公布日：2022.10.11
申請日：2022.07.08
分類號：C02F11/13(2019.01)I;C02F11/12(2019.01)I
摘要
本發明公開了一種低能耗的污泥干化系統，包括濕污泥倉，所述濕污泥倉的出口與預干化裝置的入口連接，所述預干化裝置的出口與污泥干化機的污泥入口連接，所述污泥干化機的尾氣出口與旋風分離器入口連接，所述污泥干化機的污泥出口、所述旋風分離器的底部粉塵出口均與干污泥倉的入口連接，所述旋風分離器的頂部氣體出口與降溫除濕裝置的氣體入口連接。本發明不僅通過預干化裝置將污泥干化機尾氣余熱用于干化污泥，而且利用預干化裝置的空預器回收蒸發罐內的冷凝水熱量將空氣加熱后送入污泥干化機，降低了蒸汽消耗量，大幅度地提高了污泥干化工藝的能量利用率，降低了污泥干化運行成本。
權利要求書

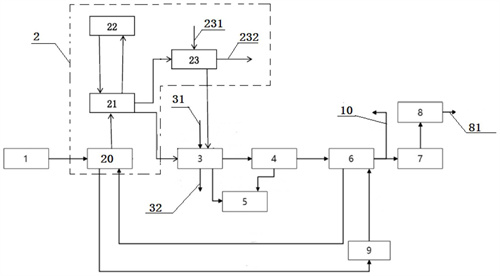

1.一種低能耗的污泥干化系統，其特征在于，包括濕污泥倉（1），所述濕污泥倉（1）的出口與預干化裝置（2）的入口連接，所述預干化裝置（2）的出口與污泥干化機（3）的污泥入口連接，所述污泥干化機（3）的尾氣出口與旋風分離器（4）入口連接，所述污泥干化機（3）的污泥出口、所述旋風分離器（4）的底部粉塵出口均與干污泥倉（5）的入口連接，所述旋風分離器（4）的頂部氣體出口與降溫除濕裝置（6）的氣體入口連接，所述降溫除濕裝置（6）的氣體出口與引風機（7）的入口連接，所述引風機（7）的出口與除臭裝置（8）入口連接；所述預干化裝置（2）包括濕污泥換熱器（20），所述濕污泥換熱器（20）的熱源出口與機力冷卻塔（9）的入口連接，所述機力冷卻塔（9）的出口與所述降溫除濕裝置（6）的冷源入口連接，所述降溫除濕裝置（6）的冷源出口與所述濕污泥換熱器（20）的熱源入口連接；所述預干化裝置（2）還包括蒸發罐（21）、壓縮機（22）及空預器（23），所述濕污泥換熱器（20）的污泥出口與所述蒸發罐（21）的污泥入口連接，所述蒸發罐（21）的低壓蒸汽出口與所述壓縮機（22）的蒸汽入口連接，所述壓縮機（22）的蒸汽出口與所述蒸發罐（21）的高壓蒸汽入口連接，所述蒸發罐（21）的冷凝水出口與所述空預器（23）的熱源入口連接，所述空預器（23）的熱空氣出口與所述污泥干化機（3）的熱空氣入口連接，所述空預器（23）還設有冷空氣入口（231）和外排冷凝水的熱源出口（232）。
2.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述濕污泥換熱器（20）為間接式換熱器。
3.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述濕污泥倉（1）的出口與所述濕污泥換熱器（20）的污泥入口連接。
4.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述蒸發罐（21）內設有換熱裝置，所述換熱裝置為盤管式或管翅式。
5.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述蒸發罐（21）的污泥出口與所述污泥干化機（3）的污泥入口連接。
6.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述污泥干化機（3）為槳葉式干化機、圓盤式干化機或以蒸汽為污泥烘干熱源的干化機。
7.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述污泥干化機（3）還設有蒸汽入口（31）和凝結水出口（32）。
8.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述降溫除濕裝置（6）的氣體出口與引風機（7）的入口連接的管道上設有冷凝水出口（10）。
9.根據權利要求1所述的低能耗的污泥干化系統，其特征在于，所述除臭裝置（8）上設有尾氣排放口（81）。
發明內容
針對相關技術中的上述技術問題，本發明提出一種低能耗的污泥干化系統，能夠克服現有技術的上述不足，直接降低污泥干化過程中的蒸汽消耗量，提高現有污泥干化工藝的能量利用效率。
為實現上述技術目的，本發明的技術方案是這樣實現的：一種低能耗的污泥干化系統，包括濕污泥倉，所述濕污泥倉的出口與預干化裝置的入口連接，所述預干化裝置的出口與污泥干化機的污泥入口連接，所述污泥干化機的尾氣出口與旋風分離器入口連接，所述污泥干化機的污泥出口、所述旋風分離器的底部粉塵出口均與干污泥倉的入口連接，所述旋風分離器的頂部氣體出口與降溫除濕裝置的氣體入口連接，所述降溫除濕裝置的氣體出口與引風機的入口連接，所述引風機的出口與除臭裝置入口連接；所述預干化裝置包括濕污泥換熱器，所述濕污泥換熱器的熱源出口與機力冷卻塔的入口連接，所述機力冷卻塔的出口與所述降溫除濕裝置的冷源入口連接，所述降溫除濕裝置的冷源出口與所述濕污泥換熱器的熱源入口連接；所述預干化裝置還包括蒸發罐、壓縮機及空預器，所述濕污泥換熱器的污泥出口與所述蒸發罐的污泥入口連接，所述蒸發罐的低壓蒸汽出口與所述壓縮機的蒸汽入口連接，所述壓縮機的蒸汽出口與所述蒸發罐的高壓蒸汽入口連接，所述蒸發罐的冷凝水出口與所述空預器的熱源入口連接，所述空預器的熱空氣出口與所述污泥干化機的熱空氣入口連接，所述空預器還設有冷空氣入口和外排冷凝水的熱源出口。
進一步地，所述濕污泥換熱器為間接式換熱器。
進一步地，所述濕污泥倉的出口與所述濕污泥換熱器的污泥入口連接。
進一步地，所述蒸發罐內設有換熱裝置，所述換熱裝置為盤管式或管翅式。
進一步地，所述蒸發罐的污泥出口與所述污泥干化機的污泥入口連接。
進一步地，所述污泥干化機為槳葉式干化機、圓盤式干化機或以蒸汽為污泥烘干熱源的干化機。
進一步地，所述污泥干化機還設有蒸汽入口和凝結水出口。
進一步地，所述降溫除濕裝置的氣體出口與引風機的入口連接的管道上設有冷凝水出口。
進一步地，所述除臭裝置上設有尾氣排放口。
本發明的有益效果：本發明不僅通過預干化裝置將污泥干化機尾氣余熱用于干化污泥，而且利用預干化裝置的空預器回收蒸發罐內的冷凝水熱量將空氣加熱后送入污泥干化機，降低了蒸汽消耗量，大幅度地提高了污泥干化工藝的能量利用率，降低了污泥干化運行成本。
（發明人：趙靜;武廣龍;曾鑫;劉堯祥;范瑋;孫宇;何海軍;賈傳凱;徐通;閆文瑞;殷衛峰;楊允;向艷蕾;蘇鵬;滕鳳海;馬洪洲;趙子?xùn)|;武繼龍;李崢;李振;楊若溪）
