公布日：2022.04.05
申請日：2021.12.22
分類號：C02F9/04(2006.01)I;C02F101/20(2006.01)N
摘要
利用U型溝渠處理礦山廢水中的COD和重金屬的方法及系統，采取迂回設置U型排水溝渠，U型排水溝渠縱向平行排列，橫向以U型設置錯落為兩級以上的多級反應池，利用U型溝渠內部高差變化對廢水在不同反應池中進行輸送，并在不同反應池中添加化學藥劑與待處理廢水在U型溝渠中通過連續折返自流進行充分混勻，通過原水給水量控制、原水初級及深度氧化反應、液堿中和與水解反應、絮凝反應、固液分離處理礦山廢水中的COD和重金屬；處理后的上清水流進入清水池，經檢測達標后對外排放。本發明利用U型水渠高差對廢水與化學藥劑進行充分混勻，無需任何動力，降低了廢水處理成本；U型排水溝渠延長了藥劑與廢水有效作用時間，能降低藥劑消耗量。
權利要求書
1.一種利用U型溝渠處理礦山廢水中的COD和重金屬的方法，采取迂回式設置的U型排水溝渠，U型排水溝渠縱向平行排列，橫向以U型設置錯落為兩級及以上的多級反應池，利用U型溝渠內部高差變化對廢水在不同反應池中進行輸送，并在不同反應池中添加不同劑量的化學藥劑與待處理廢水在U型溝渠中通過連續折返自流進行充分混勻，通過原水給水量的控制、原水初級及深度氧化反應、液堿中和與水解反應、絮凝反應、固液分離處理礦山廢水中的COD和重金屬；處理后的上清水溢流進入清水池，經檢測COD和重金屬達標后對外排放。
2.如權利要求1所述的利用U型溝渠處理礦山廢水中的COD和重金屬的方法，其特征在于：所述采取迂回式設置的U型排水溝渠是在礦山廢水處理中采用U型結構的排水溝渠，U型排水溝渠縱向以5-30度落差平行排列，橫向以U型設置錯落為二級以上的處理單元；在溝渠前端設有原水調節池，各級各類廢水經泵輸送至原水調節池，通過流量計控制調節進入U型水渠的水量。
3.如權利要求1所述的利用U型溝渠處理礦山廢水中的COD和重金屬的方法，其特征在于：所述通過流量計控制調節進入U型水渠的水量是在U型排水溝渠前端設有原水調節池，礦山各級廢水經泵輸送至原水調節池，通過流量計控制調節進入U型水渠的水量。
4.如權利要求3所述的利用U型溝渠處理礦山廢水中的COD和重金屬的方法，其特征在于：所述通過流量計控制調節進入U型水渠的水量是采用流量計計量進入U型水渠的水量，并實時對原水的pH、COD和重金屬含量進行快速檢測，并將原水的pH值調整控制在至6-7，為后續的藥劑添加提供參數；且將原水的pH值調整控制在至6-7是采用添加硫酸對原水的pH值調整控制。
5.如權利要求1所述的利用U型溝渠處理礦山廢水中的COD和重金屬的方法，其特征在于：所述原水初級及深度氧化反應是將原水初級氧化發生設置在第一反應池，并將第1和2渠內原水pH值降至4-5，進行原水初級氧化，水顏色不清，有少量細小沉淀，隨后逐步將pH值降至3左右；當水進入第二反應槽進入深度氧化反應，pH值降至3以下；根據原水中COD值，以及原水給水量，確定所需添加的催化劑、氧化劑量，在整個生產過程只要原水性質變化不大，穩定流量及給藥量；原水中COD值變動，適當調整催化劑、氧化劑用量。
6.如權利要求1所述的利用U型溝渠處理礦山廢水中的COD和重金屬的方法，其特征在于：所述液堿中和、水解反應是原水經催化--氧化反應后，pH值降至2.9-3.2，為了有效去除重金屬并達標排放，需采用pH為7.9-8.2的液堿，同時加入硫化鈉溶液，重金屬鉛、鋅與硫化鈉反應形成硫化物沉淀；液堿中和、重金屬沉淀反應在第三個反應池中的前面1至5渠。
7.如權利要求1所述的利用U型溝渠處理礦山廢水中的COD和重金屬的方法，其特征在于：所述絮凝反應為經過氧化反應及中和沉淀反應后，第三個反應池中出現大量沉淀，需要澄清進行固液分離，此時添加PAM進行絮凝，絮凝反應主要發生在第三個反應池中的最后3-5渠。
8.如權利要求1所述的利用U型溝渠處理礦山廢水中的COD和重金屬的方法，其特征在于：所述固液分離為在U型排水溝渠的尾端設有沉淀池、斜管沉淀池和清水池，處理后的廢水經過沉淀池和斜管沉淀池二級沉降分離后，上清水溢流進入清水池，經檢測COD、重金屬及pH達標后對外排放。
9.如權利要求1所述的利用U型溝渠處理礦山廢水中的COD和重金屬的系統，包括原水
池、初級氧化池、深度氧化池、中和與絮凝反應池、沉淀池、斜管沉淀池和清水池，其特征在于：所述的原水池、初級氧化池、深度氧化池、中和與絮凝反應池、沉淀池、斜管沉淀池和清水池排列形成U型排水溝渠，且U型排水溝渠縱向平行排列，橫向以U型設置錯落為二級及以上處理系統。
10.如權利要求9所述的利用U型溝渠處理礦山廢水中的COD和重金屬的系統，其特征在于：所述采取迂回式設置的U型排水溝渠是在礦山廢水處理中采用U型結構的排水溝渠，U型排水溝渠縱向以5-30度落差平行排列，橫向以U型設置錯落為二級以上的處理單元；在U型排水溝渠前端設有原水調節池，礦山各級廢水經泵輸送至原水調節池，通過流量計控制調節進入U型水渠的水量；U型溝渠的尾端設有沉淀池、斜管沉淀池和清水池，清水池中的水經檢測達標后直接對外排放。
發明內容
本發明的目的在于針對現有礦山廢水處理中所存在藥劑與廢水不能充分混勻，不能控制廢水停留時間；同時在部分反應池之間，需要通過泵來進行水的輸送的缺陷，提供一種利用U型溝渠處理礦山廢水中的COD和重金屬的方法及系統，該U型溝渠廢水處理系統可以在無攪拌動力、無需水泵輸送的狀態下，經濟、高效的對礦山廢水中COD和重金屬的等各種有毒有害物質進行處理和凈化，處理后的水質完全符合國家的外排水標準。
本發明提供的一種利用U型溝渠處理礦山廢水中的COD和重金屬的方法，采取迂回式設置的U型排水溝渠，U型排水溝渠縱向平行排列，橫向以U型設置錯落為兩級及以上的多級反應池，利用U型溝渠內部高差變化對廢水在不同反應池中進行輸送，并在不同反應池中添加不同劑量的化學藥劑與待處理廢水在U型溝渠中通過連續折返自流進行充分混勻，通過原水給水量的控制、原水初級及深度氧化反應、液堿中和與水解反應、絮凝反應、固液分離處理礦山廢水中的COD和重金屬；處理后的上清水溢流進入清水池，經檢測COD和重金屬達標后對外排放。
進一步地，所述采取迂回式設置的U型排水溝渠是在礦山廢水處理中采用U型結構的排水溝渠，U型排水溝渠縱向以5-30度落差平行排列，橫向以U型設置錯落為二級以上的處理單元；在溝渠前端設有原水調節池，各級各類廢水經泵輸送至原水調節池，通過流量計控制調節進入U型水渠的水量。
進一步地，所述通過流量計控制調節進入U型水渠的水量是在U型排水溝渠前端設有原水調節池，礦山各級廢水經泵輸送至原水調節池，通過流量計控制調節進入U型水渠的水量；且采用添加硫酸對原水的pH值調整控制。
進一步地，所述原水初級及深度氧化反應是將原水初級氧化發生設置在第一反應池，并將第1和2渠內原水pH值降至4-5，進行原水初級氧化，水顏色不清，有少量細小沉淀，隨后逐步將pH值降至3左右；當水進入第二反應槽進入深度氧化反應，pH值降至3以下；根據原水中COD值，以及原水給水量，確定所需添加的催化劑、氧化劑量，在整個生產過程只要原水性質變化不大，穩定流量及給藥量；原水中COD值變動，適當調整催化劑、氧化劑用量。
進一步地，所述液堿中和、水解反應是原水經催化--氧化反應后，pH值降至2.9-3.2，為了有效去除重金屬并達標排放，需采用pH為7.9-8.2的液堿，同時加入硫化鈉溶液，重金屬鉛、鋅與硫化鈉反應形成硫化物沉淀；液堿中和、重金屬沉淀反應在第三個反應池中的前面1至5渠。
進一步地，所述絮凝反應為經過氧化反應及中和沉淀反應后，第三個反應池中出現大量沉淀，需要澄清進行固液分離，此時添加PAM進行絮凝，絮凝反應主要發生在第三個反應池中的最后3-5渠。
進一步地，所述固液分離為在U型排水溝渠的尾端設有沉淀池、斜管沉淀池和清水池，處理后的廢水經過沉淀池和斜管沉淀池二級沉降分離后，上清水溢流進入清水池，經檢測COD、重金屬及pH達標后對外排放。

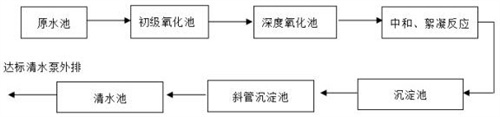

一種利用U型溝渠處理礦山廢水中的COD和重金屬的系統，包括原水池、初級氧化池、深度氧化池、中和與絮凝反應池、沉淀池、斜管沉淀池和清水池，其特征在于：所述的原水池、初級氧化池、深度氧化池、中和與絮凝反應池、沉淀池、斜管沉淀池和清水池排列形成U型排水溝渠，且U型排水溝渠縱向平行排列，橫向以U型設置錯落為二級及以上處理系統。
進一步地，所述采取迂回式設置的U型排水溝渠是在礦山廢水處理中采用U型結構的排水溝渠，U型排水溝渠縱向以5-30度落差平行排列，橫向以U型設置錯落為二級以上的處理單元；在U型排水溝渠前端設有原水調節池，礦山各級廢水經泵輸送至原水調節池，通過流量計控制調節進入U型水渠的水量；U型溝渠的尾端設有沉淀池、斜管沉淀池和清水池，清水池中的水經檢測達標后直接對外排放。
每個反應池由數十格明渠組成，明渠呈一定下降坡度梯形，反應池之間由下降梯形串聯而成。根據所需處理的廢水的特點，可以設置為COD降解池、重金屬沉淀池、酸堿中和反應池、絮凝—混凝反應池等，絮凝—混凝反應池連接出水口，將水排放至斜管沉淀池進行后續處理。
各級反應池的明渠之間以U型相連，每級反應池的進水明渠至出水明渠的各級明渠之間以一定高度的垂直落差構成，從而確保廢水在明渠間自然流動。上一級反應池的最后一個明渠與下一級反應池的第一個明渠直接相連。
本發明的有益效果：本發明的貫通式利用U型溝渠處理礦山廢水中的COD和重金屬的方法，與現有技術相比，本發明專利具有以下優勢和特點：（1）采用U型溝渠處理，水處理量適應性強，可處理從零至最大處理量廢水，僅需要將水的實時流量與給藥機通過自動控制調節；（2）可以充分利用U型溝渠內部高差變化對廢水在不同反應池中進行輸送，不需要配備水泵，降低了維護成本及提高了水處理系統的運營效率；（3）化學藥劑與待處理廢水可以在U型溝渠中通過連續折返自流進行充分混勻，不需要任何機械攪拌混勻裝置，降低了運營和維護成本；（4）U型溝渠中的每個反應池由數十個明渠構成，在實際操作中，可以根據需要調整明渠的使用量，從而調控每個過程的反應時間；（5）U型溝渠內的水通過液位差自流，在瞬時突然斷電時，廢水處理可持續穩定工作，避免因突然斷電造成安全環保事故的發生。
（發明人：陳云;向俊羽;向平）
