公布日：2023.03.28
申請日：2022.12.05
分類號：B01D29/56(2006.01)I;B01D29/03(2006.01)I;B01D29/68(2006.01)I;B01D29/90(2006.01)I;B01D29/92(2006.01)I
摘要
本發明提供的一種多層污水處理塔，包括塔體、隔板、臺階槽、過濾板、轉軸、電機、反沖洗組件和間隔開合組件，塔體的底部呈錐形設置，隔板設置有若干個，自上而下依次固定在塔體的內壁上，隔板上等角度設置有若干個臺階槽，過濾板固定在臺階槽的內壁上；本申請通過在塔體的內壁上自上而下固定多個隔板，每個隔板上均等距固定有過濾板，從而能夠?qū)λw內的污水進行多級過濾工作，提高了過濾的效果，且實現對過濾板進行自動反沖洗清潔的效果，不需要人工進行清潔，節省了人力，且保障了過濾板的通過性，保障了過濾效果，同時廢水的處理工作不會因?yàn)檫^濾板的清潔工作而停止，提高了處理塔的廢水處理效率。
權利要求書

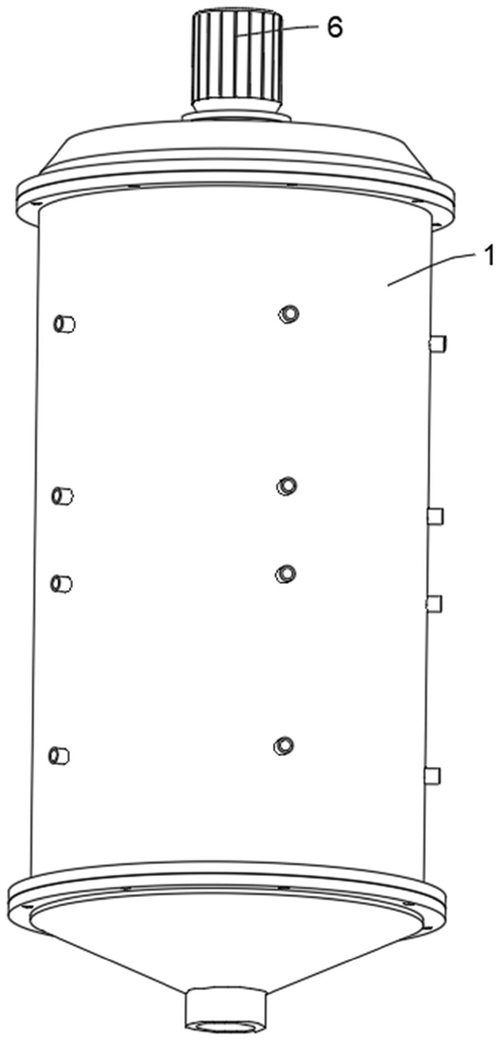

1.一種多層污水處理塔，其特征在于，包括：塔體(1)；隔板(2)，設置有若干個，自上而下依次固定在所述塔體(1)的內壁上，所述隔板(2)上等角度設置有若干個臺階槽(3)；過濾板(4)，固定在所述臺階槽(3)的內壁上；轉軸(5)，通過軸承轉動連接在所述塔體(1)的內壁上，且轉軸(5)依次貫穿若干個隔板(2)并通過軸承與隔板(2)轉動連接；電機(6)，固定在所述塔體(1)上表面的中部，且轉軸(5)的頂部與電機(6)的輸出端固定；反沖洗組件(7)，設置在過濾板(4)的兩側，用于對過濾板(4)進行反沖洗工作；間隔開合組件(8)，設置有若干套，且若干套間隔開合組件(8)自上而下依次固定在轉軸(5)的外壁上，所述間隔開合組件(8)的套數與隔板(2)的數量相同，用于驅動反沖洗組件(7)開閉。
2.根據權利要求1所述的多層污水處理塔，其特征在于，所述反沖洗組件(7)包括：沖洗盒(71)，對稱設置在過濾板(4)的兩側；連接板(72)，固定在所述沖洗盒(71)遠離過濾板(4)的一側，且過濾板(4)與隔板(2)的外壁滑動連接；進水管(73)，固定在所述隔板(2)下方的一個沖洗盒(71)的外壁上，所述進水管(73)與該沖洗盒(71)相連通；出水管(74)，固定在所述隔板(2)上方的一個沖洗盒(71)的外壁上，所述出水管(74)與該沖洗盒(71)相連通；所述進水管(73)和出水管(74)的端部均固定有接頭(75)，且接頭(75)均與塔體(1)的側壁固定，所述接頭(75)的端部貫穿塔體(1)延伸至塔體(1)的外側。
3.根據權利要求2所述的多層污水處理塔，其特征在于，所述隔板(2)的頂部和底部均等距固定有若干組滑動框(9)，且每組滑動框(9)的位置均與連接板(72)相對應，所述連接板(72)靠近滑動框(9)的一端對稱固定有滑動塊(10)，所述滑動塊(10)與滑動框(9)的內壁滑動連接。
4.根據權利要求2所述的多層污水處理塔，其特征在于，所述間隔開合組件(8)包括：驅動輥(81)，沿著轉軸(5)的軸向設置有若干組，且每組驅動輥(81)均對稱設置在隔板(2)兩側的中部，且均與轉軸(5)的外壁固定；驅動槽(82)，開設在所述驅動輥(81)的外壁上；隨動柱(83)，固定在所述連接板(72)靠近驅動槽(82)的一端，且隨動柱(83)與驅動槽(82)的內壁滑動插接。
5.根據權利要求4所述的多層污水處理塔，其特征在于，所述驅動槽(82)包括張開部(821)、過渡部(822)和閉合部(823)，且張開部(821)、過渡部(822)和閉合部(823)連接處呈平滑弧狀設置。
6.根據權利要求5所述的多層污水處理塔，其特征在于，若干組所述閉合部(823)的長度自上而下逐漸減小。
7.根據權利要求2所述的多層污水處理塔，其特征在于，所述進水管(73)和出水管(74)均為軟管制成。
8.根據權利要求2所述的多層污水處理塔，其特征在于，所述臺階槽(3)的內壁對稱固定有橡膠墊(11)，所述橡膠墊(11)與沖洗盒(71)相配合。
9.根據權利要求1所述的多層污水處理塔，其特征在于，所述電機(6)為減速電機(6)。
10.根據權利要求1所述的多層污水處理塔，其特征在于，所述塔體(1)的底部呈錐形設置。
發明內容
為解決上述技術問題，本發明提供一種多層污水處理塔。
本發明提供的一種多層污水處理塔，包括：
塔體；
隔板，設置有若干個，自上而下依次固定在所述塔體的內壁上，所述隔板上等角度設置有若干個臺階槽；
過濾板，固定在所述臺階槽的內壁上；
轉軸，通過軸承轉動連接在所述塔體的內壁上，且轉軸依次貫穿若干個隔板并通過軸承與隔板轉動連接；
電機，固定在所述塔體上表面的中部，且轉軸的頂部與電機的輸出端固定；
反沖洗組件，設置在過濾板的兩側，用于對過濾板進行反沖洗工作；
間隔開合組件，設置有若干套，且若干套間隔開合組件自上而下依次固定在轉軸的外壁上，所述間隔開合組件的套數與隔板的數量相同，用于驅動反沖洗組件開閉。
優選的，所述反沖洗組件包括：
沖洗盒，對稱設置在過濾板的兩側；
連接板，固定在所述沖洗盒遠離過濾板的一側，且過濾板與隔板的外壁滑動連接；
進水管，固定在所述隔板下方的一個沖洗盒的外壁上，所述進水管與該沖洗盒相連通；
出水管，固定在所述隔板上方的一個沖洗盒的外壁上，所述出水管與該沖洗盒相連通；
所述進水管和出水管的端部均固定有接頭，且接頭均與塔體的側壁固定，所述接頭的端部貫穿塔體延伸至塔體的外側。
優選的，所述隔板的頂部和底部均等距固定有若干組滑動框，且每組滑動框的位置均與連接板相對應，所述連接板靠近滑動框的一端對稱固定有滑動塊，所述滑動塊與滑動框的內壁滑動連接。
優選的，所述間隔開合組件包括：
驅動輥，沿著轉軸的軸向設置有若干組，且每組驅動輥均對稱設置在隔板兩側的中部，且均與轉軸的外壁固定；
驅動槽，開設在所述驅動輥的外壁上；
隨動柱，固定在所述連接板靠近驅動槽的一端，且隨動柱與驅動槽的內壁滑動插接。
優選的，所述驅動槽包括張開部、過渡部和閉合部，且張開部、過渡部和閉合部連接處呈平滑弧狀設置。
優選的，若干組所述閉合部的長度自上而下逐漸減小。
優選的，所述進水管和出水管均為軟管制成。
優選的，所述臺階槽的內壁對稱固定有橡膠墊，所述橡膠墊與沖洗盒相配合。
優選的，所述電機為減速電機。
優選的，所述塔體的底部呈錐形設置。
與相關技術相比較，本發明提供的多層污水處理塔具有如下有益效果：
1、本發明通過在塔體的內壁上自上而下固定多個隔板，每個隔板上均等距固定有過濾板，從而能夠?qū)λw內的污水進行多級過濾工作，提高了過濾的效果；
2、本發明通過設置的轉軸、電機、反沖洗組件和間隔開閉組件能夠?qū)崿F(xiàn)對過濾板進行自動反沖洗清潔的效果，不需要人工進行清潔，節省了人力，且保障了過濾板的通過性，保障了過濾效果，同時反沖洗組件和間隔開閉組件工作時能夠依次逐個的對一個隔板的上的過濾板進行清潔工作，即每次清潔工作時隔板上只有少部分的過濾板在進行清潔工作，還能夠剩余大部分的過濾板進行廢水的過濾處理工作，從而保障了廢水的處理工作不會因?yàn)檫^濾板的清潔工作而停止，提高了處理塔的廢水處理效率；
3、本發明通過將塔體內側自上而下的若干組閉合部的長度，設置呈自上而下逐漸減小的形式，從而能夠使得清潔工作時，處于上方的隔板上的過濾板的清潔時長要長于處于下方的隔板上的過濾板的清潔時長，由于塔體內從上方進水，下方出水，故而同一時長內處于上方的過濾板上的污垢量要大于處于下方的過濾板上的污垢量，因而在保障了上方的過濾板的清潔時長足夠的同時，避免下方的過濾板出現清潔過度的現象，從而節省了清潔時的能源消耗，提高了清潔時長與污垢量的一致性。
（發明人：范加勝;袁道偉;范明霞;劉潤澤）
