公布日：2022.10.04

申請日：2022.06.20

分類號：C05F17/964(2020.01)I;C05F17/979(2020.01)I;C05F17/10(2020.01)I;C05F7/00(2006.01)I

摘要

本發明公開了一種污泥好氧堆肥發酵裝置及其使用方法，包括發酵箱，發酵箱的內側設置有供氧機構、抬升機構和攪拌機構，抬升機構包括轉動軸和螺旋葉片，螺旋葉片固定連接于轉動軸的外側，發酵箱的內側有抬升桶，抬升桶的內側設置有運泥槽，轉動軸和螺旋葉片均轉動連接于運泥槽的內側。本發明通過在發酵箱的內側固定連接有抬升桶，抬升桶的內側設置有抬升機構，便于將沒有充分接觸氧氣的污泥抬升至高處與氧氣接觸，提高了發酵的效果，通過在發酵箱的內側設置有攪拌槽，攪拌槽的內側設置有攪拌機構，能有效對污泥進行攪拌工作，提高了對污泥的發酵效果。

權利要求書

1.一種污泥好氧堆肥發酵裝置，包括發酵箱(1)，其特征在于，所述發酵箱(1)的內側設置有供氧機構、抬升機構和攪拌機構；所述抬升機構包括轉動軸(13)和螺旋葉片(14)，所述螺旋葉片(14)固定連接于轉動軸(13)的外側，所述發酵箱(1)的內側有抬升桶(7)，所述抬升桶(7)的內側設置有運泥槽(8)，所述轉動軸(13)和螺旋葉片(14)均轉動連接于運泥槽(8)的內側。

2.根據權利要求1所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述供氧機構包括進氣管(6)和進氣板(12)，所述進氣管(6)的一端設置于發酵箱(1)的外側，所述進氣管(6)的另一端設置于進氣板(12)的內側，所述進氣板(12)的底端均勻設置有出氣口(22)。

3.根據權利要求1所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述攪拌機構包括支撐桿(15)和攪拌桿(16)，所述攪拌桿(16)設置有多個且均勻固定連接于支撐桿(15)的底端，所述發酵箱(1)的內側設置有攪拌槽(9)，所述支撐桿(15)轉動連接于發酵箱(1)的內側，所述攪拌桿(16)轉動連接于攪拌槽(9)的內側。

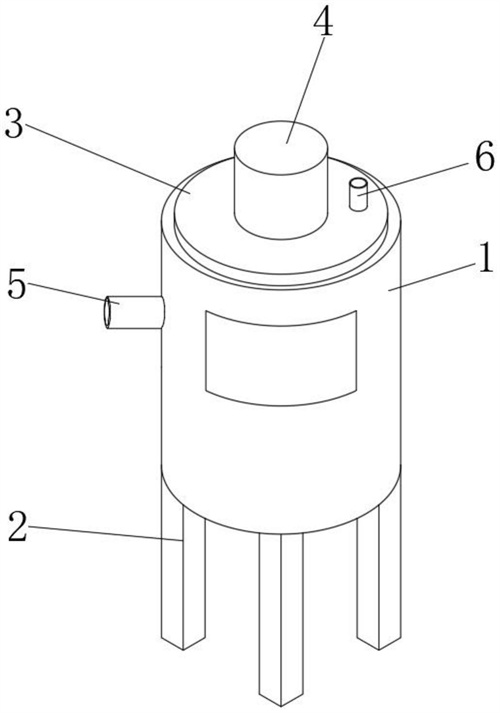

4.根據權利要求1所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述發酵箱(1)頂端的內側設置有卡槽(26)，所述卡槽(26)的內側設置有箱蓋(3)，所述箱蓋(3)的頂端固定連接有驅動電機(4)，所述進氣管(6)設置于驅動電機(4)的一側，所述發酵箱(1)的底端四角均勻固定連接有支腿(2)，所述發酵箱(1)的一側固定連接有進料管(5)，所述進料管(5)的另一端設置于發酵箱(1)的內側。

5.根據權利要求1所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述發酵箱(1)內側固定連接有固定桿(10)，所述固定桿(10)固定連接于抬升桶(7)的外側，所述抬升桶(7)的底端設置有斜導體(18)，所述斜導體(18)的底端設置有儲泥槽(17)，所述儲泥槽(17)底端的兩側均設置有出料口(19)。

6.根據權利要求4所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述驅動電機(4)的輸出端貫穿發酵箱(1)設置于發酵箱(1)的內側，所述驅動電機(4)的輸出端固定連接有輸出軸(11)，所述輸出軸(11)的底端設置有固定塊(23)，所述固定塊(23)的底端設置有固定環(25)，所述固定環(25)固定連接于轉動軸(13)的頂端，所述固定塊(23)固定連接于支撐桿(15)的外側，所述固定塊(23)的內側設置有第二通孔(24)，所述第二通孔(24)設置于輸出軸(11)的外側。

7.根據權利要求2所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述進氣板(12)的內側設置有第一通孔(21)，所述第一通孔(21)設置于輸出軸(11)的外側，所述進氣板(12)的兩端均設置有限位塊(20)，所述限位塊(20)固定連接于發酵箱(1)的內側，所述進氣板(12)卡接于限位塊(20)的外側。

8.根據權利要求6所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述輸出軸(11)的底端固定連接有第一十字型卡塊(27)，所述固定塊(23)的內側設置有第一十字型槽(28)，所述第一十字型卡塊(27)與第一十字型槽(28)相互對應設置，所述第一十字型卡塊(27)設置于第一十字型槽(28)的內側，所述固定塊(23)的底端固定連接有第二十字型卡塊(29)，所述固定環(25)的內側設置有第二十字形槽(30)，所述第二十字型卡塊(29)與第二十字形槽(30)相互對應設置，所述第二十字型卡塊(29)設置于第二十字形槽(30)的內側。

9.根據權利要求1所述的一種污泥好氧堆肥發酵裝置，其特征在于，所述轉動軸(13)的底端設置有安裝塊(31)，所述安裝塊(31)的底端設置有軸承(32)，所述轉動軸(13)設置于安裝塊(31)的內側，所述安裝塊(31)轉動連接于軸承(32)的內側，所述軸承(32)固定連接于發酵箱(1)的內側。

10.根據權利要求1-9任意一項所述的一種污泥好氧堆肥發酵裝置的發酵方法，其特征在于，包括以下步驟：步驟一：通過污泥泵與輸泥管連通，再將輸泥管與進料管(5)相連通，將污泥從進料管(5)處運送至發酵箱(1)的內側，污泥進入攪拌槽(9)中順著斜導體(18)落入到儲泥槽(17)的內側，并慢慢堆積滿儲泥槽(17)和攪拌槽(9)的內側；步驟二：啟動驅動電機(4)帶動輸出軸(11)轉動，輸出軸(11)帶動固定塊(23)和固定環(25)轉動，固定環(25)帶動轉動軸(13)進行轉動，轉動軸(13)帶動螺旋葉片(14)轉動，螺旋葉片(14)將儲泥槽(17)中的污泥從儲泥槽(17)處運送至運泥槽(8)的內側，從運泥槽(8)的頂端噴出至攪拌槽(9)的內側，實現污泥的循環，固定塊(23)帶動支撐桿(15)進行轉動，帶動支撐桿(15)帶動攪拌桿(16)對攪拌槽(9)中的污泥進行攪拌工作；步驟三：將進氣管(6)與外界的注氧設備相連通，進氣板(12)的底端設置的出氣口(22)將氧氣噴出，使得氧氣與從運泥槽(8)處出來的污泥充分接觸，同時能與進行攪拌的污泥進行接觸，充分發酵完畢后，從出料口(19)處排出。

發明內容

本發明的目的在于提供一種污泥好氧堆肥發酵裝置及其發酵方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種污泥好氧堆肥發酵裝置，包括發酵箱，所述發酵箱的內側設置有供氧機構、抬升機構和攪拌機構；

所述抬升機構包括轉動軸和螺旋葉片，所述螺旋葉片固定連接于轉動軸的外側，所述發酵箱的內側有抬升桶，所述抬升桶的內側設置有運泥槽，所述轉動軸和螺旋葉片均轉動連接于運泥槽的內側。

優選的，所述供氧機構包括進氣管和進氣板，所述進氣管的一端設置于發酵箱的外側，所述進氣管的另一端設置于進氣板的內側，所述進氣板的底端均勻設置有出氣口。

優選的，所述攪拌機構包括支撐桿和攪拌桿，所述攪拌桿設置有多個且均勻固定連接于支撐桿的底端，所述發酵箱的內側設置有攪拌槽，所述支撐桿轉動連接于發酵箱的內側，所述攪拌桿轉動連接于攪拌槽的內側。

優選的，所述發酵箱頂端的內側設置有卡槽，所述卡槽的內側設置有箱蓋，所述箱蓋的頂端固定連接有驅動電機，所述進氣管設置于驅動電機的一側，所述發酵箱的底端四角均勻固定連接有支腿，所述發酵箱的一側固定連接有進料管，所述進料管的另一端設置于發酵箱的內側。

優選的，所述發酵箱內側固定連接有固定桿，所述固定桿固定連接于抬升桶的外側，所述抬升桶的底端設置有斜導體，所述斜導體的底端設置有儲泥槽，所述儲泥槽底端的兩側均設置有出料口。

優選的，所述驅動電機的輸出端貫穿發酵箱設置于發酵箱的內側，所述驅動電機的輸出端固定連接有輸出軸，所述輸出軸的底端設置有固定塊，所述固定塊的底端設置有固定環，所述固定環固定連接于轉動軸的頂端，所述固定塊固定連接于支撐桿的外側，所述固定塊的內側設置有第二通孔，所述第二通孔設置于輸出軸的外側。

優選的，所述進氣板的內側設置有第一通孔，所述第一通孔設置于輸出軸的外側，所述進氣板的兩端均設置有限位塊，所述限位塊固定連接于發酵箱的內側，所述進氣板卡接于限位塊的外側。

優選的，所述輸出軸的底端固定連接有第一十字型卡塊，所述固定塊的內側設置有第一十字型槽，所述第一十字型卡塊與第一十字型槽相互對應設置，所述第一十字型卡塊設置于第一十字型槽的內側，所述固定塊的底端固定連接有第二十字型卡塊，所述固定環的內側設置有第二十字形槽，所述第二十字型卡塊與第二十字形槽相互對應設置，所述第二十字型卡塊設置于第二十字形槽的內側。

優選的，所述轉動軸的底端設置有安裝塊，所述安裝塊的底端設置有軸承，所述轉動軸設置于安裝塊的內側，所述安裝塊轉動連接于軸承的內側，所述軸承固定連接于發酵箱的內側。

一種污泥好氧堆肥發酵裝置的發酵方法，包括以下步驟：

步驟一：通過污泥泵與輸泥管連通，再將輸泥管與進料管相連通，將污泥從進料管處運送至發酵箱的內側，污泥進入攪拌槽中順著斜導體落入到儲泥槽的內側，并慢慢堆積滿儲泥槽和攪拌槽的內側；

步驟二：啟動驅動電機帶動輸出軸轉動，輸出軸帶動固定塊和固定環轉動，固定環帶動轉動軸進行轉動，轉動軸帶動螺旋葉片轉動，螺旋葉片將儲泥槽中的污泥從儲泥槽處運送至運泥槽的內側，從運泥槽的頂端噴出至攪拌槽的內側，實現污泥的循環，固定塊帶動支撐桿進行轉動，帶動支撐桿帶動攪拌桿對攪拌槽中的污泥進行攪拌工作；

步驟三：將進氣管與外界的注氧設備相連通，進氣板的底端設置的出氣口將氧氣噴出，使得氧氣與從運泥槽處出來的污泥充分接觸，同時能與進行攪拌的污泥進行接觸，充分發酵完畢后，從出料口處排出。

本發明的技術效果和優點：

(1)本發明通過在發酵箱的內側固定連接有抬升桶，抬升桶的內側設置有抬升機構，便于將沒有充分接觸氧氣的污泥抬升至高處與氧氣接觸，提高了發酵的效果，通過在發酵箱的內側設置有攪拌槽，攪拌槽的內側設置有攪拌機構，能有效對污泥進行攪拌工作，提高了對污泥的發酵效果；

(2)本發明通過通設置輸出軸、固定塊和固定環，固定環固定連接于轉動軸的頂端，輸出軸的底端設置有第一十字型卡塊，固定塊頂端的內側設置有第一十字型槽，固定塊的底端設置有第二十字型卡塊，固定環的內側設置第二十字形槽，方便對輸出軸和固定塊進行安裝，同時方便進行拆卸，便于將整個抬升機構進行拆卸清洗工作；

(3)本發明通過通過在轉動軸的底端設置有安裝塊，安裝塊的底端設置有軸承，安裝塊轉動連接于軸承的內側，轉動軸的底端設置有螺牙，安裝塊的內側設置有螺紋，便于將轉動軸螺紋連接于安裝塊的內側，便于進行拆卸，便于將轉動軸從安裝塊上取下，便于將整個轉動軸從發酵箱中取出進行清洗工作。

（發明人：王成;金喆浩;張強;葉曉紅;施春燕;李林）
