公布日：2022.11.01
申請日：2022.07.14
分類號：C02F3/12(2006.01)I
摘要
本發明提供了一種連續好氧顆粒污泥篩選工藝及用于該工藝的設備。所述工藝包括如下步驟：1)通過基質濃度選擇壓對好氧顆粒污泥進行培養；以及2)通過沉淀速度選擇壓對好氧顆粒污泥進行篩選并進行利用。本發明無需短時間內高流量進出水，極大降低了對進出水泵的要求；可實現連續處理污水，無需建造大型蓄水池存儲間歇運行時的大量污水；還可以充分利用現有構筑物進行工藝改造，省去土建施工，極大降低建設投資成本。這將極大地推動好氧顆粒污泥技術的工程化應用，從而為城市污水處理提供高效處理、高效分離的快速生化處理新技術，滿足可利用土地緊缺條件下的高標準污水處理需求。
權利要求書
1.一種連續好氧顆粒污泥篩選工藝，其特征在于，所述工藝包括如下步驟：1)通過基質濃度選擇壓對好氧顆粒污泥進行培養；以及2)通過沉淀速度選擇壓對好氧顆粒污泥進行篩選并進行利用。
2.根據權利要求1所述的連續好氧顆粒污泥篩選工藝，其特征在于，所述通過基質濃度選擇壓對好氧顆粒污泥進行培養包括：i)預處理：對污水進行預處理；ii)盛宴期：排入經過預處理的污水并使污泥經歷盛宴期，在所述盛宴期中污泥對污水中的污染物進行吸附，使吸附有污染物的污泥和剩余污水共同形成混合液；iii)饑餓期：使步驟ii)中的所述混合液經歷饑餓期，在所述饑餓期中所述吸附有污染物的污泥與所吸附的所述污染物進行反應，形成泥水混合物；所述通過沉淀速度選擇壓對好氧顆粒污泥進行篩選并進行利用包括：a)泥水分離：對上述步驟iii)的所述泥水混合物進行泥水分離，將分離出的上清液作為處理后的凈水進行排放，將分離出的下方的預篩污泥進行沉淀篩選；以及b)沉淀篩選：對所述預篩污泥進行沉淀及篩選操作，將所述預篩污泥中沉淀下來的沉淀污泥回流至盛宴期，并將該沉淀篩選步驟中的上層液回流至饑餓期；其中，所述沉淀下來的沉淀污泥即為篩選出的好氧顆粒污泥，并且其中所述饑餓期的持續時間大于所述盛宴期的持續時間。
3.根據權利要求2所述的連續好氧顆粒污泥篩選工藝，其特征在于，所述工藝還包括在所述步驟b)的所述沉淀篩選之前對所述預篩污泥進行濃縮。
4.根據權利要求2或3所述的連續好氧顆粒污泥篩選工藝，其特征在于，所述步驟ii)的所述盛宴期的持續時間為0.3-1.0小時，溶解氧濃度控制在0.5-2.0mg/L，污泥濃度為4000-12000mg/L；并且所述饑餓期的持續時間為3.5-11小時，溶解氧濃度控制在0.8-4.0mg/L，污泥濃度為2300-11150mg/L。
5.根據權利要求2或3所述的連續好氧顆粒污泥篩選工藝，其特征在于，所述步驟a)中泥水分離出的所述預篩污泥的比例為原始污泥的20％-100％，并且在所述泥水分離過程中所使用的初始沉降負荷不低于0.6m/h、且初始沉降時間不少于30分鐘，分離出的所述上清液中的懸浮物濃度低于50mg/L；所述步驟b)中沉淀篩選得到的沉淀污泥的比例為原始參與所述污泥篩選的所述預篩污泥的10％-50％，在所述污泥篩選過程中所使用的初始沉降負荷不低于1.0m/h、且初始沉降時間不少于1小時。
6.一種用于根據權利要求1-5中任一項所述的連續好氧顆粒污泥篩選工藝的裝置，其特征在于，所述裝置包括：好氧顆粒污泥培養單元和好氧顆粒污泥分離篩選單元。
7.根據權利要求6所述的裝置，其特征在于，所述好氧顆粒污泥培養單元包括污水預處理池、盛宴期反應池和饑餓期反應池，所述好氧顆粒污泥分離篩選單元包括泥水分離設備和沉淀篩選池；其中所述污水預處理池的上游設置有泵送裝置；所述盛宴期反應池在前端通過管道與所述污水預處理池聯通；所述饑餓期反應池在前端通過管道與所述盛宴期反應池聯通；所述泥水分離設備在前端通過管道與所述饑餓期反應池聯通，并且所述泥水分離設備的底部設有預篩污泥排放管線，且所述泥水分離設備的后端設有凈水排放管線；并且所述污泥篩選池通過所述預篩污泥排放管線與所述泥水分離設備聯通，并且在所述污泥篩選池的底部設有連接至所述盛宴期反應池的下端的沉淀污泥回流管線，在所述污泥篩選池的側壁上設有連接至所述饑餓期反應池的上層液回流管線，所述沉淀污泥回流管線和所述上層液回流管線上分別設置有回流泵；其中所述饑餓期反應池的容積大于所述盛宴期反應池的容積，使得所述饑餓期的持續時間大于所述盛宴期的持續時間。
8.根據權利要求7所述的裝置，其特征在于，所述泥水分離設備集成在所述饑餓期反應池中，所述裝置還包括濃縮裝置，所述濃縮裝置用于將所述預篩污泥進行濃縮。
9.根據權利要求7或8所述的裝置，其特征在于，所述盛宴期反應池的底部布設有穿孔曝氣管，前端設置有推流器；所述饑餓期反應池的底部布設有曝氣器；并且所述污泥篩選池內設置有攪拌裝置、曝氣裝置和折板，所述曝氣裝置位于所述污泥篩選池的前端，且所述折板位于所述曝氣裝置的后端。
10.根據權利要求9所述的裝置，其特征在于，所述饑餓期反應池在左端至右端的方向上通過兩個隔板劃分為左側區、中間區和右側區，所述左側區和所述右側區的底部布設有所述曝氣器。
發明內容
本發明提供一種連續好氧顆粒污泥篩選工藝及用于該工藝的裝置，能夠?qū)崿F(xiàn)在連續流條件下培養好氧顆粒污泥并實現穩定運行，可以在現有污水處理設施的基礎上進行原位改造，無需改變?cè)嫉倪B續流運行方式，即可實現好氧顆粒污泥的培養及后續運行。
基于此，本發明的第一方面提供了一種連續好氧顆粒污泥篩選工藝，所述工藝包括如下步驟：
1)通過基質濃度選擇壓對好氧顆粒污泥進行培養；以及
2)通過沉淀速度選擇壓對好氧顆粒污泥進行篩選并進行利用。

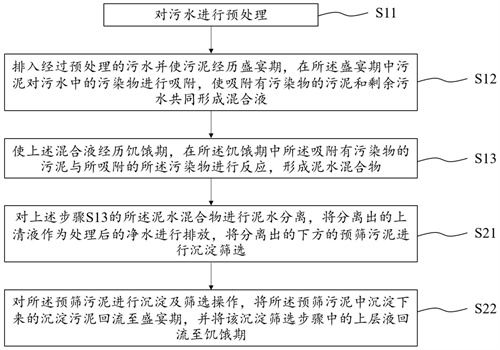

進一步地，所述通過基質濃度選擇壓對好氧顆粒污泥進行培養包括：
i)預處理：對污水進行預處理；
ii)盛宴期：排入經過預處理的污水并使污泥經歷盛宴期，在所述盛宴期中污泥對污水中的污染物進行吸附，使吸附有污染物的污泥和剩余污水共同形成混合液；
iii)饑餓期：使步驟ii)中的所述混合液經歷饑餓期，在所述饑餓期中所述吸附有污染物的污泥與所吸附的所述污染物進行反應，形成泥水混合物；
所述通過沉淀速度選擇壓對好氧顆粒污泥進行篩選并進行利用包括：
a)泥水分離：對上述步驟iii)的所述泥水混合物進行泥水分離，將分離出的上清液作為處理后的凈水進行排放，將分離出的下方的預篩污泥進行沉淀篩選；以及
b)沉淀篩選：對所述預篩污泥進行沉淀及篩選，將所述預篩污泥中沉淀下來的沉淀污泥回流至盛宴期，并將該沉淀篩選步驟中的上層液回流至饑餓期；其中，所述沉淀下來的沉淀污泥即為篩選出的好氧顆粒污泥，并且其中
所述饑餓期的持續時間大于所述盛宴期的持續時間。
進一步地，所述工藝還包括在所述步驟b)的所述沉淀篩選之前對所述預篩污泥進行濃縮。
進一步地，所述步驟ii)的所述盛宴期的持續時間為0.3-1.0小時，溶解氧濃度控制在0.5-2.0mg/L，污泥濃度為4000-12000mg/L；并且
所述饑餓期的持續時間為3.5-11小時，溶解氧濃度控制在0.8-4.0mg/L，污泥濃度為2300-11150mg/L。
進一步地，所述步驟a)中泥水分離出的所述預篩污泥的比例為原始污泥的20％-100％，并且在所述泥水分離過程中所使用的初始沉降負荷不低于0.6m/h、且初始沉降時間不少于30分鐘，分離出的所述上清液中的懸浮物濃度低于50mg/L；
所述步驟b)中沉淀篩選得到的沉淀污泥的比例為原始參與所述污泥篩選的所述預篩污泥的10％-50％，在所述污泥篩選過程中所使用的初始沉降負荷不低于1.0m/h、且初始沉降時間不少于1小時。
根據本發明的第二方面提供了一種用于根據前述方面中任一項所述的連續好氧顆粒污泥篩選工藝的裝置，所述裝置包括：好氧顆粒污泥培養單元和好氧顆粒污泥分離篩選單元。
進一步地，所述好氧顆粒污泥培養單元包括污水預處理池、盛宴期反應池和饑餓期反應池，所述好氧顆粒污泥分離篩選單元包括泥水分離設備和沉淀篩選池；其中
所述污水預處理池的上游設置有泵送裝置；
所述盛宴期反應池在前端通過管道與所述污水預處理池聯通；
所述饑餓期反應池在前端通過管道與所述盛宴期反應池聯通；
所述泥水分離設備在前端通過管道與所述饑餓期反應池聯通，并且所述泥水分離設備的底部設有預篩污泥排放管線，且所述泥水分離設備的后端設有凈水排放管線；并且
所述污泥篩選池通過所述預篩污泥排放管線與所述泥水分離設備聯通，并且在所述污泥篩選池的底部設有連接至所述盛宴期反應池的下端的沉淀污泥回流管線，在所述污泥篩選池的側壁上設有連接至所述饑餓期反應池的上層液回流管線，所述沉淀污泥回流管線和所述上層液回流管線上分別設置有回流泵；其中
所述饑餓期反應池的容積大于所述盛宴期反應池的容積，使得所述饑餓期的持續時間大于所述盛宴期的持續時間。
進一步地，所述泥水分離設備集成在所述饑餓期反應池中，所述裝置還包括濃縮裝置，所述濃縮裝置用于將所述預篩污泥進行濃縮。
進一步地，所述盛宴期反應池的底部布設有穿孔曝氣管，前端設置有推流器；所述饑餓期反應池的底部布設有曝氣器；并且所述污泥篩選池內設置有攪拌裝置、曝氣裝置和折板，所述曝氣裝置位于所述污泥篩選池的前端，且所述折板位于所述曝氣裝置的后端。
進一步地，所述饑餓期反應池在左端至右端的方向上通過兩個隔板劃分為左側區、中間區和右側區，所述左側區和所述右側區的底部布設有所述曝氣器。
有益效果：
本發明提供的一種連續好氧顆粒污泥篩選工藝及用于該工藝的裝置無需改變當前污水處理廠的連續流運行方式。本發明提供的工藝和裝置無需段時間內的高流量進出水，極大程度地降低了對進出水泵的要求；本發明可實現對污水的連續處理，無需建造大型蓄水池來存儲間歇運行時的大量污水；本發明還可以充分利用現有的構筑物進行工藝改造，省去土建施工，極大程度地降低了建設投資成本。由此，本發明提供的工藝和裝置推動了好氧顆粒污泥技術的工程化應用，為城市污水提供高效處理、高效分離的快速生化處理新技術，滿足可利用土地緊缺條件下的高標準污水處理需求。
此外，本發明提供的連續好氧顆粒污泥篩選工藝及用于該工藝的裝置可以在培養及篩選好氧顆粒污泥的基礎上，實現連續污水處理，通過盛宴期對污水中污染物的吸附，饑餓期發生好氧硝化及缺氧反硝化的作用，從而實現水中COD總值和含氮污染物總值的降低，使得污水能夠在泥水分離過程后上清液作為凈水直接進行排放。
利用本工藝，可以將現有污水廠的構筑物建造成盛宴期反應池和饑餓期反應池，將現有的二沉池等沉淀單元改造成泥水分離設備和污泥篩選池，從而實現顆粒污泥的快速分離。并且原有二沉池單元的面積可以大大縮減�？罩锰幍亩脸夭糠挚梢圆鸪�，或者將其改造為好氧反應池、生物濾池、反硝化濾池等功能單元，實現污水廠的處理能力擴容。
（發明人：李贇;陳福明;劉淑杰）
