公布日：2023.03.03
申請日：2022.11.18
分類號：C02F3/30(2006.01)I;C02F103/36(2006.01)N
摘要
本申請涉及污水處理技術領域，具體公開了一種生物倍增系統與生物倍增污水處理工藝。一種生物倍增系統，包括進水口、混合區、空氣推流區、曝氣區、快速澄清區、Bio-P區、出水口，在所述進水口與出水口處分別設置有水質在線檢測儀，水質檢測儀與控制中心電性連接，控制中心控制空氣推流區的氣體回流比；一種生物倍增污水處理工藝：S1.水質檢測儀把進水數據反饋到控制中心，設計初始氣體回流比；S2.經過曝氣區的污水進到快速澄清區，清水排出；S3.水質檢測儀對出水檢測，控制中心根據數據調整氣體回流比，快速澄清區剩余的泥水混合物回流，再次進行循環處理。即避免氣量浪費，又保證出水水質達標。
權利要求書

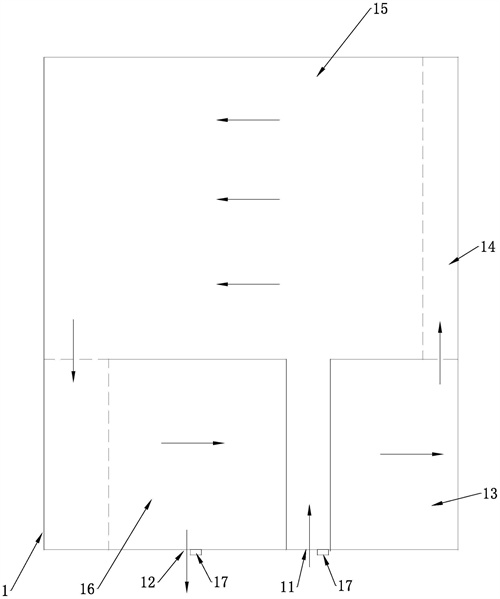

1.一種生物倍增系統，包括進水口(11)、空氣推流區(14)、曝氣區(15)、快速澄清區(16)、出水口(12)，其特征在于：在所述進水口(11)與出水口(12)處分別設置有水質檢測儀(17)，水質在線檢測儀器與控制中心電性連接，控制中心控制空氣推流區(14)的氣體回流比。
2.根據權利要求1所述的一種生物倍增系統，其特征在于：所述曝氣區(15)中布設有曝氣軟管(151)，曝氣軟管(151)一端可拆卸連接于向曝氣軟管(151)中進氣的曝氣口，曝氣軟管(151)另一端可拆卸連通有拉管（153），拉管（153）為柔性材質，且拉管（153）上設置有閥門。
3.根據權利要求1所述的一種生物倍增系統，其特征在于：所述快速澄清區(16)中傾斜設置有相互平行的斜管(161)。
4.根據權利要求3所述的一種生物倍增系統，其特征在于：所述斜管(161)上方設置有超聲波清洗裝置(162)。
5.一種生物倍增污水處理工藝，其特征在于，其利用權利要求1-4中任一所述的生物倍增系統，包括以下步驟：S1.污水由進水口(11)進入，進水口(11)處的水質檢測儀(17)對污水進行在線檢測，并把檢測數據反饋到控制中心，控制中心根據反饋的數據設計空氣推流區(14)的初始氣體回流比，污水經過空氣推流區(14)后進入曝氣區(15)進行曝氣處理；S2.經過曝氣區(15)處理的污水進到快速澄清區(16)，在快速澄清區(16)進行泥水分離，泥水分離后的清水排出，污泥排出；S3.出水口(12)處的水質檢測儀(17)對出水進行在線檢測，并把檢測數據反饋到控制中心，控制中心根據反饋的數據調整空氣推流區(14)的氣體回流比，使得快速澄清區(16)剩余的泥水混合物回流，與新進入的污水混合，然后經過氣體回流區氣體回流，再次進行循環處理，開始循環量為進水量的2-10倍。
6.根據權利要求5所述的一種生物倍增污水處理工藝，其特征在于：所述空氣推流區(14)中的初始氣體回流比根據進水水質設定。
7.根據權利要求6所述的一種生物倍增污水處理工藝，其特征在于：所述進水水質以進水中COD濃度為指標，當進水中COD濃度大于2500mg/L時，初始回流比為（6-10）：1；當進水中COD濃度為1500-2500mg/L時，初始回流比為（4.1-5）：1；當進水中COD濃度為800-1499mg/L時，初始回流比為（3.1-4）：1；當進水中COD濃度為400-799mg/L時，初始回流比為（2.5-3）：1。
8.根據權利要求6所述的一種生物倍增污水處理工藝，其特征在于：所述快速澄清區(16)中水流上升流速為3-5m/h。
發明內容
為了提高污水中污染物的去除效果并減少氣量浪費，本申請?zhí)峁┮环N生物倍增系統與生物倍增污水處理工藝。
第一方面，本申請?zhí)峁┮环N生物倍增系統，采用如下的技術方案：一種生物倍增系統，包括進水口、混合區、空氣推流區、曝氣區、快速澄清區、Bio-P區、出水口，在所述進水口與出水口處分別設置有水質在線檢測儀，水質檢測儀與控制中心電性連接，控制中心控制空氣推流區的氣體回流比。
通過采用上述技術方案，進水口處設置水質檢測儀，對進水進行水質檢測，水質檢測儀將進水水質數據傳到控制中心，控制中心根據水質情況設置一個初始回流比，此回流比決定處理后的污水回流重新處理與排出的比例，回流后水可以對進水進行稀釋；出水口處設置水質檢測儀，對出水進行水質檢測，水質檢測儀將出水水質數據傳到控制中心，控制中心根據檢測到的出水水質與設定的出水水質進行對比，若出水水質不達標則提高回流比，水體中的污染物質隨著水流循環，已被微生物逐漸降解，從而污染物濃度在循環末端較低，低濃度循環水流會對進水進行大比倍稀釋，使進水的污染物濃度迅速降低，致使整個池內的污染物濃度差大幅度降低，這樣便有效地避免了微生物遭受沖擊，為微生物生長提供穩定的水體環境，提搞對污水中污染物的去除效果。
根據進水水質設置初始回流比，可以避免初始回流比過大造成的氣量浪費，然后根據出水水質調節回流比，提高對污水的處理效果，實現精準的污水處理，即避免氣量浪費，又保證出水水質達標。
優選的，所述曝氣區中布設有曝氣軟管，曝氣軟管一端可拆卸連接于向曝氣軟管中進氣的曝氣口，曝氣軟管另一端可拆卸連通有拉管，拉管為柔性材質，且拉管上設置有閥門。
通過采用上述技術方案，在曝氣區工作狀態中，拉管上的閥門處于關閉狀態，避免曝氣軟管中氣體從拉管中排出，減少氣量的浪費。當曝氣軟管需要清洗維修時，將曝氣軟管與曝氣口分離，將池底的曝氣軟管拉上來，進行清理；也可以將拉管上的閥門打開，在拉管注入水對曝氣軟管中的污染物進行清洗，達到防堵塞的目的。
優選的曝氣軟管通過主管連通，主管上設置有閥門。
通過采用上述技術方案，在曝氣管主管上設置有閥門控制曝氣氣體的通斷，可以根據不同進水水質或者進水量進行調控，當進水量較小或進水水質較好時，可以關閉閥門，實現曝氣池單側曝氣，很好的適應水質水量的變化情況，降低氣量的浪費。
優選的，所述快速澄清區中傾斜設置有相互平行的斜管。
通過采用上述技術方案，用斜管代替斜板，一方面可以能夠加速泥水分離的速度，達到泥水分離作用，保證出水清澈；另一方面可以通過澄清區底部污泥連續循環使曝氣區的生物量保持穩定。
優選的，所述斜管上方設置有超聲波清洗裝置。
通過采用上述技術方案，用超聲波清洗裝置替換氣水沖洗裝置，可以大大減少斜管結垢長藻的風險。
第二方面，本申請?zhí)峁┮环N生物倍增污水處理工藝，采用如下的技術方案：一種生物倍增污水處理工藝，利用上述任一的生物倍增系統，包括以下步驟：S1.污水由進水口進入混合區，進水口處的水質檢測儀對污水進行在線檢測，并把檢測數據反饋到控制中心，控制中心根據反饋的數據設計空氣推流區的初始氣體回流比，污水經過空氣推流區后進入曝氣區進行曝氣處理；S2.經過曝氣區處理的污水進到快速澄清區，在快速澄清區進行泥水分離，泥水分離后的清水排出，污泥排出；S3.出水口處的水質檢測儀對出水進行在線檢測，并把檢測數據反饋到控制中心，控制中心根據反饋的數據調整空氣推流區的氣體回流比，使得快速澄清區剩余的泥水混合物回流到混合區，與新進入的污水混合，然后經過氣體回流區氣體回流，再次進行循環處理，開始循環量為進水量的2-10倍。
通過采用上述技術方案，污水由進水口進入混合區，進水口的水質檢測儀，對進水進行水質檢測，水質檢測儀將進水水質數據傳到控制中心，控制中心根據水質情況設置一個初始回流比；污水流經混合區后經過空氣推流區推流后進入曝氣區，曝氣區中的微生物分解污水中的污染物，經過曝氣處理的污水進入快速澄清區，在斜管的作用下進行泥水分離，最上層的清水從出水口排出，且被出水口處的水質檢測儀檢測，檢測數據直接反饋到控制中心，控制中心依據數據與設計指標進行對比，如果出水指標超出設計值，控制中心會自動調節氣提的氣量，從而增大氣提的水量來增大循環比；快速澄清區最底部的污泥排出，中間層大量的泥水混合物回流到混合區，與新進入的污水混合，再利用空氣推流器將池體中的泥水混合物進行循環，由于水體中的污染物質隨著水流循環，已被微生物逐漸降解，從而污染物濃度在循環末端較低，低濃度循環水流會對進水進行大比倍稀釋，使進水的污染物濃度迅速降低，致使整個池內的污染物濃度差大幅度降低，這樣便有效地避免了微生物遭受沖擊，為微生物生長提供穩定的水體環境，提高污水處理效果。
優選的，所述空氣推流區中的初始氣體回流比根據進水水質設定。
優選的，所述進水水質以進水中COD濃度為指標，當進水中COD濃度大于2500mg/L時，初始回流比為(6-10)：1；當進水中COD濃度為1500-2500mg/L時，初始回流比為(4.1-5)：1；當進水中COD濃度為800-1499mg/L時，初始回流比為(3.1-4)：1；當進水中COD濃度為400-799mg/L時，初始回流比為(2.5-3)：1。
通過采用上述技術方案，根據進水水質設定初始回流比，可以避免氣量過大造成氣量的浪費，又可以避免氣量過小，而延長污水處理時間。
優選的，所述快速澄清區中水流上升流速為3-5m/h。
通過采用上述技術方案，此水流上升流速與斜管配合，可以更好的實現泥水分離，即可以避免泥水混合物中的污泥被大量排出，又可以避免大量污泥的沉積，保證合適的污泥回流量，曝氣池的生物量保持穩定。
綜上所述，本申請具有以下有益效果：1、由于本申請采用在進水口與出水口處設置水質檢測儀，根據進水水質設置初始回流比，可以避免初始回流比過大造成的氣量浪費，然后根據出水水質調節回流比，提高對污水的處理效果，實現精準的污水處理，即避免氣量浪費，又保證出水水質達標。
2、本申請中優選采用鏡像布置的曝氣軟管，提高曝氣均勻性，提高污染物去除效果。
3、本申請中將拉軟管的拉繩變更為拉管，當軟管發生污堵時能夠直接進行在線清洗。
4、在曝氣管主管上設置有閥門控制，能夠?qū)崿F(xiàn)曝氣區單側曝氣，很好的適應水質水量的變化情況。
5、斜管沉淀區能夠?qū)崿F(xiàn)在線清洗，很好的防止結垢和長藻。
（發明人：王曉陽;謝曉朋）
