公布日：2022.06.17
申請日：2022.05.18
分類號：C02F9/04(2006.01)I;C02F1/78(2006.01)I;C02F1/72(2006.01)I;B01J23/889(2006.01)I;C02F1/66(2006.01)N;C02F1/32(2006.01)N;C02F103/36(2006.01)N
摘要

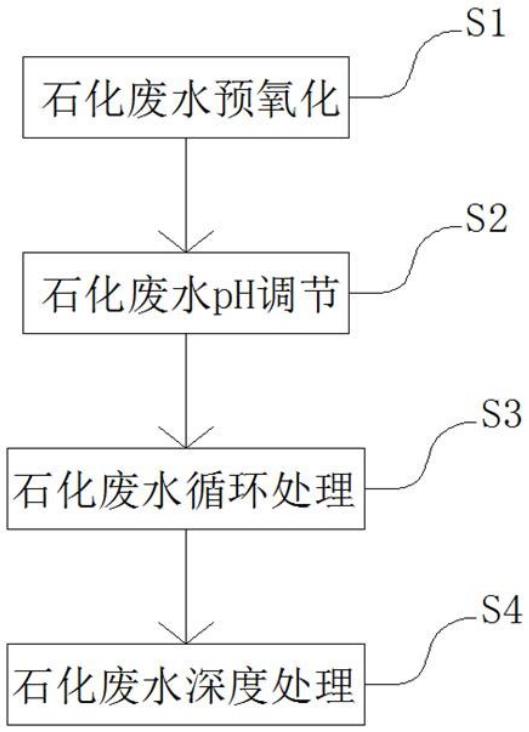

本發明公開了一種強化非均相催化臭氧氧化處理石化廢水的方法，包括以下步驟：S1、石化廢水預氧化；S2、石化廢水pH調節：向步驟S1中預氧化處理后的石化廢水中加入pH調節劑，將石化廢水的pH值調節至9±0.2；S3、石化廢水循環處理：S3‑1、一次處理；S3‑2、二次處理；S3‑3、三次處理；S4、石化廢水深度處理。本發明的方法能夠?qū)κ瘡U水中的TOC和COD進行有效去除，基于催化劑的作用原理，同時根據石化廢水中的親疏水性物質中TOC含量不同優選出了兩種催化劑，降低了成本且能夠有效配合臭氧氧化達到最佳的處理效果。
權利要求書
1.一種強化非均相催化臭氧氧化處理石化廢水的方法，其特征在于，包括以下步驟：S1、石化廢水預氧化：將石化廢水通入第一反應池（1）中，向第一反應池（1）中通入臭氧進行預氧化處理，預氧化處理時間為1-2h，臭氧的通入量為0.1-0.2mg/min·L-1；S2、石化廢水pH調節：向步驟S1中預氧化處理后的石化廢水中加入pH調節劑，將石化廢水的pH值調節至9±0.2；S3、石化廢水循環處理：S3-1、一次處理：向步驟S2中調節pH后的石化廢水中加入第一催化劑，同時通入臭氧并攪拌，進行一次處理，第一催化劑的投放量為70-80g/L，臭氧的通入量為0.2-0.4mg/min·L-1，處理時間為1-1.5h，隨后將石化廢水導入第二反應池（2），將第一催化劑取出進行加工處理；第一催化劑為陶粒和硅藻土以3：1的質量比研磨混合而成的混合物，第一催化劑的粒徑為6-8mm；將第一催化劑取出進行加工處理的方法為：將一次處理后的第一催化劑取出烘干，在550-600℃溫度條件下焙燒2-3h，再將焙燒后的第一催化劑研磨至粒徑為3-4mm；S3-2、二次處理：在第二反應池（2）中繼續通入臭氧并進行紫外光催化反應，進行二次處理，臭氧的通入量為0.2-0.3mg/min·L-1，處理時間為0.5h，隨后將石化廢水導回第一反應池（1）；S3-3、三次處理：使用步驟S3-1中加工處理后的第一催化劑加入到第一反應池（1）中對石化廢水進行三次處理，同時通入臭氧并攪拌，加工處理后的第一催化劑的投放量為60-70g/L，臭氧的通入量為0.1-0.3mg/min·L-1，處理時間為0.5-1h，隨后將石化廢水導入第二反應池（2）；S4、石化廢水深度處理：向第二反應池（2）中的經步驟S3循環處理后的石化廢水中加入第二催化劑，并進行紫外光催化，同時通入臭氧并攪拌，第二催化劑的投放量為90-110g/L，臭氧的通入量為0.4-0.5mg/min·L-1，處理時間為1-2h，完成對石化廢水的深度處理，第二催化劑為Cu-Mn負載的γ-氧化鋁。
2.根據權利要求1所述的一種強化非均相催化臭氧氧化處理石化廢水的方法，其特征在于，所述步驟S1、S3以及S4中臭氧的通入方式為：臭氧微氣泡注入，在第一反應池（1）和第二反應池（2）底部均通過管線外接微氣泡發生器（3）。
3.根據權利要求1所述的一種強化非均相催化臭氧氧化處理石化廢水的方法，其特征在于，所述步驟S2中首先使用熟石灰將石化廢水的pH值調節至8.5-10，再使用pH調節劑將石化廢水的pH值調節至9±0.2，pH調節劑為質量分?jǐn)?shù)為40-60%的鹽酸溶液、氫氧化鈉溶液或碳酸鈉溶液。
4.根據權利要求1所述的一種強化非均相催化臭氧氧化處理石化廢水的方法，其特征在于，所述步驟S3-2以及步驟S4中紫外光波長為185-195nm，步驟S3-1、S3-3以及S4中攪拌速度均為150-200r/min。
5.根據權利要求1所述的一種強化非均相催化臭氧氧化處理石化廢水的方法，其特征在于，所述第二催化劑的制備方法為：將γ-氧化鋁放置在浸漬槽內，加入硝酸銅和硝酸錳溶液淹沒活性氧化鋁，加入后形成的混合物中硝酸銅的濃度為0.3-0.5mol/L，硝酸錳的濃度為0.03-0.06mol/L，靜置浸漬24h，取出γ-氧化鋁烘干，隨后在550-580℃溫度條件下焙燒5-6h，得到Cu-Mn負載的γ-氧化鋁。
6.根據權利要求1所述的一種強化非均相催化臭氧氧化處理石化廢水的方法，其特征在于，所述第二反應池（2）中部設有圓柱型的紫外線燈（4），第二反應池（2）頂部設有活動擋板（5），所述活動擋板（5）上方設有驅動倉（6），所述驅動倉（6）內部設有滾筒（7），所述滾筒（7）頂部設有電機組（8），電機組（8）包括與驅動倉（6）頂部連接的伸縮電機（81）以及位于所述伸縮電機（81）輸出端的轉動電機（82），所述轉動電機（82）輸出端與滾筒（7）頂部中心處連接，滾筒（7）底部中心處設有用于使紫外線燈（4）穿過的開口（71），所述開口（71）的大小與紫外線燈（4）截面面積大小相同，滾筒（7）外壁部設有若干直徑為3-5mm的通水孔，滾筒（7）內壁設有周向若干攪拌桿（72）。
發明內容
針對上述存在的問題，本發明提供了一種強化非均相催化臭氧氧化處理石化廢水的方法。
本發明的技術方案是：
一種強化非均相催化臭氧氧化處理石化廢水的方法，包括以下步驟：
S1、石化廢水預氧化：將石化廢水通入第一反應池中，向第一反應池中通入臭氧進行預氧化處理，預氧化處理時間為1-2h，臭氧的通入量為0.1-0.2mg/min·L-1；
S2、石化廢水pH調節：向步驟S1中預氧化處理后的石化廢水中加入pH調節劑，將石化廢水的pH值調節至9±0.2；
S3、石化廢水循環處理：
S3-1、一次處理：向步驟S2中調節pH后的石化廢水中加入第一催化劑，同時通入臭氧并攪拌，進行一次處理，第一催化劑的投放量為70-80g/L，臭氧的通入量為0.2-0.4mg/min·L-1，處理時間為1-1.5h，隨后將石化廢水導入第二反應池，將第一催化劑取出進行加工處理；
S3-2、二次處理：在第二反應池中繼續通入臭氧并進行紫外光催化反應，進行二次處理，臭氧的通入量為0.2-0.3mg/min·L-1，處理時間為0.5h，隨后將石化廢水導回第一反應池；
S3-3、三次處理：使用步驟S3-1中加工處理后的第一催化劑加入到第一反應池中對石化廢水進行三次處理，同時通入臭氧并攪拌，加工處理后的第一催化劑的投放量為60-70g/L，臭氧的通入量為0.1-0.3mg/min·L-1，處理時間為0.5-1h，隨后將石化廢水導入第二反應池；
S4、石化廢水深度處理：向第二反應池中的經步驟S3循環處理后的石化廢水中加入第二催化劑，并進行紫外光催化，同時通入臭氧并攪拌，第二催化劑的投放量為90-110g/L，臭氧的通入量為0.4-0.5mg/min·L-1，處理時間為1-2h，完成對石化廢水的深度處理。
進一步地，所述步驟S1、S3以及S4中臭氧的通入方式為：臭氧微氣泡注入，在第一反應池和第二反應池底部均通過管線外接微氣泡發生器。微氣泡形式的臭氧在石化廢水處理中能夠更加均勻地作用在廢水中，氧化效果更好。
進一步地，所述步驟S2中首先使用熟石灰將石化廢水的pH值調節至8.5-10，再使用pH調節劑將石化廢水的pH值調節至9±0.2，pH調節劑為質量分?jǐn)?shù)為40-60%的鹽酸溶液、氫氧化鈉溶液或碳酸鈉溶液。pH為酸性時，臭氧分解速率較為緩慢，臭氧氧化主要以臭氧分子參與反應氧化有機物，因此，TOC去除率較低；當pH為堿性時，這是由于水中OH-濃度增加，能夠引發自由基鏈?zhǔn)椒磻?yīng)分解臭氧生成•OH，•OH氧化對有機物沒有選擇性，反應速率常數介于108-1010M-1·s-1之間。因此，初始pH為堿性時，臭氧氧化顯著提高了石化廢水生化出水的TOC去除率。
進一步地，所述步驟S3-1中第一催化劑為陶粒和硅藻土以3：1的質量比研磨混合而成的混合物，第一催化劑的粒徑為6-8mm。通過第一催化劑能夠?qū)κ瘡U水中的輸水酸性物質HOA中的TOC進行有效的吸附去除，從而彌補第二催化劑的不足，同時原材料成本低。
更進一步地，所述步驟S3-1中將第一催化劑取出進行加工處理的方法為：將一次處理后的第一催化劑取出烘干，在550-600℃溫度條件下焙燒2-3h，再將焙燒后的第一催化劑研磨至粒徑為3-4mm。通過將第一催化劑加工處理保證了其吸附效率，能夠滿足二次使用的需求。
進一步地，所述步驟S3-2以及步驟S4中紫外光波長為185-195nm，步驟S3-1、S3-3以及S4中攪拌速度均為150-200r/min。通過光催化輔助石化廢水處理能夠大大提高吸附處理效果。
進一步地，所述步驟S4中第二催化劑為Cu-Mn負載的γ-氧化鋁，Cu-Mn負載的γ-氧化鋁對臭氧氧化石化廢水生化出水的TOC去除率提升較為顯著。
更進一步地，所述第二催化劑的制備方法為：將γ-氧化鋁放置在浸漬槽內，加入硝酸銅和硝酸錳溶液淹沒活性氧化鋁，加入后形成的混合物中硝酸銅的濃度為0.3-0.5mol/L，硝酸錳的濃度為0.03-0.06mol/L，靜置浸漬24h，取出γ-氧化鋁烘干，隨后在550-580℃溫度條件下焙燒5-6h，得到Cu-Mn負載的γ-氧化鋁，選擇合理的負載方法更有利于提高催化劑的活性，從而提高對TOC的去除率。
進一步地，所述第二反應池中部設有圓柱型的紫外線燈，第二反應池頂部設有活動擋板，所述活動擋板上方設有驅動倉，所述驅動倉內部設有滾筒，所述滾筒頂部設有電機組，電機組包括與驅動倉頂部連接的伸縮電機以及位于所述伸縮電機輸出端的轉動電機，所述轉動電機輸出端與滾筒頂部中心處連接，滾筒底部中心處設有用于使紫外線燈穿過的開口，所述開口的大小與紫外線燈截面面積大小相同，滾筒外壁部設有若干直徑為3-5mm的通水孔，滾筒內壁設有周向若干攪拌桿。該結構設置以本發明的方法為基礎，能夠快速調節第二反應池中滾筒的位置，從而可以實現步驟S3-2、二次處理以及步驟S4、石化廢水深度處理，且互不影響，使用方便，工作效率高。
本發明的有益效果是：
（1）本發明的強化非均相催化臭氧氧化處理石化廢水的方法通過對石化廢水進行預氧化、pH調節、循環處理以及深度處理，能夠?qū)κ瘡U水中的TOC和COD進行有效去除，基于催化劑的作用原理，同時根據石化廢水中的親疏水性物質中TOC含量不同優選出了兩種催化劑，降低了成本且能夠有效配合臭氧氧化達到最佳的處理效果；
（2）本發明的強化非均相催化臭氧氧化處理石化廢水的方法在對石化廢水的pH調節時進行了嚴格的把控，pH為酸性時，臭氧分解速率較為緩慢，臭氧氧化主要以臭氧分子參與反應氧化有機物，因此，TOC去除率較低；當pH為堿性時，這是由于水中OH-濃度增加，能夠引發自由基鏈?zhǔn)椒磻?yīng)分解臭氧生成•OH，•OH氧化對有機物沒有選擇性，反應速率常數介于108-1010M-1·s-1之間。因此，初始pH為堿性時，臭氧氧化顯著提高了石化廢水生化出水的TOC去除率，通過使用不同的pH調節劑達到對石化廢水pH值的精確調節；
（3）本發明的強化非均相催化臭氧氧化處理石化廢水的方法所使用的裝置結構以本發明的方法為基礎，能夠快速調節第二反應池中滾筒的位置，從而可以實現步驟S3-2、二次處理以及步驟S4、石化廢水深度處理，實現了催化劑的快速投放，配合臭氧氧化以及紫外光催化，且互不影響，使用方便，工作效率高。
（發明人：吳昌永;付麗亞;王輝）
