公布日：2023.03.31
申請日：2022.11.28
分類號：C02F9/00(2023.01)I;C22B3/06(2006.01)I;C22B3/08(2006.01)I;C22B34/24(2006.01)I;C02F103/16(2006.01)N;C02F1/44(2006.01)N;C02F1/26(2006.01)N;
C02F1/28(2006.01)N;C02F1/58(2006.01)N;C02F1/52(2006.01)N;C02F1/66(2006.01)N;C02F1/04(2006.01)N
摘要
本發明公開了一種專用于冶金廢水的多級污水處理工藝，包括以下步驟：預處理、反萃取、共晶沉淀、調節PH值和蒸發處理。本發明在預處理時將鈾釷鐳等元素與鉭鈮礦石分離，然后采用萃取法可以將鈾釷鐳元素萃取到有機相，并且可以反萃取到溶液中，達到富集鈾釷鐳元素的目的，采用共沉淀法，進一步去除廢水中的鐳元素避免了產生氟硅酸鈉等副產物。可以有效出去放射性元素，最終達標排放，廢水處理過程中不會含有氟離子，不需要對廢水多次處理控制廢水中的氟離子含量，而且利用了太陽能或鍋爐余熱，多效蒸發工藝是在真空條件下蒸發，溫度相對較低，蒸發速度快，蒸發耗能低，蒸發濃度高，使粘度較大的料液通過閃蒸方式蒸發結晶，設備不易結垢。
權利要求書
1.一種專用于冶金廢水的多級污水處理工藝，其特征在于：包括以下步驟：S1、預處理，將鉭鈮礦石粉碎至300目，在20℃-80℃下進行酸處理，反應后得到固體以及反應液，然后將固體加入氫氟酸和硫酸進行分解，同時將反應液用堿性溶液調酸，使得反應液pH值為1-1.5后過濾得到濾液；S2、反萃取，將所述濾液通過納濾膜系統，將濾液進行篩分，將篩分后的濾液進入萃取分離槽，采用溶劑萃取法進行萃取得到含鈾和釷的有機相和含鐳的水相，將所述有機相用5mol/L的氫氧化鈉作反萃劑進行反萃��；S3、共晶沉淀，將反萃取的溶液過濾得到沉淀物，將所述沉淀物烘干存儲，濾液用吸附劑吸附油類和水溶性有機物，將所述濾液放入反應槽加入氯化鋇進行共晶沉淀；S4、調節PH值，將反應槽內的濾液過濾、靜置后添加氫氧化鈉調節pH值至6-8后排放至處理池中；S5、蒸發處理，將廢水送入多效蒸發器中，在真空度為0.01MPa-0.09Mpa的條件下進行三效以上真空連續蒸發，上一級蒸發后的部分蒸汽依次進入下一蒸發器作為熱源來利用。
2.根據權利要求1所述的一種專用于冶金廢水的多級污水處理工藝，其特征在于：所述S1中將鉭鈮礦石粉碎至300目，在20℃-50℃下進行酸處理，反應后得到固體以及反應液步驟中包括：將鉭鈮礦石粉碎至300目，在20℃-50℃下進行第一次酸處理，反應24h-48h，然后將含有鉭鈮礦石的酸液過濾上清液，再將過濾后的鉭鈮礦石進行第二次酸處理。
3.根據權利要求2所述的一種專用于冶金廢水的多級污水處理工藝，其特征在于：所述S1中酸處理中的酸為質量分?jǐn)?shù)為10％的稀硫酸或者稀鹽酸，所述鉭鈮礦石與酸的體積比為1：2。
4.根據權利要求1所述的一種專用于冶金廢水的多級污水處理工藝，其特征在于：所述S1中堿性溶液為氫氧化鈉水溶液。
5.根據權利要求1所述的一種專用于冶金廢水的多級污水處理工藝，其特征在于：所述S2中萃取劑由P204、TBP以及煤油組成，所述P204、TBP以及煤油的體積分?jǐn)?shù)分別為20％、15％以及65％，所述萃取的相比為1：2，所述萃取級數為3級，所述萃取過程中還加入表面活性劑，所述表面活性劑為碳脂肪醇聚氧化烯醚或聚乙二醇型非離子表面活性劑。
6.根據權利要求1所述的一種專用于冶金廢水的多級污水處理工藝，其特征在于：所述S3中水相放入反應槽加入氯化鋇進行共晶沉淀步驟包括：將水相放入反應槽內加入氯化鋇攪拌反應4h-8h，然后加入聚沉劑硫酸鐵攪拌1h-2h。
7.根據權利要求6所述的一種專用于冶金廢水的多級污水處理工藝，其特征在于：所述S3中氯化鋇的用量為250克/立方米廢水-300克/立方米廢水，所述硫酸鐵的用量為250克/立方米廢水-350克/立方米廢水。
8.根據權利要求1所述的一種專用于冶金廢水的多級污水處理工藝，其特征在于：所述S5中各級蒸發器冷凝后的熱、冷凝水循環回收利用。
發明內容
本發明的目的在于提供一種專用于冶金廢水的多級污水處理工藝，以解決上述背景技術中提出現有技術中處理過程產生的大量廢液對水體和土壤產生巨大的污染，以及處理成本高，資源利用低，處理廢水工藝流程長，難以一次性處理合格的問題。
為實現上述目的，本發明采用了如下技術方案：

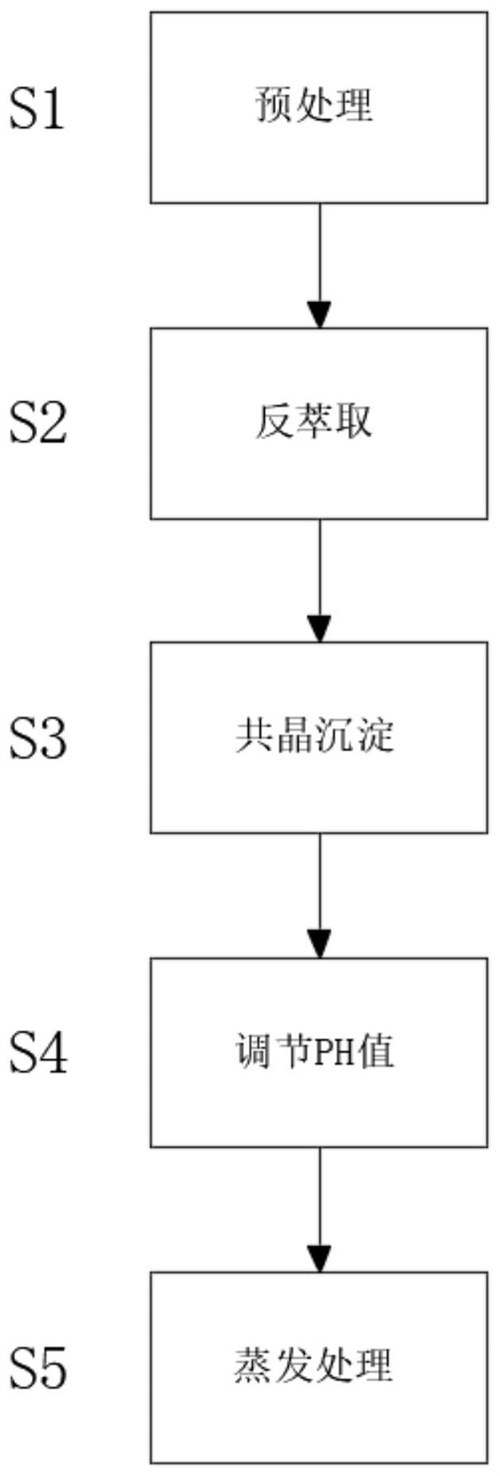

一種專用于冶金廢水的多級污水處理工藝，包括以下步驟：
S1、預處理，將鉭鈮礦石粉碎至300目，在20℃-80℃下進行酸處理，反應后得到固體以及反應液，然后將固體加入氫氟酸和硫酸進行分解，同時將反應液用堿性溶液調酸，使得反應液pH值為1-1.5后過濾得到濾液；
S2、反萃取，將所述濾液通過納濾膜系統，將濾液進行篩分，將篩分后的濾液進入萃取分離槽，采用溶劑萃取法進行萃取得到含鈾和釷的有機相和含鐳的水相，將所述有機相用5mol/L的氫氧化鈉作反萃劑進行反萃��；
S3、共晶沉淀，將反萃取的溶液過濾得到沉淀物，將所述沉淀物烘干存儲，濾液用吸附劑吸附油類和水溶性有機物，將所述濾液放入反應槽加入氯化鋇進行共晶沉淀；
S4、調節PH值，將反應槽內的濾液過濾、靜置后添加氫氧化鈉調節pH值至6-8后排放至處理池中；
S5、蒸發處理，將廢水送入多效蒸發器中，在真空度為0.01MPa-0.09Mpa的條件下進行三效以上真空連續蒸發，上一級蒸發后的部分蒸汽依次進入下一蒸發器作為熱源來利用。
優選的，所述S1中將鉭鈮礦石粉碎至300目，在20℃-50℃下進行酸處理，反應后得到固體以及反應液步驟中包括：將鉭鈮礦石粉碎至300目，在20℃-50℃下進行第一次酸處理，反應24h-48h，然后將含有鉭鈮礦石的酸液過濾上清液，再將過濾后的鉭鈮礦石進行第二次酸處理。
優選的，所述S1中酸處理中的酸為質量分?jǐn)?shù)為10％的稀硫酸或者稀鹽酸，所述鉭鈮礦石與酸的體積比為1：2。
優選的，所述S1中堿性溶液為氫氧化鈉水溶液。
優選的，所述S2中萃取劑由P204、TBP以及煤油組成，所述P204、TBP以及煤油的體積分?jǐn)?shù)分別為20％、15％以及65％，所述萃取的相比為1：2，所述萃取級數為3級，所述萃取過程中還加入表面活性劑，所述表面活性劑為碳脂肪醇聚氧化烯醚或聚乙二醇型非離子表面活性劑。
優選的，所述S3中水相放入反應槽加入氯化鋇進行共晶沉淀步驟包括：將水相放入反應槽內加入氯化鋇攪拌反應4h-8h，然后加入聚沉劑硫酸鐵攪拌1h-2h。
優選的，所述S3中氯化鋇的用量為250克/立方米廢水-300克/立方米廢水，所述硫酸鐵的用量為250克/立方米廢水-350克/立方米廢水。
優選的，所述S5中各級蒸發器冷凝后的熱、冷凝水循環回收利用。
本發明的技術效果和優點：本發明提出的一種專用于冶金廢水的多級污水處理工藝，與現有技術相比，具有以下優點：
本發明在預處理時將鈾釷鐳等元素與鉭鈮礦石分離，然后采用萃取法可以將鈾釷鐳元素萃取到有機相，并且可以反萃取到溶液中，達到富集鈾釷鐳元素的目的，采用共沉淀法，進一步去除廢水中的鐳元素避免了產生氟硅酸鈉等副產物�？梢杂行С鋈シ派湫栽兀罱K達標排放，廢水處理過程中不會含有氟離子，不需要對廢水多次處理控制廢水中的氟離子含量，而且利用了太陽能或鍋爐余熱，多效蒸發工藝是在真空條件下蒸發，溫度相對較低，蒸發速度快，蒸發耗能低，蒸發濃度高，使粘度較大的料液通過閃蒸方式蒸發結晶，設備不易結垢。
（發明人：劉鑫;劉燦明;侯清;徐湧;陳燦龍;高松;肖麗娜;商凈華）
