公布日：2022.08.30
申請日：2022.06.28
分類號：C02F3/28(2006.01)I
摘要
本發明公開了一種新型內循環推流厭氧反應器，包括塔體以及分別位于塔體內且由上至下依次設置的清水區、填料區、膨脹污泥床區；填料區內軸向設置有中心套管，中心套管的內部設置有進水管道，通過進水管道將原水引入至中心套管；中心套管的下端設置有軸向推流器，軸向推流器的出水口連接有導流筒，導流筒的出口延伸至塔體的下方，通過所述軸向推流器將中心套管內的原水吸入至導流筒內并從導流筒的下端排出，排出的原水均勻分布在膨脹污泥床區內，并作升流運動；其結構簡單，占地面積小、反應效率高且能耗低，該反應器為內循環式，有較高的升流速度，使得污泥顆粒完全趨于流化狀態，強化傳質效果，大大提高反應器的處理效能。
權利要求書

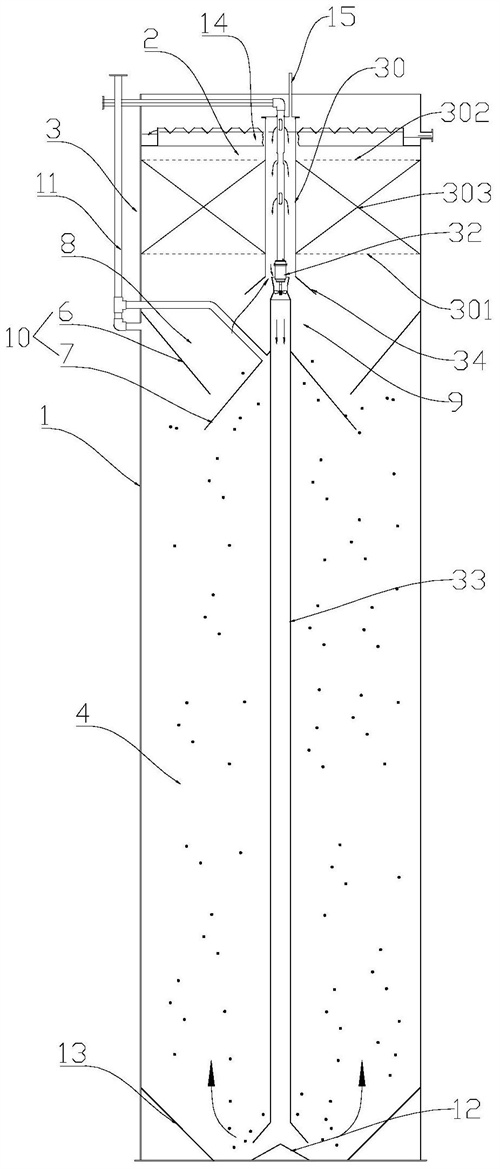

1.一種新型內循環推流厭氧反應器，其特征在于，包括塔體（1）以及分別位于所述塔體（1）內且由上至下依次設置的清水區（2）、填料區（3）、和膨脹污泥床區（4）；所述填料區（3）內軸向設置有中心套管（30），所述中心套管（30）的內部設置有進水管道，通過所述進水管道將原水引入至中心套管（30）；所述中心套管（30）的下端設置有軸向推流器（32），所述軸向推流器（32）的出水口連接有導流筒（33），所述導流筒（33）的出口延伸至塔體（1）的下方，通過所述軸向推流器（32）將中心套管（30）內的原水吸入至導流筒（33）內并從導流筒（33）的下端排出，排出的原水均勻分布在膨脹污泥床區（4）內，并作升流運動；所述填料區（3）的下方分別設置有與塔體（1）內壁連接的倒錐形氣體收集器（6）以及與導流筒（33）連接的傘狀氣體收集器（7），且所述倒錐形氣體收集器（6）和所述傘狀氣體收集器（7）交錯設置，并形成低速升流區（8）和高速回流區（9）；所述中心套管（30）的出水口設置有導流罩（34），且所述導流罩（34）位于所述軸向推流器（32）的進水口處，通過所述導流罩（34）避免回流循環混合液對低速升流區（8）的擾動；所述中心套管（30）的頂端設置有排氣管（15）；所述進水管道上開設有多個進水口，且所述進水口沿進水管道由上至下交錯設置。
2.根據權利要求1所述的新型內循環推流厭氧反應器，其特征在于，所述倒錐形氣體收集器（6）和所述傘狀氣體收集器（7）共同作用形成集氣罩（10），所述集氣罩（10）連接有集氣管（11）。
3.根據權利要求1所述的新型內循環推流厭氧反應器，其特征在于，所述塔體（1）的底壁中部設置有具有整流作用的錐形反射板（12），所述錐形反射板（12）與所述導流筒（33）的出水口相對應。
4.根據權利要求1所述的新型內循環推流厭氧反應器，其特征在于，所述塔體（1）的底端側壁設置有具有導流作用的導流錐體（13）。
5.根據權利要求1所述的新型內循環推流厭氧反應器，其特征在于，所述填料區（3）包括設置在所述塔體（1）內的填料承托孔板（301）、位于所述填料承托孔板（301）上方的填料攔截網（302）以及位于所述填料承托孔板（301）和填料攔截網（302）之間的填料層（303），所述中心套管（30）軸向貫穿所述填料承托孔板（301）和填料攔截網（302）。
6.根據權利要求1所述的新型內循環推流厭氧反應器，其特征在于，所述清水區（2）內設置有鋸齒三角堰（14），與所述鋸齒三角堰（14）相對應的塔體（1）處設置有出水口。
發明內容
本發明的目的在于提供一種新型內循環推流厭氧反應器，以解決現有厭氧生物反應器在高升流速度下污泥流失嚴重、外循環能耗高、啟動困難、布水管易堵塞、運行效果不穩定的問題。
本發明解決上述技術問題的技術方案如下：一種新型內循環推流厭氧反應器，包括塔體以及分別位于塔體內且由上至下依次設置的清水區、填料區、膨脹污泥床區；
填料區內軸向設置有中心套管，中心套管的內部設置有進水管道，通過進水管道將原水引入至中心套管；
中心套管的下端設置有軸向推流器，軸向推流器的出水口連接有導流筒，導流筒的出口延伸至塔體的下方，通過所述軸向推流器將中心套管內的原水吸入至導流筒內并從導流筒的下端排出，排出的原水均勻分布在膨脹污泥床區內，并作升流運動。
進一步地，填料區的下方分別設置有與塔體內壁連接的倒錐形氣體收集器以及與導流筒連接的傘狀氣體收集器，且倒錐形氣體收集器和傘狀氣體收集器交錯設置，并形成低速升流區和高速回流區。
進一步地，倒錐形氣體收集器和傘狀氣體收集器共同作用形成集氣罩，集氣罩連接有集氣管。
進一步地，中心套管的出水口設置有導流罩，且導流罩位于軸向推流器的進水口處，通過導流罩避免回流循環混合液對低速升流區的擾動。
進一步地，塔體的底壁中部設置有具有整流作用的錐形反射板，錐形反射板與導流筒的出水口相對應。
進一步地，塔體的底端側壁設置有具有導流作用的導流錐體。
進一步地，填料區設置在所述塔體內的填料承托孔板、位于填料承托孔板上方的填料攔截網以及位于填料承托孔板和填料攔截網之間的填料層，中心套管軸向貫穿填料承托孔板和填料攔截網。
進一步地，清水區內設置有鋸齒三角堰，與鋸齒三角堰相對應的塔體處設置有出水口。
進一步地，中心套管的頂端設置有排氣管。
進一步地，進水管道上開設有多個進水孔，且進水孔沿進水管道由上至下交錯設置。
本發明具有以下有益效果：本發明所提供的一種新型內循環推流厭氧反應器，其結構簡單，占地面積小、反應效率高且能耗低，該反應器為內循環式，有較高的升流速度，使得污泥顆粒完全趨于流化狀態，改善廢水與微生物之間的接觸，強化傳質效果，以提高反應器的生化反應速度，從而大大提高反應器的處理效能，基于此在獲得同等凈化效果的基礎上可大大縮小處理器的體積；同時，本發明中采用軸向推流器實現混合液內循環，使得導流筒內混合液向下，塔體內混合液向上不斷多次重復循環，使有機物與厭氧微生物充分接觸，可大大強化傳質效果，以獲得厭氧反應器的高容積負荷，并且在軸向推流器工作時介質循環過程中總體沒有勢能的增加，且工作壓力低，所以能耗極低；此外，在軸向推流器進水口位置設置有導流罩，可避免上升流速相對較高的回流循環混合液對低速升流區的擾動。
（發明人：梁良;甘雨鑫;孫德春;吳盼）
