公布日：2023.03.07
申請日：2022.12.15
分類號：C02F3/12(2023.01)I
摘要
本發明公開了一種MBR膜生物反應器污水處理裝置，屬于污水處理技術領域。一種MBR膜生物反應器污水處理裝置，包括安裝箱，所述安裝箱內設置有第一安裝腔和第二安裝腔，還包括：轉動連接在所述第一安裝腔與第二安裝腔隔板上的空心軸；固定連接在所述空心軸上的安裝盤，所述安裝盤上固定連接有安裝支架，所述安裝支架的頂部固定連接有聚流箱；膜管，一端與所述安裝盤固定相連，另一端與所述聚流箱連通；本發明該MBR膜生物反應器污水處理裝置，通過安裝盤帶動膜管在水中往復繞圈，使膜管與水摩擦碰撞，從而將膜管外壁上的污漬甩掉，從而減少吸附在膜管上的污漬，減少在相對時間內對膜管清洗的次數，提高其使用效率。
權利要求書
1.一種MBR膜生物反應器污水處理裝置，包括安裝箱(1)，其特征在于，所述安裝箱(1)內設置有第一安裝腔(3)和第二安裝腔(6)，還包括：轉動連接在所述第一安裝腔(3)與第二安裝腔(6)隔板上的空心軸(7)；固定連接在所述空心軸(7)上的安裝盤(8)，所述安裝盤(8)上固定連接有安裝支架(9)，所述安裝支架(9)的頂部固定連接有聚流箱(11)；膜管(14)，一端與所述安裝盤(8)固定相連，另一端與所述聚流箱(11)連通；固定連接在所述安裝箱(1)外部的抽吸泵(12)，所述抽吸泵(12)的輸入端固定連接有與聚流箱(11)轉動相連的排水管(13)；轉動連接在所述第二安裝腔(6)內的轉軸(221)，所述轉軸(221)上固定連接有往復齒輪盤(22)；轉動連接在所述第二安裝腔(6)底部的安裝軸(20)，所述安裝軸(20)上固定連接有與往復齒輪盤(22)內齒相嚙合的第一傳動齒輪(23)，所述安裝軸(20)與轉軸(221)通過直齒輪組(24)同步轉動。
2.根據權利要求1所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述第二安裝腔(6)內固定連接有第一往復絲桿(10)，所述第一往復絲桿(10)穿過空心軸(7)延伸至第一安裝腔(3)內與聚流箱(11)轉動相連，且與所述空心軸(7)通過密封轉環相連，所述第一往復絲桿(10)上螺紋連接有刮盤(15)，所述刮盤(15)上設置有多個套環(16)，所述套環(16)的內壁與膜管(14)的外壁相貼。
3.根據權利要求1所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述安裝箱(1)內設置有污水池(2)，所述污水池(2)與第一安裝腔(3)之間設置有濾網(4)，所述安裝箱(1)的外壁上固定連接有抽污泵(41)，所述抽污泵(41)的輸出端固定連接有三通接頭(42)，所述三通接頭(42)的輸出端固定連接有與污水池(2)連通的進污管(43)。
4.根據權利要求3所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述污水池(2)內轉動連接有安裝管(36)，所述安裝管(36)傾斜設置在所述安裝箱(1)內，所述安裝管(36)延伸至第一安裝腔(3)上方的外壁上開設有濾孔(37)。

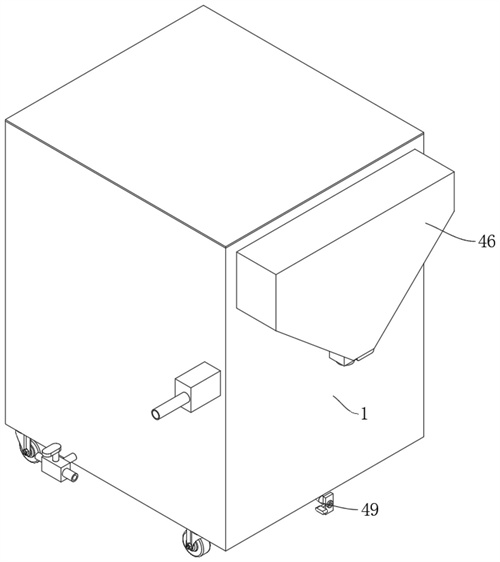

5.根據權利要求4所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述安裝箱(1)的外壁上固定連接有儲存箱(46)，所述安裝箱(1)上固定連接有與儲存箱(46)相連的第一排料管(38)，所述第一排料管(38)與所述安裝管(36)轉動相連，所述儲存箱(46)的底部固定連接有第一控制閥(47)。
6.根據權利要求4所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述安裝箱(1)的底部固定連接有第二排料管(49)，所述第二排料管(49)與第一安裝腔(3)的底部相連，所述第二排料管(49)上固定連接有第二控制閥。
7.根據權利要求4所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述安裝箱(1)內固定連接隔板(5)，所述安裝管(36)與連接隔板(5)轉動相連，安裝箱(1)的內壁上固定連接有第二電機(39)，所述第二電機(39)的輸出軸與安裝管(36)通過鏈輪組(40)同步轉動，所述安裝管(36)內轉動連接有絞龍(35)，所述第二安裝腔(6)內固定連接有第一電機(17)，所述第一電機(17)的輸出端與絞龍(35)的軸固定相連。
8.根據權利要求7所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述第二安裝腔(6)內轉動連接有第一傳動軸(18)，所述第一傳動軸(18)通過第一錐齒輪組(19)與絞龍(35)的軸同步轉動，所述第一傳動軸(18)與所述轉軸(221)通過第二錐齒輪組(21)同步轉動。
9.根據權利要求8所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述第一安裝腔(3)與第二安裝腔(6)的隔板上轉動連接有第二往復絲桿(31)，所述第二往復絲桿(31)與所述第一傳動軸(18)通過第四錐齒輪組(34)同步轉動，所述第二往復絲桿(31)上螺紋連接有分流箱(32)，所述分流箱(32)的兩側分別固定連接有朝向?yàn)V網(4)和膜管(14)的噴頭(33)，兩根第一傳動軸(18)通過帶輪組(25)同步轉動。
10.根據權利要求9所述的一種MBR膜生物反應器污水處理裝置，其特征在于，所述第二安裝腔(6)內固定連接有活塞筒(26)，所述活塞筒(26)內滑動連接有活塞板(27)，所述活塞板(27)上轉動連接有曲柄(28)，所述第二安裝腔(6)內轉動連接有第二傳動軸(29)，所述第二傳動軸(29)上固定連接有曲軸(30)，所述曲軸(30)與曲柄(28)轉動相連，所述第二傳動軸(29)與第一傳動軸(18)通過第三錐齒輪組(301)同步轉動，所述活塞筒(26)的輸出端固定連接有與分流箱(32)相連的第二管道(48)，所述活塞筒(26)的輸入端固定連接有第一管道(44)，所述第一管道(44)延伸至安裝箱(1)外固定連接有三通控制閥(45)。
發明內容
本發明的目的是為了解決現有技術中膜管需要經常清洗的問題，而提出的一種MBR膜生物反應器污水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種MBR膜生物反應器污水處理裝置，包括安裝箱，所述安裝箱內設置有第一安裝腔和第二安裝腔，還包括：轉動連接在所述第一安裝腔與第二安裝腔隔板上的空心軸；固定連接在所述空心軸上的安裝盤，所述安裝盤上固定連接有安裝支架，所述安裝支架的頂部固定連接有聚流箱；膜管，一端與所述安裝盤固定相連，另一端與所述聚流箱連通；固定連接在所述安裝箱外部的抽吸泵，所述抽吸泵的輸入端固定連接有與聚流箱轉動相連的排水管；轉動連接在所述第二安裝腔內的轉軸，所述轉軸上固定連接有往復齒輪盤；轉動連接在所述第二安裝腔底部的安裝軸，所述安裝軸上固定連接有與往復齒輪盤內齒相嚙合的第一傳動齒輪，所述安裝軸與轉軸通過直齒輪組同步轉動。
為了進一步對膜管外壁進行清理，優選地，所述第二安裝腔內固定連接有第一往復絲桿，所述第一往復絲桿穿過空心軸延伸至第一安裝腔內與聚流箱轉動相連，且與所述空心軸通過密封轉環相連，所述第一往復絲桿上螺紋連接有刮盤，所述刮盤上設置有多個套環，所述套環的內壁與膜管的外壁相貼。
為了便于將污水送入污水池，優選地，所述安裝箱內設置有污水池，所述污水池與第一安裝腔之間設置有濾網，所述安裝箱的外壁上固定連接有抽污泵，所述抽污泵的輸出端固定連接有三通接頭，所述三通接頭的輸出端固定連接有與污水池連通的進污管。
為了進一步進行泥水分離，優選地，所述污水池內轉動連接有安裝管，所述安裝管傾斜設置在所述安裝箱內，所述安裝管延伸至第一安裝腔上方的外壁上開設有濾孔。
為了便于對污泥進行收集，優選地，所述安裝箱的外壁上固定連接有儲存箱，所述安裝箱上固定連接有與儲存箱相連的第一排料管，所述第一排料管與所述安裝管轉動相連，所述儲存箱的底部固定連接有第一控制閥。
為了便于將第一安裝腔內的臟污排出，優選地，所述安裝箱的底部固定連接有第二排料管，所述第二排料管與第一安裝腔的底部相連，所述第二排料管上固定連接有第二控制閥。
優選地，所述安裝箱內固定連接隔板，所述安裝管與連接隔板轉動相連，安裝箱的內壁上固定連接有第二電機，所述第二電機的輸出軸與安裝管通過鏈輪組同步轉動，所述安裝管內轉動連接有絞龍，所述第二安裝腔內固定連接有第一電機，所述第一電機的輸出端與絞龍的軸固定相連。
優選地，所述第二安裝腔內轉動連接有第一傳動軸，所述第一傳動軸通過第一錐齒輪組與絞龍的軸同步轉動，所述第一傳動軸與所述轉軸通過第二錐齒輪組同步轉動。
為了便于對濾網以及膜管進行清理，優選地，所述第一安裝腔與第二安裝腔的隔板上轉動連接有第二往復絲桿，所述第二往復絲桿與所述第一傳動軸通過第四錐齒輪組同步轉動，所述第二往復絲桿上螺紋連接有分流箱，所述分流箱的兩側分別固定連接有朝向?yàn)V網和膜管的噴頭，兩根第一傳動軸通過帶輪組同步轉動。
優選地，所述第二安裝腔內固定連接有活塞筒，所述活塞筒內滑動連接有活塞板，所述活塞板上轉動連接有曲柄，所述第二安裝腔內轉動連接有第二傳動軸，所述第二傳動軸上固定連接有曲軸，所述曲軸與曲柄轉動相連，所述第二傳動軸與第一傳動軸通過第三錐齒輪組同步轉動，所述活塞筒的輸出端固定連接有與分流箱相連的第二管道，所述活塞筒的輸入端固定連接有第一管道，所述第一管道延伸至安裝箱外固定連接有三通控制閥。
與現有技術相比，本發明提供了一種MBR膜生物反應器污水處理裝置，具備以下有益效果：
1、該MBR膜生物反應器污水處理裝置，通過安裝盤帶動膜管在水中往復繞圈，使膜管與水摩擦碰撞，從而將膜管外壁上的污漬甩掉，從而減少吸附在膜管上的污漬，減少在相對時間內對膜管清洗的次數，提高其使用效率。
2、該MBR膜生物反應器污水處理裝置，通過噴頭向膜管噴射清水，利用清水對膜管進行沖洗，從而無需人工費清洗，降低人工成本。
3、該MBR膜生物反應器污水處理裝置，使安裝箱內部的添加沒過聚流箱，通過安裝盤帶動膜管在水中往復繞圈，使膜管與清水摩擦碰撞，自動對膜管進行清洗。
（發明人：姚樹群;高楊;劉英志）
