公布日：2023.03.31
申請日：2022.12.22
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F1/58(2023.01)N;C02F1/52(2023.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及一種多段AO-MBBR零碳源污水脫氮方法，通過對初沉池內的各參數、多段AO生物池的各參數以及污泥回流的各參數進行具體設置，極大的開發了原水碳源，改善了進水碳氮比，提高了對原水碳源的利用率，促使生化處理系統發生同步硝化反硝化、短程硝化反硝化、厭氧氨氧化等反應，減少了系統脫氮除磷所需碳源，可以實現在零碳源投加的情況下，出水總氮穩定優于一級A標準，大量降低了生產成本，減少了碳排放。
權利要求書
1.一種多段AO-MBBR零碳源污水脫氮方法，其特征在于，包括如下步驟：（1）生活污水通過進水泵房排入，然后順次經過粗格柵、細格柵和曝氣沉砂池排入到初沉池中；（2）控制初沉池的進水流速為700-1100m3/h，控制初沉池的排泥泵每小時啟動一次，每次啟動運行4-6min后停止，維持初沉池內污泥停留時間為4-5天，維持初沉池水下一米處污泥濃度為8000-8600mg/L，維持初沉池出水混合液中污泥濃度為3000-4000mg/L，將初沉池排出的水體分段排入到多段AO生物池中，將初沉池產生的初沉污泥排入到儲泥池內，初沉池排入儲泥池的排泥量為初沉池進水量的1.5-2.2wt%；（3）在多段AO生物池中，通過全過程生物除臭裝置將除臭營養劑排入到多段AO生物池中，所述多段AO生物池具體為三段AO生物池，所述三段AO生物池順次包括缺氧一段、好氧一段、缺氧二段、好氧二段、缺氧三段和好氧三段，且在沒有投加MBBR填料的好氧一段中，控制溶解氧為0.8-1.3mg/L，在投加MBBR填料的好氧段中，控制好氧二段的溶解氧為1.0-1.5mg/L，好氧三段的溶解氧為1.8-2.2mg/L；在沒有投加MBBR填料的好氧一段中的污泥濃度設置為9800-10500mg/L，在投加MBBR填料的好氧段的好氧二段的污泥濃度設置為8800-9050mg/L，在投加MBBR填料的好氧段的好氧三段的污泥濃度設置為7000-8000mg/L；設置各好氧段的有機負荷為0.03-0.05kgBOD5/(kgMLVSS•d)；多段AO生物池排出的水體排入到二沉池中；（4）二沉池中的將二沉池進水量的78-82wt%的污泥回流至多段AO生物池的缺氧段第一段的最前端，二沉池中的進水量的4-6wt%的污泥回流至步驟（1）的進水泵房內或直接回流至初沉池內，二沉池的進水量的2-4wt%的的剩余污泥排入到儲泥池內，經過二沉池沉淀處理后，上層清液排入到高效沉淀池內；（5）在高效沉淀池內進行高效沉淀和化學除磷處理，處理后的水體排入到濾布濾池內，產生的化學泥排入到儲泥池內；（6）儲泥池內的污泥通過脫水機脫水之后，形成處理污泥，外運處理；濾布濾池處理后的水體排出，完成污水脫氮的處理；其中初沉池排出水體的38-42%直接排入到缺氧一段內，初沉池排出水體的28-32%直接排入到缺氧二段內，初沉池排出水體的28-32%直接排入到缺氧三段內，通過鼓風機向好氧一段、好氧二段和好氧三段內鼓入空氣，并且將MBBR填料加入到好氧二段和好氧三段內；二沉池中回流至多段AO生物池的污泥為回流污泥，用于補充多段AO生物池內的污泥濃度；回流至進水泵房內或直接回流至初沉池內的污泥為除臭污泥，除臭污泥用于污水除臭和在初沉池與初沉污泥進行混合發酵產酸開發內碳源；多段AO-MBBR零碳源污水脫氮方法的污泥齡為24-26天；步驟（3）中的所述除臭營養劑為含有芽孢桿菌、硫桿菌、假單胞菌、微球菌、不動桿菌或氣單胞菌一種或多種的土壤微生物的除臭營養劑。
2.根據權利要求1所述的多段AO-MBBR零碳源污水脫氮方法，其特征在于，好氧一段控制溶解氧為1mg/L，在好氧二段的溶解氧為1.2-1.5mg/L，好氧三段的溶解氧為2mg/L；在好氧一段的污泥濃度設置為10000mg/L，在好氧二段的污泥濃度設置為9000mg/L，在好氧三段的污泥濃度設置為7100-7900mg/L。
3.根據權利要求1所述的多段AO-MBBR零碳源污水脫氮方法，其特征在于，所述全過程生物除臭裝置包括培養池和除臭微生物反應器，所述除臭微生物反應器設置于培養池內部。
4.根據權利要求1所述的多段AO-MBBR零碳源污水脫氮方法，其特征在于，所述MBBR填料為斜懸式多孔懸浮填料，MBBR填料的添加量為添加MBBR填料的生物池容積的23-28%。
5.根據權利要求1所述的多段AO-MBBR零碳源污水脫氮方法，其特征在于，高效沉淀池內通過投加化學除磷劑進行除磷，投加藥劑后，會形成絮體的化學泥，所述化學泥在高效沉淀池內進行沉淀后排入到儲泥池內。
6.根據權利要求5所述的多段AO-MBBR零碳源污水脫氮方法，其特征在于，所述化學除磷劑為三氯化鐵和/或PAC。
7.根據權利要求1所述的多段AO-MBBR零碳源污水脫氮方法，其特征在于，所述二沉池為輻流式沉淀池；所述高效沉淀池中設置有用于加速沉淀的斜管或者斜板。
發明內容
本發明針對上述技術問題提供了一種多段AO-MBBR零碳源污水脫氮方法。
具體通過如下技術方案實現：
一種多段AO-MBBR零碳源污水脫氮方法，其特征在于，包括如下步驟：

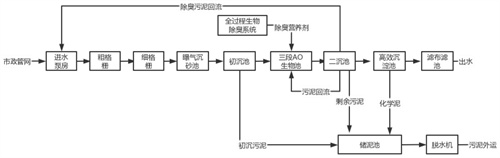

(1)生活污水通過進水泵房排入，然后順次經過粗格柵、細格柵和曝氣沉砂池排入到初沉池中。
(2)控制初沉池的進水流速為700-1100m3/h，控制初沉池的排泥泵每小時啟動一次，每次啟動運行4-6min后停止，維持初沉池內污泥停留時間為4-5天，維持初沉池水下一米處污泥濃度為8000-8600mg/L，維持初沉池出水混合液中污泥濃度為3000-4000mg/L，將初沉池排出的水體分段排入到多段AO生物池中，將初沉池產生的初沉污泥排入到儲泥池內，初沉池排入儲泥池的排泥量為初沉池進水量的1.5-2.2wt％。
(3)在多段AO生物池中，通過全過程生物除臭裝置將除臭營養劑排入到多段AO生物池中，且在沒有投加MBBR填料的好氧段中，控制溶解氧為0.8-1.3mg/L，在投加MBBR填料的好氧段中，控制前中段的溶解氧為1.0-1.5mg/L，末段的溶解氧為1.8-2.2mg/L；在沒有投加MBBR填料的好氧段中的污泥濃度設置為9800-10500mg/L，在投加MBBR填料的好氧段的前中段的污泥濃度設置為8800-9050mg/L，在投加MBBR填料的好氧段的末段的污泥濃度設置為7000-8000mg/L；設置各好氧段的有機負荷為0.03-0.05kgBOD5/(kgMLVSS.d)；多段AO生物池排出的水體排入到二沉池中。
(4)二沉池中的將二沉池進水量的78-82wt％的污泥回流至多段AO生物池的缺氧段第一段的最前端，二沉池中的進水量的4-6wt％的污泥回流至步驟(1)的進水泵房內或直接回流至初沉池內，二沉池的進水量的2-4wt％的的剩余污泥排入到儲泥池內，經過二沉池沉淀處理后，上層清液排入到高效沉淀池內。
(5)在高效沉淀池內進行高效沉淀和化學除磷處理，處理后的水體排入到濾布濾池內，產生的化學泥排入到儲泥池內。
(6)儲泥池內的污泥通過脫水機脫水之后，形成處理污泥，外運處理；濾布濾池處理后的水體排出，完成污水脫氮的處理。
作為優選，所述多段AO生物池具體為三段AO生物池，所述三段AO生物池順次包括缺氧一段、好氧一段、缺氧二段、好氧二段、缺氧三段和好氧三段，其中初沉池排出水體的38-42％直接排入到缺氧一段內，初沉池排出水體的28-32％直接排入到缺氧二段內，初沉池排出水體的28-32％直接排入到缺氧三段內，通過鼓風機向好氧一段、好氧二段和好氧三段內鼓入空氣，并且將MBBR填料加入到好氧二段和好氧三段內。
作為優選，好氧一段控制溶解氧為1mg/L，在好氧二段的溶解氧為1.2-1.5mg/L，好氧三段的溶解氧為2mg/L；在好氧一段的污泥濃度設置為10000mg/L，在好氧二段的污泥濃度設置為9000mg/L，在好氧三段的污泥濃度設置為7100-7900mg/L。
作為優選，步驟(3)中的所述除臭營養劑為含有芽孢桿菌、硫桿菌、假單胞菌、微球菌、不動桿菌或氣單胞菌一種或多種的土壤微生物的除臭營養劑。
作為優選，所述全過程生物除臭裝置包括培養池和除臭微生物反應器，所述除臭微生物反應器設置于培養池內部。所述的除臭微生物反應器包括設備殼體、填料甲、填料乙、孔板和汽提裝置，設備殼體內由上至下依次設置有填料甲、填料乙和汽提裝置，設備殼體的底部和頂部均設置有用于進水和出水的孔板。
作為優選，所述MBBR填料為斜懸式多孔懸浮填料，MBBR填料的添加量為添加MBBR填料的生物池容積的23-28％。
作為優選，二沉池中回流至多段AO生物池的污泥為回流污泥，用于補充多段AO生物池內的污泥濃度；回流至進水泵房內或直接回流至初沉池內的污泥為除臭污泥，除臭污泥用于污水除臭和在初沉池與初沉污泥進行混合發酵產酸開發內碳源；多段AO-MBBR零碳源污水脫氮方法的污泥齡為24-26天。
作為優選，高效沉淀池內通過投加化學除磷劑進行除磷，投加藥劑后，會形成絮體的化學泥，所述化學泥在高效沉淀池內進行沉淀后排入到儲泥池內。
作為優選，所述化學除磷劑為三氯化鐵和/或PAC。
作為優選，所述二沉池為輻流式沉淀池；所述高效沉淀池中設置有用于加速沉淀的斜管或者斜板。
本發明的技術效果在于：
1，本發明針對多段(尤其是三段)AO+MBBR工藝，將初沉污泥與除臭污泥混合發酵開發內碳源，提高對原水碳源的利用率，改善低碳氮比城鎮污水廠進水水質。通過初沉污泥發酵，高污泥濃度，低有機負荷，低溶解氧，大回流比等多種組合方式對工藝參數進行精準調控，有效提高了原水碳源利用率，減少了生物脫氮除磷所需碳源，故在零碳源投加的情況下，該工藝系統能夠穩定脫氮。通過本發明具體工藝參數的設置，可以極大的開發原水碳源，改善進水碳氮比，提高對原水碳源的利用率，控制高污泥濃度，低有機負荷，低溶解氧，大回流比，促使生化處理系統發生同步硝化反硝化、短程硝化反硝化、厭氧氨氧化等反應，減少系統脫氮除磷所需碳源，可以實現在零碳源投加的情況下，出水總氮穩定優于GB18918-2002《城鎮污水處理廠污染物排放標準》一級A標準(本發明的出水總氮穩定在6-10mg/L之內，一級A標準是15左右，本發明可以做到準地表IV類水，達到了一級A標準)，大量降低生產成本，減少碳排放。
2，由于現有的初沉池是將初沉池單一使用，去除固體顆粒和懸浮物，按照傳統模式運行的弊端是在排泥的同時，會造成大量寶貴的原水碳源流失。而本發明通過全過程生物除臭系統污泥回流管道控制除臭污泥回流量，調整初沉池排泥量，控制初沉池污泥齡，維持初沉池水下一米處污泥濃度，維持初沉池出水混合液中污泥濃度。從而使得初沉池底部大量污泥進行發酵，改變了污水生化性，有效提高了進水VFA含量。生化系統微生物將VFA作為碳源時，有利于PHA的合成，脫氮除磷效率大大提高，在降低生產運行成本的同時，增強了出水水質的穩定性。
3，現有技術中的好氧段末端溶解氧控制在2mg/L以上，生化系統按照全程硝化進行反應，這樣雖然硝化菌活性得到保障，氨氮去除率高，但是內回流帶到缺氧段的溶解氧將先消耗進水碳源，若進水碳源不足，將導致缺氧反硝化無法完全進行。而本發明合理設置在沒有投加MBBR填料的好氧段的溶解氧和在投加MBBR填料的好氧段前中段的溶解氧以及末端溶解氧的各參數。由于溶解氧控制很低，生物池所需風量遠小于常規控制方法，故生物池鼓風機能耗大幅降低，節約生產成本；控制低溶解氧，能夠減少內回流帶到缺氧段的溶解氧消耗進水碳源，提高原水碳源利用率；控制低溶解氧，可促使生化系統發生同步硝化反硝化、短程硝化反硝化、厭氧氨氧化等反應，從而減少了異養脫氮所需碳源。
4，由于現有生活污水的污泥濃度一般在3000-5000mg/L，傳統控制雖然控制低濃度，生物池溶解氧高，出水氨氮穩定，但是總氮需要外加碳源才能達標，需要大量外加碳源來維持反硝化脫氮，從而造成運行成本高昂。本發明合理設置好氧一段、好氧二段、好氧三段具體的污泥濃度，通過設置的高污泥濃度能夠進一步消耗回流及缺氧段溶解氧，增大擴散阻力，從而提高了原水碳源利用率；本發明具體各段設置的相對高污泥濃度可提高反硝化菌的濃度，在缺氧段有效容積一定的條件下，可以更好的利用難降解有機物進行反硝化；本發明具體各段設置的污泥濃度使得菌膠團直徑相對較大，易發生同步硝化反硝化；本發明具體各段設置的污泥濃度硝化菌濃度高，有利于提高系統硝化能力。
5，現有技術中控制污泥齡一般在15天左右。本發明通過調控初沉池及剩余污泥排泥量，并且控制多段(尤其是三段)AO+MBBR工藝的污泥齡在25天左右，通過控制回流污泥量，保證了二沉池污泥不上浮，更為重要的是維持了生化系統(多段AO生物)中水力合理停留時間，合理補充多段AO生物池內的污泥濃度；通過控制除臭污泥的量(配合初沉池內水下一米處的含泥量等參數控制)，使得在初沉內污泥與除臭污泥混合水解發酵而進行開發碳源，該過程也強化了系統脫氮除磷效果；因為系統的微生物會繁殖，這些不同的菌世代時間不一樣，通過控制剩余污泥的量，合理的控制了污泥齡，調整了不同用途的菌種豐度。本發明維持了長泥齡，可以富集更多的硝化菌，提高硝化菌占比，增強系統硝化處理能力；從而使得生化系統內菌群豐富，污染物去除效率得到提高；較長污泥齡可以使污泥絮體沉降速度變快，污泥產泥量極低，在好氧段和缺氧段可以利用微生物內碳源進行反硝化處理。
6，本發明將除臭污泥回流比控制在4-6％(優選為5％)左右，不僅可以有效去除廠內污水臭味，經濟性高，而且可以借助其進行全過程回流，靈活控制初沉池污泥濃度，調控初沉池發酵效果。根據進出水水質變化，污泥外回流比控制在78-82％(優選80％)左右，同時配合低溶解氧，低有機負荷0.03-0.05kgBOD5/(kgMLVSS.d)，促使生化系統發生同步硝化反硝化、短程硝化反硝化和厭氧氨氧化，大量減少生物脫氮所需碳源，實現了在不外加碳源的情況下，系統能夠穩定脫氮，實際出水水質達到并優于出水標準，此法不僅節約了大量藥劑費和設備運行費用，而且提高了系統的抗沖擊能力，具有良好的應用前景。
（發明人：沈傳浩;尹建輝;顧凱;王繼苗;段存禮;陳群;王同勇;田夏一;王佩;王仁禮;張燕;遲文浩;孫揚;蔡宏亮;孫賢鵬;李苗;王曉霞）
