公布日：2022.08.12
申請日：2022.03.28
分類號：C02F1/04(2006.01)I;C02F103/30(2006.01)N
摘要
本發明公開了一種油墨廢水零排放處理裝置及處理方法，包括廢水池、提純罐、冷凝器、油墨罐和純水罐，所述廢水池通過抽液管與所述提純罐連通，所述提純罐內設有攪拌器，所述提純罐設有加熱腔，所述冷凝器的一端通過進氣管與所述提純罐連通，所述冷凝器的另一端通過出液管與所述純水罐連通，所述真空泵安裝在所述純水管的一側，所述真空泵通過負壓管與所述純水罐連通，所述提純罐的下端設有出料口，所述出料口通過放料管與所述油墨罐連通。本發明提供的一種油墨廢水零排放處理裝置及處理方法，本申請利用負壓蒸發對油墨廢水中的水分低溫蒸發，不會改變油墨的結構和性能，可以實現油墨廢水的零排放。
權利要求書
1.一種油墨廢水零排放處理裝置，其特征在于，包括廢水池、提純罐、冷凝器、油墨罐和純水罐，所述廢水池通過抽液管與所述提純罐連通，所述提純罐內設有攪拌器，所述提純罐設有加熱腔，所述冷凝器的一端通過進氣管與所述提純罐連通，所述冷凝器的另一端通過出液管與所述純水罐連通，所述真空泵安裝在所述純水管的一側，所述真空泵通過負壓管與所述純水罐連通，所述提純罐的下端設有出料口，所述出料口通過放料管與所述油墨罐連通。
2.根據權利要求1所述的油墨廢水零排放處理裝置，其特征在于，所述油墨廢水零排放處理裝置包括抽液裝置，所述抽液裝置包括抽液泵、抽液軟管和抽液筒，所述抽液泵安裝在所述抽液管上，所述抽液筒的上端設有開口，所述抽液筒的下端設有抽液口，所述抽液軟管的一端與所述抽液口相連接，所述抽液軟管的另一端與所述抽液管相連接，所述開口的上端設有連接框架，所述連接框架包括連接圈，所述連接圈的下端均勻地設有三根連接桿，所述連接桿的另一端與所述抽液筒相連接，所述連接桿連接有漂浮體。
3.根據權利要求1所述的油墨廢水零排放處理裝置，其特征在于，所述油墨廢水零排放處理裝置包括水浴加熱裝置，所述水浴加熱裝置包括加熱水箱、加熱器和循環泵，所述加熱水箱的下端設有熱水出水口，所述加熱腔的下端設有熱水進水口，所述循環泵的進水端與所述熱水出水口相連接，所述循環泵的出水端與所述熱水進水口相連接，所述加熱腔的上端設有循環出水口，所述加熱水箱的上端設有循環進水口，所述循環進水口與所述循環出水口相連接。
4.根據權利要求3所述的油墨廢水零排放處理裝置，其特征在于，所述水浴加熱裝置包括積垢過濾器，所述積垢過濾器包括第一殼體，所述第一殼體的一側設有過濾進口，所述過濾進口與所述熱水出水口相連接，所述第一殼體的另一側設有過濾出口，所述過濾出口與所述循環泵的進水端相連接，所述第一殼體的上端設有排氣口，所述第一殼體內設有第一濾網，所述過濾進口和所述過濾出口對應于所述第一濾網的兩側。
5.根據權利要求1所述的油墨廢水零排放處理裝置，其特征在于，所述油墨廢水零排放處理裝置包括蒸汽過濾器，所述蒸汽過濾器包括第二殼體，所述第二殼體的上端設有殼體蓋，所述殼體蓋的下端設有過濾管，所述第二殼體的一端設有氣體進口，所述氣體進口與所述過濾管連通，所述殼體蓋在所述過濾管的一側設有過濾孔，所述殼體蓋的另一端設有氣體出口，所述氣體出口與所述過濾孔連通，所述過濾管外套設有第二濾網，所述第二濾網覆蓋所述過濾孔。
6.根據權利要求1所述的油墨廢水零排放處理裝置，其特征在于，所述提純罐上設有第一溫度計和第二溫度計，所述第一溫度計用于檢測室溫，所述第二溫度計用于檢測所述提純罐內油墨廢水的溫度。
7.根據權利要求1所述的油墨廢水零排放處理裝置，其特征在于，所述提純罐上設有第一氣壓表，所述第一氣壓表用于檢測所述提純罐內的氣壓，所述純水罐上設有第二氣壓表，所述第二氣壓表用于檢測所述純水罐內的氣壓。
8.根據權利要求1所述的油墨廢水零排放處理裝置，其特征在于，所述放料管上設有放料閥，所述放料閥用于控制所述提純罐放料。
9.根據權利要求1所述的油墨廢水零排放處理裝置，其特征在于，所述出料口設有分流器，所述放料管與所述分流器的一端相連接，所述分流器的另一端連接有排水管，所述排水管上設有排水閥，所述排水管連接至所述廢水池，所述純水罐上設有清洗管，所述清洗管與所述提純罐相連通，所述清洗管上連接有清洗泵。
10.一種油墨廢水零排放處理方法，根據權利要求1-9所述的油墨廢水零排放處理裝置，其特征在于，包括以下步驟：步驟S1、關閉放料閥和排水閥，將抽液筒放置在廢水池中，抽取油墨廢水的上層液體并泵入至提純罐中；步驟S2、開啟真空泵向所述純水罐中抽真空，同時不斷攪拌提純罐中的油墨廢水，通過加熱腔對油墨廢水進行水浴加熱，加熱至高于室溫5℃以上，并不斷向冷凝器中通入空氣冷卻；步驟S3、油墨廢水中的水分經過負壓蒸發和冷卻后流入純水罐中，當油墨廢水中的水蒸發后開啟放料閥，將提純罐中剩余的濃縮油墨排出，并收集在油墨罐中；步驟S4、將提純罐中的濃縮油墨完全排出后，再關閉放料閥并打開排水閥，再將純水罐中的水泵入提純罐中，沖洗提純罐并通過排水管排出至廢水池中。
發明內容
為解決技術現有技術的不足，本發明目的在于提供一種油墨廢水零排放處理裝置及處理方法。
為實現上述目的，本發明提供了以下技術方案：

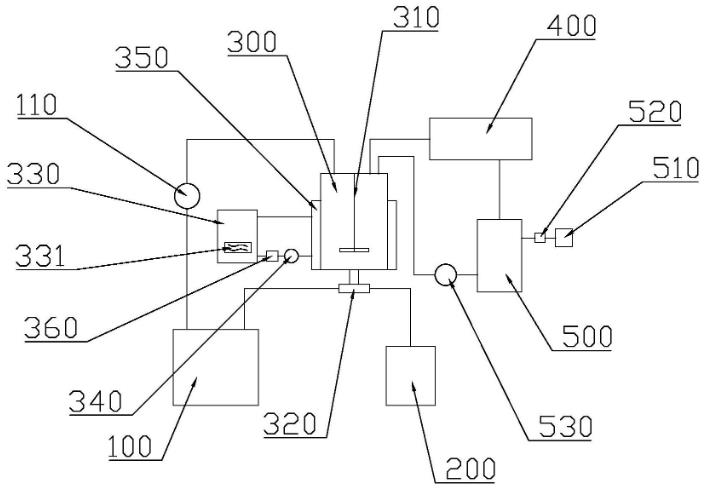

一種油墨廢水零排放處理裝置，包括廢水池、提純罐、冷凝器、油墨罐和純水罐，所述廢水池通過抽液管與所述提純罐連通，所述提純罐內設有攪拌器，所述提純罐設有加熱腔，所述冷凝器的一端通過進氣管與所述提純罐連通，所述冷凝器的另一端通過出液管與所述純水罐連通，所述真空泵安裝在所述純水管的一側，所述真空泵通過負壓管與所述純水罐連通，所述提純罐的下端設有出料口，所述出料口通過放料管與所述油墨罐連通。
優選地，所述油墨廢水零排放處理裝置包括抽液裝置，所述抽液裝置包括抽液泵、抽液軟管和抽液筒，所述抽液泵安裝在所述抽液管上，所述抽液筒的上端設有開口，所述抽液筒的下端設有抽液口，所述抽液軟管的一端與所述抽液口相連接，所述抽液軟管的另一端與所述抽液管相連接，所述開口的上端設有連接框架，所述連接框架包括連接圈，所述連接圈的下端均勻地設有三根連接桿，所述連接桿的另一端與所述抽液筒相連接，所述連接桿連接有漂浮體。
優選地，所述油墨廢水零排放處理裝置包括水浴加熱裝置，所述水浴加熱裝置包括加熱水箱、加熱器和循環泵，所述加熱水箱的下端設有熱水出水口，所述加熱腔的下端設有熱水進水口，所述循環泵的進水端與所述熱水出水口相連接，所述循環泵的出水端與所述熱水進水口相連接，所述加熱腔的上端設有循環出水口，所述加熱水箱的上端設有循環進水口，所述循環進水口與所述循環出水口相連接。
優選地，所述水浴加熱裝置包括積垢過濾器，所述積垢過濾器包括第一殼體，所述第一殼體的一側設有過濾進口，所述過濾進口與所述熱水出水口相連接，所述第一殼體的另一側設有過濾出口，所述過濾出口與所述循環泵的進水端相連接，所述第一殼體的上端設有排氣口，所述第一殼體內設有第一濾網，所述過濾進口和所述過濾出口對應于所述第一濾網的兩側。
優選地，所述油墨廢水零排放處理裝置包括蒸汽過濾器，所述蒸汽過濾器包括第二殼體，所述第二殼體的上端設有殼體蓋，所述殼體蓋的下端設有過濾管，所述第二殼體的一端設有氣體進口，所述氣體進口與所述過濾管連通，所述殼體蓋在所述過濾管的一側設有過濾孔，所述殼體蓋的另一端設有氣體出口，所述氣體出口與所述過濾孔連通，所述過濾管外套設有第二濾網，所述第二濾網覆蓋所述過濾孔。
優選地，所述提純罐上設有第一溫度計和第二溫度計，所述第一溫度計用于檢測室溫，所述第二溫度計用于檢測所述提純罐內油墨廢水的溫度。
優選地，所述提純罐上設有第一氣壓表，所述第一氣壓表用于檢測所述提純罐內的氣壓，所述純水罐上設有第二氣壓表，所述第二氣壓表用于檢測所述純水罐內的氣壓。
優選地，所述放料管上設有放料閥，所述放料閥用于控制所述提純罐放料。
優選地，所述出料口設有分流器，所述放料管與所述分流器的一端相連接，所述分流器的另一端連接有排水管，所述排水管上設有排水閥，所述排水管連接至所述廢水池，所述純水罐上設有清洗管，所述清洗管與所述提純罐相連通，所述清洗管上連接有清洗泵。
一種油墨廢水零排放處理方法，包括以下步驟：
步驟S1、關閉放料閥和排水閥，將抽液筒放置在廢水池中，抽取油墨廢水的上層液體并泵入至提純罐中；
步驟S2、開啟真空泵向所述純水罐中抽真空，同時不斷攪拌提純罐中的油墨廢水，通過加熱腔對油墨廢水進行水浴加熱，加熱至高于室溫5℃以上，并不斷向冷凝器中通入空氣冷卻；
步驟S3、油墨廢水中的水分經過負壓蒸發和冷卻后流入純水罐中，當油墨廢水中的水蒸發后開啟放料閥，將提純罐中剩余的濃縮油墨排出，并收集在油墨罐中；
步驟S4、將提純罐中的濃縮油墨完全排出后，再關閉放料閥并打開排水閥，再將純水罐中的水泵入提純罐中，沖洗提純罐并通過排水管排出至廢水池中。
本發明公開的一種油墨廢水零排放處理裝置及處理方法，與現有技術不同的是，其有益效果在于：
1、本申請利用負壓蒸發的原理，實現對油墨廢水中的水分低溫蒸發，并通過冷凝將蒸發的水分冷凝收集，在低溫蒸發的過程中，油墨的結構和性能不會收到影響，可以保持油墨的性能；
2、本申請能夠?qū)⒂湍珡U水中的水分和油墨分離開，可以將水分和油墨單獨收集出，并可與實現對水分和油墨的重新利用，可以實現油墨廢水的零排放，更加的環保實用；
3、本申請僅需在室溫5℃以上就可以處理油墨廢水，不需要添加其他的試劑，處理過程更加低耗，更加節能，成本更低。
（發明人：張震華;張錦浩）
