公布日：2022.04.19
申請日：2021.12.24
分類號：C02F9/14(2006.01)I
摘要

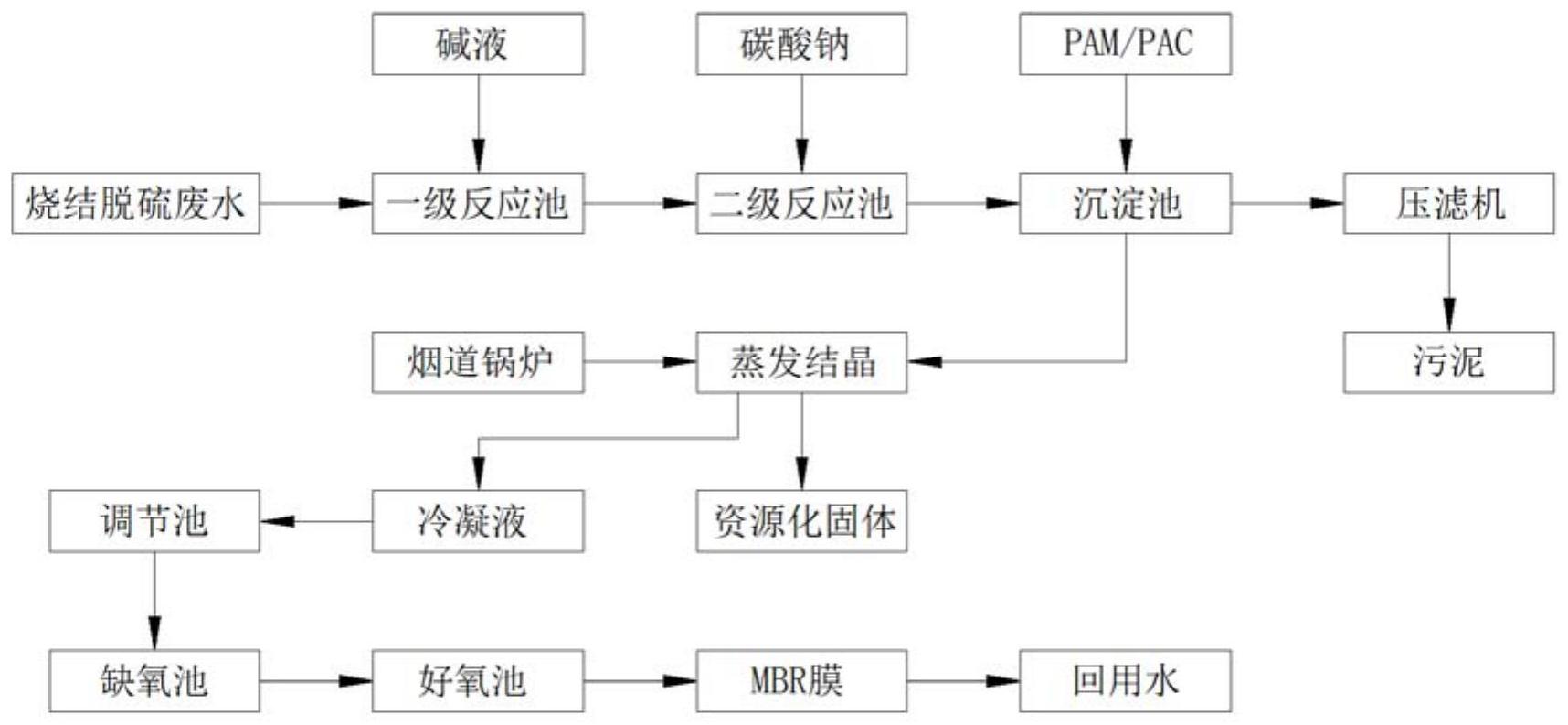

本發明公開了一種燒結脫硫廢水脫鹽資源化處理方法，包括燒結脫硫廢水進入一級反應池調堿，去除廢水中的鎂離子，降低廢水硬度，然后進入二級反應池，去除廢水中的鈣離子，進一步降低廢水硬度，反應池溢流清液進入沉淀池，進行絮凝沉淀，去除廢水中多余的重金屬和氟離子，沉淀池底部沉淀物進入板框壓濾機進行脫水，回收污泥。沉淀池上清液進入蒸發系統進行蒸發結晶，蒸發系統采用煙道鍋爐回收的熱量進行再利用，回收資源化無機鹽，蒸發系統產生的冷凝液依次通過厭氧池和好氧池，除去冷凝液中少量有機物，最后通過MBR膜達到中水回用的目的。本發明工藝路線簡單，節能減排，整套工藝通過高程度的自動化，可實現無人值守。
權利要求書
1.一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，包括如下步驟：S1：燒結脫硫廢水進入一級反應池進行調堿處理，去除廢水中的鎂離子，然后進入二級反應池，去除廢水中的鈣離子。S2：二級反應池溢流清液進入沉淀池，進行絮凝沉淀，去除廢水中多余的重金屬和氟離子，沉淀池底部沉淀物進入板框壓濾機進行脫水，回收污泥。S3：沉淀池上清液進入蒸發系統進行蒸發結晶，回收資源化無機鹽，蒸發系統產生的冷凝液依次通過調節池、厭氧池和好氧池，除去冷凝液中少量有機物，最后通過MBR膜過濾器進行過濾，即得。
2.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，所述一級反應池內廢水利用堿液調節PH至8.6-9.8，沉淀去除廢水中的鎂離子。
3.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，所述二級反應池采用碳酸鈉作為藥劑沉淀廢水中的鈣離子。
4.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，所述沉淀池采用PAC和PAM同時作為絮凝劑，用于去除廢水中的重金屬和氟離子，并在池底行程絮凝沉淀。
5.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，所述沉淀池的池底絮凝物經螺桿泵送至板框壓濾機進行脫水。
6.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，所述蒸發結晶系統熱源來自于余熱回收鍋爐對脫硫廢水煙道器內的熱量進行回收再利用。
7.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，所述蒸發結晶系統為二效蒸發系統或三效蒸發系統或MVR蒸發系統。
8.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，所述蒸發結晶系統配備有預熱器，對蒸發產生的高溫冷凝液進行熱量回收，以利于后段的冷凝液生化對溫度的需求。
9.根據權利要求1所述的一種燒結脫硫廢水脫鹽資源化處理方法，其特征在于，最終處理得到的冷凝液pH為6.5-8.5，COD在50mg/l，以下，TDS在100mg/l以下。
發明內容
為克服上述技術問題，本發明提供了一種燒結脫硫廢水脫鹽資源化處理方法，該工藝路線簡單，操作運行可靠，通過將前處理、生化和蒸發結晶創新的結合在一起，不僅實現了對廢熱的回收利用，達到節能減排的目的，使回用水含鹽量達到直接排放的指標，同時對燒結脫硫廢水中的無機鹽進行了資源化回收再利用。
本發明所采用的技術方案是：
一種燒結脫硫廢水脫鹽資源化處理方法，包括如下步驟：
S1：燒結脫硫廢水進入一級反應池進行調堿處理，去除廢水中的鎂離子，降低廢水硬度，然后進入二級反應池，去除廢水中的鈣離子，進一步降低廢水硬度；
S2：二級反應池溢流清液進入沉淀池，進行絮凝沉淀，去除廢水中多余的重金屬和氟離子，沉淀池底部沉淀物進入板框壓濾機進行脫水，回收污泥；
S3：沉淀池上清液進入蒸發系統進行蒸發結晶，蒸發系統采用煙道鍋爐回收的熱量進行再利用，回收資源化無機鹽，蒸發系統產生的冷凝液依次通過調節池、厭氧池和好氧池，除去冷凝液中少量有機物，最后通過MBR膜過濾器達到中水回用的目的。
作為本發明的進一步改進，所述一級反應池內廢水利用堿液調節PH至8.6-9.8，沉淀去除廢水中的鎂離子。
作為本發明的進一步改進，所述二級反應池采用碳酸鈉作為藥劑沉淀廢水中的鈣離子。
作為本發明的進一步改進，所述沉淀池采用PAC和PAM同時作為絮凝劑，用于去除廢水中的重金屬和氟離子，并在池底行程絮凝沉淀。
作為本發明的進一步改進，所述沉淀池的池底絮凝物經螺桿泵送至板框壓濾機進行脫水。
作為本發明的進一步改進，所述蒸發結晶系統熱源來自于余熱回收鍋爐對脫硫廢水煙道器內的熱量進行回收再利用。
作為本發明的進一步改進，所述蒸發結晶系統為二效蒸發系統或三效蒸發系統或MVR蒸發系統。
作為本發明的進一步改進，所述蒸發結晶系統配備有預熱器，對蒸發產生的高溫冷凝液進行熱量回收，以利于后段的冷凝液生化對溫度的需求。
作為本發明的進一步改進，最終處理得到的冷凝液pH為6.5-8.5，COD在50mg/l，以下，TDS在100mg/l以下。
作為本發明帶來的有益效果：本發明通過實用的物理化學手段將燒結脫硫廢水進行簡單除硬、絮凝沉淀處理后，將影響脫鹽處理的鈣鎂離子和重金屬離子進行脫除，其中脫除后的污泥進入板框壓濾機進行壓濾回收，上清液排入到蒸發結晶裝置進行固液分離。將燒結脫硫廢水中的無機鹽進行資源化回收，經蒸發結晶產生的冷凝液水質有明顯的提高，該工藝同時考慮到蒸發結晶產生的冷凝液會有少量部分有機物夾帶，進而影響中水排放，故在蒸發結晶冷凝液后段設置生化和膜工藝系統進行二次深度處理，以滿足冷凝液的直排的標準。本發明所提及的蒸發結晶系統采用強制循環蒸發形式，故不受物料含鹽量的影響；采用煙道余熱進行提供蒸發系統連續運行的能源，在不受蒸發形式的限制的同時，充分利用了生產廠區內的廢熱，將廠區內的廢熱回收再利用，大大降低了系統總能耗，減輕了企業65％的生產成本，提高了企業利潤。本發明就燒結脫硫廢水處理工藝作出了改進，可以實現98.5％的廢水回用，同時實現了工業廢鹽的資源化回收，減少了工業污水的排放，減輕了企業負擔。
（發明人：王曉克;韓曉星;陳亞;沈建;張樂;毛科恒;李國豪;李婷;趙佳佳）
