公布日：2023.03.31
申請日：2022.11.16
分類號：C02F1/467(2006.01)I;C02F1/46(2006.01)I
摘要
本發明公開了一種多維電催化氧化污水處理設備，涉及污水處理技術領域，包括設備架；電解槽，電解槽安裝在設備架上，電解槽內設有電解裝置，電解槽內填充有催化顆粒，催化顆粒覆蓋電解裝置，電解槽的底部連通有進水管，進水管上設有進水泵；緩沖槽，緩沖槽與電解槽鄰接，使得污水可從電解槽的上部溢流至緩沖槽中，緩沖槽連通有排水管，排水管上設有排水泵；噴淋裝置，噴淋裝置設置在電解槽的上方，能夠?qū)﹄娊獠蹆?nèi)進行噴淋。本發明的多維電催化氧化污水處理設備，結合電解工藝和催化顆粒，對污水進行電催化氧化處理，設備集成度高，可以進行串聯或并聯組成工作組，便于調整污水處理量及處理效果。
權利要求書

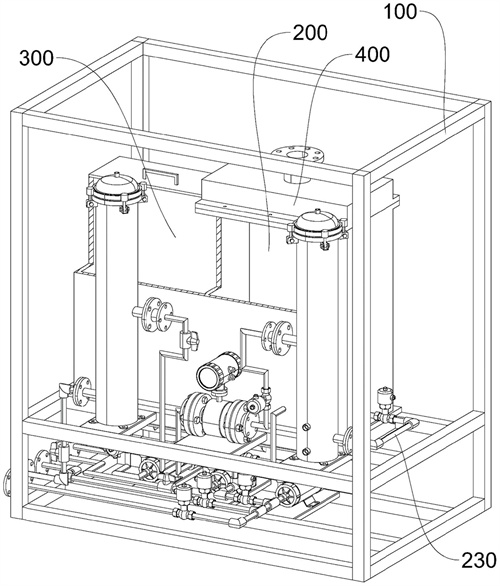

1.一種多維電催化氧化污水處理設備，其特征在于，包括：設備架(100)；電解槽(200)，所述電解槽(200)安裝在所述設備架(100)上，所述電解槽(200)內設有電解裝置(210)，所述電解槽(200)內填充有催化顆粒(220)，所述催化顆粒(220)覆蓋所述電解裝置(210)，所述電解槽(200)的底部連通有進水管(230)，所述進水管(230)上設有進水泵(231)；緩沖槽(300)，所述緩沖槽(300)與所述電解槽(200)鄰接，使得污水可從所述電解槽(200)的上部溢流至所述緩沖槽(300)中，所述緩沖槽(300)連通有排水管(310)，所述排水管(310)上設有排水泵(320)；噴淋裝置(400)，所述噴淋裝置(400)設置在所述電解槽(200)的上方，能夠?qū)λ鲭娊獠?/span>(200)內進行噴淋。
2.根據權利要求1所述的多維電催化氧化污水處理設備，其特征在于：所述電解裝置(210)包括多塊正極板(211)和多塊負極板(212)，所述正極板(211)與所述負極板(212)交替分布，豎向設置在所述電解槽(200)內。
3.根據權利要求2所述的多維電催化氧化污水處理設備，其特征在于：所述電解槽(200)內設有均布板(240)，所述均布板(240)的板面上設有多個均勻排列的通孔，且通孔直徑小于所述催化顆粒(220)的直徑，所述均布板(240)設置在所述進水管(230)的出口與所述電解裝置(210)之間，使得污水通過所述均布板(240)上的通孔后到達所述電解裝置(210)處，所述催化顆粒(220)填充在所述均布板(240)的上方，以覆蓋所述電解裝置(210)。
4.根據權利要求1所述的多維電催化氧化污水處理設備，其特征在于：所述電解槽(200)連通有清洗裝置(500)，所述清洗裝置(500)用于向所述電解槽(200)內通入酸洗液。
5.根據權利要求4所述的多維電催化氧化污水處理設備，其特征在于：所述清洗裝置(500)包括清洗泵(510)、酸洗管(520)和水洗管(530)，所述酸洗管(520)上設有酸洗閥(521)，所述水洗管(530)上設有水洗閥(531)，所述酸洗管(520)和所述水洗管(530)均與所述清洗泵(510)的進液口連通，所述清洗泵(510)的出口與所述電解槽(200)之間設有連通的第一過水管(540)，所述第一過水管(540)上設有清洗閥(541)，所述電解槽(200)還設有第二過水管(550)，所述第二過水管(550)上設有回流閥(551)，所述第二過水管(550)與所述酸洗管(520)和所述水洗管(530)同時連通。
6.根據權利要求1所述的多維電催化氧化污水處理設備，其特征在于：所述進水管(230)上設有第一過濾器(610)，所述第一過濾器(610)處于所述進水泵(231)與所述電解槽(200)之間。
7.根據權利要求1所述的多維電催化氧化污水處理設備，其特征在于：所述排水管(310)上設有第二過濾器(620)，所述第二過濾器(620)處于所述排水泵(320)的出口側。
8.根據權利要求1所述的多維電催化氧化污水處理設備，其特征在于：所述電解槽(200)和所述緩沖槽(300)的底部分別連通有排空管(630)，所述排空管(630)上對應設有排空閥(631)。
9.根據權利要求1所述的多維電催化氧化污水處理設備，其特征在于：所述電解槽(200)連通有進氣管(640)。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種多維電催化氧化污水處理設備，結合電解工藝和催化顆粒，對污水進行電催化氧化處理，設備集成度高，可以進行串聯或并聯組成工作組，便于調整污水處理量及處理效果。
根據本發明實施例的多維電催化氧化污水處理設備，包括：設備架；
電解槽，所述電解槽安裝在所述設備架上，所述電解槽內設有電解裝置，所述電解槽內填充有催化顆粒，所述催化顆粒覆蓋所述電解裝置，所述電解槽的底部連通有進水管，所述進水管上設有進水泵；
緩沖槽，所述緩沖槽與所述電解槽鄰接，使得污水可從所述電解槽的上部溢流至所述緩沖槽中，所述緩沖槽連通有排水管，所述排水管上設有排水泵；
噴淋裝置，所述噴淋裝置設置在所述電解槽的上方，能夠?qū)λ鲭娊獠蹆?nèi)進行噴淋。
根據本發明實施例的多維電催化氧化污水處理設備，至少具有如下有益效果：設備架提供安裝基礎；污水接進水管，進水泵將污水泵送至電解槽中，待污水淹沒電解裝置后通電，經催化顆粒和污水導通，使污水中的有機物質被氧化，以減少有機物含量；經電解處理的污水從電解槽的上部溢流至緩沖槽中，污水由下至上流動，能夠增加污水中有機物的停留時間，促進氧化，緩沖槽能夠收集處理過的污水，靜置處理后便于排出；噴淋裝置可以對電解槽內進行噴淋水霧，以消除污水電解時產生的大量浮沫，避免浮沫攜帶污水溢出電解槽，污染設備內部；所有部件均集成在設備架上，當單個多維電催化氧化污水處理設備的處理效果不佳時，可以將排水管與下一臺多維電催化氧化污水處理設備的進水管串聯，進一步進行電解處理；需要提高單位時間污水的處理量時，可以將進水管進行并聯，以增加污水處理容量。
根據本發明的一些實施例，所述電解裝置包括多塊正極板和多塊負極板，所述正極板與所述負極板交替分布，豎向設置在所述電解槽內。
根據本發明的一些實施例，所述電解槽內設有均布板，所述均布板的板面上設有多個均勻排列的通孔，且通孔直徑小于所述催化顆粒的直徑，所述均布板設置在所述進水管的出口與所述電解裝置之間，使得污水通過所述均布板上的通孔后到達所述電解裝置處，所述催化顆粒填充在所述均布板的上方，以覆蓋所述電解裝置。
根據本發明的一些實施例，所述均布板上開設有多條安裝槽，所述安裝槽的排列方向與所述正極板和所述負極板的排列方向一致，使得所述正極板和所述負極板的底邊分別能夠插裝在所述安裝槽上。
根據本發明的一些實施例，所述電解槽連通有清洗裝置，所述清洗裝置用于向所述電解槽內通入酸洗液。
根據本發明的一些實施例，所述清洗裝置包括清洗泵、酸洗管和水洗管，所述酸洗管上設有酸洗閥，所述水洗管上設有水洗閥，所述酸洗管和所述水洗管均與所述清洗泵的進液口連通，所述清洗泵的出口與所述電解槽之間設有連通的第一過水管，所述第一過水管上設有清洗閥，所述電解槽還設有第二過水管，所述第二過水管上設有回流閥，所述第二過水管與所述酸洗管和所述水洗管同時連通。
根據本發明的一些實施例，所述進水管上設有第一過濾器，所述第一過濾器處于所述進水泵與所述電解槽之間。
根據本發明的一些實施例，所述排水管上設有第二過濾器，所述第二過濾器處于所述排水泵的出口側。
根據本發明的一些實施例，所述電解槽和所述緩沖槽的底部分別連通有排空管，所述排空管上對應設有排空閥。
根據本發明的一些實施例，所述電解槽連通有進氣管。
（發明人：李正長）
