公布日：2022.10.18

申請日：2022.08.09

分類號：C02F9/14(2006.01)I;C02F3/00(2006.01)I;C02F3/30(2006.01)I;C02F1/28(2006.01)N;C02F1/40(2006.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種載體可再生循環的多相流污染物處理工藝，工藝使用活性炭作為載體，快速吸附流體態污泥或工業污水并為厭氧與好氧微生物提供生長載體，使其快速成核；然后依靠厭氧與好氧微生物在三相流化床內分解有機污染物，完成對有機污染物的凈化；反應中產生的失效的活性炭載體使用濕式氧化法再生。本發明具有處理有機物范圍廣、效果好、反應時間短、反應器容積小，占地少，投資低，幾乎沒有二次污染，可回收有用物質和能量回收自持等優勢。本發明中迄今首次結合應用了活性炭載體循環流化床和濕法氧化再生載體兩項技術用于處理不同種類污水及流體態污泥。解決了工業污泥的去處問題，也對多種行業的多種污水提出了比較通用性的解決方案。

權利要求書

1.一種載體可再生循環的多相流污染物處理工藝，其特征在于，工藝使用活性炭作為載體，快速吸附流體態污泥或工業污水并為厭氧與好氧微生物提供生長載體，使其快速成核；然后依靠厭氧與好氧微生物在三相流化床內分解有機污染物，完成對有機污染物的凈化；反應中產生的失效的活性炭載體使用濕式氧化法再生。

2.根據權利要求1所述的一種載體可再生循環的多相流污染物處理工藝，其特征在于，所述工藝的具體方法包括如下步驟：S1.對流體態污泥或工業污水進行預處理對流體態污泥或工業污水進行粒徑和除油處理，去除大的無機物以及表層上的有機物；S2.預混合將預處理后的污水與污泥、活性炭載體混合，并攪拌均勻；S3.使用三相流化床反應處理使用射流器將S2所得混合物充分打碎后，自下而上射入三相流化床內；同時，自上而下加入新的活性炭載體；由S2來的混合物在射流器的作用下與空氣混合形成上升多相流，在三相流化床中上升至頂部，與新投入的活性炭載體相遇，有機污染物并被再次吸附與氧化，，氣體在達到最大氧化效率后少量外排，含固液體下沉，并從三相流化床下部外排；依污水性質不同，所述三相流化床反應器進行多級設置，依次分步進行厭氧反應和好氧反應；S4.反應產物處理三相流化床反應生成的產物及處理方法如下：小分子可燃?xì)怏w：三相流化床進行厭氧反應的單元生成甲烷等小分子可燃?xì)怏w，經統一收集儲存后作為沼氣外輸；處理后的污水：經過三相流化床反應器處理過的污水送入二沉池進行沉降處理，水體達標外排，沉降后的炭泥一部分作為循環污泥輸送至S2進行循環使用，一部分作為剩余污泥進行濕式氧化處理；含固液體：三相流化床底部排出的含固液體主要成分為含有載體的活性污泥，會進行濕式氧化再生處理；S5.濕式氧化法再生活性炭載體二沉池沉降的炭泥與三相流化床底部排出的含有載體的活性污泥形成含固率5-10％的固液二相流，與空氣或氧氣一起進行預加熱，達到再生條件后在多流向濕氧反應器中與氧化劑反應，分解活性炭載體上吸附的有機物，使其恢復吸附活性，然后經過與進料換熱冷卻、氣液分離后，回流至三相流化床處進行再利用。

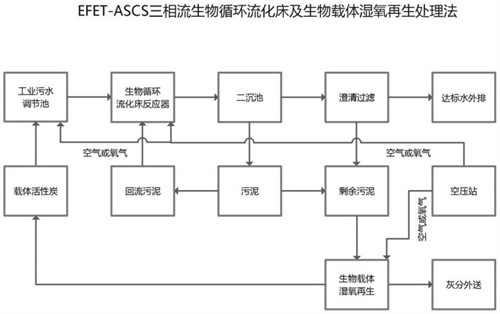

3.一種基于權利要求1所述的載體可再生循環的多相流處理污染物處理系統，其特征在于，包括:初沉池、混合罐、三相流化床反應器、氣柜、二沉池和濕氧化反應單元；所述三相流化床反應器包括進行厭氧反應的一級反應器和進行好氧反應的二級反應器，所述一級反應器和二級反應器結構相同，但在反應時所滿足的環境條件不同，所述一級反應器需要滿足溫度要求實現厭氧反應，所述二級反應器注入空氣實現好氧反應；流體態污泥或工業污水進入初沉池，進行除雜處理和除油處理，然后將工業廢水輸入至混合罐內；流體態污泥或工業污水在混合管內與新的活性炭載體以及回流的污泥一起混合，混合罐內設有慢速攪拌器，流體態污泥或工業污水、新的活性炭載體和回流污泥經攪拌器混合后，經進料泵送入射流器；并與射流器側線引入的空氣充分混合后組成多相流從底部內桶注入三相流化床反應器，三相流化床反應器頂部由設定流程自上而下添加新的活性炭載體，在此處新炭載體與污泥與污水的多相流充分混合逆流接觸，在好氧菌的作用下進行氧化反應，反應的剩余氣體由頂部排出；如果是厭氧反應，此處生成小分子可燃?xì)怏w從頂部排出后進入氣柜儲存用于外輸沼氣；反應沉降的含水污泥經三相流化床反應器內部設置的環形空隙流下至底部，并再次被引導氣引至內桶，再次進行氧化循環；如此循環往復，以載體為核心的污泥漸漸長大后，沉降至底部排出，此時可以通過射流器進入二級反應器；經過一級反應器厭氧反應后的含水污泥經射流器注入二級反應器后與氧氣混合組成的多相流，在二級反應器內好氧細菌的作用下，經過多次循環得以凈化，生成的氣體從頂部排出，二級反應器頂部的出水輸送至二沉池；三相流化床反應器頂部排出的清水經二沉池沉淀后，作為達標出水排出；三相流化床反應器排出的失效載體污泥和二沉池沉降下的剩余炭泥被輸送至濕式氧化反應單元；所述濕式氧化反應單元包括高壓泵、換熱器、多流向濕氧反應器和氣液分離器固液分離器，所述三相流化床反應器的失效載體和二沉池沉降的炭泥所組成的混合多相流體，經高壓泵輸入換熱器加熱，然后從底部進入多流相濕氧反應器，同時利用空氣壓縮機將高壓空氣鼓入多相流濕氧反應器中，反應中保持多相流濕氧反應器內的氧化溫度和壓力，保證氧化反應始終處于高溫液相中，按照一定的液體空速自下而上完成氧化反應，反應器內設多層開孔塔盤，反應結束后生成的恢復活性的活性炭載體經換熱器冷卻，然后進入分離器分離氣液，氣體排出，液體及其內部含有的活性炭重新輸入混合罐、一級反應器或二級反應器內。

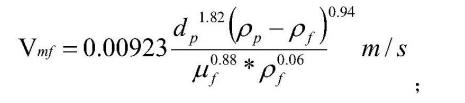

4.根據權利要求3所述的一種載體可再生循環的多相流處理污染物處理系統，其特征在于，所述三相流化床反應器的最低流化速度為：其中，Vmf為三相流化床反應器的最低流化速度，dp為顆粒的粒徑，ρf為流體密度，μf為流體黏度。

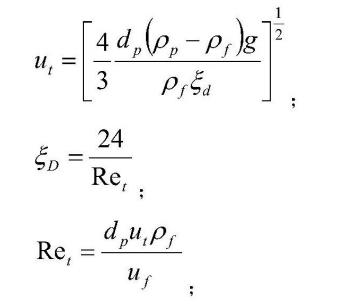

5.根據權利要求3所述的一種載體可再生循環的多相流處理污染物處理系統，其特征在于，所述載體的沉降速度為：其中，ξd為阻力系數，當REt確定了，反應器內循環中的載體顆粒的沉降速度也就可以確定了，這一速度在整個內循環期間是變化的，顆粒長大至0.4-1mm中的某個具體值時，系統將進入內循環反應器的排泥流程。

6.根據權利要求3所述的一種載體可再生循環的多相流處理污染物處理系統，其特征在于，所述三相流化床反應器中顆粒為微型顆粒，載體顆粒的正態分布范圍是0-100微米。

7.根據權利要求1所述的一種載體可再生循環的多相流污染物處理工藝，其特征在于，所述流體態污泥或工業污水的含水量為90-95％。

8.根據權利要求3所述一種載體可再生循環的多相流處理污染物處理系統，其特征在于，所述一級反應器和二級反應器的數量為一個或多個，所述一級反應器或二級反應器串聯或并聯連接。

（發明人：吳方國;吳國熙）
