公布日：2022.08.09
申請日：2022.05.05
分類號：C02F9/02(2006.01)I;C02F9/04(2006.01)I
摘要
本發明公開了一種物化法深度處理焦化廠污水的一體化設備，涉及污水處理技術領域，具體為一種物化法深度處理焦化廠污水的一體化設備，包括污水處理箱，所述污水處理箱的外側固定安裝有支撐塊，所述支撐塊的上方固定安裝有伸縮柱，所述污水處理箱的上方固定安裝有支撐架。該物化法深度處理焦化廠污水的一體化設備，通過在污水處理箱內腔的底壁固定安裝引流套，使引流套的內部固定套裝支撐盤，在外側的兩個支撐盤的內部固定套裝引流螺旋槳，可控制污水處理箱的內腔水進行流動，提高污水和凈化料之間的混合速度，同時利用粉碎葉輪和錐刺的設置可將混入過濾板下方的結塊物進行攪碎，避免引流螺旋槳的卡死。
權利要求書

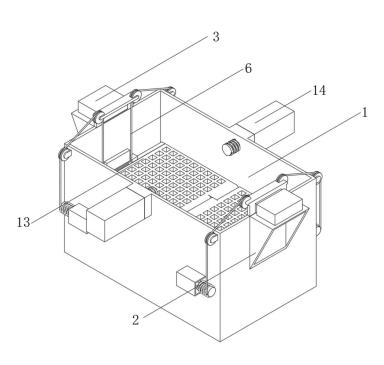

1.一種物化法深度處理焦化廠污水的一體化設備，包括污水處理箱(1)，其特征在于：所述污水處理箱(1)的外側固定安裝有支撐塊(2)，所述支撐塊(2)的上方固定安裝有伸縮柱(3)，所述污水處理箱(1)的上方固定安裝有支撐架(4)，所述污水處理箱(1)的外側和支撐架(4)的外側活動連接有支撐滑輪(5)，所述污水處理箱(1)的外部固定安裝有第一伺服電機(8)，所述第一伺服電機(8)輸出軸的外部固定連接有鉸鏈軸(9)，所述鉸鏈軸(9)和支撐滑輪(5)的外部活動套裝有鉸鏈(6)，所述鉸鏈(6)內側的底端固定連接有連接套(7)，所述連接套(7)的內側固定套裝有連接塊(10)，所述連接塊(10)的底部固定連接有對折塊(11)，所述對折塊(11)的內腔活動套裝有活動軸(12)，所述活動軸(12)的外部活動套裝有過濾板(13)，所述污水處理箱(1)內腔的底壁固定安裝有引流套(19)，所述引流套(19)的內腔固定套裝有支撐盤(20)，右側兩個所述支撐盤(20)的內側固定安裝有引流螺旋槳(21)，中部兩個支撐盤(20)的內側固定安裝有粉碎葉輪(22)。
2.根據權利要求1所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述污水處理箱(1)的外側固定連接有固定套(14)，所述固定套(14)的內腔固定連接有限位套(15)，所述限位套(15)的內腔固定套裝有限位彈簧(16)，所述限位套(15)的內側固定連接有第二伺服電機(17)，所述第二伺服電機(17)輸出軸的內側固定安裝螺紋柱(18)。
3.根據權利要求1所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述引流套(19)的內腔固定套裝有固定板(23)，所述固定板(23)的左側固定連接有支撐彈簧(24)，所述支撐彈簧(24)的左端固定連接有活動板(25)，所述活動板(25)的左端固定安裝有錐刺(26)。
4.根據權利要求1所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述鉸鏈(6)的外側鉸接在鉸鏈軸(9)的外部，所述伸縮柱(3)的輸出軸向內延伸至支撐架(4)的內側。
5.根據權利要求2所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：兩個所述過濾板(13)通過活動軸(12)活動連接，所述活動軸(12)的長度值小于過濾板(13)的長度值，所述活動軸(12)的直徑值小于過濾板(13)的厚度值。
6.根據權利要求2所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述污水處理箱(1)的前后壁開設有適配螺紋柱(18)的螺孔，所述螺紋柱(18)向內延伸至污水處理箱(1)的內腔。
7.根據權利要求3所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述活動板(25)活動套裝在引流套(19)的內腔，所述固定板(23)位于引流套(19)內腔的內側。
8.根據權利要求3所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述過濾板(13)位于引流套(19)的上方，所述錐刺(26)的水平截面呈三角形。
9.根據權利要求1所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述過濾板(13)的外側和污水處理箱(1)的內側貼合，兩個所述過濾板(13)的內側相互貼合。
10.根據權利要求1所述的一種物化法深度處理焦化廠污水的一體化設備，其特征在于：所述活動板(25)和固定板(23)左右相互平行，所述活動板(25)的外側和引流套(19)的內壁相互貼合。
發明內容
針對現有技術的不足，本發明提供了一種物化法深度處理焦化廠污水的一體化設備，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種物化法深度處理焦化廠污水的一體化設備，包括污水處理箱，所述污水處理箱的外側固定安裝有支撐塊，所述支撐塊的上方固定安裝有伸縮柱，所述污水處理箱的上方固定安裝有支撐架，所述污水處理箱的外側和支撐架的外側活動連接有支撐滑輪，所述污水處理箱的外部固定安裝有第一伺服電機，所述第一伺服電機輸出軸的外部固定連接有鉸鏈軸，所述鉸鏈軸和支撐滑輪的外部活動套裝有鉸鏈，所述鉸鏈內側的底端固定連接有連接套，所述連接套的內側固定套裝有連接塊，所述連接塊的底部固定連接有對折塊，所述對折塊的內腔活動套裝有活動軸，所述活動軸的外部活動套裝有過濾板，所述污水處理箱內腔的底壁固定安裝有引流套，所述引流套的內腔固定套裝有支撐盤，右側兩個所述支撐盤的內側固定安裝有引流螺旋槳，中部兩個支撐盤的內側固定安裝有粉碎葉輪。
可選的，所述污水處理箱的外側固定連接有固定套，所述固定套的內腔固定連接有限位套，所述限位套的內腔固定套裝有限位彈簧，所述限位套的內側固定連接有第二伺服電機，所述第二伺服電機輸出軸的內側固定安裝螺紋柱，連接塊連接對折塊，使對折塊通過活動軸連接過濾板，方便通過連接套控制過濾板的升降，方便利用過濾板將污水處理箱內腔絮凝物向上撈起，同時限位套由前后兩個保護套組成，前側保護套的外部固定套裝限位條，后側保護套的內側開設有限位槽，在使用時，方便利用限位條和限位槽進行限制第二伺服電機，避免第二伺服電機機體的轉動。
可選的，所述引流套的內腔固定套裝有固定板，所述固定板的左側固定連接有支撐彈簧，所述支撐彈簧的左端固定連接有活動板，所述活動板的左端固定安裝有錐刺，利用引流螺旋槳的設置，方便引流，增加污水處理箱內腔污水的流通性，同時粉碎葉輪起到攪碎絮凝物的作用，避免穿過過濾板的絮凝物影響引流螺旋槳的正常工作，同時錐刺利用活動板和支撐彈簧的配合，方便進行左右活動，方便裝置的使用。
可選的，所述鉸鏈的外側鉸接在鉸鏈軸的外部，所述伸縮柱的輸出軸向內延伸至支撐架的內側，鉸鏈的設置起到連接鉸鏈軸的作用，方便通過鉸鏈軸帶動鉸鏈拉動連接套向上運動，使連接套帶動過濾板向上運動。
可選的，兩個所述過濾板通過活動軸活動連接，所述活動軸的長度值小于過濾板的長度值，所述活動軸的直徑值小于過濾板的厚度值，兩個過濾板的設置，利用活動軸的配合，方便將過濾板上方的絮凝物向中部運送。
可選的，所述污水處理箱的前后壁開設有適配螺紋柱的螺孔，所述螺紋柱向內延伸至污水處理箱的內腔，螺紋柱的設置起到對折過濾板的作用，方便將兩個過濾板對折，使過濾板上方結塊或絮凝物進行堆積，方便清理過濾板的表面。
可選的，所述活動板活動套裝在引流套的內腔，所述固定板位于引流套內腔的內側，活動板連接錐刺，活動板活動套裝在引流套的內腔，保證錐刺的活動性，避免錐刺固定。
可選的，所述過濾板位于引流套的上方，所述錐刺的水平截面呈三角形，錐刺利用支撐彈簧和活動板的配合，方便結塊和絮凝物打碎，方便裝置的使用。
可選的，所述過濾板的外側和污水處理箱的內側貼合，兩個所述過濾板的內側相互貼合，利用兩個過濾板的外側和污水處理箱的內側貼合，在使用時，方便保證過濾板的邊緣位置不會遺漏絮凝物。
可選的，所述活動板和固定板左右相互平行，所述活動板的外側和引流套的內壁相互貼合。
本發明提供了一種物化法深度處理焦化廠污水的一體化設備，具備以下有益效果：
1、該物化法深度處理焦化廠污水的一體化設備，通過在污水處理箱內腔的底壁固定安裝引流套，使引流套的內部固定套裝支撐盤，在外側的兩個支撐盤的內部固定套裝引流螺旋槳，可完控制污水處理箱的內腔水進行流動，提高污水和凈化料之間的混合速度，同時利用粉碎葉輪和錐刺的設置可將混入過濾板下方的結塊物進行攪碎，避免引流螺旋槳的卡死。
2、該物化法深度處理焦化廠污水的一體化設備，通過兩個過濾板的設置，利用活動軸連接兩個過濾板，利用第二伺服電機控制螺紋柱的前后活動，同時限位彈簧和限位套會配合第二伺服電機平行前后運動，方便通過螺紋柱將兩個過濾板進行對折，使過濾板上方的結塊或絮凝物方便集中取下。
3、該物化法深度處理焦化廠污水的一體化設備，通過污水處理箱和支撐架的設置，使支撐架和污水處理箱的外側安裝支撐滑輪，利用第一伺服電機和鉸鏈軸連接鉸鏈，在使用時可快速完成兩個過濾板的升起，利用兩個過濾板的配合完成對整個水池內的絮凝物或結塊向上升起和污水分離，方便快速完成固液分離，提高了污水進化的速度。
（發明人：丁岳云;丁天）
