公布日：2022.07.05
申請日：2022.04.01
分類號：C02F9/02(2006.01)I
摘要
本發明公開了一種蒽醌法生產過氧化氫中再生廢水的處理系統及工藝，包括再生廢水儲罐、氣浮裝置、沉淀池、前置過濾裝置和聚結分離裝置，所述再生廢水儲罐依次連接氣浮裝置、沉淀池，沉淀池上部出口依次連接前置過濾裝置和聚結分離裝置；所述氣浮裝置的制泡系統是在氣浮裝置的底部設置曝氣頭組，曝氣頭組前連接壓縮空氣，所述氣浮裝置連接有水管。所述系統針對過氧化氫生產中的再生廢水，能夠分離廢水中的氧化鋁粉塵、降低廢水的COD、回收其中的工作液。本裝置操作簡單，易于推廣應用，且操作中無需加入絮凝劑，避免對工作液產生污染，可有效解決過氧化氫生產中的高COD、高粉塵含量廢水的處理及工作液回收問題。
權利要求書
1.一種蒽醌法生產過氧化氫中再生廢水的處理系統，其特征在于，包括再生廢水儲罐（1）、氣浮裝置（3）、沉淀池（4、5）、前置過濾裝置（8）和聚結分離裝置（9），所述再生廢水儲罐（1）依次連接氣浮裝置（3）、沉淀池（4、5），沉淀池（4、5）上部出口依次連接前置過濾裝置（8）、聚結分離裝置（9）；所述氣浮裝置（3）的制泡系統是在氣浮裝置（3）的底部設置曝氣頭組（15），曝氣頭組（15）前連接壓縮空氣，所述氣浮裝置（3）連接有水管（12）。
2.根據權利要求1所述的系統，其特征在于，采用溶氣罐制泡系統替換所述水管（12）和曝氣頭組（15）。
3.根據權利要求1或2所述的系統，其特征在于，所述再生廢水儲罐（1）內部設置攪拌裝置；所述再生廢水儲罐頂部設置有密封蓋板（10），蓋板（10）上設置有氣體出口；所述攪拌裝置優選為攪拌槳或鼓泡裝置。
4.根據權利要求1或2所述的系統，其特征在于，曝氣頭組（15）為可移動式曝氣頭組；優選氣浮裝置3頂部設置有密封頂蓋（13），頂蓋（13）上設置有氣體出口；優選氣浮裝置3上部設置刮渣機（14），側面設置集料槽（16）。
5.根據權利要求1或2所述的系統，其特征在于，所述沉淀池（4、5）的廢水入口處設置擋板（17），擋板后設置填料，所述填料優選為絲網除沫器網墊或規整填料；所述沉淀池優選為兩個及兩個以上的沉淀池并聯設置。
6.根據權利要求1或2所述的系統，其特征在于，所述前置過濾裝置（8）優選為兩個及兩個以上的過濾器并聯設置；所述過濾器優選配備優選為聚丙烯濾芯、聚四氟乙烯濾芯、聚酯濾芯、玻璃纖維濾芯、金屬燒結濾芯等材質的一種或兩種以上復合而成；所述過濾器優選具有反沖洗功能的過濾器；所述前置過濾器的過濾精度優選為0.5-30μm。
7.根據權利要求1或2所述的系統，其特征在于，聚結分離裝置（9）中設置油水分離濾芯，油水分離濾芯材質優選為聚四氟乙烯、聚酯或復合材質；聚結分離裝置（9）優選下游頂部設置集液包（18），優選集液包側面設玻璃視鏡。
8.一種利用權利要求1-7任一項所述系統處理再生廢水的工藝，包括如下步驟：1）再生廢水由再生廢水儲罐（1）進入氣浮裝置（3），2）氣浮裝置（3）的制泡系統為曝氣頭組（15）時，通過水管（12）向氣浮裝置（3）加稀釋水；氣浮裝置（3）的制泡系統為溶氣灌時，將稀釋水加入溶氣灌；所述稀釋水與再生廢水的體積比為0.2-2；3）開啟制泡系統進行曝氣，經空氣充分吹掃后的再生廢水排入沉淀池4/5，靜置2-24h；4）沉淀池的上清液經前置過濾器（8）后進入聚結分離裝置（9）；5）經聚結分離裝置（9）分離得到的工作液和水相。
9.根據權利要求8所述的工藝，其特征在于，所述稀釋水的溫度為40-60℃。10.根據權利要求8或9所述的工藝，其特征在于，所述稀釋水為中水、自來水或純水。
發明內容
本發明的提出第一旨在完善現有蒽醌法生產過氧化氫的廢水處理系統，針對現有過氧化氫生產工藝中再生廢水處理系統的不足，提出一種新型的再生廢水處理系統。該系統主要針對高有機成分及高粉塵含量的再生廢水，可有效彌補常規處理方法的局限性，分離再生廢水中的氧化鋁粉塵、降低廢水的COD、回收其中的工作液，減少?gòu)U水處理劑的浪費。
本發明的提出第二旨在完善現有蒽醌法生產過氧化氫的再生廢水處理工藝，所述工藝僅需添加中水、自來水或純水等稀釋水，不需添加絮凝劑，結合改進的氣浮法即可有效分離固體顆粒粉末，避免對工作液組分的污染，便于回收工作液重新返回系統，亦可充分降低廢水處理難度，值得廣泛推廣應用。

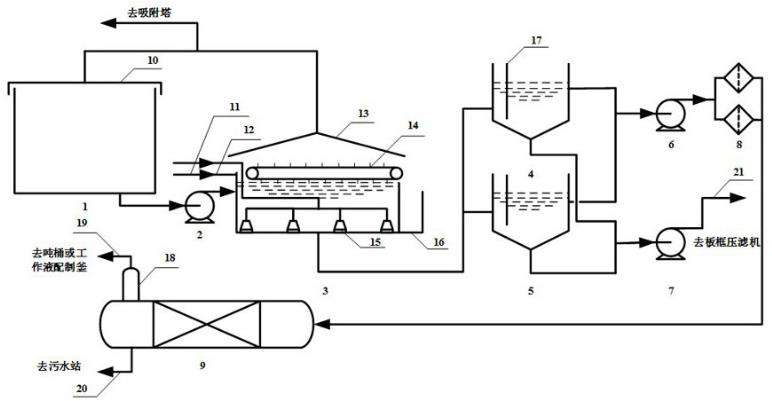

為實現本發明的上述目的，本發明采用以下技術方案：本發明第一方面提供一種蒽醌法生產過氧化氫中再生廢水的處理系統，包括再生廢水儲罐1、氣浮裝置3、沉淀池4/5、前置過濾裝置8和聚結分離裝置9，所述再生廢水儲罐1依次連接氣浮裝置3、沉淀池4/5，沉淀池4/5上部出口依次連接前置過濾裝置8、聚結分離裝置9；所述氣浮裝置3的制泡系統是在氣浮裝置3的底部設置曝氣頭組15，曝氣頭組15前連接壓縮空氣，所述氣浮裝置3連接有水管12。
進一步的，采用溶氣罐制泡系統替換所述水管12和曝氣頭組15。
所述再生廢水來自催化劑再生過程、白土床更換氧化鋁過程中蒸汽吹掃產生的凝液廢水、活性炭再生的蒸汽冷凝廢水中的一種或多種混合，白土床包括氫化白土床和后處理白土床。
進一步的，所述再生廢水儲罐1內部設置攪拌裝置，所述攪拌裝置用于預混，防止廢水中所含工作液組分分層，以及廢水中所含粉塵沉底，造成底部廢水出口堵塞；所述攪拌裝置優選為攪拌槳或鼓泡裝置，所述鼓泡裝置優選為氮?dú)夤呐菅b置。
進一步的，所述再生廢水儲罐1頂部設置有密封蓋板10，蓋板10上設置有氣體出口，氣體出口與回收裝置連接，用于回收易揮發的工作液溶劑成分，所述回收裝置優選為吸附塔或冷卻塔。
進一步的，所述再生廢水儲罐1底部設置出料口，用于輸送廢水，出料口連接污水泵2，再生廢水經污水泵2進入氣浮裝置3，氣浮裝置3優選位于污水泵2下游，所述再生廢水儲罐1的設計可保證廢水中所有組分全部進入后續工段。
進一步的，所述水管設置在氣浮裝置3的再生廢水入口附近，用于將稀釋水加入到氣浮裝置3中，對經再生廢水儲罐1混合的再生廢水進行稀釋，所述稀釋水可選用中水、自來水或純水，稀釋水的溫度為40-60℃。
進一步的，所述曝氣頭組15制泡系統為可動式曝氣頭組，以便抬起清洗更換；所述溶氣罐制泡系統是將定量空氣加壓溶入水后直接輸入至氣浮裝置3。通入壓縮空氣和一定比例的稀釋水，可充分破壞再生廢水固液平衡，有助于廢水中工作液-水-粉塵顆粒的分離。
進一步的，氣浮裝置3頂部設置有密封頂蓋13，頂蓋13上設置有氣體出口，氣體出口與回收裝置連接，大量工作液溶劑組分隨空氣經頂蓋13出口進入回收裝置回收溶劑，所述回收裝置優選為吸附塔或冷卻塔。
進一步的，氣浮裝置3上部設置刮渣機14，側面設置集料槽16。部分固體粉塵顆粒形成氣浮體漂浮至廢水表面，集料槽16用于收集液面漂浮的工作液溶質及微小粉塵顆粒，集料槽16定時清空。再生廢水經充分稀釋及空氣吹掃后送入沉淀池4/5。
進一步的，沉淀池4/5的廢水入口處設置擋板17，所述擋板17能夠減少?gòu)U水輸入對池內廢水的沖擊，優選為豎直擋板；擋板后設置填料，有利于加速固液兩相分離，所述填料類型選用絲網除沫器網墊或規整填料，可選自垂直波紋、網孔、絲網、孔板、壓延孔板填料中的一種或多種，材質選用不銹鋼或聚四氟乙烯；沉淀池4/5的側面中部偏上處設置液相出口，液相出口后接污水泵6送入前置過濾器8；沉淀池4/5底部?jī)?yōu)選為倒圓錐形，最低點設置固相出口，固相出口后接污泥泵7去往板框壓濾機。
進一步的，所述沉淀池為兩個及兩個以上的沉淀池并聯設置，方便裝置持續運行中更換或反洗。
進一步的，所述前置過濾裝置8為兩個及兩個以上的過濾器并聯設置，方便裝置持續運行中更換或反洗；所述過濾器配備濾芯，優選為聚丙烯濾芯、聚四氟乙烯濾芯、聚酯濾芯、玻璃纖維濾芯、金屬燒結濾芯等材質的一種或兩種以上復合而成；所述過濾器進一步優選具有反沖洗功能。
進一步的，所述前置過濾裝置8的過濾精度優選0.5-30μm，用于攔截帶入的少量固體顆粒，保護后續流程聚結裝置9中的聚結濾芯正常運行。經前置過濾裝置8過濾的液相廢水去往聚結分離裝置9。
進一步的，所述聚結分離裝置9中設置油水分離濾芯，油水分離濾芯材質為聚四氟乙烯、聚酯或復合材質，用于分離不含固相顆粒廢水中的工作液組分。
進一步的，聚結分離裝置9下游頂部設置集液包18，用于收集少量工作液組分，集液包18側面設置玻璃視鏡以監測油水兩相界面，集液包18頂部設置工作液出口19，工作液出口19設置管道連接配制釜，以進行工作液的回收，聚結分離裝置9下游底部設置水相出口20去往廢水站，在廢水站經檢測合格直接排放或重復使用，或者在廢水站經進一步處理檢測合格后直接排放或重復使用。
本發明第二方面提供一種蒽醌法生產過氧化氫中再生廢水的處理工藝，包括以下步驟：1）再生廢水由再生廢水儲罐1進入氣浮裝置3，2）氣浮裝置3的制泡系統為曝氣頭組15時，通過水管12向氣浮裝置3加稀釋水；氣浮裝置2的制泡系統為溶氣灌時，將稀釋水加入溶氣灌；所述稀釋水與再生廢水的體積比為0.2-2；3）開啟制泡系統進行曝氣，經空氣充分吹掃后的再生廢水排入沉淀池4/5，靜置2-24h；4）沉淀池4/5的上清液經前置過濾器8后進入聚結分離裝置9；5）經聚結分離裝置9分離得到的工作液和水相。
進一步的，所述稀釋水的溫度為40-60℃，可根據再生廢水中粉塵含量及工作液含量選擇中水、自來水或純水作為稀釋水。
本發明的蒽醌法生產過氧化氫中再生廢水的處理系統和工藝相比于現有過氧化氫生產廢水處理工藝，其優勢在于：
1.促進固含量及COD較高的再生廢水中超細粉體（直徑<1μm）生成絮狀懸浮物后沉淀，選擇過濾精度較低的前置過濾器濾芯時即可有效去除該廢水中所含粉體，降低前置濾芯更換成本，實現聚結濾芯工作效率及使用壽命的提升，經前置過濾器處理后的廢水中懸浮物含量可降至20mg/L以下。
2.未加入絮凝劑等其他成分，避免工作液的二次污染，工作液經聚結濾芯分離清洗后可回收利用，可充分降低工作液及現有工藝中Fenton氧化藥劑的消耗，降低裝置運行成本。
3.本系統及工藝可作為現有污水處理廠的補充，緩解污水處理廠的壓力，且可利用處理后的中水對再生廢水進行處理，進一步降低污水處理成本。
（發明人：許穎睿;謝軍寧;龐飛;趙曉東;白立光;祁珍麗）
