公布日：2022.08.26
申請日：2022.07.11
分類號：C02F11/00(2006.01)I;C02F11/13(2019.01)I;C02F1/40(2006.01)I;B01D5/00(2006.01)I;B01D50/20(2022.01)I;C02F101/32(2006.01)N
摘要
本發明涉及危廢處理技術領域，具體涉及一種含油污泥脫油除水裝置、工藝及應用。該裝置包括依次連通的儲料投放器、耦合氣旋干燥器、旋流分離器組、除塵器、冷凝收液器、氣液分離器，以及熱風裝置。通過在旋流分離器組前設置耦合氣旋干燥器，在氣旋和切割共同作用下，實現了低溫下，含油污泥中油分和水分同時脫除，得到干化固相和含油尾氣。后續的旋流分離器組進行氣固分離、除塵器進一步除塵、冷凝收液器和氣液分離器分別進行高濃度和低濃度的油氣分離。實現了在耗能低至100-200kwh/t，溫度100-280℃下對含油污泥的低耗高效處理與石油烴資源的高質回收。
權利要求書
1.一種含油污泥脫油除水裝置，其特征在于，包括依次連通的儲料投放器、耦合氣旋干燥器、旋流分離器組、除塵器、冷凝收液器、氣液分離器，以及熱風裝置；所述儲料投放器與所述耦合氣旋干燥器的入料口連接，向所述耦合氣旋干燥器輸送物料；所述耦合氣旋干燥器將物料加熱、破碎，使得水分和油分同時脫除，并向所述旋流分離器組輸送干化固相和含油尾氣；所述旋流分離器組干化固相和含油尾氣進行氣固分離，得到固體廢棄物，并向所述除塵器輸送高濃度含油氣體；所述除塵器去除所述高濃度含油氣體中的粉塵，并向所述冷凝收液器輸送無塵高濃度含油氣體；所述冷凝收液器對無塵高濃度含油氣體冷卻，收集得到第一油水混合物，并向所述氣液分離器輸送低濃度含油氣體；所述氣液分離器對所述低濃度含油氣體進行捕集，收集得到第二油水混合物，并向外排出氣體；所述熱風裝置與所述儲料投放器、所述耦合氣旋干燥器、所述除塵器連接并向所述儲料投放器、所述耦合氣旋干燥器、所述除塵器輸送熱風；所述耦合氣旋干燥器，包括底部的蝸殼和上部的管體；所述蝸殼側面設有切向的進風口；所述管體內設有切割組件；所述切割組件包括轉動軸和連接在所述轉動軸上的若干刀片組；所述管體下端與所述蝸殼頂面連通；所述管體上端設有出料口，所述管體側壁設有入料口；所述轉動軸沿軸向設置于所述管體內，所述若干刀片組連接于所述轉動軸上；所述蝸殼內設有若干氣流擋片，所述氣流擋片豎向設置；若干氣流擋片繞所述蝸殼的圓心沿周向排布；所述氣流擋片的外側與所述蝸殼的側壁之間存在間隔，所述氣流擋片的內側沿氣流旋轉方向向靠近所述蝸殼圓心的一側偏轉；所述冷凝收液器，包括箱體，所述箱體具有橫向相對設置的第一入風口和第一出風口；從所述第一入風口至所述第一出風口方向，設有均流板和若干組冷凝結構；每個冷凝結構沿遠離所述均流板的方向上，包括依次設置的冷凝管和第一帶兜折板；所述第一帶兜折板包括若干排列設置的彎折片，所述彎折片上設有收集凹槽，所述收集凹槽的開口朝向所述第一入風口；所述氣液分離器，包括罐體，所述罐體設有第二入風口和第二出風口；從所述第二入風口至所述第二出風口，依次設有第一旋切葉片、絲網板、第二帶兜折板和第二旋切葉片；所述絲網板能夠遮蓋所述第一旋切葉片，以使得經過第一旋切葉片的氣流先經過絲網板，再經過第二帶兜折板，最后經過第二旋切葉片。
2.根據權利要求1所述的含油污泥脫油除水裝置，其特征在于，所述熱風裝置包括鼓風機和加熱器；所述鼓風機引入氣流，所述加熱器將鼓風機引入的氣流加熱產生熱氣流，所述熱氣流為含油污泥顆粒運動提供動力。
3.根據權利要求1所述的含油污泥脫油除水裝置，其特征在于，所述旋流分離器組包括若干個旋流分離器，若干所述旋流分離器并聯或者串聯設置。
4.根據權利要求3所述的含油污泥脫油除水裝置，其特征在于，所述旋流分離器具有下排口；所述下排口連接有收集管，所述收集管包括傾斜段，所述傾斜段的下開口為固廢排放口；所述傾斜段的上側壁連接有負壓抽風機。
5.根據權利要求4所述的含油污泥脫油除水裝置，其特征在于，所述收集管和所述旋流分離器之間設有緩沖倉；所述緩沖倉的上開口連接于所述下排口，所述緩沖倉的下開口連接所述收集管。
6.根據權利要求4所述的含油污泥脫油除水裝置，其特征在于，所述負壓抽風機的出風口與所述儲料投放器連通。
7.根據權利要求1所述的含油污泥脫油除水裝置，其特征在于，所述除塵器為雙艙聯動式除塵器，所述除塵器包括相互獨立的第一艙室和第二艙室；所述第一艙室和所述第二艙室均與所述旋流分離器組的上排口連接，且能夠交替的與所述旋流分離器組的上排口連通。
8.根據權利要求7所述的含油污泥脫油除水裝置，其特征在于，所述第一艙室和所述第二艙室均與所述熱風裝置連接，能夠交替的與所述熱風裝置連通；且同一艙室與旋流分離器的上排口以及所述熱風裝置以交替的方式連通。
9.根據權利要求7所述的含油污泥脫油除水裝置，其特征在于，所述第一艙室和所述第二艙室頂部設有旋轉噴嘴，能夠?qū)V筒進行脈沖氣流沖掃。
10.根據權利要求1所述的含油污泥脫油除水裝置，其特征在于，所述箱體內設有橫向的箱體隔板，所述箱體隔板將所述箱體分為上部的工作區和下部的收集區；所述工作區和所述收集區在靠近第一入風口的一側隔斷設置；所述工作區和所述收集區在靠近第一出風口的一側連通設置；所述第一入風口與所述工作區連通；所述均流板和若干組冷凝結構均設置于所述工作區。
11.根據權利要求1所述的含油污泥脫油除水裝置，其特征在于，還包括涼水塔，所述冷凝管與所述涼水塔通過循環泵連接，使得冷凝水在冷凝管和涼水塔間循環。
12.根據權利要求1所述的含油污泥脫油除水裝置，其特征在于，所述箱體底部設有第一排放口，向外排放收集到的所述第一油水混合物。
13.根據權利要求1所述的含油污泥脫油除水裝置，其特征在于，所述罐體底部設有第二排放口，向外排放收集到的所述第二油水混合物。
14.一種含油污泥脫油除水工藝，其特征在于，使用如權利要求1-13任一的所述的含油污泥脫油除水裝置；包括如下步驟；步驟A，耦合氣旋干燥；所述耦合氣旋干燥器接收到的氣體溫度為100-280℃，并將接收到的含油污泥破碎至20微米以下；得到干化固相和含油尾氣；步驟B，氣固分離；通過旋流分離器組將干化固相與含油尾氣進行分離，使得干化固相從旋流分離器的下排口排出，高濃度含油氣體從上排口排出；步驟C，高溫除塵；通過除塵器將高濃度含油氣體中的粉塵去除，得到無塵高濃度含油氣體，除塵過程中保持溫度在150-200℃；步驟D，油水回收；通過冷凝收液器將無塵高濃度含油氣體溫度降低至30℃以下，進行第一次油水回收，得到第一油水混合物，再通過氣液分離器進行第二次油水回收，得到第二油水混合物。
15.根據權利要求14所述的含油污泥脫油除水工藝，其特征在于，所述耦合氣旋干燥器接收的含油污泥含油率為20wt%以下，含水率20wt%以下，顆粒粒徑為20目以細。
16.根據權利要求14所述的含油污泥脫油除水工藝，其特征在于，所述耦合氣旋干燥器內的氣流，其循環載氣量為300-1500m³/h。
17.根據權利要求14所述的含油污泥脫油除水工藝，其特征在于，所述旋流分離器下排口排出的干化固相的含油率1.25wt%以下，含水率3wt%以下。
18.根據權利要求14所述的含油污泥脫油除水工藝，其特征在于，步驟A中，所述耦合氣旋干燥器接收到的氣體溫度為225-280℃，所述旋流分離器下排口排出的干化固相的含油率0%。
19.根據權利要求14所述的含油污泥脫油除水工藝，其特征在于，第一油水混合物和第二油水混合物經過油水分離后，得到的石油烴無機械雜質、低色度、無水分，滿足油基鉆井液基礎油或提煉成品油的要求。
20.如權利要求1-13任一所述的脫油除水裝置在食品、醫藥、糧食、石油、化工、固廢處理或危廢處理領域的應用。
21.如權利要求14所述的脫油除水工藝在食品、醫藥、糧食、石油、化工、固廢處理或危廢處理領域的應用。
22.如權利要求15-19任一所述的脫油除水工藝在食品、醫藥、糧食、石油、化工、固廢處理或危廢處理領域的應用。
發明內容
本發明的目的在于：針對現有技術存在的現有設備不適合用于破碎含油污泥，不能低耗高效脫油除水的問題，提供一種含油污泥脫油除水裝置。該裝置通過在旋流分離器組前設置耦合氣旋干燥器，在氣旋和切割共同作用下，實現了低溫下，含油污泥中油分和水分同時脫除，結合后續的旋流分離、除塵器、冷凝收液器、氣液分離器，利于實現含油污泥的低耗高效處理與石油烴資源的高質回收。
為了實現上述目的，本發明采用的技術方案為：

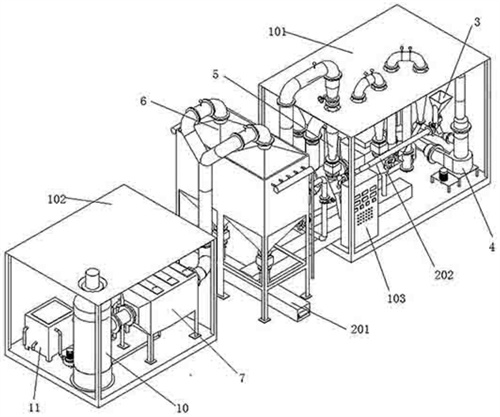

一種含油污泥脫油除水裝置，包括依次連通的儲料投放器、耦合氣旋干燥器、旋流分離器組、除塵器、冷凝收液器、氣液分離器，以及熱風裝置；
所述儲料投放器與所述耦合氣旋干燥器的入料口連接，向所述耦合氣旋干燥器輸送物料；所述耦合氣旋干燥器將物料加熱、破碎，使得水分和油分同時脫除，并向所述旋流分離器組輸送干化固相和含油尾氣；所述旋流分離器組將干化固相和含油尾氣進行氣固分離，得到固體廢棄物，并向所述除塵器輸送高濃度含油氣體；所述除塵器去除所述高濃度含油氣體中的粉塵，并向所述冷凝收液器輸送無塵高濃度含油氣體；所述冷凝收液器對無塵高濃度含油氣體冷卻，收集得到第一油水混合物，并向所述氣液分離器輸送低濃度含油氣體；所述氣液分離器對所述低濃度含油氣體進行捕集，收集得到第二油水混合物，并向外排出氣體；所述熱風裝置與所述儲料投放器、所述耦合氣旋干燥器、所述除塵器連接并向所述儲料投放器、所述耦合氣旋干燥器、所述除塵器輸送熱風。
通過在旋流分離器組前設置耦合氣旋干燥器，在氣旋和切割共同作用下，實現了低溫下，含油污泥中油分和水分同時脫除，得到干化固相和含油尾氣。結合后續的旋流分離器組進行氣固分離、除塵器進一步除塵、冷凝收液器和氣液分離器分別進行高濃度和低濃度的油氣分離，利于實現含油污泥的低耗高效處理與石油烴資源的高質回收。
作為本發明的優選方案，所述熱風裝置包括鼓風機和加熱器；所述鼓風機引入氣流，所述加熱器將鼓風機引入的氣流加熱產生熱氣流，所述熱氣流為含油污泥顆粒運動提供動力。
作為本發明的優選方案，所述儲料投放器用于儲存并投放物料，控制物料的投放速度，防止物料在管道內堆積，并提升投料口的氣密性。
作為本發明的優選方案，所述耦合氣旋干燥器，包括底部的蝸殼和上部的管體；所述蝸殼側面設有切向的進風口；所述管體內設有切割組件；所述切割組件包括轉動軸和連接在所述轉動軸上的若干刀片組；所述管體下端與所述蝸殼頂面連通；所述管體上端設有出料口，所述管體側壁設有入料口；所述轉動軸沿軸向設置于所述管體內，所述若干刀片組連接于所述轉動軸上。
作為本發明的優選方案，所述蝸殼內設有若干氣流擋片，所述氣流擋片豎向設置；若干氣流擋片繞所述蝸殼的圓心沿周向排布；所述氣流擋片的外側與所述蝸殼的側壁之間存在間隔，所述氣流擋片的內側沿氣流旋轉方向向靠近所述蝸殼圓心的一側偏轉。
在耦合氣旋干燥器入口下方安裝多組同軸交錯的刀片，底部設置一蝸殼，蝸殼內連續安裝多組傾斜氣流擋片。引風機與加熱器產生的熱氣流通過耦合氣旋干燥器底部蝸殼產生向上旋進的熱氣旋，載動含油污泥與入口處刀片組快速碰撞加強破碎效果，粒徑減小至20微米以下，強化了含油污泥顆粒與氣旋的耦合，使含油污泥顆粒在剪切力、離心力、重力、浮力的耦合氣旋中高速自轉公轉并擠壓碰撞，氣旋對刀片組有強烈清掃作用，防止含油污泥與刀片的粘連，加熱使含油污泥所含油分的黏度降低，使含油污泥所含的油分與水分同時脫除，含油污泥顆粒干燥后的干化固相與含油尾氣從上排口排出。
作為本發明的優選方案，所述旋流分離器組包括若干個旋流分離器，若干所述旋流分離器并聯或者串聯設置。所述旋流分離器的數量為3～6個。旋流分離器與耦合氣旋干燥器的上排口相連，利用浮力與重力對干化固相與含油尾氣進行分離，使得干化固相從下排口排出，含油氣體從上排口排出。
作為本發明的優選方案，所述旋流分離器具有下排口；所述下排口連接有收集管，所述收集管包括傾斜段，所述傾斜段的下開口為固廢排放口；所述傾斜段的上側壁連接有負壓抽風機。
作為本發明的優選方案，所述負壓抽風機的出風口與所述儲料投放器連通。
作為本發明的優選方案，所述收集管和所述旋流分離器之間設有緩沖倉；所述緩沖倉的上開口連接于所述下排口，所述緩沖倉的下開口連接所述收集管。
作為本發明的優選方案，所述除塵器為雙艙聯動式除塵器，所述除塵器包括相互獨立的第一艙室和第二艙室；所述第一艙室和所述第二艙室均與所述旋流分離器組的上排口連接，且能夠交替的與所述旋流分離器組的上排口連通。
作為本發明的優選方案，所述第一艙室和所述第二艙室均與所述熱風裝置連接，能夠交替的與所述熱風裝置連通；且同一艙室與旋流分離器的上排口以及所述熱風裝置以交替的方式連通。同一艙室中旋流分離器熱風裝置和艙室交替連通；控制方式可采用三通電磁閥，或者分別設置閥門通過控制柜進行控制。
作為本發明的優選方案，所述第一艙室和所述第二艙室頂部設有旋轉噴嘴，能夠?qū)V筒進行脈沖氣流沖掃。
作為本發明的優選方案，所述冷凝收液器，包括箱體，所述箱體具有橫向相對設置的第一入風口和第一出風口；從所述第一入風口至所述第一出風口方向，設有均流板和若干組冷凝結構；每個冷凝結構沿遠離所述均流板的方向上，包括依次設置的冷凝管和第一帶兜折板；所述第一帶兜折板包括若干排列設置的彎折片，所述彎折片上設有收集凹槽，所述收集凹槽的開口朝向所述第一入風口。
作為本發明的優選方案，所述箱體內設有橫向的箱體隔板，所述箱體隔板將所述箱體分為上部的工作區和下部的收集區；所述工作區和所述收集區在靠近第一入風口的一側隔斷設置；所述工作區和所述收集區在靠近第一出風口的一側連通設置；所述第一入風口與所述工作區連通；所述均流板和若干組冷凝結構均設置于所述工作區。
作為本發明的優選方案，該裝置還包括涼水塔，所述冷凝管與所述涼水塔通過循環泵連接，使得冷凝水在冷凝管和涼水塔間循環。
作為本發明的優選方案，所述箱體底部設有第一排放口，向外排放收集到的所述第一油水混合物。
作為本發明的優選方案，所述氣液分離器，包括罐體，所述罐體設有第二入風口和第二出風口；從所述第二入風口至所述第二出風口，依次設有第一旋切葉片、絲網板、第二帶兜折板和第二旋切葉片；所述絲網板能夠遮蓋所述第一旋切葉片，以使得經過第一旋切葉片的氣流先經過絲網板，再經過第二帶兜折板，最后經過第二旋切葉片。
作為本發明的優選方案，所述罐體底部設有第二排放口，向外排放收集到的所述第二油水混合物。
作為本發明的優選方案，該裝置還包括油水分離器；所述油水分離器與所述冷凝收液器連接，接收所述第一油水混合物并進行分離；和/或，所述油水分離器與所述氣液分離器連接，接收所述第二油水混合物并進行分離。
一種含油污泥脫油除水工藝，使用如上所述的含油污泥脫油除水裝置；包括如下步驟；
步驟A，耦合氣旋干燥；所述耦合氣旋干燥器接收到的氣體溫度為100-280℃，并將接收到的含油污泥破碎至20微米以下；得到干化固相和含油尾氣；
步驟B，氣固分離；通過旋流分離器組將干化固相與含油尾氣進行分離，使得干化固相從旋流分離器的下排口排出，高濃度含油氣體從上排口排出；
步驟C，高溫除塵；通過除塵器將高濃度含油氣體中的粉塵去除，得到無塵高濃度含油氣體，除塵過程中保持溫度在150-200℃；
步驟D，油水回收；通過冷凝收液器將無塵高濃度含油氣體溫度降低至30℃以下，進行第一次油水回收，得到第一油水混合物，再通過氣液分離器進行第二次油水回收，得到第二油水混合物。
作為本發明的優選方案，步驟D之后，還包括步驟E，油水回收；利用油水分離器對第一油水混合物和第二油水混合物進行油水分離。
作為本發明的優選方案，所述耦合氣旋干燥器接收的含油污泥含油率為20wt%以下，含水率20wt%以下，顆粒粒徑為20目以細。20目以細是指顆粒能夠通過20目篩網。
優選的，含油污泥的含油率為5～20wt%，含水率為1～20wt%，顆粒粒徑為20-80目。
將顆粒粒徑控制在20目以細，利于含油污泥平穩輸送。含油污泥的顆粒粒徑過大時，容易阻塞儲料投放器的管道。優選的，含油污泥的粒徑可以為20～80目，20～100目等范圍。顆粒粒徑越小越利于顆粒在耦合氣旋干燥器中進行水分油分和固相的分離。顆粒過小時會增大設備和管道器壁的磨損，并增加預處理能耗。
作為本發明的優選方案，所述耦合氣旋干燥器內的氣流，其循環載氣量為300-1500m³/h。優選400-1350m³/h；更優選400-1300m³/h。
作為本發明的優選方案，所述旋流分離器下排口排出的干化固相的含油率1.25wt%以下，含水率3wt%以下。
作為本發明的優選方案，步驟A中，所述耦合氣旋干燥器接收到的氣體溫度為225-280℃，干化固相的含油率為0wt%，含水率3wt%以下。更優選的，干化固相的含油率為0wt%，含水率1wt%以下。作為本發明的優選方案，第一油水混合物和第二油水混合物經過油水分離后，得到的石油烴無機械雜質、低色度、無水分，滿足油基鉆井液基礎油或提煉成品油的要求。
上述的脫油除水裝置以及上述的脫油除水工藝在食品、醫藥、糧食、石油、化工、固廢處理或危廢處理領域的應用。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明的含油污泥脫油除水裝置，通過在旋流分離器組前設置耦合氣旋干燥器，在氣旋和切割共同作用下，實現了低溫下，含油污泥中油分和水分同時脫除，在溫度為100-280℃下經一次處理含油污泥的干化固相含油率可降低至1.25wt%以下，甚至在225-280℃時含油率能夠降低至0%；含水率低于3wt%；結合后續的旋流分離、除塵器、冷凝收液器、氣液分離器，利于實現含油污泥的低耗高效處理與石油烴資源的高質回收。與現有處理技術需要大量時間進行烘干脫水的預處理相比，該發明處理流程更簡便，處理效率更高、處理能耗更低。
2、本發明的含油污泥脫油除水裝置，在旋流分離器下方設置緩沖倉，緩沖倉下方設置的傾斜段利用重力使粉料與氣流分離，負壓抽風機使得傾斜段內形成局部微負壓，通過管道將微米粒徑的干化粉末抽走，從而避免粉塵污染。帶有少量細微粉塵的氣體輸送至儲料投放器中，利于減少含油污泥原料與設備的粘黏。
3、本發明的含油污泥脫油除水裝置，雙艙聯動式除塵器，兩個獨立的艙室高效交替除塵，防止細微粉塵在浮力作用下在除塵器內蓄積，并且閥門聯動，使得來自旋流分離器上排口的含油氣體與來自加熱器的熱氣流分別交替進入獨立艙室，使艙室內的溫度保持在150-200℃，防止油分在除塵器內附著。除塵器濾筒在脈沖氣流的沖掃下保持良好透氣性，有效的去除含油氣體中的殘余粉塵。
4、本發明的含油污泥脫油除水工藝，實現在100-280℃的溫度下對含有污泥脫油除水，油分的分離與收集為純物理過程，石油烴不裂解，回收的石油烴無機械雜質、低色度、無水分。
5、本發明的含油污泥脫油除水工藝，整套處理工藝，流程簡便，運營成本低，耗能低至100-200kwh/t，且該集裝箱式處理裝置移動方便，安裝簡易，占地面積小。
（發明人：葉銳;石碧;何文軍;王林燊;黃鑫;溫曉雨;鐘誠）
