公布日：2022.08.19
申請日：2022.06.15
分類號：C02F9/10(2006.01)I;C02F1/04(2006.01)N;C02F1/44(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F5/02(2006.01)N;C02F101/10(2006.01)N;
C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明屬于廢水處理技術領域，具體涉及一種汽車零部件工廠含氮磷廢水的零排放處理系統和方法。該處理系統包括污水池、軟化單元、濾膜固液分離單元、反滲透水處理單元、管網式反滲透單元、機械蒸汽再壓縮單元、污泥處理單元、回用水池和結晶鹽回收單元。本發明采用多種處理方式相結合的手段，處理方式安全、高效，處理出水能夠穩定的達到含氮磷廢水零排放標準，同時避免了水體外排，造成水資源浪費。
權利要求書
1.一種汽車零部件工廠含氮磷廢水的零排放處理系統，其特征在于，包括污水池、軟化單元、濾膜固液分離單元、反滲透水處理單元、管網式反滲透單元、機械蒸汽再壓縮單元、污泥處理單元、回用水池和結晶鹽回收單元；所述軟化單元包括加藥裝置和混凝絮凝池，所述混凝絮凝池的進水口連接污水池，混凝絮凝池的排泥口連接污泥處理單元，混凝絮凝池的出水口連接濾膜固液分離單元的進水口；所述濾膜固液分離單元的出水口連接反滲透水處理單元的進水口，濾膜固液分離單元的的排泥口連接污泥處理單元；所述反滲透水處理單元的濃水出水口連接管網式反滲透單元的進水口，反滲透水處理單元的清水出水口連接回用水池；所述管網式反滲透單元的濃水出水口連接機械蒸汽再壓縮單元，管網式反滲透單元的清水出水口連接回用水池；所述機械蒸汽再壓縮單元的出水口連接回用水池，機械蒸汽再壓縮單元的沉淀出口連接結晶鹽回收單元。
2.如權利要求1所述的汽車零部件工廠含氮磷廢水的零排放處理系統，其特征在于，所述軟化單元分隔為內部相通的四部分，每部分分別連接所述加藥裝置。
3.如權利要求1所述的汽車零部件工廠含氮磷廢水的零排放處理系統，其特征在于，所述結晶鹽回收單元的出口設有結晶鹽處理裝置。
4.一種汽車零部件工廠含氮磷廢水的零排放處理方法，其特征在于，采用權利要求1所述的零排放處理系統，包括以下步驟，S1：汽車零部件工廠含氮磷廢水進入軟化單元，在絮凝劑的作用下進行混凝絮凝反應去除鈣、鎂離子，行混凝絮凝反應產生的沉淀進入污泥處理單元；S2：軟化單元的處理出水進入濾膜固液分離單元去除懸浮物，被去除的懸浮物形成沉淀進入污泥處理單元；S3：濾膜固液分離單元的處理出水進入反滲透水處理單元進行反滲透處理，濃縮得到更高鹽分的濃水，濃縮剩余的清水進入回用水池；S4：反滲透水處理單元的濃水進入管網式反滲透單元進行反滲透處理，濃縮得到更高鹽分的濃水，濃縮剩余的清水進入回用水池；S5：管網式反滲透單元的濃水進入機械蒸汽再壓縮單元進行機械式蒸汽再壓縮，得到結晶鹽進入結晶鹽回收單元，清水進去進入回用水池。
5.如權利要求4所述的汽車零部件工廠含氮磷廢水的零排放處理方法，其特征在于，所述絮凝劑包括NaOH、NaCO3、PAC和PAM。
6.如權利要求4所述的汽車零部件工廠含氮磷廢水的零排放處理方法，其特征在于，所述步驟S1中，軟化單元內的pH為9-11。
7.如權利要求3-6中任一項所述的汽車零部件工廠含氮磷廢水的零排放處理方法，其特征在于，所述步驟S1中，汽車零部件工廠含氮磷廢水在軟化單元的總反應時間為60-80min。
8.如權利要求4所述的汽車零部件工廠含氮磷廢水的零排放處理方法，其特征在于，所述步驟S2中，濾膜固液分離單元的運行壓力0.4-0.5MPa。
9.如權利要求4所述的汽車零部件工廠含氮磷廢水的零排放處理方法，其特征在于，所述步驟S3中，反滲透水處理單元的運行壓力1.0-1.5MPa。
10.如權利要求4所述的汽車零部件工廠含氮磷廢水的零排放處理方法，其特征在于，所述步驟S4中，管網式反滲透單元的運行壓力7-8MPa。
發明內容
本發明提供了一種汽車零部件工廠含氮磷廢水的零排放處理系統和方法，為避免目前常規工藝的不足和風險，以最安全的處理工藝達到含氮磷廢水零排放的目的。

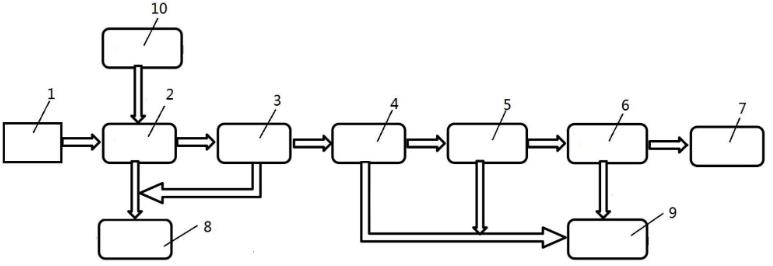

按照本發明的技術方案，所述汽車零部件工廠含氮磷廢水的零排放處理系統，包括污水池、軟化單元、濾膜固液分離單元(TMF單元)、反滲透水處理單元(RO單元)、管網式反滲透單元(STRO單元)、機械蒸汽再壓縮單元(MVR單元)、污泥處理單元、回用水池和結晶鹽回收單元；
所述軟化單元包括加藥裝置和混凝絮凝池，所述混凝絮凝池的進水口連接污水池，混凝絮凝池的排泥口連接污泥處理單元，混凝絮凝池的出水口連接濾膜固液分離單元的進水口；所述濾膜固液分離單元的出水口連接反滲透水處理單元的進水口，濾膜固液分離單元的的排泥口連接污泥處理單元；所述反滲透水處理單元的濃水出水口連接管網式反滲透單元的進水口，反滲透水處理單元的清水出水口連接回用水池；所述管網式反滲透單元的濃水出水口連接機械蒸汽再壓縮單元，管網式反滲透單元的清水出水口連接回用水池；所述機械蒸汽再壓縮單元的出水口連接回用水池，機械蒸汽再壓縮單元的沉淀出口連接結晶鹽回收單元。
進一步的，所述軟化單元分隔為內部相通的四部分，每部分分別連接所述加藥裝置。
進一步的，所述結晶鹽回收單元的出口設有結晶鹽處理裝置。
本發明的另一方面提供了一種汽車零部件工廠含氮磷廢水的零排放處理方法，采用上述零排放處理系統，包括以下步驟，
S1：汽車零部件工廠含氮磷廢水進入軟化單元，在絮凝劑的作用下進行混凝絮凝反應去除鈣、鎂離子，行混凝絮凝反應產生的沉淀進入污泥處理單元；
S2：軟化單元的處理出水進入濾膜固液分離單元去除懸浮物，被去除的懸浮物形成沉淀進入污泥處理單元；
S3：濾膜固液分離單元的處理出水進入反滲透水處理單元進行反滲透處理，濃縮得到更高鹽分的濃水，濃縮剩余的清水進入回用水池；
S4：反滲透水處理單元的濃水進入管網式反滲透單元進行反滲透處理，濃縮得到更高鹽分的濃水，濃縮剩余的清水進入回用水池；
S5：管網式反滲透單元的濃水進入機械蒸汽再壓縮單元進行機械式蒸汽再壓縮，得到結晶鹽進入結晶鹽回收單元，清水進去進入回用水池。
經過本發明方法處理后，含氮磷廢水中包含的磷酸鹽、硝態氮、氨氮、其他鹽類等污染物蒸發為結晶鹽，冷凝水和各系統產水收集輸入值回用水池，可用于廠區沖廁和綠化。
進一步的，所述絮凝劑包括NaOH、NaCO3、PAC(聚合氯化鋁)和PAM(聚丙烯酰胺)。
進一步的，所述步驟S1中，汽車零部件工廠含氮磷廢水在軟化單元的總反應時間為60-80min，泥水分離后，水中鈣、鎂離子去除率超過98％。
進一步的，所述步驟S2中，濾膜固液分離單元的運行壓力0.4-0.5MPa，泥水分離后，水中鈣、鎂離子去除率超過98％。
進一步的，所述步驟S3中，反滲透水處理單元的運行壓力1.0-1.5MPa，產水量不小于70％。相比于原水，濃水水量減少了70％，水中鹽分濃度濃縮近3倍。
進一步的，所述步驟S4中，管網式反滲透單元的運行壓力7-8MPa，產水量70％。相比于原水，濃水水量減少了90％，水中鹽分濃度濃縮近10倍。
本發明的技術方案相比現有技術具有以下優點：本發明采用多種處理方式相結合的手段，處理方式安全、高效，處理出水能夠穩定的達到含氮磷廢水零排放標準，同時避免了水體外排，造成水資源浪費。
（發明人：王飛龍;臧睿哲;金鑫;趙漢胤;陳侃;葉超;陳士軍;馬楫）
