公布日：2023.01.17
申請日：2022.11.30
分類號：C02F1/40(2006.01)I
摘要
本發明公開一種餐廚廢水高效過濾系統，屬于環保技術領域，考慮到餐廚廢水在進行油水分離時，僅依靠油脂的浮力上浮到餐廚廢水的表面過程會比較漫長，油水分離效率較低，本發明采用了中間具有親油疏水環、由循環動力機構帶動擠油板一進行循環運動的快速集油裝置進行油水分離，通過在外筒內進行從下到上舉升運動的擠油板一擠壓親油疏水環，使油脂被擠壓后由循環動力機構帶動擠油板一進行上升動作，向上運動的擠油板一在外筒內進行上升動作時，其在外筒內形成一類似活塞的抽吸動作，使得位于擠油板一下部的外筒形成一抽吸負壓，而且親油疏水環在經過擠油板一擠壓后處于由收縮狀態向膨脹狀態變化，又可以極大的提高親油疏水環吸收油脂的速度和效率。
權利要求書
1.一種餐廚廢水高效過濾系統，其包括過濾箱（1）、入液管（2）、出油口（3）、導油板組件（4）、快速集油裝置（5）和氣泡產生裝置（35），所述入液管（2）設置于過濾箱（1）的底部，用于將固液分離后的餐廚廢水（34）通入過濾箱（1）內，所述氣泡產生裝置（35）設置于過濾箱（1）的底部，用于產生氣泡，所述導油板組件（4）固定設置于過濾箱（1）的側壁，快速集油裝置（5）固定設置于導油板組件（4）上，且氣泡產生裝置（35）與所述快速集油裝置（5）對應，氣泡產生裝置（35）與所述快速集油裝置（5）在豎直方向上的投影相互重合，其特征在于：所述快速集油裝置（5）包括外筒（8）、內芯（9）、親油疏水環（10）、擠油板一（11）和循環動力機構（12），外筒（8）下端與導油板組件（4）固定連接，所述循環動力機構（12）設置于外筒（8）上，所述內芯（9）內插于外筒（8）內，且固定設置于過濾箱（1）的底部，所述親油疏水環（10）設置于內芯（9）的外周，所述擠油板一（11）包括主板體（13），所述主板體（13）的內端設置有與內芯（9）相適應的導孔（16），所述擠油板一（11）固定連接于所述循環動力機構（12），所述循環動力機構（12）能夠帶動擠油板一（11）在外筒（8）的內側和外側循環運動，在擠油板一（11）在外筒（8）的內側運動時，所述導孔（16）卡設于內芯（9）的外側將親油疏水環（10）內的油脂擠出，然后通過主板體（13）運輸?shù)酵馔玻?/span>8）的上端，在擠油板一（11）沿著外筒（8）循環一次又運動到外筒（8）的內側時，擠油板一（11）又對親油疏水環（10）進行擠壓，將油脂通過主板體（13）運輸?shù)酵馔玻?/span>8）的上端；所述循環動力機構（12）包括導輪一（19）、導輪二（20）和封閉圈（21），所述導輪一（19）和導輪二（20）分別通過固定架固定設置于外筒（8）側壁的上端和下端，所述封閉圈（21）一端連接擠油板一（11）的上端，另外一端分別穿過導輪一（19）、導輪二（20）后連接所述擠油板一（11）的下端，所述導輪一（19）和/或?qū)л喍?/span>20）由驅動電機驅動轉動；所述擠油板一（11）還包括活動板一（14）、活動板二（15）和導塊（17），所述導塊（17）與所述主板體（13）連接，所述活動板一（14）和活動板二（15）分別轉動設置于主板體（13）上，所述活動板一（14）和活動板二（15）形狀相同，且沿主板體（13）的軸線呈對稱設置，均包括長邊（14-1）、短邊（14-2）、內圓弧段（14-3）和外圓弧段（14-4），所述長邊（14-1）轉動設置于主板體（13）上，所述長邊（14-1）與導孔（16）相切，所述長邊（14-1）上還設置有扭簧。
2.如權利要求1所述的一種餐廚廢水高效過濾系統，其特征在于：在封閉圈（21）上還固定設置有擠油板二（22），所述擠油板二（22）的結構與擠油板一（11）相同，且擠油板一（11）與擠油板二（22）之間的距離為封閉圈（21）長度的一半。
3.如權利要求2所述的一種餐廚廢水高效過濾系統，其特征在于：所述快速集油裝置（5）為三個，三個快速集油裝置（5）周向均勻分布于過濾箱（1）內。
4.如權利要求3所述的一種餐廚廢水高效過濾系統，其特征在于：在主板體（13）的外邊緣、導塊（17）靠近外筒（8）的側邊、活動板一（14）的外圓弧段（14-4）和活動板二（15）的外圓弧段（14-4）處均設置有凸環（24），在外筒（8）靠近過濾箱（1）的軸線側設置有若干通孔（23），相鄰快速集油裝置（5）的外筒（8）上布置的通孔（23）離過濾箱（1）底部的高度相同。
5.如權利要求4所述的一種餐廚廢水高效過濾系統，其特征在于：控制三個快速集油裝置（5）的擠油板一（11）、擠油板二（22）之間的動作形成一定高度差，在第一個快速集油裝置（5）的擠油板一（11）位于外筒（8）的最低端時，第二個快速集油裝置（5）的擠油板一（11）位于外筒（8）的中間高度處，第三個快速集油裝置（5）的擠油板一（11）位于外筒（8）的最高端。
6.如權利要求1-5任意一項權利要求所述的一種餐廚廢水高效過濾系統，其特征在于：所述內芯（9）的內側設置有內通孔(40)，內芯（9）的側壁設置有若干進油孔（41），在過濾箱（1）的底部設置有下出油孔（39），所述下出油孔（39）與所述內通孔（40）聯通。
7.如權利要求1-5任意一項權利要求所述的一種餐廚廢水高效過濾系統，其特征在于：還包括氣泡產生裝置（35），所述氣泡產生裝置（35）固定設置于過濾箱（1）的底部，其包括通氣管（36）和氣泡產生管（37），所述通氣管（36）連接氣源，所述氣源通過氣泵輸入通氣管（36），所述氣泡產生管（37）包括螺旋管體（38），在螺旋管體（38）的上端設置有若干出氣孔，螺旋管體（38）圍繞所述內芯（9）設置。
8.如權利要求1-5任意一項權利要求所述的一種餐廚廢水高效過濾系統，其特征在于：所述親油疏水環（10）由細微的高強度纖絲編制而成；或者由具有一定厚度的親油疏水層組成；或者由聚丙烯纖維、烷基乙烯聚合物纖維或聚氨酯泡沫形成；或者由油水分離膜層（43）和若干儲油孔（42）組成，所述若干儲油孔（42）設置于靠近內芯（9）的一側。
發明內容
為了克服現有餐廚廢水高效過濾系統的不足，本發明提供了一種技術方案，一種餐廚廢水高效過濾系統，其包括：過濾箱、入液管、出油口、導油板組件、快速集油裝置和氣泡產生裝置，所述入液管設置于過濾箱的底部，用于將固液分離后的餐廚廢水通入過濾箱內，所述氣泡產生裝置設置于過濾箱的底部，用于產生氣泡，所述導油板組件固定設置于過濾箱的側壁，快速集油裝置固定設置于導油板組件上，且氣泡產生裝置與所述快速集油裝置對應，氣泡產生裝置與所述快速集油裝置在豎直方向上的投影相互重合，所述快速集油裝置包括外筒、內芯、親油疏水環、擠油板一和循環動力機構，外筒下端與導油板組件固定連接，所述循環動力機構設置于外筒上，所述內芯內插于外筒內，且固定設置于過濾箱的底部，所述親油疏水環設置于內芯的外周，所述擠油板一包括主板體，所述主板體的內端設置有與內芯相適應的導孔，所述擠油板一固定連接于所述循環動力機構，所述循環動力機構能夠帶動擠油板一在外筒的內側和外側循環運動，且在擠油板一在外筒的內側運動時，所述導孔卡設于內芯的外側，且能夠擠壓所述親油疏水環從而將親油疏水環內的油脂擠出，然后通過主板體運輸?shù)酵馔驳纳隙�，同時位于擠油板一下端的外筒和擠油板一圍成的空間產生負壓，向上運動的主板體使得過濾箱內的餐廚廢水快速流入外筒內，同時擠壓回復的親油疏水環快速對流入外筒內的餐廚廢水內的油脂進行吸附，在擠油板一沿著外筒循環一次又運動到外筒的內側時，擠油板一又對親油疏水環進行擠壓，將油脂通過主板體運輸?shù)酵馔驳纳隙恕?/span>

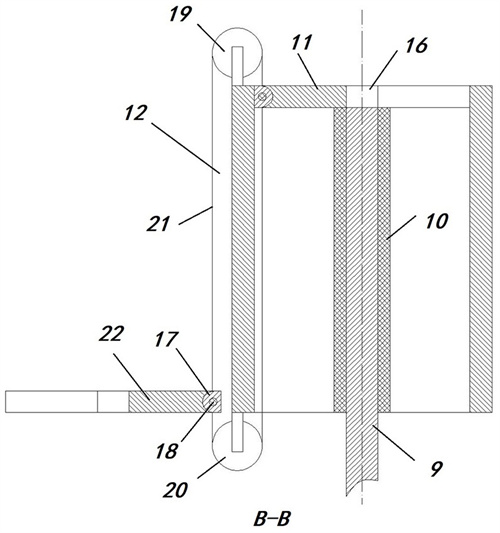

優選地，所述循環動力機構包括導輪一、導輪二和封閉圈，所述導輪一和導輪二分別通過固定架固定設置于外筒側壁的上端和下端，所述封閉圈一端連接擠油板一的上端，另外一端分別穿過導輪一、導輪二后連接所述擠油板一的下端，所述導輪一和/或?qū)л喍沈?qū)動電機驅動轉動。
優選地，所述擠油板一還包括活動板一、活動板二和導塊，所述導塊與所述主板體連接，所述活動板一和活動板二分別轉動設置于主板體上，所述活動板一和活動板二形狀相同，且沿主板體的軸線呈對稱設置，均包括長邊、短邊、內圓弧段和外圓弧段，所述長邊轉動設置于主板體上，所述長邊與導孔相切，所述長邊上還設置有扭簧。
優選地，在封閉圈上還固定設置有擠油板二，所述擠油板二的結構與擠油板一相同，且擠油板一與擠油板二之間的距離為封閉圈長度的一半。
優選地，所述快速集油裝置為三個，三個快速集油裝置周向均勻分布于過濾箱內。
優選地，在主板體的外邊緣、導塊靠近外筒的側邊、活動板一的外圓弧段和活動板二的外圓弧段處均設置有凸環，在外筒遠離過濾箱的軸線側設置有若干通孔，在主板體向上滑動抽吸過濾箱內的餐廚廢水時，餐廚廢水還能夠從外筒側部開設的通孔內進入，同時，凸環又能夠避免主板體上的油脂從通孔處漏出，同時，開設于外筒靠近過濾箱的軸心側的通孔，能夠在主板體向上滑動時，將主板體上側的餐廚廢水、或漏出的油脂又橫向推動于相鄰側的外筒從相鄰側外筒的通孔進入被親油疏水環吸收，從而在布置了三個快速集油裝置后，使得各個快速集油裝置之間配合動作，進一步提高油脂分離效率。
優選地，控制三個快速集油裝置的擠油板一、擠油板二之間的動作形成一定高度差，在第一個快速集油裝置的擠油板一位于外筒的最低端時，第二個快速集油裝置的擠油板一位于外筒的中間高度處，第三個快速集油裝置的擠油板一位于外筒的最高端。
優選地，所述內芯的內側設置有內通孔，內芯的側壁設置有若干進油孔，在過濾箱的底部設置有下出油孔，所述下出油孔與所述內通孔聯通，從而在主板體擠壓親油疏水環時，親油疏水環上的油脂部分?jǐn)D壓落入主板體外，部分油脂擠壓后通過進油孔流入通孔內，從而經過下出油孔進行收集。
優選地，還包括氣泡產生裝置，所述氣泡產生裝置固定設置于過濾箱的底部，其包括通氣管和氣泡產生管，所述通氣管連接氣源，所述氣源通過氣泵輸入通氣管，所述氣泡產生管包括螺旋管體，在螺旋管體的上端設置有若干出氣孔，螺旋管體圍繞所述內芯設置。
優選地，所述親油疏水環由細微的高強度纖絲編制而成；或者由具有一定厚度的親油疏水層組成；或者由聚丙烯纖維、烷基乙烯聚合物纖維或聚氨酯泡沫形成；或者由油水分離膜層和若干儲油孔組成，所述若干儲油孔設置于靠近內芯的一側。
本發明的有益效果為：
1）、本發明的餐廚廢水高效過濾系統，考慮到餐廚廢水在進行油水分離時，僅僅依靠油脂的浮力上浮到餐廚廢水的表面其過程比較漫長，油水分離效率比較低，創造性的采用了中間具有親油疏水環、由循環動力機構帶動擠油板一進行來回循環運動的快速集油裝置進行油水分離，通過在外筒內進行從下到上進行舉升運動的擠油板擠壓親油疏水環，使得油脂被擠壓后由循環動力機構帶動擠油板進行上升動作，加快了油脂上浮到餐廚廢水表面的速度；
2）、進一步地，向上運動的擠油板一在外筒8內進行上升動作時，其在外筒內形成一類似活塞的抽吸動作，使得位于擠油板一下部的外筒形成一抽吸負壓，而且親油疏水環在經過擠油板一擠壓后處于由收縮狀態向膨脹狀態變化，其恰好能夠快速的吸收由于負壓進入外筒內的餐廚廢水中的油脂，從而又可以極大的提高親油疏水環吸收油脂的速度和效率，使得餐廚廢水過濾油脂的效果得到大大的提高；
3）、進一步地，本發明的餐廚廢水高效過濾系統中，在過濾箱的底部沿周向均勻分布了三個快速集油裝置，且在過濾箱底部設置了氣泡產生裝置，在每個快速集油裝置的外筒靠近過濾箱軸心方向上均設置有若干通孔，從而使得在擠油板一向上運動時，位于集油板一下方的外筒也能通過通孔將過濾箱內的餐廚廢水導入外筒內，從而極大的提高了餐廚廢水吸入效率，同時，位于擠油板一上部的餐廚廢水則可以通過通孔橫向運動到過濾箱中間位置處，結合氣泡包覆油脂，然后又從通孔運動到相鄰快速集油裝置內的親油疏水環處，攜帶的油脂又會被親油疏水環吸收，從而能夠使得三個快速集油裝置進行配合，共同進行油脂吸收的動作；
4）、進一步地，三個快速集油裝置的擠油板一的升降速度相同，但是升降高度是存在高度差的，如第一個快速集油裝置的擠油板一位于外筒的最底端時，第二個快速集油裝置的擠油板一位于外筒的正中間處，第三個快速集油裝置的擠油板一位于外筒的最頂端，如此，可以使得第一個快速集油裝置內的處于擠油板一上端的餐廚廢水從通孔處快速橫向排出，流入第二個快速集油裝置的擠油板一下端剛受到擠壓的親油疏水環處，從而能夠快速的將餐廚廢水中的油脂進行吸收，然后第二個快速集油裝置內的處于擠油板一上端的餐廚廢水從通孔處快速橫向排出，流入第三個快速集油裝置的擠油板一下端剛受到擠壓的親油疏水環處，從而能夠快速的將餐廚廢水中的油脂進行吸收，從而通過三個快速集油裝置的配合動作進一步提高了餐廚廢水油脂的吸收；
5）、本發明使得內芯內設置有通孔，通孔與過濾箱底部的下出油孔聯通，從而使得油脂不僅可以向上運動通過自身浮力進行油水分離，還可以使得油脂能夠通過內芯設置的通孔向下流動，實現油脂的快速分離，如此設置可以進一步加快餐廚廢水中油脂的過濾的快速、高效；
6）、本發明的餐廚廢水高效過濾系統，在循環動力機構上設置了擠油板一和擠油板二，從而使得擠油板一在完成一個擠壓外筒內的親油疏水層的過程后，又可以連續不間斷的由擠油板二再一次從下至上進行擠壓親油疏水層，從而能夠極大的提高油脂分離效率，同時，循環動力機構是設置在靠近過濾箱軸心的外筒一側，從而使得擠油板一和擠油板二是在由外筒的上端橫向運動到外筒的外側時，擠油板一和擠油板二能相當于一個刮板的作用，促使油脂向內側聚集，從而能夠使得分散的油脂更快的進行凝聚，也能在一定程度上加快油脂分離的速度。
（發明人：詹延平;劉奇?zhèn)?/span>;謝祥永;劉丹芹）
