公布日：2022.09.02

申請日：2022.05.26

分類號：C02F11/13(2019.01)I;C02F11/123(2019.01)I

摘要

本發明公開了一種基于多級熱利用的污泥低溫干化系統，包括預處理裝置、輸送裝置、低溫干化裝置、焚燒裝置、換熱裝置、空氣處理裝置，所述低溫干化裝置包括機體、設于機體上的干化腔、設于機體內的過濾組件、設于機體一端的進料組件、設于機體另一端的排污組件、設于機體底部的第一熱氣孔、設于機體頂部的注氣組件。

權利要求書

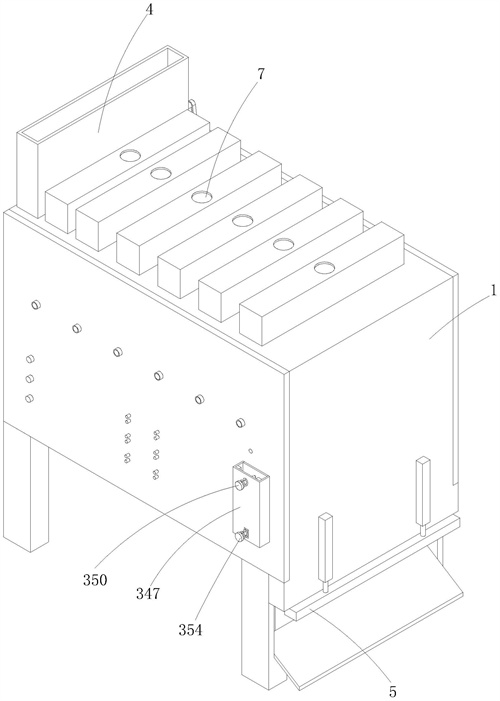

1.一種分離式熱泵污泥低溫干化機，包括預處理裝置、輸送裝置、低溫干化裝置、焚燒裝置、換熱裝置、空氣處理裝置，其特征在于：所述低溫干化裝置包括機體（1）、設于機體上的干化腔（2）、設于機體內的過濾組件（3）、設于機體一端的進料組件（4）、設于機體另一端的排污組件（5）、設于機體底部的第一熱氣孔（6）、設于機體頂部的注氣組件（7）；所述過濾組件（3）包括兩端固定設于機體上的多個圓柱（31）、分別設于多個圓柱上的多個V型槽（32）、分別位于多個圓柱兩端且設于機體上的多個第一吸水孔（33）、分別轉動套設于多個圓柱上的多個過濾套管（34）、等距間隔設于過濾套管上的多個過濾孔、對稱且固定設于干化腔內壁上的第一導軌（35）及第二導軌（36）、兩端轉動設于機體上的兩個第一從動輥（37）和兩個第二從動輥（38）及兩個第三從動輥（39）、兩端分別設于第一導軌和第二導軌上且依次繞設于多個過濾套管及兩個第一從動輥上的第一過濾帶（310）、依次繞設于多個過濾套管和兩個第三從動輥上的第二過濾帶（311）、位于第一過濾帶和第二過濾帶之間且依次繞設于多個過濾套管及兩個第三從動輥上的第三過濾帶（312）、兩端分別與前端和末端的過濾套管接觸且固定設于機體上的隔板（313）、設于隔板底部的第一斜面（314）、位于隔板最低點處且設于機體上的第二吸水孔（315）；多個所述圓柱外徑依次變大設置；所述過濾組件（3）還包括兩端轉動設于機體上的兩個第一主動軸（316）、位于兩個第一主動軸上方且轉動設于機體上的兩個第二主動軸（317）、位于兩個第二主動軸上方且轉動設于機體上的兩個第三主動軸（318）、位于兩個第三主動軸上方且轉動設于機體上的兩個第四主動軸（319）、位于兩個第四主動軸上方且轉動設于機體上的兩個第五主動軸（320）、位于兩個第五主動軸上方且轉動設于機體上的兩個第六主動軸（321）、繞設于兩個第一主動軸上的第一傳動帶（322）、繞設于兩個第二主動軸上的第二傳動帶（323）、繞設于兩個第三主動軸上的第三傳動帶（324）、繞設于兩個第四主動軸上的第四傳動帶（325）、繞設于兩個第五主動軸上的第五傳動帶（326）、繞設于兩個第六主動軸上的第六傳動帶（327）、分別固定套設于兩個第一主動軸上的第一齒輪（328）和第一皮帶輪（329）、固定套設于第二主動軸上且與第一齒輪嚙合設置的第二齒輪（330）、分別固定套設于兩個第三主動軸上的第三齒輪（331）和第二皮帶輪（332）、分別固定套設于兩個第四主動軸上的第四齒輪（333）和第三皮帶輪（334）、固定套設于第五主動軸上的第五齒輪（335）、分別套設于兩個第六主動軸上的第六齒輪（336）和第四皮帶輪（337）、繞設于第一皮帶輪和第二皮帶輪上的第一皮帶（338）、繞設于第三皮帶輪和第四皮帶輪上的第二皮帶（339）、固定設于機體上用于驅動第一主動軸轉動的電機（340）；所述第一傳動帶和第二傳動帶夾住第一過濾帶，所述第三傳動帶和第四傳動帶夾住第三過濾帶，所述第五傳動帶和第六傳動嗲夾住第二過濾帶，所述第三齒輪與第四齒輪嚙合設置，所述第五齒輪與第六齒輪嚙合設置；所述過濾組件（3）還包括第一刮污元件和第二刮污元件及第三刮污元件，所述第一刮污元件至第三刮污元件結構相同，所述第一刮污元件包括兩端固定設于機體上的集污槽（341）、固定設于集污槽一端處的第一刮板（342）及另一端處的第二刮板（343）、與集污槽對應設于機體上的排污孔（344）、位于集污槽內且一端轉動設于機體上的螺旋送料槳（345）、固定套設于第一從動輥一端且與螺旋送料槳嚙合設置的第七齒輪（346）；所述第一刮污元件用于對第一過濾帶內壁刮除和第三過濾帶外壁刮除，所述第二刮污元件用于對第三過濾帶內壁刮除和第二過濾帶外壁刮除，所述第三刮污元件用于對第二過濾帶內壁進行刮除；所述注氣組件（7）包括與多個過濾套管一一對應且設于機體上的多組氣孔組（71），所述氣孔組由多個等距間隔設于的第三熱氣孔（72）組成，所述相鄰氣孔組之間固定設有擋氣板（73），所述氣孔組處罩設有均氣罩（74），所述均氣罩上設有第四熱氣孔（75），所述第一熱氣孔至第四熱氣孔的溫度逐漸增高。

2.根據權利要求1所述的一種分離式熱泵污泥低溫干化機，其特征在于：所述過濾組件（3）還包括設于排污孔處的罩殼（347）、可移動設于罩殼內的移動板（348）、固定設于罩殼內的兩個導向塊（349）、貫穿可移動設于罩殼上且一端轉動設于移動板上的第一移動桿（350）、套設于第一移動桿上且兩端分別固定設于罩殼和第一移動桿另一端上的第一彈簧（351）、位于第一移動桿下方且設于罩殼上的滑槽（352）、可移動設于滑槽內的滑塊（353）、貫穿可移動設于滑塊上且一端轉動設于移動板上的第二移動桿（354）、套設于第二移動桿上且兩端分別固定設于滑塊和第二移動桿另一端上的第二彈簧（355）。

3.根據權利要求1所述的一種分離式熱泵污泥低溫干化機，其特征在于：所述進料組件（4）包括設于機體上的進料口（41）、位于進料口處且固定設于機體上的料斗（42）、兩端轉動設于料斗上的從動軸（43）、等距環形分布固定設于從動軸上的多個送料板（44）、繞設于從動軸一端和第三從動輥一端上的第三皮帶（45）、位于料斗下方且固定設于機體上的儲氣腔（46）、設于儲氣腔上端的第二斜面（47）、等距間隔且朝下設于儲氣腔上的多個斜孔（48）、與儲氣腔對應設于機體上的第二熱氣孔（49）。

4.根據權利要求1所述的一種分離式熱泵污泥低溫干化機，其特征在于：所述排污組件（5）包括設于機體底部的排污口（51）、固定設于機體底部的固定塊（52）、設于固定塊上端的第三斜面（53）、可移動設于排污口內側壁上的升降板（54）、固定設于機體上用于驅動升降板移動的氣缸（55）、由上到下等距間隔固定設于升降板上的多個推板（56）、位于排污口下方且固定設于機體上的導污板（57），所述推板朝下傾斜設置。

發明內容

本發明為了克服現有技術的不足，提供一種基于多級熱利用的污泥低溫干化系統。

為了實現上述目的，本發明采用以下技術方案：一種基于多級熱利用的污泥低溫干化系統，包括預處理裝置、輸送裝置、低溫干化裝置、焚燒裝置、換熱裝置、空氣處理裝置，所述低溫干化裝置包括機體、設于機體上的干化腔、設于機體內的過濾組件、設于機體一端的進料組件、設于機體另一端的排污組件、設于機體底部的第一熱氣孔、設于機體頂部的注氣組件；所述過濾組件包括兩端固定設于機體上的多個圓柱、分別設于多個圓柱上的多個V型槽、分別位于多個圓柱兩端且設于機體上的多個第一吸水孔、分別轉動套設于多個圓柱上的多個過濾套管、等距間隔設于過濾套管上的多個過濾孔、對稱且固定設于干化腔內壁上的第一導軌及第二導軌、兩端轉動設于機體上的兩個第一從動輥和兩個第二從動輥及兩個第三從動輥、兩端分別設于第一導軌和第二導軌上且依次繞設于多個過濾套管及兩個第一從動輥上的第一過濾帶、依次繞設于多個過濾套管和兩個第三從動輥上的第二過濾帶、位于第一過濾帶和第二過濾帶之間且依次繞設于多個過濾套管及兩個第三從動輥上的第三過濾帶、兩端分別與前端和末端的過濾套管接觸且固定設于機體上的隔板、設于隔板底部的第一斜面、位于隔板最低點處且設于機體上的第二吸水孔；多個所述圓柱外徑依次變大設置。

所述過濾組件還包括兩端轉動設于機體上的兩個第一主動軸、位于兩個第一主動軸上方且轉動設于機體上的兩個第二主動軸、位于兩個第二主動軸上方且轉動設于機體上的兩個第三主動軸、位于兩個第三主動軸上方且轉動設于機體上的兩個第四主動軸、位于兩個第四主動軸上方且轉動設于機體上的兩個第五主動軸、位于兩個第五主動軸上方且轉動設于機體上的兩個第六主動軸、繞設于兩個第一主動軸上的第一傳動帶、繞設于兩個第二主動軸上的第二傳動帶、繞設于兩個第三主動軸上的第三傳動帶、繞設于兩個第四主動軸上的第四傳動帶、繞設于兩個第五主動軸上的第五傳動帶、繞設于兩個第六主動軸上的第六傳動帶、分別固定套設于兩個第一主動軸上的第一齒輪和第一皮帶輪、固定套設于第二主動軸上且與第一齒輪嚙合設置的第二齒輪、分別固定套設于兩個第三主動軸上的第三齒輪和第二皮帶輪、分別固定套設于兩個第四主動軸上的第四齒輪和第三皮帶輪、固定套設于第五主動軸上的第五齒輪、分別套設于兩個第六主動軸上的第六齒輪和第四皮帶輪、繞設于第一皮帶輪和第二皮帶輪上的第一皮帶、繞設于第三皮帶輪和第四皮帶輪上的第二皮帶、固定設于機體上用于驅動第一主動軸轉動的電機；所述第一傳動帶和第二傳動帶夾住第一過濾帶，所述第三傳動帶和第四傳動帶夾住第三過濾帶，所述第五傳動帶和第六傳動嗲夾住第二過濾帶，所述第三齒輪與第四齒輪嚙合設置，所述第五齒輪與第六齒輪嚙合設置。

所述過濾組件還包括第一刮污元件和第二刮污元件及第三刮污元件，所述第一刮污元件至第三刮污元件結構相同，所述第一刮污元件包括兩端固定設于機體上的集污槽、固定設于集污槽一端處的第一刮板及另一端處的第二刮板、與集污槽對應設于機體上的排污孔、位于集污槽內且一端轉動設于機體上的螺旋送料槳、固定套設于第一從動輥一端且與螺旋送料槳嚙合設置的第七齒輪；所述第一刮污元件用于對第一過濾帶內壁刮除和第三過濾帶外壁刮除，所述第二刮污元件用于對第三過濾帶內壁刮除和第二過濾帶外壁刮除，所述第三刮污元件用于對第二過濾帶內壁進行刮除。

所述過濾組件還包括設于排污孔處的罩殼、可移動設于罩殼內的移動板、固定設于罩殼內的兩個導向塊、貫穿可移動設于罩殼上且一端轉動設于移動板上的第一移動桿、套設于第一移動桿上且兩端分別固定設于罩殼和第一移動桿另一端上的第一彈簧、位于第一移動桿下方且設于罩殼上的滑槽、可移動設于滑槽內的滑塊、貫穿可移動設于滑塊上且一端轉動設于移動板上的第二移動桿、套設于第二移動桿上且兩端分別固定設于滑塊和第二移動桿另一端上的第二彈簧。

所述進料組件包括設于機體上的進料口、位于進料口處且固定設于機體上的料斗、兩端轉動設于料斗上的從動軸、等距環形分布固定設于從動軸上的多個送料板、繞設于從動軸一端和第三從動輥一端上的第三皮帶、位于料斗下方且固定設于機體上的儲氣腔、設于儲氣腔上端的第二斜面、等距間隔且朝下設于儲氣腔上的多個斜孔、與儲氣腔對應設于機體上的第二熱氣孔。

所述排污組件包括設于機體底部的排污口、固定設于機體底部的固定塊、設于固定塊上端的第三斜面、可移動設于排污口內側壁上的升降板、固定設于機體上用于驅動升降板移動的氣缸、由上到下等距間隔固定設于升降板上的多個推板、位于排污口下方且固定設于機體上的導污板，所述推板朝下傾斜設置。

所述注氣組件包括與多個過濾套管一一對應且設于機體上的多組氣孔組，所述氣孔組由多個等距間隔設于的第三熱氣孔組成，所述相鄰氣孔組之間固定設有擋氣板，所述氣孔組處罩設有均氣罩，所述均氣罩上設有第四熱氣孔，所述第一熱氣孔至第四熱氣孔的溫度逐漸增高。

本發明具有以下優點：需處理的污泥放入進料組件內，通過進料組件均勻的鋪設在過濾組件上，通過上料組件對污泥鋪設過程中能夠避免干化腔內的熱空氣從加料處排出，避免熱能浪費，同時焚燒換熱后的熱能對加料過程中的污泥進行處理烘干，便于后續處理；通過過濾組件能夠?qū)ζ渖系奈勰噙M(jìn)行干化處理并進行污泥輸送，過濾組件能夠自動清理，便于持續對污泥處理，處理后的污泥落在排污組件上，通過排污組件把污泥排出干化腔內，通過排污組件設置能夠避免干化腔內的熱能與污泥一同排出，有效的控制干化腔內的溫度。

經過換熱后的熱能通過第一熱氣孔進入干化腔內，主要對過濾后掉落的污泥進一步的加熱處理，大多數熱能通過注氣組件進入干化腔內，對污泥進行過濾時，第一過濾帶和第二過濾帶及第三過濾帶一同運行，使多個過濾套管一同轉動，通過第一吸水孔產生吸力，即對V型槽產生吸力，使位于該區域的過濾套管產生吸力，及經過該區域的第一過濾帶和第二過濾帶及第三過濾帶產生吸力，使第二過濾帶上的污泥中的水快速的進入V型槽內，最終從第一吸水孔排出，多個所述圓柱外徑依次變大，從而逐步提高其吸力的面積，對污泥逐步的處理，使污泥干化效果更好，通過第一導軌和第二導軌設置能夠使第一過濾帶至第三過濾帶沿著二者方向移動，使第一過濾帶至第三過濾帶更好的與多個過濾套管配合，通過轉動的過濾套管設置能夠避免其上的過濾孔阻塞，通過第一過濾帶至第三過濾帶對污泥逐步的過濾，使吸進V型槽內的水更為干凈，通過上述設置能夠使污泥中的水快速的與污泥脫離，同時多個過濾套筒的設置，使第一過濾帶至第三過濾帶呈波浪狀，也能夠改變污泥之間的間隙，加快水的脫離；通過第二吸水孔吸力，再通過隔板設置，能夠?qū)ο噜忂^(guò)濾套管之間的污泥進行吸水，通過第一斜面設置能夠使落在隔板上的水快速的被第二吸水孔吸走，即排出干化腔；通過注氣組件能夠使注入的熱空氣溫度逐步升高，從而更好的配合多個V型槽，使污泥干化效果好，且熱能利用合理。

（發明人：何小瑜;陳鑫波;周恩峰;錢志江;高雅金;金喆浩）
