公布日:2023.01.31
申請日:2022.10.27
分類號:C02F9/00(2023.01)I;C02F1/04(2006.01)I;C02F3/28(2006.01)N;C02F1/72(2006.01)N;C02F7/00(2006.01)N;B01D5/00(2006.01)N;C02F103/32(2006.01)N;
C02F101/30(2006.01)N
摘要
本發明提供一種高濃度釀酒廢水資源化綜合處理設備及處理方法,該處理裝置包括依次相連的調節罐、蒸發罐、冷凝系統以及處理池,換熱壓縮機通過換熱管連接蒸發罐、冷凝系統;本發明的有益效果為:換熱壓縮機將冷凝系統產生熱量加熱高濃度的釀酒廢水,使釀酒廢水蒸發分離,產生的極易生化處理的較為清澈的冷凝水,大大降低了后續處理工藝的負擔;并且換熱壓縮機可以最大程度的節省了能源,低碳環保。本發明處理裝置可通過濃縮物混合罐將釀酒廢水中大量溶解性有機物進行回收利用,這樣不僅降低了水處理的難度,也節約了資源。
權利要求書
1.一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:包括調節罐、蒸發罐、冷凝系統以及處理池;所述調節罐內裝有釀酒廢水;所述蒸發罐與調節罐相連,所述蒸發罐罐壁內設有換熱套,換熱套于換熱壓縮機相連,蒸發罐還與真空泵相連,真空泵抽出蒸發罐內氣體,降低蒸發罐內氣壓,使調節罐中原水進入蒸發罐內;蒸發罐用于蒸發進入其內釀酒廢水;冷凝系統連接蒸發罐和處理池,冷凝系統使蒸發罐內蒸發處的氣體冷卻為冷卻液并使其流入處理池內,所述處理池內設有曝氣組件,曝氣組件用于曝氣處理流入處理池內的液體,使其達到排放標準。
2.根據權利要求1所述的一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:該綜合處理設備還包括廢料回收系統,所述廢料回收系統包括吸泥泵和濃縮物混合罐,所述吸泥泵通過兩吸泥管分別與所述蒸發罐和所述處理池相連,所述吸泥泵通過排泥管與所述濃縮物混合罐相連,所述吸泥泵用于吸出蒸發罐和處理池內濃縮液和固體殘?jiān)⑵渑湃霛饪s物混合罐內。
3.根據權利要求2所述的一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:所述濃縮物混合罐上方還設有自動投料機,所述自動投料機用于向濃縮物混合罐內投入肥料配合物,從而使?jié)饪s物混合罐內的濃縮液和固體殘?jiān)c肥料配合物形成肥料。
4.根據權利要求3所述的一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:所述濃縮物混合罐內還設有混合攪拌裝置,混合攪拌裝置用于攪拌濃縮物混合罐內的肥料配合物、濃縮液和固體殘?jiān)蛊浠旌暇鶆颉?/span>
5.根據權利要求1所述的一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:所述處理池內設有曝氣池以及溢流池,所述曝氣池,所述曝氣組件設置于所述曝氣池內,所述溢流池上方設有排液口,所述排液口底部設有排泥漏斗,所述吸泥泵通過所述吸泥管連接于所述排泥漏斗底部。
6.根據權利要求1所述的一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:所述曝氣組件包括鼓風機和陶瓷膜,所述陶瓷膜設置于曝氣池,所述鼓風機通過鼓風管延伸至陶瓷膜上。
7.根據權利要求1所述的一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:所述調節罐內還設有調節攪拌裝置,用于將調節罐內原水勻質混合,所述蒸發罐內設有液面控制裝置,蒸發罐頂部設有壓力監測裝置。
8.根據權利要求1所述的一種高濃度釀酒廢水資源化綜合處理設備,其特征在于:所述冷凝系統包括兩串聯的冷凝罐,壓縮機換熱通過換熱管連接冷凝罐和蒸發罐罐壁內的換熱套。
9.一種高濃度釀酒廢水資源化綜合處理方法,其特征在于:該方法采用權利要求書1至8中任意一項所述的釀酒廢水資源化處理設備,該處理方法包括以下步驟:S1:將釀酒廢水輸送至調節池,物理攪拌釀酒廢水使其均質,并將其輸送至蒸發罐內;S2:提高蒸發罐內溫度,并降低蒸發罐內氣壓,使蒸發罐內釀酒廢液中水分蒸發與釀酒廢液原液分離,將蒸發后的濃縮液輸入至濃縮物混合罐內;S3:冷凝蒸發罐中蒸發的氣體得到冷凝水,并使冷凝水進入調節池內;S4:在調節池內加入催化藥劑,并向調節池內通入大量空氣使調節池內冷凝水充分曝氣,達到排放標準,并排出調節池上層清水;S5:在將調節池殘余的固體雜質輸入至濃縮物混合罐內;向濃縮物混合罐內添加肥料配合物,攪拌濃縮物混合內的加肥料配合物、濃縮液、固體雜質的混合物,得到肥料回收。
發明內容

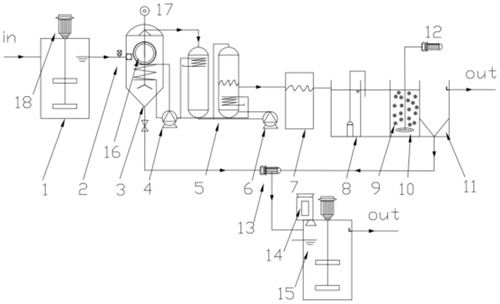

有鑒于此,本發明提供一種高濃度釀酒廢水資源化綜合處理設備,包括調節罐、蒸發罐、冷凝系統以及處理池;
所述調節罐內裝有釀酒廢水;
所述蒸發罐與調節罐相連,所述蒸發罐罐壁內設有換熱套,換熱套于換熱壓縮機相連,蒸發罐還與真空泵相連,真空泵抽出蒸發罐內氣體,降低蒸發罐內氣壓,使調節罐中原水進入蒸發罐內;蒸發罐用于蒸發進入其內釀酒廢水;
冷凝系統連接蒸發罐和處理池,冷凝系統使蒸發罐內蒸發處的氣體冷卻為冷卻液并使其流入處理池內;
所述處理池內設有曝氣組件,曝氣組件用于曝氣處理流入處理池內的液體,使其達到排放標準。
進一步地,該綜合處理設備還包括廢料回收系統;
所述廢料回收系統包括吸泥泵和濃縮物混合罐,所述吸泥泵通過兩吸泥管分別與所述蒸發罐和所述處理池相連,所述吸泥泵通過排泥管與所述濃縮物混合罐相連,所述吸泥泵用于吸出蒸發罐和處理池內濃縮液和固體殘?jiān),并將其排入濃縮物混合罐內。
進一步地,所述濃縮物混合罐上方還設有自動投料機,所述自動投料機用于向濃縮物混合罐內投入肥料配合物,從而使?jié)饪s物混合罐內的濃縮液和固體殘?jiān)c肥料配合物形成肥料。
進一步地,所述濃縮物混合罐內還設有混合攪拌裝置,混合攪拌裝置用于攪拌濃縮物混合罐內的肥料配合物、濃縮液和固體殘?jiān),使其混合均勻?/span>
進一步地,所述處理池內設有曝氣池以及溢流池,所述曝氣池,所述曝氣組件設置于所述曝氣池內,所述溢流池上方設有排液口,所述排液口底部設有排泥漏斗,所述吸泥泵通過所述吸泥管連接于所述排泥漏斗底部。
進一步地,所述曝氣組件包括鼓風機和陶瓷膜,所述陶瓷膜設置于曝氣池,所述鼓風機通過鼓風管延伸至陶瓷膜上。
進一步地,所述調節罐內還設有調節攪拌裝置,用于將調節罐內原水勻質混合,所述蒸發罐內設有液面控制裝置,蒸發罐頂部設有壓力監測裝置。
進一步地,所述冷凝系統包括兩串聯的冷凝罐,壓縮機換熱通過換熱管連接冷凝罐和蒸發罐罐壁內的換熱套。
本發明還提供一種高濃度釀酒廢水資源化綜合處理方法,該方法采用權利要求書1至8中任意一項所述的釀酒廢水資源化處理設備,該處理方法包括以下步驟:
S1:將釀酒廢水輸送至調節池,物理攪拌釀酒廢水使其均質,并將其輸送至蒸發罐內;
S2:提高蒸發罐內溫度,并降低蒸發罐內氣壓,使蒸發罐內釀酒廢液中水分蒸發與釀酒廢液原液分離,將蒸發后的濃縮液輸入至濃縮物混合罐內;
S3:冷凝蒸發罐中蒸發的氣體得到冷凝水,并使冷凝水進入調節池內;
S4:在調節池內加入催化藥劑并向調節池內通入大量空氣,使調節池內冷凝水充分曝氣,達到排放標準,并排出調節池上層清水;
S5:在將調節池殘余的固體雜質輸入至濃縮物混合罐內;向濃縮物混合罐內添加肥料配合物,攪拌濃縮物混合內的加肥料配合物、濃縮液、殘余的固體雜質的混合物,得到肥料回收。
與傳統工藝相比,本發明的高濃度釀酒廢水資源化綜合處理設備及處理方法具有如下優勢:
(1)本發明的處理裝置采用換熱壓縮機將冷凝系統產生熱量加熱高濃度的釀酒廢水,使釀酒廢水蒸發分離,產生的極易生化處理的較為清澈的冷凝水,大大降低了后續處理工藝的負擔。此外換熱壓縮機可以最大程度的節省了能源,低碳環保。
(2)本發明處理裝置可通過濃縮物混合罐將釀酒廢水中大量溶解性有機物進行回收利用,這樣不僅降低了水處理的難度,也節約了資源。
(3)相比傳統較為復雜的多級物化+生化+氧化處理工藝方法,本發明處理方法的整套工藝流程簡單,自動化程度高。
(發明人:王子豪;季光明;王依華;張飛;劉建忠;胡芳;張未來;盧志超;夏軍;程潤喜)
