公布日：2023.01.31

申請日：2022.12.09

分類號：C02F1/52(2006.01)I;C02F11/122(2019.01)I;C02F103/12(2006.01)N

摘要

本發明公開了一種玻璃磨邊廢水處理系統及方法，屬于玻璃磨邊廢水處理技術領域，包括旋流反應器，所述旋流反應器與澄清器連接；所述旋流反應器包括筒體，筒體頂部設置出水口與澄清器連接，筒體內加有絮凝劑和助凝劑；所述澄清器包括澄清器殼體，澄清器殼體內上部設置斜板填料區，斜板填料區傾斜設置多個斜板，斜板間設置填料，斜板頂部設置出水堰槽；所述筒體和澄清器殼體底部均與污泥濃縮池連接。該系統可以高效的對廢水的懸浮物和濁度進行沉降，且在廢水處理后可得到回用的水質，解決現有廢水處理設備占地面積大、處理效率低、出水水質不穩定的問題。

權利要求書

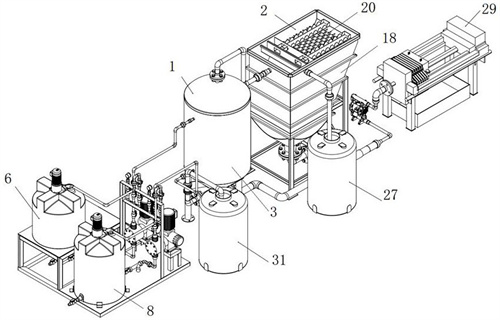

1.一種玻璃磨邊廢水處理系統，其特征是，包括旋流反應器，所述旋流反應器與澄清器連接；所述旋流反應器包括筒體，筒體頂部設置出水口與澄清器連接，筒體內加有絮凝劑和助凝劑；所述澄清器包括澄清器殼體，澄清器殼體內上部設置斜板填料區，斜板填料區傾斜設置多個斜板，斜板間設置填料，斜板頂部設置出水堰槽；所述筒體和澄清器殼體底部均與污泥濃縮池連接。

2.如權利要求1所述的玻璃磨邊廢水處理系統，其特征是，所述澄清器殼體頂部敞口設置，澄清器殼體上側部設置進水口與筒體的出水口連通，澄清器殼體上側部還設置出水口與清水桶連通，以對澄清后的上清液進行儲存；所述澄清器殼體的進水口和出水口均設置第一電磁流量計、第一電動閥門，第一電磁流量計、第一電動閥門均與控制器連接。

3.如權利要求1所述的玻璃磨邊廢水處理系統，其特征是，所述筒體上側部設置第一藥劑加入口，第一藥劑加入口與第一加藥裝置連接，第一加藥裝置將絮凝劑通過第一藥劑加入口投加到筒體內；所述筒體下側部設置第二藥劑加入口，第二藥劑加入口與第二加藥裝置連接，第二加藥裝置將助凝劑通過第二藥劑加入口投加到筒體內。

4.如權利要求3所述的玻璃磨邊廢水處理系統，其特征是，所述筒體由第一藥劑加入口向內水平設置第一藥劑管，第一藥劑管側壁沿軸向設置多排第一開孔，第一開孔開設于第一藥劑管的下側部，第一開孔傾斜設置。

5.如權利要求3所述的玻璃磨邊廢水處理系統，其特征是，所述筒體由第二藥劑加入口向內水平設置第二藥劑管，第二藥劑管側壁沿軸向設置多排第二開孔，第二開孔開設于第二藥劑管的下側部，第二開孔傾斜設置。

6.如權利要求3所述的玻璃磨邊廢水處理系統，其特征是，所述筒體的第一藥劑加入口和第二藥劑加入口均設置計量泵，計量泵與控制器連接。

7.如權利要求1所述的玻璃磨邊廢水處理系統，其特征是，所述筒體下側部與進水管連接，進水管與廢水池連通，進水管與筒體連接的端部設置為弧狀，且進水管端部與筒體側壁相切設置；所述筒體的進水管和出水口均設置第二電磁流量計、第二電動閥門，第二電磁流量計、第二電動閥門均與控制器連接。

8.如權利要求1所述的玻璃磨邊廢水處理系統，其特征是，所述筒體底部通過排污管與污泥濃縮池連接，排污管和污泥濃縮池之間設置第一污泥泵；所述澄清器殼體底部設置錐形體，錐形體底部通過排泥管與污泥濃縮池連接，排泥管與污泥濃縮池之間設置第二污泥泵；所述第一污泥泵和第二污泥泵均與控制器連接。

9.如權利要求1所述的玻璃磨邊廢水處理系統，其特征是，所述污泥濃縮池與板框壓濾機連接，以實現污泥的泥水分離；所述板框壓濾機與控制器連接。

10.如權利要求1-9任一項所述的玻璃磨邊廢水處理系統的處理方法，其特征是，包括以下步驟：玻璃磨邊產生的廢水匯集到廢水池，而后送入旋流反應器內；絮凝劑由旋流反應器上部投加到筒體內，廢水和絮凝劑產生絮凝反應，間隔設定時間后助凝劑在旋流反應器下部投加到筒體內，把廢水中的高懸浮物沉淀及濁度值降低，清水由旋流反應器頂部自流出水到澄清器內；懸浮物在澄清器斜板填料區完成截留及附著，清水再經出水堰槽溢流至清水桶，用于玻璃磨邊設備回用；旋流反應器和澄清器底部污泥排至污泥濃縮池，而后將污泥送入板框壓濾機內，實現污泥的泥水分離。

發明內容

針對現有技術存在的不足，本發明的目的是提供一種玻璃磨邊廢水處理系統及方法，該系統可以高效的對廢水的懸浮物和濁度進行沉降，且在廢水處理后可得到回用的水質，解決現有廢水處理設備占地面積大、處理效率低、出水水質不穩定的問題。

為了實現上述目的，本發明是通過如下的技術方案來實現：第一方面，本發明提供了一種玻璃磨邊廢水處理系統，包括旋流反應器，所述旋流反應器與澄清器連接；所述旋流反應器包括筒體，筒體頂部設置出水口與澄清器連接，筒體內加有絮凝劑和助凝劑；所述澄清器包括澄清器殼體，澄清器殼體內上部設置斜板填料區，斜板填料區傾斜設置多個斜板，斜板間設置填料，斜板頂部設置出水堰槽；所述筒體和澄清器殼體底部均與污泥濃縮池連接。

作為進一步的技術方案，所述澄清器殼體頂部敞口設置，澄清器殼體上側部設置進水口與筒體的出水口連通，澄清器殼體上側部還設置出水口與清水桶連通，以對澄清后的上清液進行儲存；所述澄清器殼體的進水口和出水口均設置第一電磁流量計、第一電動閥門，第一電磁流量計、第一電動閥門均與控制器連接。

作為進一步的技術方案，所述筒體上側部設置第一藥劑加入口，第一藥劑加入口與第一加藥裝置連接，第一加藥裝置將絮凝劑通過第一藥劑加入口投加到筒體內；所述筒體下側部設置第二藥劑加入口，第二藥劑加入口與第二加藥裝置連接，第二加藥裝置將助凝劑通過第二藥劑加入口投加到筒體內。

作為進一步的技術方案，所述筒體由第一藥劑加入口向內水平設置第一藥劑管，第一藥劑管側壁沿軸向設置多排第一開孔，第一開孔開設于第一藥劑管的下側部，第一開孔傾斜設置。

作為進一步的技術方案，所述筒體由第二藥劑加入口向內水平設置第二藥劑管，第二藥劑管側壁沿軸向設置多排第二開孔，第二開孔開設于第二藥劑管的下側部，第二開孔傾斜設置。

作為進一步的技術方案，所述筒體的第一藥劑加入口和第二藥劑加入口均設置計量泵，計量泵與控制器連接。

作為進一步的技術方案，所述筒體下側部與進水管連接，進水管與廢水池連通，進水管與筒體連接的端部設置為弧狀，且進水管端部與筒體側壁相切設置；所述筒體的進水管和出水口均設置第二電磁流量計、第二電動閥門，第二電磁流量計、第二電動閥門均與控制器連接。

作為進一步的技術方案，所述筒體底部通過排污管與污泥濃縮池連接，排污管和污泥濃縮池之間設置第一污泥泵；所述澄清器殼體底部設置錐形體，錐形體底部通過排泥管與污泥濃縮池連接，排泥管與污泥濃縮池之間設置第二污泥泵；所述第一污泥泵和第二污泥泵均與控制器連接。

作為進一步的技術方案，所述污泥濃縮池與板框壓濾機連接，以實現污泥的泥水分離；所述板框壓濾機與控制器連接。

第二方面，本發明還提供了一種如上所述的玻璃磨邊廢水處理系統的處理方法，包括以下步驟：玻璃磨邊產生的廢水匯集到廢水池，而后送入旋流反應器內；絮凝劑由旋流反應器上部投加到筒體內，廢水和絮凝劑產生絮凝反應，間隔設定時間后助凝劑在旋流反應器下部投加到筒體內，把廢水中的高懸浮物沉淀及濁度值降低，清水由旋流反應器頂部自流出水到澄清器內；懸浮物在澄清器斜板填料區完成截留及附著，清水再經出水堰槽溢流至清水桶，用于玻璃磨邊設備回用；旋流反應器和澄清器底部污泥排至污泥濃縮池，而后將污泥送入板框壓濾機內，實現污泥的泥水分離。

上述本發明的有益效果如下：本發明的玻璃磨邊廢水處理系統，先向旋流反應器內加入絮凝劑，廢水和絮凝劑產生絮凝反應，而后再向旋流反應器內加入助凝劑，將廢水中的高懸浮物沉淀及濁度值降低，而后清水進入澄清器，斜板填料區對顆粒直徑比較小的懸浮物進行截留，顆粒物由此沉降到底部，上清液從出水堰槽排出，進而實現固液分離；該系統各設備有效容積比例合理，污水在設備內停留時間可以有效去除污水中的懸浮物，降低濁度值，色度也能有效去除。

本發明的玻璃磨邊廢水處理系統，由提升泵不間斷把污水打入旋流式反應器內，旋流反應器和澄清器相連，澄清器頂部敞口設置，處理好的清水隨時由出水口流出進入清水桶儲存，可實現連續進水和出水效果，大大提高了處理效率，比現有設備提高30%處理效率，此設備工藝運行簡單，便于操控調試。

本發明的玻璃磨邊廢水處理系統，旋流反應器和廢水池連接，水質不均的水在廢水池中停留進行均質調整，旋流反應器內藥劑投加采取計量加藥方式，可實現精確投加，量化顯示，使得來水不均和藥劑投加不精確的問題得到有效的解決。

本發明的玻璃磨邊廢水處理系統，筒體對應于藥劑加入口設置藥劑管，且在藥劑管開設傾斜的開孔，可避免藥劑集中，有利于藥劑在筒體內分散，藥劑投加更均勻。

（發明人：李燕華;尹強;李江）
