公布日：2023.02.03
申請日：2022.11.04
分類號：C02F1/72(2006.01)I;C02F1/461(2006.01)I;C02F1/70(2006.01)I;C02F101/36(2006.01)N;C02F101/38(2006.01)N;C02F101/34(2006.01)N;C02F103/36(2006.01)N
摘要
本發明涉及一種氯代吡啶類殺蟲劑廢水處理工藝，其處理步驟包括：a.啟動驅動系統,通過驅動系統激活進水系統把廢水連續間隔吸入外殼系統中的脫氯反應腔中；b.通過傳動系統使脫氯反應系統及氧化反應系統在腔體內部循環移動；c.在脫氯反應腔中通過脫氯反應系統進行脫氯反應；d.通過過水系統把脫氯反應腔中的廢水吸入氧化反應腔中；e.通過進料系統把過硫酸鈉連續間斷吸入氧化反應腔中；f.同時在氧化反應腔中通過氧化反應系統進行氧化反應；實現了高效處理廢水的功能。
權利要求書
1.一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：其處理步驟包括：a.啟動驅動系統,通過驅動系統激活進水系統把廢水連續間隔吸入外殼系統中的脫氯反應腔中；b.通過傳動系統使脫氯反應系統及氧化反應系統在腔體內部循環移動；傳動系統包括第一旋轉桿(31)，所述第一旋轉桿(31)末端設有第一齒輪(32)，所述第一齒輪(32)一側嚙合設有第二齒輪(33)，所述第二齒輪(33)套在第二旋轉桿(34)上，所述第二旋轉桿(34)兩側末端固定設有完全相同的第三齒輪(35)，兩個所述第三齒輪(35)嚙合設有完全相同的變位組件(36)，則具體傳動步驟為：當?shù)谝恍D(zhuǎn)桿(31)被驅動轉動時，依次帶動第一齒輪(32)、第二齒輪(33)、第二旋轉桿(34)第三齒輪(35)轉動，最后使變位組件(36)活動；c.在脫氯反應腔中通過脫氯反應系統進行脫氯反應；脫氯反應系統包括設置在所述脫氯反應腔(12)內的一對第一限位桿(51)，所述第一限位桿(51)上可移動設有第一L型極板(52)，所述第一L型極板上開有若干第一孔槽(53)，所述第一孔槽(53)中貫穿設有變位組件(36)，所述第一L型極板(52)中間可移動設有第一極板(54)，所述第一L型極板(52)上方兩側固定設有一對相同的渦輪扇(55)，則具體步驟為：當變位組件(36)運動時，帶動第一L型極板(52)在第一限位桿(51)上移動，同時帶動第一極板(54)在第一孔槽(53)中上下移動，同時渦輪扇(55)隨著第一L型極板(52)的移動而攪動液體；d.通過過水系統把脫氯反應腔中的廢水吸入氧化反應腔中e.通過進料系統把過硫酸鈉連續間斷吸入氧化反應腔中；f.同時在氧化反應腔中通過氧化反應系統進行氧化反應。
2.根據權利要求1所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述脫氯反應系統的陽極材料采用石墨、不銹鋼或鎳及合金，陰極材料采用銀。所述氧化反應系統的陽極材料采用耐酸耐氯離子的鈦基釕銥電極(釕銥摩爾比為3:1)，陰極采用耐腐蝕的不銹鋼或純鈦。
3.根據權利要求1所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述脫氯反應系統的反應溫度保持在55℃左右，初始PH控制在5左右，所述氧化反應系統的反應溫度保持在60℃左右，初始PH控制在0左右；過硫酸鈉與廢水同步反應體積比率為1：100。

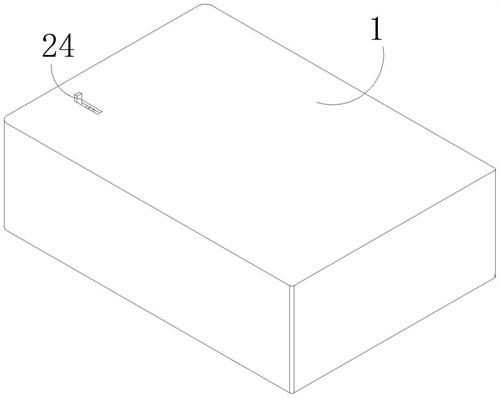

4.根據權利要求1所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述外殼系統包括殼體(1)，所述殼體(1)內部開有傳動腔(11)、脫氯反應腔(12)、氧化反應腔(13)，所述傳動腔(11)上方開有第一讓位槽(14)，所述脫氯反應腔(12)一側開有第一讓位孔(15)，所述氧化反應腔(13)兩側分別開有第二讓位孔(16)及第三讓位孔(17)，所述傳動腔(11)上方設有第一隔板(18)，用以隔絕傳動腔(11)，所述傳動腔(11)與脫氯反應腔(12)及氧化反應腔(13)之間設有第二隔板(19)，用以隔絕傳動腔(11)、脫氯反應腔(12)及氧化反應腔(13)，所述傳動腔(11)中用以放置傳動系統，所述脫氯反應腔(12)中用以進行脫氯反應，所述氧化反應腔(13)中用以進行氧化反應，所述第一讓位槽(14)用以給驅動系統讓位，所述第一讓位孔(15)、第二讓位孔(16)、第三讓位孔(17)用以放置管道。
5.根據權利要求2所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述驅動系統包括可移動設置在第一隔板(18)上的電機(21)，所述第一隔板(18)上開有第二讓位槽(181)，所述電機(21)可在所述第二讓位槽(181)中移動，所述電機(21)一側可轉動設有第三旋轉桿(22)，所述第三旋轉桿(22)末端設有第四齒輪(23)，所述第三旋轉桿(22)末端固定設有移動桿(24)，所述第四齒輪(23)一側嚙合設有斜齒輪組(25)，所述斜齒輪組(25)一端固定設有第四旋轉桿(26)，所述第四旋轉桿(26)末端固定設有第五齒輪(27)，所述第五齒輪(27)一側嚙合設有第六齒輪(28)，所述第三旋轉桿(22)及第二讓位槽(181)皆傾斜設置，所述第六齒輪(28)與所述第一旋轉桿(31)固定連接，則具體運動步驟為：當電機(21)啟動時，帶動第三旋轉桿(22)及第四齒輪(23)轉動，因為第四齒輪(23)與斜齒輪組(25)嚙合設置，因此可以帶動斜齒輪組(25)、第四旋轉桿(26)及第五齒輪(27)轉動，因為第五齒輪(27)與第六齒輪(28)嚙合設置，因此第六齒輪(28)也轉動，當推動移動桿(24)時，把斜齒輪組(25)及第四旋轉桿(26)推動，因為電機(21)可以在第二讓位槽(181)中滑動，因此可以使第四齒輪(23)始終保持與斜齒輪組(25)嚙合，在推動移動桿(24)時，可以由第四齒輪(23)與斜齒輪組(25)嚙合的位置而控制第六齒輪(28)的轉速。
6.根據權利要求2所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述進水系統包括設置在第一讓位孔(15)上的進水管(4)，所述進水管(4)中可移動設有第一活塞(41)及固定設有第一擋板(42)，所述第一活塞(41)上固定設有第一單向閥(411)，所述第一擋板上(42)上固定設有第二單向閥(421)，所述第一活塞(41)一側與連接組件(43)相連，所述連接組件(43)與變位組件(36)相連，所述連接組件(43)包括與所述第一活塞(41)相連的長桿(431)，所述長桿(431)設有夾板(432)，所述夾板(432)上固定有槽板(433)，所述槽板(433)可旋轉設在脫氯反應系統上，具體進水步驟為：當?shù)谝换钊?/span>(41)隨著變位組件(36)運動而向內運動時，第一單向閥(411)關閉，第二單向閥(421)打開，廢水通過第二單向閥(421)被吸入進水管(4)中的第一活塞(41)及第一擋板(42)之間，當?shù)谝换钊?/span>(41)向外運動時，第一單向閥(411)打開，第二單向閥(421)關閉，廢水通過第一單向閥(411)被吸入所述脫氯反應腔(12)中。
7.根據權利要求2所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述變位組件(36)包括與所述第三齒輪(35)嚙合設置的第七齒輪(361)，所述第七齒輪(361)上固定設有彈簧旋轉桿(362)，所述彈簧旋轉桿(362)上端固定設有第一架板(363)，所述彈簧旋轉桿(362)內部設有彈簧固定桿(364)，所述彈簧固定桿(364)恰好貫穿過所述第一架板(363)上，所述彈簧固定桿(364)末端固定設有第八齒輪(365)，所述第八齒輪(365)一側嚙合設有第九齒輪(366)，所述第九齒輪(366)一側固定設有貫穿于第一架板(363)的第五旋轉桿(367)，所述第五旋轉桿(367)末端固定設有第二架板(368)，所述第五旋轉桿(367)末端固定設有第十齒輪(369)，所述第十齒輪(369)一側嚙合設有第十一齒輪(3610)，所述第十一齒輪(3610)一端固定設有貫穿于第二架板(368)的第六旋轉桿(3611)，所述第一架板(363)及第二架板(368)上貫穿設有第一連桿(3612)，所述第六旋轉桿(3611)末端固定設有第一連板(3613)，所述第一連板(3613)一側固定設有一對第二連桿(3614)，所述傳動腔(11)底部固定設有圓弧臺(3615)所述圓弧臺(3615)與第十一齒輪(3610)嚙合設置，具體運動步驟為：當?shù)谌X輪(35)轉動時，依次帶動第七齒輪(361)、彈簧旋轉桿(362)、第一架板(363)轉動，第八齒輪(365)被彈簧固定桿(364)固定不動，在第一架板(363)繞中心轉動時，其上的第九齒輪(366)繞第八齒輪(365)嚙合轉動，接著依次帶動第五旋轉桿(367)、第十齒輪(369)、第十一(3610)、第六旋轉桿(3611)轉動，使第十一齒輪(3610)在所述圓弧臺(3615)嚙合移動，最后使第二連桿(3614)實現前后上下左右的移動效果。
8.根據權利要求1所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：進料系統包括設置在第二讓位孔(16)上的進料管(6)，所述進料管(6)中可移動設有第二活塞(61)及固定設有第二擋板(62)，所述第一活塞(61)上固定設有第三單向閥(611)，所述第二擋板上(62)上固定設有第四單向閥(621)，所述第二活塞(61)與變位組件(36)相連，具體進水步驟為：當?shù)诙钊?/span>(61)隨著變位組件(36)運動而向內運動時，第三單向閥(611)關閉，第四單向閥(621)打開，過硫酸鈉通過第四單向閥(621)被吸入進料管(6)中的第二活塞(61)及第二擋板(62)之間，當?shù)诙钊?/span>(61)向外運動時，第三單向閥(611)打開，第四單向閥(621)關閉，過硫酸鈉通過第三單向閥(611)被吸入所述氧化反應腔(12)中。
9.根據權利要求1所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述過水系統包括設在所述第三讓位孔(17)中的排水管(71)及設置在所述脫氯反應腔(12)、氧化反應腔(13)中的若干過水管(72)，所述排水管(71)皆由數碼操控，根據設置的程序控制打開及關閉的時間，所述排水管(71)用以排出廢水，所述過水管(72)用以過度廢水。
10.根據權利要求5所述的一種氯代吡啶類殺蟲劑廢水處理工藝，其特征在于：所述第二隔板(19)上設有兩組讓位組件(191)，所述讓位組件(191)分別與所述變位組件(36)位置對應，所述讓位組件(191)包括可左右移動設在所述第二隔板(19)上的第一移動板(1911)，所述第一移動板(1911)上課上下移動設有第二移動板(1912)，所述第二連桿(3614)貫穿設于所述第二移動板(1912)上，當變位組件(36)運動帶動第一移動板(1911)及第二移動板(1912)移動時，可以一直保持第二隔板(19)的密閉。
發明內容
針對現有技術中的問題，本發明提供了一種氯代吡啶類殺蟲劑廢水處理工藝。提供了高效降解氯代吡啶類殺蟲劑廢水的功能。
本發明解決其技術問題所采用的技術方案是：其處理步驟包括：
其處理步驟包括：
a.啟動驅動系統,通過驅動系統激活進水系統把廢水連續間隔吸入外殼系統中的脫氯反應腔中；
b.通過傳動系統使脫氯反應系統及氧化反應系統在腔體內部循環移動；傳動系統包括第一旋轉桿，所述第一旋轉桿末端設有第一齒輪，所述第一齒輪一側嚙合設有第二齒輪，所述第二齒輪套在第二旋轉桿上，所述第二旋轉桿兩側末端固定設有完全相同的第三齒輪，兩個所述第三齒輪嚙合設有完全相同的變位組件，則具體傳動步驟為：當?shù)谝恍D(zhuǎn)桿被驅動轉動時，依次帶動第一齒輪、第二齒輪、第二旋轉桿第三齒輪轉動，最后使變位組件活動；
c.在脫氯反應腔中通過脫氯反應系統進行脫氯反應；脫氯反應系統包括設置在所述脫氯反應腔內的一對第一限位桿，所述第一限位桿上可移動設有第一L型極板，所述第一L型極板上開有若干第一孔槽，所述第一孔槽中貫穿設有變位組件，所述第一L型極板中間可移動設有第一極板，所述第一L型極板上方兩側固定設有一對相同的渦輪扇，則具體步驟為：當變位組件運動時，帶動第一L型極板在第一限位桿上移動，同時帶動第一極板在第一孔槽中上下移動，同時渦輪扇隨著第一L型極板的移動而攪動液體；
d.通過過水系統把脫氯反應腔中的廢水吸入氧化反應腔中
e.通過進料系統把過硫酸鈉連續間斷吸入氧化反應腔中；
f.同時在氧化反應腔中通過氧化反應系統進行氧化反應；
通過驅動系統和傳動系統激活整個裝置的各個部分，激活系統后，首先通過進水系統把廢水吸入脫氯反應腔中，通過脫氯反應系統進行脫氯反應，之后通過過水系統把廢水吸入氧化反應腔中，通過氧化反應系統進行氧化反應，同時通過進料系統吸入過硫酸鈉加速氧化反應，最后通過過水系統把處理好的廢水排出，通過脫氯反應及氧化反應依次進行實現了對廢水中間產物進行處理，并在傳動系統的運動下提高兩次反應的效率，最終實現了高效處理廢水的效果。
具體的，所述外殼系統包括殼體，所述殼體內部開有傳動腔、脫氯反應腔、氧化反應腔，所述傳動腔上方開有第一讓位槽，所述脫氯反應腔一側開有第一讓位孔，所述氧化反應腔兩側分別開有第二讓位孔及第三讓位孔，所述傳動腔上方設有第一隔板，所述傳動腔與脫氯反應腔及氧化反應腔之間設有第二隔板。
具體的，所述驅動系統包括可移動設置在第一隔板上的電機，所述第一隔板上開有第二讓位槽，所述電機可在所述第二讓位槽中移動，所述電機一側可轉動設有第三旋轉桿，所述第三旋轉桿末端設有第四齒輪，所述第三旋轉桿末端固定設有移動桿，所述第四齒輪一側嚙合設有斜齒輪組，所述斜齒輪組一端固定設有第四旋轉桿，所述第四旋轉桿末端固定設有第五齒輪，所述第五齒輪一側嚙合設有第六齒輪，所述第三旋轉桿及第二讓位槽皆傾斜設置，所述第六齒輪與所述第一旋轉桿固定連接。
具體的，所述進水系統包括設置在第一讓位孔上的進水管，所述進水管中可移動設有第一活塞及固定設有第一擋板，所述第一活塞上固定設有第一單向閥，所述第一擋板上上固定設有第二單向閥，所述第一活塞一側與連接組件相連，所述連接組件與變位組件相連，所述連接組件包括與所述第一活塞相連的長桿，所述長桿設有夾板，所述夾板上固定有槽板，所述槽板可旋轉設在脫氯反應系統上，具體進水步驟為：當?shù)谝换钊S著變位組件運動而向內運動時，第一單向閥關閉，第二單向閥打開，廢水通過第二單向閥被吸入進水管中的第一活塞及第一擋板之間，當?shù)谝换钊蛲膺\動時，第一單向閥打開，第二單向閥關閉，廢水通過第一單向閥被吸入所述脫氯反應腔中。
具體的，所述變位組件包括與所述第三齒輪嚙合設置的第七齒輪，所述第七齒輪上固定設有彈簧旋轉桿，所述彈簧旋轉桿上端固定設有第一架板，所述彈簧旋轉桿內部設有彈簧固定桿，所述彈簧固定桿恰好貫穿過所述第一架板上，所述彈簧固定桿末端固定設有第八齒輪，所述第八齒輪一側嚙合設有第九齒輪，所述第九齒輪一側固定設有貫穿于第一架板的第五旋轉桿，所述第五旋轉桿末端固定設有第二架板，所述第五旋轉桿末端固定設有第十齒輪，所述第十齒輪一側嚙合設有第十一齒輪，所述第十一齒輪一端固定設有貫穿于第二架板的第六旋轉桿，所述第一架板及第二架板上貫穿設有第一連桿，所述第六旋轉桿末端固定設有第一連板，所述第一連板一側固定設有一對第二連桿，所述傳動腔底部固定設有圓弧臺所述圓弧臺與第十一齒輪嚙合設置，具體運動步驟為：當?shù)谌X輪轉動時，依次帶動第七齒輪、彈簧旋轉桿、第一架板轉動，第八齒輪被彈簧固定桿固定不動，在第一架板繞中心轉動時，其上的第九齒輪繞第八齒輪嚙合轉動，接著依次帶動第五旋轉桿、第十齒輪、第十一、第六旋轉桿轉動，使第十一齒輪在所述圓弧臺嚙合移動，最后使第二連桿實現前后上下左右的移動效果。
具體的，進料系統包括設置在第二讓位孔上的進料管，所述進料管中可移動設有第二活塞及固定設有第二擋板，所述第一活塞上固定設有第三單向閥，所述第二擋板上上固定設有第四單向閥，所述第二活塞與變位組件相連，具體進水步驟為：當?shù)诙钊S著變位組件運動而向內運動時，第三單向閥關閉，第四單向閥打開，過硫酸鈉通過第四單向閥被吸入進料管中的第二活塞及第二擋板之間，當?shù)诙钊蛲膺\動時，第三單向閥打開，第四單向閥關閉，過硫酸鈉通過第三單向閥被吸入所述氧化反應腔中。
具體的，所述過水系統包括設在所述第三讓位孔中的排水管及設置在所述脫氯反應腔、氧化反應腔中的若干過水管，所述排水管皆由數碼操控，根據設置的程序控制打開及關閉的時間。
具體的，所述第二隔板上設有兩組讓位組件，所述讓位組件分別與所述變位組件位置對應，所述讓位組件包括可左右移動設在所述第二隔板上的第一移動板，所述第一移動板上課上下移動設有第二移動板，所述第二連桿貫穿設于所述第二移動板上。
綜上所述，通過驅動系統和傳動系統激活整個裝置的各個部分，激活系統后，首先通過進水系統把廢水吸入脫氯反應腔中，通過脫氯反應系統進行脫氯反應，之后通過過水系統把廢水吸入氧化反應腔中，通過氧化反應系統進行氧化反應，同時通過進料系統吸入過硫酸鈉加速氧化反應，最后通過過水系統把處理好的廢水排出，通過脫氯反應及氧化反應依次進行實現了對廢水中間產物進行處理，并在傳動系統的運動下提高兩次反應的效率，最終實現了高效處理廢水的效果。
具體的，所述脫氯反應系統的陽極材料采用石墨、不銹鋼或鎳及合金，陰極材料采用銀。所述氧化反應系統的陽極材料采用耐酸耐氯離子的鈦基釕銥電極(釕銥摩爾比為3:1)，陰極采用耐腐蝕的不銹鋼或純鈦。
具體的，所述脫氯反應系統的反應溫度保持在55℃左右，初始PH控制在5左右，所述氧化反應系統的反應溫度保持在60℃左右，初始PH控制在0左右；過硫酸鈉與廢水同步反應體積比率為1：100。
本發明的有益效果是：
(1)脫氯反應系統包括設置在所述脫氯反應腔內的一對第一限位桿，所述第一限位桿上可移動設有第一L型極板，所述第一L型極板上開有若干第一孔槽，所述第一孔槽中貫穿設有變位組件，所述第一L型極板中間可移動設有第一極板，所述第一L型極板上方兩側固定設有一對相同的渦輪扇，氧化反應系統中的結構與所述脫氯反應系統中的結構完全相同，脫氯反應系統及氧化反應系統可以使第一極板在第一L型極板內側移動，并使兩塊極板在整個反應腔中移動，使整個反應液體充分反應，并且在渦輪扇的作用下，可以攪動整個反應液，均提高了反應的效率，實現了提高反應效率的功能。
(2)傳動系統包括第一旋轉桿，所述第一旋轉桿末端設有第一齒輪，所述第一齒輪一側嚙合設有第二齒輪，所述第二齒輪套在第二旋轉桿上，所述第二旋轉桿兩側末端固定設有完全相同的第三齒輪，兩個所述第三齒輪嚙合設有完全相同的變位組件，則具體傳動步驟為：當?shù)谝恍D(zhuǎn)桿被驅動轉動時，依次帶動第一齒輪、第二齒輪、第二旋轉桿第三齒輪轉動，最后使變位組件活動，所述變位組件包括與所述第三齒輪嚙合設置的第七齒輪，所述第七齒輪上固定設有彈簧旋轉桿，所述彈簧旋轉桿上端固定設有第一架板，所述彈簧旋轉桿內部設有彈簧固定桿，所述彈簧固定桿恰好貫穿過所述第一架板上，所述彈簧固定桿末端固定設有第八齒輪，所述第八齒輪一側嚙合設有第九齒輪，所述第九齒輪一側固定設有貫穿于第一架板的第五旋轉桿，所述第五旋轉桿末端固定設有第二架板，所述第五旋轉桿末端固定設有第十齒輪，所述第十齒輪一側嚙合設有第十一齒輪，所述第十一齒輪一端固定設有貫穿于第二架板的第六旋轉桿，所述第一架板及第二架板上貫穿設有第一連桿，所述第六旋轉桿末端固定設有第一連板，所述第一連板一側固定設有一對第二連桿，所述傳動腔底部固定設有圓弧臺所述圓弧臺與第十一齒輪嚙合設置，通過傳動系統和變位組件的共同作用下，使脫氯反應和氧化反應同時進行反應，并且在脫氯反應系統和氧化反應系統的作用下，使電極在整個反應溶液中充分活動，使兩步反應充分高效進行，實現了提高反應效率的功能。
(3)所述進水系統包括設置在第一讓位孔上的進水管，所述進水管中可移動設有第一活塞及固定設有第一擋板，所述第一活塞上固定設有第一單向閥，所述第一擋板上上固定設有第二單向閥，所述第一活塞與變位組件相連，進料系統包括設置在第二讓位孔上的進料管，所述進料管中可移動設有第二活塞及固定設有第二擋板，所述第一活塞上固定設有第三單向閥，所述第二擋板上上固定設有第四單向閥，所述第二活塞與變位組件相連，進水系統與進料系統皆與變位組件相連，在變位組件的活動下，可以同時成一定比例的進料及進水，使脫氯反應和氧化反應的反應效率提升到最大，實現了提高反應速度的功能。
（發明人：王宇峰;田平;張衛明;王衡;薛磊;卓未龍）
