公布日：2023.03.31
申請日：2022.12.06
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/50(2023.01)N;C02F5/00(2023.01)N;C02F3/00
(2023.01)N;C02F103/44(2006.01)N
摘要
本發明涉及一種洗滌洗車污水循環利用零排放工藝依次包括毛發處理、酸堿中和、三級沉淀、生化處理、砂濾罐過濾、活性碳罐過濾、消毒處理、陶瓷板過濾、凈化池凈化、軟化器軟化處理、保安過濾器過濾處理得到的八級處理水用于高壓洗車、十級處理水用于后段洗車、十一級處理水作為蠟液水使用清洗車輛、十三級處理水用于雨林沖洗車輛，通過分級處理過的水進行車輛不同步驟的清洗，能夠最大程度上利用水循環處理，循環水的利用率比較高。本發明將洗滌所排放的不可再利用污水排放給洗車需求用水，作為水源進行處理，達到洗車要求進行全部二次利用，洗車過程中的污水進行再次多道工藝處理進行反復利用，除自然損耗外的其余水進行全部回收利用。
權利要求書
1.一種洗滌洗車污水循環利用零排放工藝，其特征在于，包括以下步驟：S1:將洗滌水流入毛發處理器，利用毛發處理器攔截毛發，得到一級處理水，轉S2；S2:將一級處理水利用酸堿中和池進行酸堿中和處理，得到二級處理水，轉S3；S3:將二級處理水通過三級沉淀進行沉淀處理，得到三級處理水，轉S4；S4:將三級處理水加入絮凝劑進行生化處理，得到四級處理水，轉S5；S5:將四級處理水通入砂濾罐進行過濾處理，得到五級處理水，轉S6；S6:將五級處理水通入活性碳罐進行過濾處理，得到六級處理水，轉S7；S7:將六級處理水加入消毒劑進行消毒，得到七級處理水，轉S8；S8:將七級處理水加入中水補充通過過濾池進行過濾處理，得到八級處理水，轉S9；S9:將八級處理水利用陶瓷板進行過濾處理，得到九級處理水，轉S10；S10:將九級處理水通入凈化池進行凈化處理，得到十級處理水，轉S11；S11:將十級處理水通入軟化器進行軟化處理，得到十一級處理水，轉S12；S12:將十一級處理水通入保安過濾器進行過濾處理，得到十二級處理水，轉S13；S13:將十二級處理水通入水處理器進行水處理，得到十三級處理水，用于雨林沖洗車輛。
2.根據權利要求書1所述洗滌洗車污水循環利用零排放工藝，其特征在于，將步驟S2處理后的二級處理水以及洗車污水流入三級沉淀池進行沉淀反應，得到三級處理水和污泥，污泥依次進行污泥沉淀、污泥壓濾，處理后的污泥進行專業的第三方生物堆肥處理，處理后的污泥可作為優質的廢料進行其他利用。
3.根據權利要求書2所述洗滌洗車污水循環利用零排放工藝，其特征在于，將步驟S3處理后的三級處理水通過在曝氣池中加絮凝劑生化處理，生化處理后得到四級處理水和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
4.根據權利要求書3所述洗滌洗車污水循環利用零排放工藝，其特征在于，將步驟S4處理后通入砂濾罐進行過濾處理，過濾處理后得到五級處理水和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
5.根據權利要求書1所述洗滌洗車污水循環利用零排放工藝，其特征在于，在步驟S4處理后，四級處理水通過提升泵通過步驟S5中的砂濾罐進行過濾處理和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
6.根據權利要求書2所述洗滌洗車污水循環利用零排放工藝，其特征在于，在步驟S6中，將步驟5通過砂濾罐過濾處理后的五級處理水通入活性碳罐，進一步通過活性碳的吸附作用，將五級處理水進行凈化得到六級處理水和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
7.根據權利要求書3所述洗滌洗車污水循環利用零排放工藝，其特征在于，在步驟S8中，將步驟S7中得到七級處理水通入過濾池加入中水進行過濾處理，過濾后的水形成八級處理水，八級處理水一部分用于高壓洗車，高壓洗車之后的廢水返回步驟S3中進行沉淀處理，另一部分水用于后續處理。
8.根據權利要求書3所述洗滌洗車污水循環利用零排放工藝，其特征在于，在步驟S10中，將步驟S9過濾處理后的九級處理水通過凈化池進行凈化處理，凈化處理后得到十級處理水，十級處理水一部分用于后段洗車，后段洗車之后的廢水返回步驟S3中進行沉淀處理，另一部分水用于后續處理。
9.根據權利要求書3所述洗滌洗車污水循環利用零排放工藝，其特征在于，在步驟S11中，將步驟S10凈化處理后的十級處理水通入軟化器進行軟化處理得到軟化后的十一級處理水，一部分十一級處理水作為蠟液水使用于清洗車輛，清洗車輛之后的廢水返回步驟S3中進行沉淀處理，另一部分水用于后續處理。
10.根據權利要求書3所述洗滌洗車污水循環利用零排放工藝，其特征在于，在步驟S13中，將步驟S12得到的十二級處理水通過水處理器進行過濾處理，處理后得到十三級處理水，將十三級處理水用于雨林沖洗車輛，沖洗車輛之后的廢水返回步驟S3中進行沉淀處理。
發明內容
本發明的目的在于一種洗滌洗車污水循環利用零排放工藝。
為了實現這些目的，采用如下技術方案：

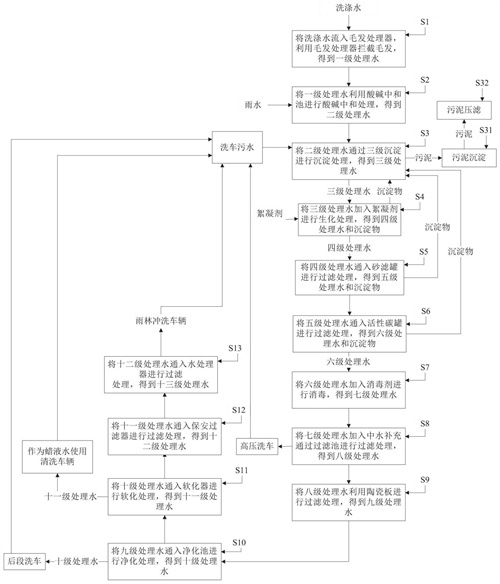

一種洗滌洗車污水循環利用零排放工藝，包括以下步驟：
S1:將洗滌水流入毛發處理器，利用毛發處理器攔截毛發，得到一級處理水，轉S2；
S2:將一級處理水利用酸堿中和池進行酸堿中和處理，得到二級處理水，轉S3；
S3:將二級處理水通過三級沉淀進行沉淀處理，得到三級處理水，轉S4；S4:將三級處理水加入絮凝劑進行生化處理，得到四級處理水，轉S5；
S5:將四級處理水通入砂濾罐進行過濾處理，得到五級處理水，轉S6；
S6:將五級處理水通入活性碳罐進行過濾處理，得到六級處理水，轉S7；S7:將六級處理水加入消毒劑進行消毒，得到七級處理水，轉S8；
S8:將七級處理水加入中水補充通過過濾池進行過濾處理，得到八級處理水，轉S9；
S9:將八級處理水利用陶瓷板進行過濾處理，得到九級處理水，轉S10；
S10:將九級處理水通入凈化池進行凈化處理，得到十級處理水，轉S11；S11:將十級處理水通入軟化器進行軟化處理，得到十一級處理水，轉S12；S12:將十一級處理水通入保安過濾器進行過濾處理，得到十二級處理水，轉S13；
S13:將十二級處理水通入水處理器進行過濾處理，得到十三級處理水，用于雨林沖洗車輛。
進一步的，將步驟S2處理后的二級處理水以及洗車污水流入三級沉淀池進行沉淀反應，得到三級處理水和污泥，污泥依次進行污泥沉淀、污泥壓濾，處理后的污泥進行專業的第三方生物堆肥處理，處理后的污泥可作為優質的廢料進行其他利用。
進一步的，將步驟S3處理后的三級處理水通過在曝氣池中加絮凝劑生化處理，生化處理后得到四級處理水和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
進一步的，將步驟S4處理后通入砂濾罐進行過濾處理，過濾處理后得到五級處理水和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
優選的，在步驟S4處理后，四級處理水通過提升泵通過步驟S5中的砂濾罐進行過濾處理和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
進一步的，在步驟S6中，將步驟5通過砂濾罐過濾處理后的五級處理水通入活性碳罐，進一步通過活性碳的吸附作用，將五級處理水進行凈化得到六級處理水和沉淀物，沉淀物返回步驟S3中進行沉淀處理。
進一步的，在步驟S8中，將步驟S7中得到七級處理水通入過濾池加入中水進行過濾處理，過濾后的水形成八級處理水，八級處理水一部分用于高壓洗車，高壓洗車之后的廢水返回步驟S3中進行沉淀處理，另一部分水用于后續處理。
進一步的，在步驟S10中，將步驟S9過濾處理后的九級處理水通過凈化池進行凈化處理，凈化處理后得到十級處理水，十級處理水一部分用于后段洗車，后段洗車之后的廢水返回步驟S3中進行沉淀處理，另一部分水用于后續處理。
進一步的，在步驟S11中，將步驟S10凈化處理后的十級處理水通入軟化器進行軟化處理得到軟化后的十一級處理水，一部分十一級處理水作為蠟液水使用于清洗車輛，清洗車輛之后的廢水返回步驟S3中進行沉淀處理，另一部分水用于后續處理。
進一步的，在步驟S13中，將步驟S12得到的十二級處理水通過水處理器進行過濾處理，處理后得到十三級處理水，將十三級處理水用于雨林沖洗車輛，沖洗車輛之后的廢水返回步驟S3中進行沉淀處理
有益技術效果：
1.本發明將洗滌所排放的不可再利用污水排放給洗車需求用水，作為水源進行處理，達到洗車要求進行全部二次利用，洗車過程中的污水進行再次多道工藝處理進行反復利用，除自然損耗外的其余水進行全部回收利用。過程中所產生的污泥進行專業的第三方生物堆肥處理，處理后的污泥可作為優質的廢料進行其他利用，本發明整體采用閉環處理工藝技術。
2.本發明包括毛發處理、酸堿中和、三級沉淀、生化處理、砂濾罐過濾、活性碳罐過濾、消毒處理、陶瓷板過濾、凈化池凈化、軟化器軟化處理、保安過濾器過濾處理得到的八級處理水用于高壓洗車、十級處理水用于后段洗車、十一級處理水作為蠟液水使用清洗車輛、十三級處理水用于雨林沖洗車輛，通過分級處理過的水進行車輛不同步驟的清洗，能夠最大程度上利用水循環處理，循環水的利用率比較高。
（發明人：徐柱;葉容堅;孫一峰）
