公布日：2022.11.11
申請日：2022.09.08
分類號：C02F11/00(2006.01)I;C02F11/12(2019.01)I;C02F1/24(2006.01)I;C02F11/122(2019.01)I;C02F1/40(2006.01)I;C02F1/02(2006.01)I;C02F11/18(2006.01)I;
C02F11/14(2019.01)I
摘要
本發明公開了一種油污泥處理裝置及工藝，屬于石油鉆采技術領域，包括破碎機、輸送機、篩選池、三相分離池、沉淀池、氣浮池、壓濾機和清水池，所述破碎機通過輸送機與篩選池連接，篩選池與三相分離池連接，三相分離池與沉淀池相連接、沉淀池與氣浮池相連接，氣浮池分別與壓濾機和清水池相連接，所述壓濾機與清水池相連接。本發明經濟實用，能有效處理含油污泥，將油、泥、水三者有效分離，含油污泥的分離處理效果，減少了石油對環境的污染，提高石油的利用率，可以充分利用含油污泥中有價值成分。
權利要求書

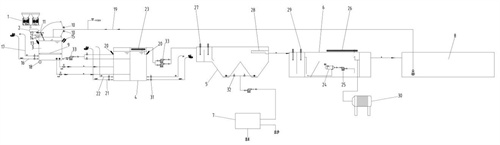

1.一種油污泥處理裝置，包括破碎機（1）、輸送機（2）、篩選池（3）、三相分離池（4）、沉淀池（5）、氣浮池（6）、壓濾機（7）和清水池（8），其特征在于：所述破碎機（1）通過輸送機（2）與篩選池（3）連接，篩選池（3）與三相分離池（4）連接，三相分離池（4）與沉淀池（5）相連接、沉淀池（5）與氣浮池（6）相連接，氣浮池（6）分別與壓濾機（7）和清水池（8）相連接，所述壓濾機（7）與清水池（8）相連接，所述清水池（8）與篩選池（3）相連接。
2.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述篩選池（3）包括篩網（9）、卷揚機（10）、第一氣動閥（15），所述提升篩網（9）設置在篩選池（3）內，提升篩網（9）的兩側各連接有一個卷揚機（10），所述篩選池（3）側壁的上部設有第一氣動閥（15），所述篩選池（3）的底部連接有第一蒸汽管（17）和第一風機曝氣管（16）.
3.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述篩選池（3）的上方設有攪拌機構，所述攪拌機構包括第一攪拌機（11）、搖臂（12）和翻轉氣缸（13），所述篩選池（3）的上方設有第一攪拌機（11），第一攪拌機（11）的攪拌棒伸入篩選池（3）內，第一攪拌機（11）固定在搖臂（12）上，搖臂（12）的一端固定有第一攪拌機（11），另一端與翻轉氣缸（13）的活塞桿相連接，所述搖臂（12）為V型，搖臂（12）的折彎處設有轉軸（14）。
4.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述篩選池（3）的底部設置稱重模塊（18），篩選池（3）的上部連接清水進水管（19），清水進水管（19）的一端與清水池（8）相連接，清水進水管（19）上連接有計量泵，篩選池（3）與三相分離池（4）之間設有第一電動閥（31）。
5.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述三相分離池（4）內上部設有刮油機（23），三相分離池（4）的側壁上設有排油口，排油口處設有第二氣動閥（20），三相分離池（4）底部連接有第二風機曝氣管（21）和第二蒸汽管（22）。
6.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述刮油機（23）包括轉軸、履帶、刮油鋼板，轉軸帶動履帶轉動，履帶上設有兩塊刮油鋼板。
7.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述沉淀池（5）的進口處設有第二攪拌機（27），沉淀池（5）的清水出口處設有金屬濾網（28），沉淀池（5）的底部為錐形。
8.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述沉淀池（5）的底部設有兩個沉泥出口，沉泥出口通過管道與壓濾機（7）相連接，管道上設有第二電動閥（32），所述壓濾機（7）包括進口端、出水端和出沙端，的進口端與三相分離池（4）相連接。
9.如權利要求1所述的一種油污泥處理裝置，其特征在于：所述氣浮池（6）內設有空壓機（24）和溶氣水泵（25），所述空壓機（24）與溶氣水泵（25）相連接，氣浮池（6）的進口處設有第三攪拌機（29）。
10.一種含油污泥處理工藝，其特征在于：包括以下步驟：1）破碎雜物，將含油、含各類固體廢棄物的污油泥送入破碎機，通過破碎機將雜物進行破碎，再輸送至篩選池；2）初步油水離，按40:60的泥水混合比，加熱至25-90℃，同時進行投藥劑，使油水得到分離，油通過出油口排出進入儲油罐；3）雜物分離，篩網翻轉使直徑大于10mm以上的固體廢物倒出，油泥水混合物通入三項分離池；4）油水分離，泥水在三項分離池，加熱加放入藥劑充分應，通過曝氣使泥水中的油分離，刮油機將浮在上層的油刮出，泥水混合物通入沉淀池；5）泥沙絮凝沉淀，沉淀池內加絮凝劑，使泥沙沉淀，沉淀的泥沙排入壓濾機，水進入氣浮池；6）泥水分離，泥水通過壓濾機脫水壓縮；7）水凈化，向氣浮池內加絮凝劑，通過氣浮使水中殘余的油浮起，通過刮渣機將水面的油渣刮除進入油罐，清水進入清水池。
發明內容
為解決現有技術中存在的上述問題，本發明提供了一種油污泥處理裝置及工藝。
本發明的技術方案如下：一種油污泥處理裝置，包括破碎機、輸送機、篩選池、三相分離池、沉淀池、氣浮池、壓濾機和清水池，所述破碎機通過輸送機與篩選池連接，篩選池與三相分離池連接，三相分離池與沉淀池相連接、沉淀池與氣浮池相連接，氣浮池分別與壓濾機和清水池相連接，所述壓濾機與清水池相連接，所述清水池與篩選池相連接。
所述篩選池包括篩網、卷揚機、第一氣動閥，所述提升篩網設置在篩選池內，提升篩網的兩側各連接有一個卷揚機，所述篩選池側壁的上部設有第一氣動閥，所述篩選池的底部連接有第一蒸汽管和第一風機曝氣管。
所述篩選池的上方設有攪拌機構，所述攪拌機構包括第一攪拌機、搖臂和翻轉氣缸，所述篩選池的上方設有第一攪拌機，第一攪拌機的攪拌棒伸入篩選池內，第一攪拌機固定在搖臂上，搖臂的一端固定有第一攪拌機，另一端與翻轉氣缸的活塞桿相連接，所述搖臂為V型，搖臂的折彎處設有轉軸。
所述篩選池的底部設置稱重模塊，篩選池的上部連接清水進水管，清水進水管的一端與清水池相連接，清水進水管上連接有計量泵，篩選池與三相分離池之間設有第一電動閥。
所述三相分離池內上部設有刮油機，三相分離池的側壁上設有排油口，排油口處設有第二氣動閥，三相分離池底部連接有第二風機曝氣管和第二蒸汽管。
所述刮油機包括轉軸、履帶、刮油鋼板，轉軸帶動履帶轉動，履帶上設有兩塊刮油鋼板。
所述沉淀池的進口處設有第二攪拌機，沉淀池的清水出口處設有金屬濾網，沉淀池的底部為錐形。
所述沉淀池的底部設有兩個沉泥出口，沉泥出口通過管道與壓濾機相連接，管道上設有第二電動閥，所述壓濾機包括進口端、出水端和出沙端，的進口端與三相分離池相連接。
所述氣浮池內設有空壓機和溶氣水泵，所述空壓機與溶氣水泵相連接，氣浮池的進口處設有第三攪拌機。
一種含油污泥處理工藝，包括以下步驟：1）破碎雜物，將含油、含各類固體廢棄物的污油泥送入破碎機，通過破碎機將雜物進行破碎，再輸送至篩選池；2）初步油水離，按40:60的泥水混合比，加熱至25-90℃，同時進行投藥劑，使油水得到分離，油通過出油口排出進入儲油罐；3）雜物分離，篩網翻轉使直徑大于10mm以上的固體廢物倒出，油泥水混合物通入三項分離池；4）油水分離，泥水在三項分離池，加熱加放入藥劑充分應，通過曝氣使泥水中的油分離，刮油機將浮在上層的油刮出，泥水混合物通入沉淀池；5）泥沙絮凝沉淀，沉淀池內加絮凝劑，使泥沙沉淀，沉淀的泥沙排入壓濾機，水進入氣浮池；6）泥水分離，泥水通過壓濾機脫水壓縮；7）水凈化，向氣浮池內加絮凝劑，通過氣浮使水中殘余的油浮起，通過刮渣機將水面的油渣刮除進入油罐，清水進入清水池。
本發明流程短，經濟實用，能有效處理含油污泥，將油、泥、水三者有效分離，含油污泥的分離處理效果，減少了石油對環境的污染，提高石油的利用率�？梢猿浞掷煤臀勰嘀杏袃r(jià)值成分，且回收的成分適用于各類煉化裝置，且對煉化產品質量無不良影響，設備投資少、工藝流程短、產量比現有生產工藝高1000%。
（發明人：沈加勛）
