公布日：2023.02.03
申請日：2022.09.19
分類號：F23G7/04(2006.01)I;F23G5/44(2006.01)I;F23J1/06(2006.01)I
摘要
本發明公開了一種高鹽廢水焚燒爐除鹽裝置，涉及廢水焚燒處理技術領域，具體涉及一種高鹽廢水焚燒處理技術領域，具體為一種高鹽廢水焚燒爐除鹽裝置，包括爐體、繞爐體外周面周向移動的軸向行走裝置，安裝在軸向行走裝置上端的機械手臂和除鹽刀具。該高鹽廢水焚燒爐除鹽裝置，通過設置滑動蓄能機構，能夠在遇到厚度大的固化鹽塊時，通過二號壓簧的逐漸蓄能來增加敲擊作用力，使得下一次對固化鹽塊的敲擊作用力大于本次敲擊的作用力，從而能夠?qū)⒑穸却蟮墓袒}塊去除，同時還能避免敲擊作用力過大而造成焚燒爐受損的問題出現。
權利要求書

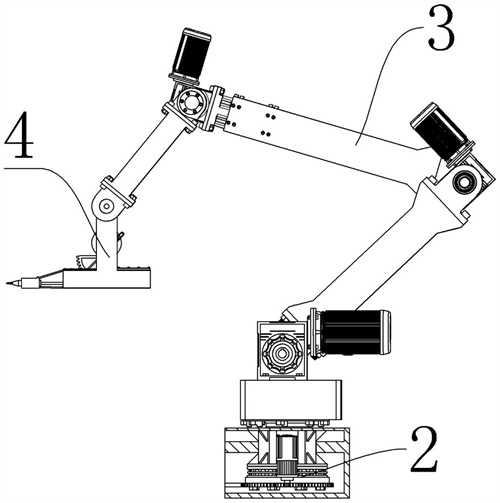

1.一種高鹽廢水焚燒爐除鹽裝置，包括爐體（1）、繞爐體（1）外周面周向移動的軸向行走裝置（2），安裝在軸向行走裝置（2）上端的機械手臂（3）和除鹽刀具（13），其特征在于：機械手臂（3）的下端固定連接有除鹽機構外殼（4），除鹽機構外殼（4）的外部一端固定連接有固定外殼（11），除鹽機構外殼（4）的內部設有急回機構，急回機構的輸出端連接有滑動蓄能機構，滑動蓄能機構滑動配合在固定外殼（11）中，固定外殼（11）遠離滑動蓄能機構的一端設有連接機構，連接機構連接有除鹽刀具（13），連接機構與滑動蓄能機構碰撞以驅動除鹽刀具（13）將爐體（1）內的固結鹽塊去除，連接機構遠離除鹽刀具（13）的一端設有鎖止機構，鎖止機構與滑動蓄能機構配合，鎖止機構用于在鹽塊未被除鹽刀具（13）除去時對滑動蓄能機構解鎖，使滑動蓄能機構在與連接機構碰撞后蓄能，鎖止機構還用于在鹽塊被除鹽刀具（13）除去后對滑動蓄能機構鎖止，使滑動蓄能機構的蓄能全部釋放。
2.根據權利要求1所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述急回機構包括伺服電機（5）、轉盤（6）、偏心擺桿（7）、偏心柱（8）和直線齒板（9），伺服電機（5）的輸出軸固定連接在轉盤（6）的中心孔內，轉盤（6）的外側面固定設有偏心柱（8），偏心柱（8）與偏心擺桿（7）的上部滑動連接，偏心擺桿（7）的下部嚙合有直線齒板（9）。
3.根據權利要求2所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述滑動蓄能機構包括滑動套殼（10）、轉動套管（34）、伸縮桿（40）、四號壓簧（43）、上導柱（41）、上螺旋槽（42）、下螺旋槽（26）和下導柱（27），滑動套殼（10）與直線齒板（9）的一端連接，滑動套殼（10）的底部固定設有伸縮桿（40）、伸縮桿（40）的外部套設有四號壓簧（43），伸縮桿（40）遠離滑動套殼（10）的一端固定連接有轉動套管（34），轉動套管（34）的外周面上部開設有上螺旋槽（42），上導柱（41）的一端滑動配合在上螺旋槽（42）中，上導柱（41）的另一端固定連接在滑動套殼（10）的內壁上，轉動套管（34）的外周面下部開設有下螺旋槽（26），下導柱（27）的一端滑動配合在下螺旋槽（26）中，下導柱（27）的另一端固定連接有下導柱（27）。
4.根據權利要求3所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述滑動蓄能機構還包括三號壓簧（29），滑動套殼（10）的內部下方開設有滑動槽（30），滑動槽（30）的右側表面連接有三號壓簧（29），三號壓簧（29）與下滑動板（28）固定連接，下滑動板（28）滑動連接在滑動槽（30）中。
5.根據權利要求3所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述滑動蓄能機構還包括二號壓簧（16）、圓形伸縮柱（17）、方形柱（18）、錘頭（19），圓形伸縮柱（17）固定設于轉動套管（34）內部，二號壓簧（16）套設在圓形伸縮柱（17）的外部，圓形伸縮柱（17）遠離轉動套管（34）的一端固定連接有方形柱（18），方形柱（18）與錘頭（19）固定連接。
6.根據權利要求3所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述轉動套管（34）的內壁周向間隔設置有擋止塊（25），方形柱（18）的側面鉸接有擋止板（23），擋止板（23）的左側面和方形柱（18）之間連接有一號拉簧（22），方形柱（18）的側表面且位于擋止板（23）的右側設置有限位板（24）。
7.根據權利要求1所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述鎖止機構包括鎖桿（33）和鎖止套殼（31），鎖桿（33）的周面套裝有摩擦套（20），滑動套殼（10）的左端與鎖桿（33）相適配的高度開設有貫穿的摩擦孔（21），鎖桿（33）的左端具有錐形端頭（37），鎖止套殼（31）內開設有錐形腔口（32），錐形腔口（32）中裝設有與錐形腔口（32）傾斜方向一致的錐形移動塊（36），錐形移動塊（36）的側面設有安裝孔，安裝孔內活動安裝有擠壓鋼球（35）。
8.根據權利要求7所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述錐形移動塊（36）的左側面固定連接有二號拉簧（38），二號拉簧（38）遠離錐形移動塊（36）的一端與連接塊（44）固定連接，鎖止套殼（31）的底部設有三號拉簧（45），三號拉簧（45）的一端固定連接有磁環（46），磁環（46）與錐形移動塊（36）的相對面的磁性相反，鎖止套殼（31）的底部且位于三號拉簧（45）的中心設有頂柱（39）。
9.根據權利要求3所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述上螺旋槽（42）和下螺旋槽（26）的旋向相適配。
10.根據權利要求1所述的一種高鹽廢水焚燒爐除鹽裝置，其特征在于：所述連接件機構包括撞擊柱（12）、一號壓簧（14）和限位板（15），一號壓簧（14）固定安裝在固定外殼（11）內部左端，一號壓簧（14）的一端與限位板（15）固定連接，限位板（15）的左側面固定連接有撞擊柱（12），撞擊柱（12）與除鹽刀具（13）固定連接。
發明內容
針對現有技術的不足，本發明提供了一種高鹽廢水焚燒爐除鹽裝置，能夠應對厚度較厚的固化鹽層進行去除，同時在去除焚燒爐底部的固化鹽層時可逐漸增加敲擊作用力，做到保證將鹽塊敲擊去除的同時避免敲擊力過大而造成焚燒爐受損的問題出現。
本發明技術方案如下：為實現以上目的，本發明通過以下技術方案予以實現：一種高鹽廢水焚燒爐除鹽裝置，包括爐體、繞爐體外周面周向移動的軸向行走裝置，安裝在軸向行走裝置上端的機械手臂和除鹽刀具，機械手臂的下端固定連接有除鹽機構外殼，除鹽機構外殼的外部一端固定連接有固定外殼，除鹽機構外殼的內部設有急回機構，急回機構的輸出端連接有滑動蓄能機構，滑動蓄能機構滑動配合在固定外殼中，固定外殼遠離滑動蓄能機構的一端設有連接機構，連接機構連接有除鹽刀具，連接機構與滑動蓄能機構碰撞以驅動除鹽刀具將爐體內的固結鹽塊去除，連接機構遠離除鹽刀具的一端設有鎖止機構，鎖止機構與滑動蓄能機構配合，鎖止機構用于在鹽塊未被除鹽刀具除去時對滑動蓄能機構解鎖，使滑動蓄能機構在與連接機構碰撞后蓄能，鎖止機構還用于在鹽塊被除鹽刀具除去后對滑動蓄能機構鎖止，使滑動蓄能機構的蓄能全部釋放。
可選的，所述急回機構包括伺服電機、轉盤、偏心擺桿、偏心柱和直線齒板，伺服電機的輸出軸固定連接在轉盤的中心孔內，轉盤的外側面固定設有偏心柱，偏心柱與偏心擺桿的上部滑動連接，偏心擺桿的下部嚙合有直線齒板。
可選的，所述滑動蓄能機構包括滑動套殼、轉動套管、伸縮桿、四號壓簧、上導柱、上螺旋槽、下螺旋槽和下導柱，滑動套殼與直線齒板的一端連接，滑動套殼的底部固定設有伸縮桿、伸縮桿的外部套設有四號壓簧，伸縮桿遠離滑動套殼的一端固定連接有轉動套管，轉動套管的外周面上部開設有上螺旋槽，上導柱的一端滑動配合在上螺旋槽中，上導柱的另一端固定連接在滑動套殼的內壁上，轉動套管的外周面下部開設有下螺旋槽，下導柱的一端滑動配合在下螺旋槽中，下導柱的另一端固定連接有下導柱。
可選的，所述滑動蓄能機構還包括三號壓簧，滑動套殼的內部下方開設有滑動槽，滑動槽的右側表面連接有三號壓簧，三號壓簧與下滑動板固定連接，下滑動板滑動連接在滑動槽中。
可選的，所述滑動蓄能機構還包括二號壓簧、圓形伸縮柱、方形柱、錘頭，圓形伸縮柱固定設于轉動套管內部，二號壓簧套設在圓形伸縮柱的外部，圓形伸縮柱遠離轉動套管的一端固定連接有方形柱，方形柱與錘頭固定連接。
可選的，所述轉動套管的內壁周向間隔設置有擋止塊，方形柱的側面鉸接有擋止板，擋止板的左側面和方形柱之間連接有一號拉簧，方形柱的側表面且位于擋止板的右側設置有限位板。
可選的，所述鎖止機構包括鎖桿和鎖止套殼，鎖桿的周面套裝有摩擦套，滑動套殼的左端與鎖桿相適配的高度開設有貫穿的摩擦孔，鎖桿的左端具有錐形端頭，鎖止套殼內開設有錐形腔口，錐形腔口中裝設有與錐形腔口傾斜方向一致的錐形移動塊，錐形移動塊的側面設有安裝孔，安裝孔內活動安裝有擠壓鋼球。
可選的，所述錐形移動塊的左側面固定連接有二號拉簧，二號拉簧遠離錐形移動塊的一端與連接塊固定連接，鎖止套殼的底部設有三號拉簧，三號拉簧的一端固定連接有磁環，磁環與錐形移動塊的相對面的磁性相反，鎖止套殼的底部且位于三號拉簧的中心設有頂柱。
可選的，所述上螺旋槽和下螺旋槽的旋向相適配。
可選的，所述連接件機構包括撞擊柱、一號壓簧和限位板，一號壓簧固定安裝在固定外殼內部左端，一號壓簧的一端與限位板固定連接，限位板的左側面固定連接有撞擊柱，撞擊柱與除鹽刀具固定連接。
有益效果本發明提供了一種高鹽廢水焚燒爐除鹽裝置，具備以下有益效果：該高鹽廢水焚燒爐除鹽裝置，通過設置滑動蓄能機構，能夠在遇到厚度大的固化鹽塊時，通過二號壓簧的逐漸蓄能來增加敲擊作用力，使得下一次對固化鹽塊的敲擊作用力大于該次敲擊的作用力，從而能夠?qū)⒑穸却蟮墓袒}塊去除，同時還能避免敲擊作用力過大而造成焚燒爐受損的問題出現。
（發明人：馮國宇;馬晶濤;黃宇;包文斌）
