公布日：2022.09.02
申請日：2022.08.08
分類號：C02F3/30(2006.01)I;C02F3/12(2006.01)I;C02F103/06(2006.01)N
摘要
本發明公開了一種垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，屬于低碳氮(C/N)比高濃度氨氮廢水生物脫氮領域。垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，包括硝化反應設備和厭氧氨氧化反應設備，所述硝化反應設備的頂部嵌入安裝有反應筒，所述硝化反應設備的頂部設置有蓋板，所述蓋板的表面固定有進料管，所述蓋板的表面位于進料管的一側固定有進水管，所述蓋板上設置有用于對物料硝化反應的攪拌組件；本發明通過在硝化反應設備和厭氧氨氧化反應設備上設置的分離組件，方便將硝化后的污泥混合液固液分離，通過第一軟管抽取分離出來的液體輸送至厭氧氨氧化反應設備內進行脫氮反應，有效提高工作人員的工作效率，減少設備等待的時間。
權利要求書
1.一種垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，包括硝化反應設備（1）和厭氧氨氧化反應設備（2），其特征在于，所述硝化反應設備（1）的頂部嵌入安裝有反應筒（3），所述硝化反應設備（1）的頂部設置有蓋板（4），所述蓋板（4）的表面固定有進料管（5），所述蓋板（4）的表面位于進料管（5）的一側固定有進水管（6），所述蓋板（4）上設置有用于對物料硝化反應的攪拌組件（7）；所述硝化反應設備（1）的內壁固定有支撐板（8），所述支撐板（8）與反應筒（3）的外壁固定連接，所述硝化反應設備（1）和厭氧氨氧化反應設備（2）的內部均設置有安裝板（12），所述硝化反應設備（1）和厭氧氨氧化反應設備（2）上均設置有分離組件（13）；所述分離組件（13）包括連接軸（1305），所述連接軸（1305）的頂部固定有分離筒（1306）；所述硝化反應設備（1）和厭氧氨氧化反應設備（2）的內部均設置有固定筒（14），所述分離組件（13）上傳動有震動組件（17）；所述震動組件（17）包括固定在轉動軸（1302）表面的半圓齒輪（1701），所述半圓齒輪（1701）的表面嚙合有契合齒環（1702），所述契合齒環（1702）的兩端均固定有Z型桿（1703）；所述硝化反應設備（1）的背面開設有第一通孔（22），所述固定筒（14）的外壁固定有第一軟管（23），所述第一軟管（23）的端部貫穿第一通孔（22）固定有水泵（24），所述水泵（24）固定在厭氧氨氧化反應設備（2）的外壁上，所述水泵（24）的端部通過管道與厭氧氨氧化反應設備（2）的進料口固定連接，所述反應筒（3）的頂部表面固定有曝氣管（27）；所述攪拌組件（7）包括固定在蓋板（4）頂部表面的第一電機（701），所述第一電機（701）的輸出端貫穿蓋板（4）延伸至反應筒（3）的內部固定有攪拌桿（702），所述攪拌桿（702）的表面固定有攪拌葉（703），所述攪拌桿（702）的表面固定有連接桿（704），所述連接桿（704）的端部安裝有刮板（705），所述刮板（705）與反應筒（3）的內壁相貼合；所述反應筒（3）的內壁固定有限位環（9），所述限位環（9）的表面開設有密封槽（10），所述密封槽（10）的內部滑動有密封圈（11），所述密封圈（11）固定連接在蓋板（4）的底部表面；所述分離組件（13）還包括分別固定在硝化反應設備（1）和厭氧氨氧化反應設備（2）一側表面的第二電機（1301），所述第二電機（1301）的輸出端分別貫穿硝化反應設備（1）和厭氧氨氧化反應設備（2）固定有轉動軸（1302），所述轉動軸（1302）的端部固定有斜形齒輪（1303），所述斜形齒輪（1303）的表面嚙合有契合齒輪（1304），所述連接軸（1305）固定連接在契合齒輪（1304）的軸心，所述連接軸（1305）的底部通過軸承與安裝板（12）轉動連接，所述分離筒（1306）轉動連接在固定筒（14）內；所述硝化反應設備（1）和厭氧氨氧化反應設備（2）的內壁均開設有T型槽（15），所述T型槽（15）的內部滑動有T型桿（16），所述T型桿（16）的端部與固定筒（14）的外壁固定連接；所述Z型桿（1703）的表面滑動有固定板（1704），所述固定板（1704）固定在硝化反應設備（1）的內壁上，所述Z型桿（1703）的表面固定有限位板（1705），所述限位板（1705）和固定板（1704）之間固定有彈簧（1706），所述彈簧（1706）套設在Z型桿（1703）的表面，所述限位板（1705）的一端固定有敲擊塊（1707），所述敲擊塊（1707）與固定筒（14）相適配；所述硝化反應設備（1）和厭氧氨氧化反應設備（2）的底部內壁均開設有限位槽（18），所述限位槽（18）的內部滑動有限位塊（19），所述限位塊（19）的端部與安裝板（12）固定相連，所述安裝板（12）的兩端固定有連接塊（21），所述連接塊（21）的表面固定有氣缸（20），所述氣缸（20）分別固定在硝化反應設備（1）和厭氧氨氧化反應設備（2）的內壁上；所述厭氧氨氧化反應設備（2）的一側表面開設有第二通孔（25），其中一個所述固定筒（14）的外壁固定有第二軟管（26），所述第二軟管（26）的端部貫穿第二通孔（25）病延伸至厭氧氨氧化反應設備（2）的外部，所述第二軟管（26）上設置有閥門。

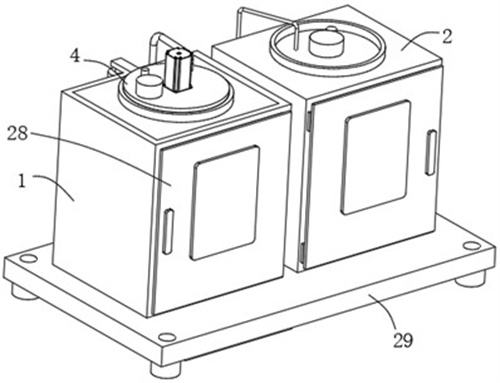

2.根據權利要求1所述的垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，其特征在于，所述硝化反應設備（1）和厭氧氨氧化反應設備（2）的表面通過合頁均轉動有清理門（28），所述清理門（28）的表面安裝有觀察窗，所述硝化反應設備（1）和厭氧氨氧化反應設備（2）的底部固定有底座（29），所述底座（29）的表面開設有固定孔。
發明內容
本發明的目的是為了解決現有技術中脫氮裝置在使用時硝化完成后，需要靜止沉淀，等待時間過長，工作效率低下，且設備長時間使用后，容易殘留堵塞，不不方便對設備清理，使用很是麻煩問題，而提出的一種垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，包括硝化反應設備和厭氧氨氧化反應設備，所述硝化反應設備的頂部嵌入安裝有反應筒，所述硝化反應設備的頂部設置有蓋板，所述蓋板的表面固定有進料管，所述蓋板的表面位于進料管的一側固定有進水管，所述蓋板上設置有用于對物料硝化反應的攪拌組件，所述硝化反應設備的內壁固定有支撐板，所述支撐板與反應筒的外壁固定連接，所述硝化反應設備和厭氧氨氧化反應設備的內部均設置有安裝板，所述硝化反應設備和厭氧氨氧化反應設備上均設置有分離組件，所述分離組件包括連接軸，所述連接軸的頂部固定有分離筒；所述硝化反應設備和厭氧氨氧化反應設備的內部均設置有固定筒，所述分離組件上傳動有震動組件；所述震動組件包括固定在轉動軸表面的半圓齒輪，所述半圓齒輪的表面嚙合有契合齒環，所述契合齒環的兩端均固定有Z型桿，所述硝化反應設備的背面開設有第一通孔，所述固定筒的外壁固定有第一軟管，所述第一軟管的端部貫穿第一通孔固定有水泵，所述水泵固定在厭氧氨氧化反應設備的外壁上，所述水泵的端部通過管道與厭氧氨氧化反應設備的進料口固定連接，所述反應筒的頂部表面固定有曝氣管。
優選的，所述攪拌組件包括固定在蓋板頂部表面的第一電機，所述第一電機的輸出端貫穿蓋板延伸至反應筒的內部固定有攪拌桿，所述攪拌桿的表面固定有攪拌葉，所述攪拌桿的表面固定有連接桿，所述連接桿的端部安裝有刮板，所述刮板與反應筒的內壁相貼合。
優選的，所述反應筒的內壁固定有限位環，所述限位環的表面開設有密封槽，所述密封槽的內部滑動有密封圈，所述密封圈固定連接在蓋板的底部表面。
優選的，所述分離組件還包括分別固定在硝化反應設備和厭氧氨氧化反應設備一側表面的第二電機，所述第二電機的輸出端分別貫穿硝化反應設備和厭氧氨氧化反應設備固定有轉動軸，所述轉動軸的端部固定有斜形齒輪，所述斜形齒輪的表面嚙合有契合齒輪，所述連接軸固定連接在契合齒輪的軸心，所述連接軸的底部通過軸承與安裝板轉動連接，所述分離筒轉動連接在固定筒內。
優選的，所述硝化反應設備和厭氧氨氧化反應設備的內壁均開設有T型槽，所述T型槽的內部滑動有T型桿，所述T型桿的端部與固定筒的外壁固定連接。
優選的，所述Z型桿的表面滑動有固定板，所述固定板固定在硝化反應設備的內壁上，所述Z型桿的表面滑動有固定板，所述固定板固定在硝化反應設備的內壁上，所述Z型桿的表面固定有限位板，所述限位板和固定板之間固定有彈簧，所述彈簧套設在Z型桿的表面，所述限位板的一端固定有敲擊塊，所述敲擊塊與固定筒相適配。
優選的，所述硝化反應設備和厭氧氨氧化反應設備的底部內壁均開設有限位槽，所述限位槽的內部滑動有限位塊，所述限位塊的端部與安裝板固定相連，所述安裝板的兩端固定有連接塊，所述連接塊的表面固定有氣缸，所述氣缸分別固定在硝化反應設備和厭氧氨氧化反應設備的內壁上。
優選的，所述厭氧氨氧化反應設備的一側表面開設有第二通孔，其中一個所述固定筒的外壁固定有第二軟管，所述第二軟管的端部貫穿第二通孔病延伸至厭氧氨氧化反應設備的外部，所述第二軟管上設置有閥門。
優選的，所述硝化反應設備和厭氧氨氧化反應設備的表面通過合頁均轉動有清理門，所述清理門的表面安裝有觀察窗，所述硝化反應設備和厭氧氨氧化反應設備的底部固定有底座，所述底座的表面開設有固定孔。
與現有技術相比，本發明提供了垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，具備以下有益效果：
1、該垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，通過在反應筒上設置攪拌組件方便加快對反應筒內的過濾液硝化時間，使其充分反應，且在攪拌的同時對反應筒的內壁上殘留的殘渣進行刮除，防止積留附著在內壁上，影響下一次過濾液硝化反應，方便設備清洗。
2、該垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，通過在硝化反應設備和厭氧氨氧化反應設備上設置的分離組件，方便將硝化后的污泥混合液固液分離，通過第一軟管抽取分離出來的液體輸送至厭氧氨氧化反應設備內進行脫氮反應，有效提高工作人員的工作效率，減少設備等待的時間。
3、該垃圾滲濾液SBR與厭氧氨氧化組合脫氮裝置，通過分離組件帶動震動組件運行，從而對反應筒內部安裝的固定筒，左右進行敲擊產生震動，使得濾水孔上殘留的污泥掉落，有效防止分離筒上的濾水孔堵塞，方便工作人員使用，減少設備的維修成本，避免故障的發生。
該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明結構較為簡單，使用方便，進一步提高設備使用的工作效率，同時方便工作人員對設備進行清理，減少維修成本，提高裝置的實用性。
（發明人：丁亞林;丁彬琨;李偉）
