公布日：2022.08.19
申請日：2022.06.16
分類號：C02F3/30(2006.01)I
摘要
本發明屬于污水處理裝置技術領域，具體涉及一種多級連續生物反應器，包括：設置在中部下端的厭氧生物濾池；設置在中部上端的內循環硝化脫氮區；設置在中部且下端向所述厭氧生物濾池底部延伸的進水管道；對稱設置在中部兩側的2個好氧生物濾池；設置在所述好氧生物濾池外側的固液分離池；設置在所述好氧生物濾池底部的曝氣裝置；以及，設置在所述導流板下方的排泥管。本發明的多級連續生物反應器綜合了活性污泥法、生物膜法和固定化微生物技術的長處，采用微生物與載體的固定化技術，將成活后的微生物固定在生物載體上，增加了生物載體上微生物的負載量，提高了對水中各污染物的去除效果，穩定且高效。
權利要求書
1.一種多級連續生物反應器，其特征在于，包括：設置在中部下端的厭氧生物濾池；設置在中部上端的內循環硝化脫氮區，所述內循環硝化脫氮區的底部設有分隔板，所述分隔板上開設有與所述厭氧生物濾池連通的通孔以便所述內循環硝化脫氮區內的污水能進入到厭氧生物濾池；設置在中部且下端向所述厭氧生物濾池底部延伸的進水管道；對稱設置在中部兩側的2個好氧生物濾池，所述好氧生物濾池靠近所述內循環硝化脫氮區的側壁上分別開設有一硝化液回流口；設置在所述好氧生物濾池外側的固液分離池，所述固定液分離池靠近所述好氧生物濾池的側壁上開設有排水口和位于排水口下方的活性污泥回流口；所述固液分離池底部還設有下端與所述活性污泥回流口下端固定的導流板，所述導流板上設有排泥孔；設置在所述好氧生物濾池底部的曝氣裝置；以及，設置在所述導流板下方的排泥管。
2.根據權利要求1所述的多級連續生物反應器，其特征在于，所述厭氧生物濾池內設有水泵，所述水泵的另一端伸入所述好氧生物濾池以便將所述厭氧生物濾池內的污水排進所述好氧生物濾池內。
3.根據權利要求1所述的多級連續生物反應器，其特征在于，所述硝化液回流口靠近所述內循環硝化脫氮區的中部。
4.根據權利要求1所述的多級連續生物反應器，其特征在于，所述厭氧生物濾池、內循環硝化脫氮區和好氧生物濾池內分別設有微生物載體。
5.根據權利要求1所述的多級連續生物反應器，其特征在于，靠近所述固液分離池頂部的位置處設有固液分離器。
6.根據權利要求1所述的多級連續生物反應器，其特征在于，所述固液分離池頂部的外側固定有儲水池，所述儲水池的底部設有帶有開關閥的排水管。
發明內容
本發明的目的在于提供一種多級連續生物反應器，其基建投資少，占地面積小，出水水質好，產泥量小，管理方便且運行成本低。
為實現上述目的，本發明提供了如下技術方案：

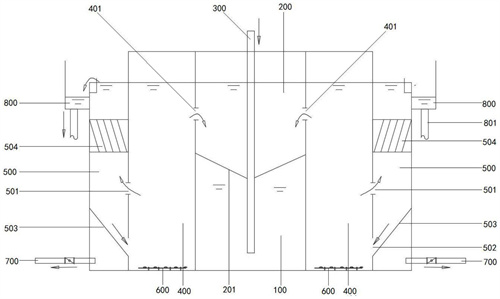

一種多級連續生物反應器，包括：
設置在中部下端的厭氧生物濾池；
設置在中部上端的內循環硝化脫氮區，所述內循環硝化脫氮區的底部設有分隔板，所述分隔板上開設有與所述厭氧生物濾池連通的通孔以便所述內循環硝化脫氮區內的污水能進入到厭氧生物濾池；
設置在中部且下端向所述厭氧生物濾池底部延伸的進水管道；
對稱設置在中部兩側的2個好氧生物濾池，所述好氧生物濾池靠近所述內循環硝化脫氮區的側壁上分別開設有一硝化液回流口；
設置在所述好氧生物濾池外側的固液分離池，所述固定液分離池靠近所述好氧生物濾池的側壁上開設有排水口和位于排水口下方的活性污泥回流口；所述固液分離池底部還設有下端與所述活性污泥回流口下端固定的導流板，所述導流板上設有排泥孔；
設置在所述好氧生物濾池底部的曝氣裝置；以及，
設置在所述導流板下方的排泥管。
作為優選，所述厭氧生物濾池內設有水泵，所述水泵的另一端伸入所述好氧生物濾池以便將所述厭氧生物濾池內的污水排進所述好氧生物濾池內。
作為優選，所述硝化液回流口靠近所述內循環硝化脫氮區的中部。
作為優選，所述厭氧生物濾池、內循環硝化脫氮區和好氧生物濾池內分別設有微生物載體。
作為優選，靠近所述固液分離池頂部的位置處設有固液分離器。
作為優選，所述固液分離池頂部的外側固定有儲水池，所述儲水池的底部設有排水管。
與現有技術相比，本發明具有如下有益效果：
本發明的多級連續生物反應器具有內循環硝化脫氮區、厭氧生物濾池、好氧生物濾池且在好氧生物濾池底部的曝氣裝置，其綜合了活性污泥法、生物膜法和固定化微生物技術的長處，采用微生物與載體的固定化技術，將成活后的微生物固定在生物載體上，增加了生物載體上微生物的負載量，提高了對水中各污染物的去除效果，穩定且高效。且本發明的多級連續生物反應器基建投資省、占地面積小、模塊化程度高、出水水質好、產泥量小、處理負荷高、管理方便及運行費用低。
（發明人：楊葉英;陳玲;鄺雄坤）
