公布日：2023.01.31
申請日：2022.11.08
分類號：C02F1/40(2006.01)I;C02F1/52(2006.01)I
摘要
本公開涉及化工和環境保護技術領域，尤其是涉及一種用于深度分離含油廢水的工藝，包括以下步驟：S1：將Vm3的含油廢水通入第一攪拌池中，通入壓縮空氣，并攪拌；S2：將攪拌后的含油廢水通入第二攪拌池，向第二攪拌池中加入聚合氯化鋁，并攪拌，然后靜置2h，第二攪拌池的底部出現絮狀物；S3：將第二攪拌池底部的絮狀物取出后置于第一干燥塔中干燥3-5h；S4：將干燥后的絮狀物用無水乙醇淋洗1-2h后置于第二干燥塔中干燥3-5h，干燥后的固體回用至第二攪拌池；S5：將S4中的無水乙醇淋洗液蒸餾2-4h，蒸餾出的無水乙醇回收用于淋洗階段，剩余的油性物質輸送至儲油槽；S6：將第二攪拌池內的上層廢水通入旋轉噴霧塔中，實現殘余油滴和水的分離。
權利要求書
1.一種用于深度分離含油廢水的工藝，其特征在于，包括以下步驟：S1：將Vm3的含油廢水通入第一攪拌池中，通入壓縮空氣，并攪拌；S2：將攪拌后的含油廢水通入第二攪拌池，向第二攪拌池中加入聚合氯化鋁，并攪拌，然后靜置2h，第二攪拌池的底部出現絮狀物；S3：將第二攪拌池底部的絮狀物取出后置于第一干燥塔中干燥3-5h；S4：將干燥后的絮狀物用無水乙醇淋洗1-2h后置于第二干燥塔中干燥3-5h，干燥后的固體回用至第二攪拌池；S5：將S4中的無水乙醇淋洗液蒸餾2-4h，蒸餾出的無水乙醇回收用于淋洗階段，剩余的油性物質輸送至儲油槽；S6：將第二攪拌池內的上層廢水通入旋轉噴霧塔中，實現殘余油滴和水的分離。
2.根據權利要求1所述的一種用于深度分離含油廢水的工藝，其特征在于，S1中壓縮空氣的通入速度為0.5-2.0V/h，攪拌速度為120-240r/min，攪拌時間為0.5-1h。
3.根據權利要求1所述的一種用于深度分離含油廢水的工藝，其特征在于，S2中聚合氯化鋁加入量為10-40kg/m3，攪拌速度為600-900r/min，攪拌時間為0.5-2h。
4.根據權利要求3所述的一種用于深度分離含油廢水的工藝，其特征在于，S3中第一干燥塔中的干燥溫度90-110℃。
5.根據權利要求7所述的一種用于深度分離含油廢水的工藝，其特征在于，S4中第二干燥塔中的干燥溫度60-80℃。
6.根據權利要求8所述的一種用于深度分離含油廢水的工藝，其特征在于，S5中的蒸餾溫度為70-90℃。
7.根據權利要求1所述的一種用于用于深度分離含油廢水的工藝，其特征在于，S6中旋轉噴霧塔的噴射速度為0.5-2.5m/s，旋轉噴霧塔的有效高徑比為0.1-0.3。
發明內容
針對現有技術存在的不足，本公開提供一種用于深度分離含油廢水的工藝，該工藝步驟簡單、綠色、經濟，可在不破壞油性物質成分的前提下實現含油廢水中油水組分的分離及含油組分的回收，回收后的含油組分可用做化工原材料，具有良好的環境效益。

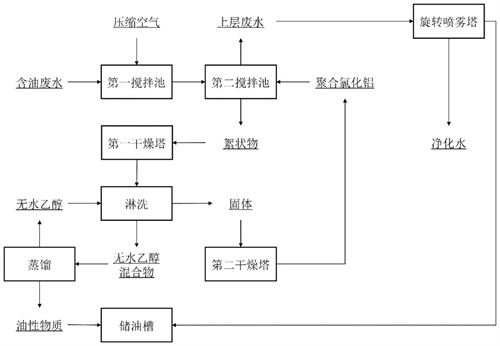

本公開解決上述技術問題所采用的技術方案為：一種用于深度分離含油廢水的工藝，包括以下步驟：
S1：將Vm3的含油廢水通入第一攪拌池中，通入壓縮空氣，并攪拌；
S2：將攪拌后的含油廢水通入第二攪拌池，向第二攪拌池中加入聚合氯化鋁，并攪拌，然后靜置2h，第二攪拌池的底部出現絮狀物；
S3：將第二攪拌池底部的絮狀物取出后置于第一干燥塔中干燥3-5h；
S4：將干燥后的絮狀物用無水乙醇淋洗1-2h后置于第二干燥塔中干燥3-5h，干燥后的固體回用至第二攪拌池；
S5：將S4中的無水乙醇淋洗液蒸餾2-4h，蒸餾出的無水乙醇回收用于淋洗階段，剩余的油性物質輸送至儲油槽；
S6：將第二攪拌池內的上層廢水通入旋轉噴霧塔中，實現殘余油滴和水的分離。
其中，S1中壓縮空氣的通入速度為0.5-2.0V/h，攪拌速度為120-240r/min，攪拌時間為0.5-1h；通入壓縮空氣的目的在于提高含油廢水的含氧量，水中的溶解氧有助于吸附過程中電子的轉移。
其中，S2中聚合氯化鋁加入量為10-40kg/m3，攪拌速度為600-900r/min，攪拌時間為0.5-2h。聚合氯化鋁是介于AlCl3和Al(OH)3之間的一種水溶性無機高分子聚合物，加入聚合氯化鋁的作用是使含油廢水中細微的懸浮粒子和膠體粒子脫穩、聚集、絮凝、混凝、沉淀，可強力去除微有毒物及重金屬離子，達到凈化的目的。絮狀物是聚合氯化鋁聚集細微的懸浮粒子和膠體粒子形成的。
其中，S3中第一干燥塔中的干燥溫度90-110℃，去除絮狀物中的水分。
其中，S4中第二干燥塔中的干燥溫度60-80℃。使用無水乙醇淋洗干燥后的絮狀物是為了將吸附的油性物質從絮狀物中分離出來，無水乙醇可與多數有機溶劑互溶，使用無水乙醇淋洗絮狀物1-2h，使含油物質充分從絮狀物表面脫離出來。如果不經第一干燥塔干燥直接用無水乙醇淋洗絮狀物，無法將絮狀物中的殘余水分和油性物質徹底分離開。
其中，S5中的蒸餾溫度為70-90℃。
其中，S6中旋轉噴霧塔的噴射速度為0.5-2.5m/s，旋轉噴霧塔的有效高徑比為0.1-0.3。高徑比會影響上層廢水中油性物質和水相的分離，當高徑比過低，水相無法到達塔底的外圍區域；高徑比過高，分離出的水相和油相在沉降至塔底的過程中會發生湍流混合現象，不利于水相和油相的分離。
其中，S6中上層廢水在旋轉噴霧塔離心力的作用下分離，由于水相和油相的密度不同，在離心力的作用下運動軌跡不一樣，水相的運動距離更長，油相的運動距離更短，殘余油滴沉降至塔底部的中心區域，水沉降至塔底的外圍部分，中心區域的殘余油滴輸送至儲油槽，以此實現含油廢水的分離。
和現有技術相比，本申請的有益效果在于：采用聚合氯化鋁初次吸附得到絮狀物和上層廢水，接著干燥絮狀物并用無水乙醇淋洗，干燥后回收聚合氯化鋁，無水乙醇淋洗液經過蒸餾可以回收，即聚合氯化鋁和無水乙醇實現了循環使用，工藝簡單的同時，綠色經濟；含油廢水經聚合氯化鋁初次吸附得到的上層廢水再經過旋轉噴霧塔實現油水的分離，相當于最初的含油廢水經過了兩次分離，使得油水分離更加徹底，在不破壞油性物質成分的前提下實現了含油廢水中油水組分的分離及含油組分的回收，回收后的含油組分可用做化工原材料，具有較好的環境效益；將絮狀物先經過第一干燥塔的干燥，先將絮狀物里面的水分去除，再用無水乙醇淋洗，將油性物質從絮狀物里面分離出來，接著再置于第二干燥塔中干燥，使絮狀物中油水得到充分的分離。
（發明人：俞方武;王向宇;朱長勝;曾林;黃桔英;肖天;高杰;俞洋;陳凱）
