公布日：2023.01.24
申請日：2022.10.26
分類號：C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F101/16(2006.01)N;C02F103/36(2006.01)N
摘要

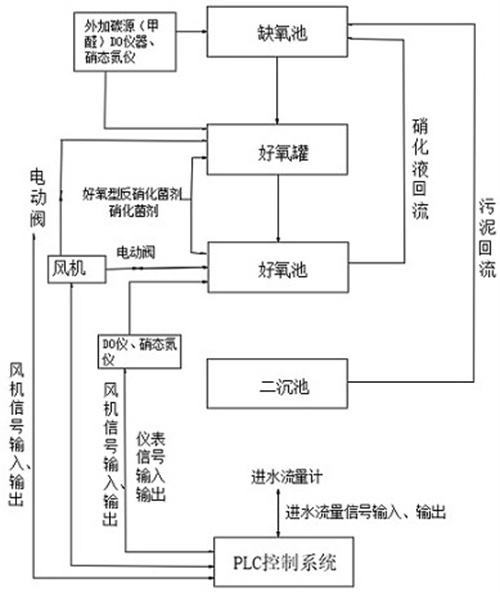

本發明屬于廢水處理領域，具體涉及一種適用于低溶氧廢水的脫氮系統及其調試方法。本發明設置有依次連接的缺氧池、好氧區、二沉池，還包括菌劑投加裝置、曝氣裝置、污染物監測裝置和控制器，控制器與菌劑投加裝置以及曝氣裝置電連接；曝氣裝置控制好氧池的溶解氧，使廢水溶解氧維持在0.5-1.2mg/L；污染物監測裝置檢測二沉池出水的氨氮濃度和總氮濃度，并反饋相應信號至控制器；控制器用于基于污染物監測裝置的反饋信號，結合廢水中的溶解氧濃度，精確調整菌劑投加裝置的菌劑投加量；本發明通過增加控制邏輯，結合前期調試，保證短程硝化反應穩定運行，在低溶解氧條件下去除氨氮，在低碳源使用量條件下去除總氮，以更加環保的方式去除氨氮及總氮。
權利要求書
1.一種適用于低溶氧廢水的脫氮系統，包括依次連接的缺氧池、好氧區以及二沉池；其特征在于：還包括菌劑投加裝置、曝氣裝置、污染物監測裝置和控制器，所述控制器與所述菌劑投加裝置以及曝氣裝置電連接；所述菌劑投加裝置的菌劑出口與所述好氧區相連接，所述曝氣裝置的曝氣口位于所述好氧區中；所述污染物監測裝置設置于所述二沉池的出水口；所述曝氣裝置用于控制所述好氧區的溶解氧，使廢水溶解氧為0.5-1.2mg/L；所述污染物監測裝置用于檢測所述二沉池出水的氨氮濃度和總氮濃度；所述控制器用于基于所述污染物監測裝置的反饋氨氮濃度和廢水中的溶解氧濃度，調整所述菌劑投加裝置的菌劑投加量。
2.根據權利要求1所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：所述控制器基于邏輯控制模型對菌劑投加量f(x)進行控制；所述邏輯控制模型如下：
其中：f（x）為菌劑投加量，kg；M為所述好氧池廢水中的氨氮總量，kg；DO為所述好氧池廢水中的溶解氧濃度，mg/L。
3.根據權利要求1所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：所述菌劑包括硝化菌劑和好氧型反硝化菌劑，且所述硝化菌劑和好氧型反硝化菌劑的質量比為1:2-3:4。
4.根據權利要求1所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：所述曝氣裝置包括曝氣管、流量調節閥和鼓風機，所述鼓風機位于所述曝氣管的進風口，所述流量調節閥位于所述曝氣管的進風口與曝氣口之間，且所述鼓風機與所述流量調節閥均與所述控制器電連接。
5.根據權利要求1所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：還包括回流管路，所述回流管路包括污泥回流管路和硝化液回流管路；所述污泥回流管路的輸入端與所述二沉池相連通，所述污泥回流管路的輸出端與所述缺氧池相連通；所述硝化液回流管路的輸入端與所述好氧區相連通，所述污泥回流管路的輸出端與所述缺氧池相連通。
6.根據權利要求2所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：所述好氧池的處理水量為1500-2300m3。
7.根據權利要求2所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：當廢水溫度≤10℃時，所述好氧池的廢水的MLSS濃度為5500-7000mg/L，SV30為50%-60%。
8.根據權利要求5所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：所述好氧池的硝化液回流比為300%-500%。9.根據權利要求6所述的一種適用于低溶氧廢水的脫氮系統，其特征在于：所述好氧池的廢水的pH=7.5-8.2，廢水溫度為23-32℃。10.一種適用于低溶氧廢水的脫氮系統的調試方法，其特征在于：所述菌劑投加裝置投加的菌劑包括硝化菌劑和好氧型反硝化菌劑；當污水處理量為2000-2500m³，在第0-9d時，每天向污水中投加30kg硝化菌劑、40kg好氧型反硝化菌劑；在第10-19d時，每天向污水中投加20kg硝化菌劑、25kg好氧型反硝化菌劑；在第20-28d時，每天向污水中投加10kg硝化菌劑、15kg好氧型反硝化菌劑；在第29d時向污水中投加5kg硝化菌劑、10kg好氧型反硝化菌劑；在第30d時向污水中投加5kg硝化菌劑、5kg好氧型反硝化菌劑。
（發明人：焦陽）
