公布日：2023.03.14

申請日：2022.12.22

分類號：B01D29/03(2006.01)I;B01D29/96(2023.01)I;B01D53/18(2006.01)I;C02F3/00(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種生物污水處理系統和污水處理方法，涉及生物污水處理裝置技術領域，包括污水處理裝置主體和過濾隔板，所述過濾隔板的外表面與污水處理裝置主體的內壁活動連接，所述污水處理裝置主體的外表面上固定連接有污水管和排出管。本發明通過采用吸氣罩、吸氣組件、導入管、處理箱、導液管、出氣口、排污管和輔助吸附組件之間的配合，當有污水進入污水處理裝置主體中時，首先通過吸氣組件的作用，將攜帶難聞氣味分子的氣體經吸氣罩吸入，并經過導入管導入至處理箱中，再通過導液管導入對應吸附液，與攜帶難聞氣味分子的氣體充分反應，處理后的氣體經出氣口排出，吸收難聞氣味的吸收液則可以經過排污管排出。

權利要求書

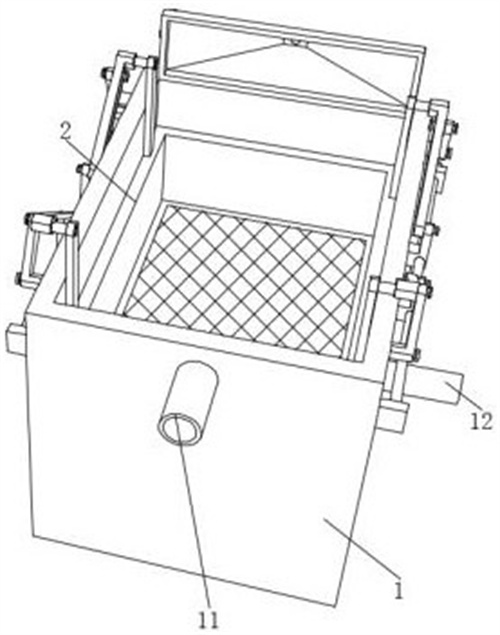

1.一種生物污水處理系統，包括污水處理裝置主體（1）和過濾隔板（2），所述過濾隔板（2）的外表面與污水處理裝置主體（1）的內壁活動連接，所述污水處理裝置主體（1）的外表面上固定連接有污水管（11）和排出管（12），其特征在于：所述污水處理裝置主體（1）和過濾隔板（2）之間設置有抬升機構（3），所述污水處理裝置主體（1）的一側設置有異味處理機構（4），所述抬升機構（3）包括有連接抬升桿（31），所述連接抬升桿（31）的下表面與過濾隔板（2）的上表面固定連接，所述連接抬升桿（31）的一側設置有活動抬升桿（32）、滑動槽（33）、限位滑桿（34）、滑動塊一（35）、滑動塊二（36）、螺紋桿（37）和固定板（38），所述異味處理機構（4）包括有吸氣罩（41），所述吸氣罩（41）的外表面與污水處理裝置主體（1）的外表面固定連接，所述吸氣罩（41）的一側設置有吸氣組件（42）、導入管（43）、處理箱（44）、導液管（45）、出氣口（46）、排污管（47）和輔助吸附組件（48）。

2.根據權利要求1所述的一種生物污水處理系統，其特征在于：所述活動抬升桿（32）的一端與連接抬升桿（31）的一端活動連接，所述滑動槽（33）開設于活動抬升桿（32）的外表面上，所述限位滑桿（34）的一端與滑動槽（33）的內壁活動連接，所述限位滑桿（34）的另一端與污水處理裝置主體（1）的外表面活動連接。

3.根據權利要求1所述的一種生物污水處理系統，其特征在于：所述活動抬升桿（32）的另一端活動連接有滑動塊一（35）、滑動塊二（36），所述螺紋桿（37）的外表面與滑動塊一（35）、滑動塊二（36）的內壁螺紋連接，所述滑動塊一（35）、滑動塊二（36）的內壁上分別設置有與螺紋桿（37）相適配的正螺紋和反螺紋。

4.根據權利要求1所述的一種生物污水處理系統，其特征在于：所述固定板（38）的外表面與污水處理裝置主體（1）的外表面固定連接，所述螺紋桿（37）的兩端均與螺紋桿（37）的外表面活動連接，所述固定板（38）的外表面上固定連接有電機，所述電機的輸出軸與螺紋桿（37）的一端固定連接，所述過濾隔板（2）的內部設置有可拆卸過濾組件（39）。

5.根據權利要求1所述的一種生物污水處理系統，其特征在于：所述可拆卸過濾組件（39）包括有細濾板（391），所述細濾板（391）的外表面與過濾隔板（2）的內壁固定連接，所述過濾隔板（2）的內壁上固定連接有限位隔板（394），所述限位隔板（394）的內壁上活動連接有卡塊（395）和軟質卡接半球（396）。

6.根據權利要求5所述的一種生物污水處理系統，其特征在于：所述卡塊（395）的外表面上固定連接有過濾套板（392），所述過濾套板（392）的外表面與過濾隔板（2）的內壁活動連接，所述過濾套板（392）的內壁上固定連接有粗濾板（393）。

7.根據權利要求1所述的一種生物污水處理系統，其特征在于：所述吸氣組件（42）的輸入端與吸氣罩（41）的外表面固定連接，所述導入管（43）的一端與吸氣組件（42）的輸出端固定連接，所述處理箱（44）的內壁與導入管（43）的外表面固定連接。

8.根據權利要求1所述的一種生物污水處理系統，其特征在于：所述導液管（45）的一端外表面與處理箱（44）的內壁固定連接，所述出氣口（46）開設于處理箱（44）的外表面上，所述排污管（47）的一端與處理箱（44）的外表面固定連接，所述輔助吸附組件（48）設置于處理箱（44）的內部。

9.根據權利要求1所述的一種生物污水處理系統，其特征在于：所述輔助吸附組件（48）包括有噴淋盤（481），所述噴淋盤（481）的外表面與導液管（45）的一端固定連接，所述導入管（43）的一端固定連接有氣體導出盤（482），所述噴淋盤（481）、氣體導出盤（482）的外表面之間固定連接有轉軸，所述轉軸的外表面上活動連接有混合扇（483）。

10.根據權利要求1-9任一所述的一種生物污水處理系統，現提出一種生物污水處理方法，其特征在于：該生物污水處理方法，包括以下步驟：步驟一、污水過濾；步驟二、生化反應；步驟三、分離過濾；步驟四、強化處理。

發明內容

本發明提供一種生物污水處理系統和污水處理方法，以解決上述背景技術中提出的問題。

為解決上述技術問題，本發明所采用的技術方案是：第一方面，一種生物污水處理系統，包括污水處理裝置主體和過濾隔板，所述過濾隔板的外表面與污水處理裝置主體的內壁活動連接，所述污水處理裝置主體的外表面上固定連接有污水管和排出管，所述污水處理裝置主體和過濾隔板之間設置有抬升機構，所述污水處理裝置主體的一側設置有異味處理機構，所述抬升機構包括有連接抬升桿，所述連接抬升桿的下表面與過濾隔板的上表面固定連接，所述連接抬升桿的一側設置有活動抬升桿、滑動槽、限位滑桿、滑動塊一、滑動塊二、螺紋桿和固定板，所述異味處理機構包括有吸氣罩，所述吸氣罩的外表面與污水處理裝置主體的外表面固定連接，所述吸氣罩的一側設置有吸氣組件、導入管、處理箱、導液管、出氣口、排污管和輔助吸附組件。

本發明技術方案的進一步改進在于：所述活動抬升桿的一端與連接抬升桿的一端活動連接，所述滑動槽開設于活動抬升桿的外表面上，所述限位滑桿的一端與滑動槽的內壁活動連接，所述限位滑桿的另一端與污水處理裝置主體的外表面活動連接，通過以上結構的配合，輔助連接抬升桿帶動過濾隔板上升或者下降。

本發明技術方案的進一步改進在于：所述活動抬升桿的另一端活動連接有滑動塊一、滑動塊二，所述螺紋桿的外表面與滑動塊一、滑動塊二的內壁螺紋連接，所述滑動塊一、滑動塊二的內壁上分別設置有與螺紋桿相適配的正螺紋和反螺紋，通過以上結構的配合，使得過濾隔板兩側能同時協調上升或者下降。

本發明技術方案的進一步改進在于：所述固定板的外表面與污水處理裝置主體的外表面固定連接，所述螺紋桿的兩端均與螺紋桿的外表面活動連接，所述固定板的外表面上固定連接有電機，所述電機的輸出軸與螺紋桿的一端固定連接，所述過濾隔板的內部設置有可拆卸過濾組件，通過以上結構的配合，為過濾隔板的抬升提供動力。

本發明技術方案的進一步改進在于：所述可拆卸過濾組件包括有細濾板，所述細濾板的外表面與過濾隔板的內壁固定連接，所述過濾隔板的內壁上固定連接有限位隔板，所述限位隔板的內壁上活動連接有卡塊和軟質卡接半球，通過以上結構的配合，將雜物分層過濾。

本發明技術方案的進一步改進在于：所述卡塊的外表面上固定連接有過濾套板，所述過濾套板的外表面與過濾隔板的內壁活動連接，所述過濾套板的內壁上固定連接有粗濾板，通過以上結構的配合，便于進行后續的清理。

本發明技術方案的進一步改進在于：所述吸氣組件的輸入端與吸氣罩的外表面固定連接，所述導入管的一端與吸氣組件的輸出端固定連接，所述處理箱的內壁與導入管的外表面固定連接，通過以上結構的配合，將攜帶難聞氣味的氣體導出進行處理。

本發明技術方案的進一步改進在于：所述導液管的一端外表面與處理箱的內壁固定連接，所述出氣口開設于處理箱的外表面上，所述排污管的一端與處理箱的外表面固定連接，所述輔助吸附組件設置于處理箱的內部，通過以上結構的配合，將難聞氣味分子進行吸收處理。

本發明技術方案的進一步改進在于：所述輔助吸附組件包括有噴淋盤，所述噴淋盤的外表面與導液管的一端固定連接，所述導入管的一端固定連接有氣體導出盤，所述噴淋盤、氣體導出盤的外表面之間固定連接有轉軸，所述轉軸的外表面上活動連接有混合扇，通過以上結構的配合，輔助難聞氣味分子被充分吸附。

第二方面，本發明還提供一種生物污水處理方法，該生物污水處理方法，包括以下步驟：步驟一、污水過濾；步驟二、生化反應；步驟三、分離過濾；步驟四、強化處理。

由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：1、本發明提供一種生物污水處理系統和污水處理方法，采用連接抬升桿、活動抬升桿、滑動槽、限位滑桿、滑動塊一、滑動塊二、螺紋桿、固定板和可拆卸過濾組件之間的配合，當過濾完成，需要將過濾隔板抬起時，首先通過電機帶動螺紋桿轉動，使得滑動塊一和滑動塊二沿著螺紋桿背向移動，配合限位滑桿的限位作用帶動活動抬升桿逐漸豎直，配合活動抬升桿的作用逐漸將連接抬升桿和過濾隔板抬起，再通過可拆卸過濾組件的作用，將污水中攜帶的不同雜質分開，用于后續的不同處理，避免采用人工進行抬升，導致裝置使用效率較低的問題。

2、本發明提供一種生物污水處理系統和污水處理方法，采用細濾板、過濾套板、粗濾板、限位隔板、卡塊和軟質卡接半球之間的配合，當過濾隔板被抬升出污水處理裝置主體的外側后，首先將過濾套板和粗濾板頂部的大體積雜物清理掉，再拉動過濾套板和粗濾板，使得卡塊和軟質卡接半球與限位隔板分離，再對細濾板頂部的體積較小的雜物進行清理，對過濾的雜物進行分類過濾，從而使得后續的處理更加方便，避免混合在一起還需要進行二次分離的問題。

3、本發明提供一種生物污水處理系統和污水處理方法，采用吸氣罩、吸氣組件、導入管、處理箱、導液管、出氣口、排污管和輔助吸附組件之間的配合，當有污水進入污水處理裝置主體中時，首先通過吸氣組件的作用，將攜帶難聞氣味分子的氣體經吸氣罩吸入，并經過導入管導入至處理箱中，再通過導液管導入對應吸附液，與攜帶難聞氣味分子的氣體充分反應，處理后的氣體經出氣口排出，吸收難聞氣味的吸收液則可以經過排污管排出，避免處理現場環境質量較差的問題。

（發明人：王艷;戴永紅）
