公布日：2022.08.26
申請日：2022.05.12
分類號：C02F11/121(2019.01)I;C02F11/10(2006.01)I
摘要
本發明公開了智能一體化污泥處理設備，包括預處理箱、螺桿輸送機和熱解箱，螺桿輸送機固定連接在預處理箱和熱解箱之間，其特征在于，預處理箱內中間位置轉動連接有翻板轉軸，翻板轉軸上固定連接有密封翻板，預處理箱內且位于密封翻板下方設置有定位機構，預處理箱內且位于密封翻板上方滑動連接有擠壓板，預處理箱遠離螺桿輸送機一側且位于擠壓板和密封翻板之間固定連接有進料管，本發明的有益效果是：在污泥預處理過程中，利用擠壓板和密封轉板的擠壓，可以將污泥中多余的水?dāng)D出，從而在污泥進入熱解箱內部時，無需消耗大量的時間對水進行烘干蒸發，從而提高了污泥處理速度。
權利要求書

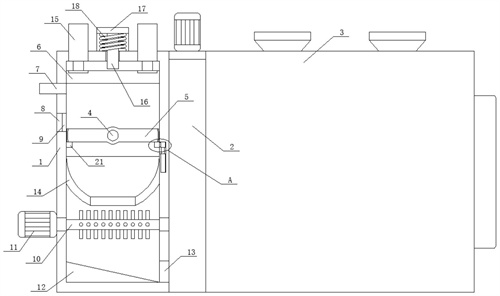

1.智能一體化污泥處理設備，包括預處理箱(1)、螺桿輸送機(2)和熱解箱(3)，所述螺桿輸送機(2)固定連接在預處理箱(1)和熱解箱(3)之間，其特征在于，所述預處理箱(1)內中間位置轉動連接有翻板轉軸(4)，所述翻板轉軸(4)上固定連接有密封翻板(5)，所述預處理箱(1)內且位于密封翻板(5)下方設置有定位機構，所述預處理箱(1)內且位于密封翻板(5)上方滑動連接有擠壓板(6)，所述預處理箱(1)遠離螺桿輸送機(2)一側且位于擠壓板(6)和密封翻板(5)之間固定連接有進料管(7)，所述預處理箱(1)側壁且與密封翻板(5)相對應位置開設有排水口(8)，所述排水口(8)內固定連接有濾水網(9)。
2.根據權利要求1所述的智能一體化污泥處理設備，其特征在于：所述預處理箱(1)上端且與擠壓板(6)四角相對應位置固定連接有液壓缸(15)，所述液壓缸(15)輸出端固定連接在擠壓板(6)上端四角。
3.根據權利要求1所述的智能一體化污泥處理設備，其特征在于：所述預處理箱(1)上端中心位置滑動連接有連動桿(16)，所述連動桿(16)上端穿過預處理箱(1)上端側壁且固定連接有聯動框(17)，所述聯動框(17)與預處理箱(1)之間固定連接有強力彈簧(18)，所述強力彈簧(18)位于連動桿(16)外側，所述聯動框(17)外側滑動連接在預處理箱(1)外側，所述翻板轉軸(4)兩端均穿過預處理箱(1)側壁且固定連接有聯動齒輪(20)，所述聯動框(17)側壁下端固定連接有齒輪板(19)，所述齒輪板(19)與聯動齒輪(20)嚙合連接。
4.根據權利要求1所述的智能一體化污泥處理設備，其特征在于：所述預處理箱(1)內且位于密封翻板(5)下方轉動連接有破碎桿(10)，所述預處理箱(1)內且位于破碎桿(10)與密封翻板(5)之間固定連接有導流板(12)，所述預處理箱(1)側壁且與破碎桿(10)相對應位置固定連接有驅動電機(11)，所述驅動電機(11)輸出端固定連接在破碎桿(10)上。
5.根據權利要求1所述的智能一體化污泥處理設備，其特征在于：所述預處理箱(1)底部固定連接有引流板(14)，所述預處理箱(1)靠近螺桿輸送機(2)一側下端開設有出料口(13)。
6.根據權利要求1所述的智能一體化污泥處理設備，其特征在于：所述定位機構包括固定擋板(21)和活動擋板(22)，所述固定擋板(21)固定連接在預處理箱(1)內側壁且位于密封翻板(5)下端靠近排水口(8)一側，所述活動擋板(22)滑動連接在預處理箱(1)內側壁且位置與活動擋板(22)相對應，所述預處理箱(1)內側壁且與活動擋板(22)相對應位置開設有安裝槽(23)，所述安裝槽(23)內固定連接有電動伸縮缸(24)，所述電動伸縮缸(24)輸出端與活動擋板(22)固定連接。
發明內容
本發明的目的在于提供智能一體化污泥處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：智能一體化污泥處理設備，包括預處理箱、螺桿輸送機和熱解箱，所述螺桿輸送機固定連接在預處理箱和熱解箱之間，所述預處理箱內中間位置轉動連接有翻板轉軸，所述翻板轉軸上固定連接有密封翻板，所述預處理箱內且位于密封翻板下方設置有定位機構，所述預處理箱內且位于密封翻板上方滑動連接有擠壓板，所述預處理箱遠離螺桿輸送機一側且位于擠壓板和密封翻板之間固定連接有進料管，所述預處理箱側壁且與密封翻板相對應位置開設有排水口，所述排水口內固定連接有濾水網。
優選的，所述預處理箱上端且與擠壓板四角相對應位置固定連接有液壓缸，所述液壓缸輸出端固定連接在擠壓板上端四角。
優選的，所述預處理箱上端中心位置滑動連接有連動桿，所述連動桿上端穿過預處理箱上端側壁且固定連接有聯動框，所述聯動框與預處理箱之間固定連接有強力彈簧，所述強力彈簧位于連動桿外側，所述聯動框外側滑動連接在預處理箱外側，所述翻板轉軸兩端均穿過預處理箱側壁且固定連接有聯動齒輪，所述聯動框側壁下端固定連接有齒輪板，所述齒輪板與聯動齒輪嚙合連接。
優選的，所述預處理箱內且位于密封翻板下方轉動連接有破碎桿，所述預處理箱內且位于破碎桿與密封翻板之間固定連接有導流板，所述預處理箱側壁且與破碎桿相對應位置固定連接有驅動電機，所述驅動電機輸出端固定連接在破碎桿上。
優選的，所述預處理箱底部固定連接有引流板，所述預處理箱靠近螺桿輸送機一側下端開設有出料口。
優選的，所述定位機構包括固定擋板和活動擋板，所述固定擋板固定連接在預處理箱內側壁且位于密封翻板下端靠近排水口一側，所述活動擋板滑動連接在預處理箱內側壁且位置與活動擋板相對應，所述預處理箱內側壁且與活動擋板相對應位置開設有安裝槽，所述安裝槽內固定連接有電動伸縮缸，所述電動伸縮缸輸出端與活動擋板固定連接。
與現有技術相比，本發明的有益效果是：在污泥預處理過程中，利用擠壓板和密封轉板的擠壓，可以將污泥中多余的水?dāng)D出，從而在污泥進入熱解箱內部時，無需消耗大量的時間對水進行烘干蒸發，從而提高了污泥處理速度。
（發明人：杜全新;周俊亞）
