公布日：2022.09.02
申請日：2022.05.24
分類號：C10B57/14(2006.01)I;C10B57/02(2006.01)I;C10B53/00(2006.01)I;C02F11/00(2006.01)I;B01F27/60(2022.01)I;B01F35/95(2022.01)I;B01F101/25(2022.01)N
摘要
本發明公開了一種固廢低溫碳化裂解裝備，包括預熱機構、殼體和余熱回收機構，所述殼體內水平安裝有旋轉軸，旋轉軸通過電機帶動旋轉，旋轉軸上交替安裝有攪拌平板和攪拌網板，殼體側壁安裝有催化劑注入管，殼體的頂部安裝有煙氣管路，煙氣管路連接有廢氣處理機構，攪拌平板的長度大于攪拌網板的長度，殼體底部為圓柱形，攪拌平板的自由端與殼體的底部滑動接觸，攪拌網板內安裝有加熱絲。本發明能夠改進現有技術的不足，優化設備結構，提高了污泥的碳化均勻度和熱量利用率。
權利要求書

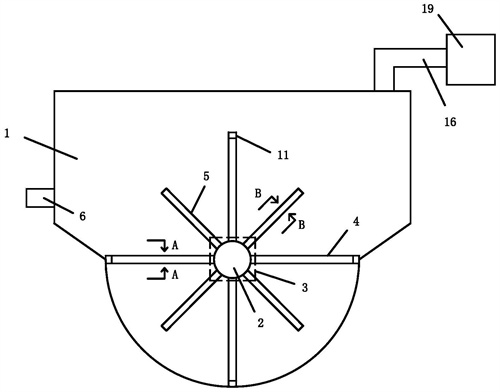

1.一種固廢低溫碳化裂解裝備，包括預熱機構（17）、殼體（1）和余熱回收機構（18），其特征在于：所述殼體（1）內水平安裝有旋轉軸（2），旋轉軸（2）通過電機（3）帶動旋轉，旋轉軸（2）上交替安裝有攪拌平板（4）和攪拌網板（5），殼體（1）側壁安裝有催化劑注入管（6），殼體（1）的頂部安裝有煙氣管路（16），煙氣管路（16）連接有廢氣處理機構（19），攪拌平板（4）的長度大于攪拌網板（5）的長度，殼體（1）底部為圓柱形，攪拌平板（4）的自由端與殼體（1）的底部滑動接觸，攪拌網板（5）內安裝有加熱絲（15）。
2.根據權利要求1所述的固廢低溫碳化裂解裝備，其特征在于：所述攪拌平板（4）上開設有若干個相互平行的通槽（7），通槽（7）靠近旋轉軸（2）一側設置有凹槽（8），凹槽（8）內滑動插接有擋板（9），當凹槽（8）的開口朝向下方時，擋板（9）滑出凹槽（8）將通槽（7）遮擋。
3.根據權利要求2所述的固廢低溫碳化裂解裝備，其特征在于：所述攪拌平板（4）的兩個側邊設置有斜面部（10）。
4.根據權利要求3所述的固廢低溫碳化裂解裝備，其特征在于：所述攪拌平板（4）的自由端設置有刮板（11）。
5.根據權利要求4所述的固廢低溫碳化裂解裝備，其特征在于：所述攪拌網板（5）包括邊框（12），邊框（12）內安裝有若干個加熱絲（15），加熱絲（15）的外側包裹有金屬網（13），金屬網（13）的表面設置有若干個與旋轉軸（2）垂直的導流槽（14）。
6.一種權利要求1-5任意一項所述的固廢低溫碳化裂解裝備的處理工藝，其特征在于包括以下步驟：A、將待處理的污泥投入預熱機構（17）進行預熱，預熱后的污泥投入殼體（1）內，加入濃硫酸；B、啟動電機（3）帶動攪拌平板（4）和攪拌網板（5）在殼體（1）內進行攪拌，開啟加熱絲（15）對污泥進行加熱；C、攪拌過程中再次加入濃硫酸，直至污泥碳化完畢；D、碳化后的污泥進入余熱回收機構（18），余熱回收機構（18）將碳化后污泥的剩余熱量輸送至預熱機構（17）。
7.根據權利要求6所述的固廢低溫碳化裂解裝備的處理工藝，其特征在于：步驟A中，加入的濃硫酸與污泥的質量比為1:1000。
8.根據權利要求6所述的固廢低溫碳化裂解裝備的處理工藝，其特征在于：步驟B中，污泥的加熱溫度為400～500℃，在攪拌網板（5）位于殼體（1）底部的污泥中時開啟加熱絲（15）進行加熱，在攪拌網板（5）離開殼體（1）底部的污泥中時關閉加熱絲（15）。
9.根據權利要求6所述的固廢低溫碳化裂解裝備的處理工藝，其特征在于：步驟C中，加入的濃硫酸與污泥的質量比為1:750。
發明內容
本發明要解決的技術問題是提供一種固廢低溫碳化裂解裝備及其處理工藝，能夠解決現有技術的不足，優化設備結構，提高了污泥的碳化均勻度和熱量利用率。
為解決上述技術問題，本發明所采取的技術方案如下。
一種固廢低溫碳化裂解裝備，包括預熱機構、殼體和余熱回收機構，所述殼體內水平安裝有旋轉軸，旋轉軸通過電機帶動旋轉，旋轉軸上交替安裝有攪拌平板和攪拌網板，殼體側壁安裝有催化劑注入管，殼體的頂部安裝有煙氣管路，煙氣管路連接有廢氣處理機構，攪拌平板的長度大于攪拌網板的長度，殼體底部為圓柱形，攪拌平板的自由端與殼體的底部滑動接觸，攪拌網板內安裝有加熱絲。
作為優選，所述攪拌平板上開設有若干個相互平行的通槽，通槽靠近旋轉軸一側設置有凹槽，凹槽內滑動插接有擋板，當凹槽的開口朝向下方時，擋板滑出凹槽將通槽遮擋。
作為優選，所述攪拌平板的兩個側邊設置有斜面部。
作為優選，所述攪拌平板的自由端設置有刮板。
作為優選，所述攪拌網板包括邊框，邊框內安裝有若干個加熱絲，加熱絲的外側包裹有金屬網，金屬網的表面設置有若干個與旋轉軸垂直的導流槽。
一種上述的固廢低溫碳化裂解裝備的處理工藝，包括以下步驟：A、將待處理的污泥投入預熱機構進行預熱，預熱后的污泥投入殼體內，加入濃硫酸；B、啟動電機帶動攪拌平板和攪拌網板在殼體內進行攪拌，開啟加熱絲對污泥進行加熱；C、攪拌過程中再次加入濃硫酸，直至污泥碳化完畢；D、碳化后的污泥進入余熱回收機構，余熱回收機構將碳化后污泥的剩余熱量輸送至預熱機構。
作為優選，步驟A中，加入的濃硫酸與污泥的質量比為1:1000。
作為優選，步驟B中，污泥的加熱溫度為400～500℃，在攪拌網板位于殼體底部的污泥中時開啟加熱絲進行加熱，在攪拌網板離開殼體底部的污泥中時關閉加熱絲。
作為優選，步驟C中，加入的濃硫酸與污泥的質量比為1:750。
采用上述技術方案所帶來的有益效果在于：本發明采用預熱機構和余熱回收機構實現對碳化污泥預熱的二次利用，提高了熱量利用率。
本發明使用攪拌平板和攪拌網板對污泥進行豎直方向的攪拌。攪拌過程中，攪拌平板不僅對污泥產生豎直方向的攪動，其兩側的斜面部同時會對攪拌平板附近的污泥產生朝向兩側的攪動（水平方向），從而實現對污泥立體式的攪動。隨著攪拌平板向上轉動，攪拌平板會攜帶部分污泥上升，這一過程中污泥在重力的作用下逐漸通過通槽下落至下方的攪拌網板，這一過程可以使污泥在攪拌網板上充分分散，且通過攪拌網板對污泥進行直接的繼續碳化。相比于傳統的靜置碳化或單純水平攪拌的碳化工藝，這種碳化方式可以在不增加額外的攪動和加熱機構的前提下，有效的提高碳化效率和污泥碳化的均勻度。金屬網不僅對加熱絲進行保護，而且將加熱絲產生的熱量進行傳導和分散，提高對于污泥的加熱均勻度。由于具有金屬網的導熱和緩沖，加熱絲采用間斷式的加熱方式，可以在加熱金屬網表面的污泥時避免污泥過度加熱產生碳化硬塊附著在金屬網上。導流槽不僅可以增加金屬網的整體表面積，而且可以提高污泥在攪拌網板上的流動均勻性。
（發明人：陳磊;劉桂林;陳旭;周明明）
