公布日：2022.04.08

申請日：2021.12.21

分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開一種基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，該工藝具體包括依次連接的除油池、調節池、臭氧接觸器、厭氧反應器、混凝反應池及斜管沉淀池。廢水經除油池除去廢水中呈懸浮狀態的浮油，經調節池的物理調節作用除去廢水中的廢渣、廢砂，經臭氧接觸器氧化分解有機物及其他還原性物質，經厭氧反應器將大部分苯酚、二甲酚以及喹啉、異喹啉、吲哚、吡啶雜環化合物分解，經混凝反應池增加部分污泥的沉淀性能，經斜管沉淀池將剩余污泥打入污泥濃縮池中。本發明具有節能、環保、高效的技術優勢，具有良好的經濟、環境和社會效益。

權利要求書

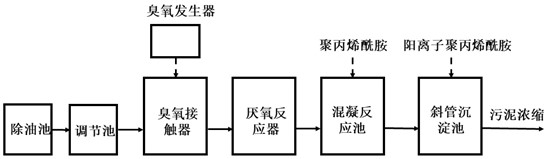

1.一種基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，其特征在于，廢水處理系統包括沿廢水流經方向依次設置的除油池、調節池、臭氧接觸器、厭氧反應器、混凝反應池和斜管沉淀池；臭氧接觸器連接有臭氧發生器；斜管沉淀池內部設置有刮泥機，斜管沉淀池的底部連接有污泥管，通過污泥管與污泥濃縮池連接，污泥管上設置有剩余污泥泵；處理工藝包括以下步驟：S1、除油處理：從車間排放出來的廢水首先統一泵入除油池，以除去廢水中呈懸浮狀態的浮油；S2、調節處理：經過除油處理的廢水進一步進入到調節池中，經調節池的調節作用除去廢水中的廢渣、廢砂；S3、氧化處理：廢水從調節池進入到臭氧接觸器中，臭氧發生器產生臭氧和氧氣，臭氧和氧氣進入到臭氧接觸器中，在臭氧和氧氣混合氣體的強氧化作用下，廢水中的有機物及其他還原性物質被部分氧化分解，同時，臭氧和氧氣對廢水進行充氧；S4、厭氧處理：經過氧化處理的廢水流入?yún)捬醴磻?yīng)器中，通過厭氧反應器中的厭氧微生物分別產生水解、酸化、產氫產乙酸、產甲烷四個階段，將大部分苯酚、二甲酚以及喹啉、異喹啉、吲哚、吡啶雜環化合物分解；S5、混凝處理：經過厭氧處理的廢水進入到投放有沉淀劑的混凝反應池中；S6、沉淀處理：經過混凝處理的廢水進入到斜管沉淀池中，污泥在刮泥機作用下沉淀到底部，通過污泥管和剩余污泥泵將剩余污泥打入污泥濃縮池中。

2.根據權利要求1所述的基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，其特征在于，所述臭氧發生器產生包括至少10%重量的臭氧和至少40%重量的氧氣，氣體流量25L/min，最大產氣濃度180mg/L。

3.根據權利要求1所述的基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，其特征在于，所述臭氧接觸器直徑0.8m，高4.5m。

4.根據權利要求1所述的基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，其特征在于，所述厭氧反應器采用懸掛生物載體和懸浮活性污泥協同作用的設計，還采用折疊懸掛球形填料。

5.根據權利要求1所述的基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，其特征在于，所述混凝反應池中投放的沉淀劑是聚丙烯酰胺，混凝反應池外部連接有聚丙烯酰胺加藥裝置。

6.根據權利要求1所述的基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，其特征在于，所述污泥濃縮池中添加有陽離子聚丙烯酰胺。

發明內容

本發明針對現有技術中的不足，提供一種基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，廢水處理系統包括沿廢水流經方向依次設置的除油池、調節池、臭氧接觸器、厭氧反應器、混凝反應池和斜管沉淀池；臭氧接觸器連接有臭氧發生器；斜管沉淀池內部設置有刮泥機，斜管沉淀池的底部連接有污泥管，通過污泥管與污泥濃縮池連接，污泥管上設置有剩余污泥泵；處理工藝包括以下步驟：S1、除油處理：從車間排放出來的廢水首先統一泵入除油池，以除去廢水中呈懸浮狀態的浮油，為后續微生物生長創造有利條件；S2、調節處理：經過除油處理的廢水進一步進入到調節池中，經調節池的物理調節作用除去廢水中的廢渣、廢砂；S3、氧化處理：廢水從調節池進入到臭氧接觸器中，臭氧接觸器外部連接的臭氧發生器產生一定濃度的臭氧和氧氣進入到臭氧接觸器中，在臭氧和氧氣混合氣體的強氧化作用下，廢水中的有機物及其他還原性物質被部分氧化分解，不僅為后續的厭氧反應提供碳源，此外還會對廢水起到充氧作用，使得以有機物為養料的微生物更易于生存繁殖，進而提高其生物降解能力；S4、厭氧處理：經過氧化處理的廢水流入?yún)捬醴磻?yīng)器中，通過厭氧反應器中的厭氧微生物分別產生水解、酸化、產氫產乙酸、產甲烷四個階段，將大部分苯酚、二甲酚以及喹啉、異喹啉、吲哚、吡啶雜環化合物分解；S5、混凝處理：經過厭氧處理的廢水進入到投放有沉淀劑的混凝反應池中；沉淀劑附著在污泥上，沉淀劑與廢水中的污染物質發生化學作用和傳質作用，從而使污泥的沉淀性能提高；其中，污泥包括來自厭氧發生器中的懸浮活性污泥和廢水中的固有污泥；化學作用和傳質作用具體為：通過化學作用，降低粒子的ζ電位，從而使膠體微粒脫落，發生凝集沉降，同時在同一高分子上吸附多個微粒，使得微粒間產生聯系以發生傳質作用，因而提高了污泥的沉淀性能，并且進一步降低出水COD；S6、沉淀處理：經過混凝處理的廢水進入到斜管沉淀池中，污泥在刮泥機作用下沉淀到底部，通過污泥管和剩余污泥泵將剩余污泥打入污泥濃縮池中。

為優化上述技術方案，采取的具體措施還包括：進一步地，所述臭氧發生器產生包括至少10%重量的臭氧和至少40%重量的氧氣，氣體流量25L/min，最大產氣濃度180mg/L。

進一步地，所述臭氧接觸器直徑0.8m，高4.5m。

進一步地，所述厭氧反應器采用懸掛生物載體和懸浮活性污泥協同作用的設計，獲得代謝活力強、耐毒性強、濃度高的厭氧菌群；還采用折疊懸掛球形填料，具有比表面積大、水流阻力小、生物膜和廢水接觸充分、生物膜不易脫落等特點；懸浮活性污泥從污水中去除溶解性的和膠體狀態的可生化有機物以及能被懸浮活性污泥吸附的懸浮固體和其他一些物質；折疊懸掛球形填料上附著有懸掛生物載體，懸掛生物載體上附著有生物膜，生物膜的數量與水中微生物濃度相關，懸浮活性污泥提高了廢水中微生物的含量，促進了焦化廢水的降解；懸掛生物載體有利于提高厭氧消化系統抵抗有機物沖擊負荷的能力，有利于提高懸浮活性污泥的吸附處理的效率（小分子有機物和其他雜質）；折疊懸掛球形填料會截留更多發酵微生物，同時懸掛生物載體會增加厭氧微生物與料液的接觸面積，從而提高厭氧反應器的工作效率。

進一步地，所述混凝反應池中投放的沉淀劑是聚丙烯酰胺，混凝反應池外部連接有聚丙烯酰胺加藥裝置。

進一步地，所述污泥濃縮池中添加有陽離子聚丙烯酰胺。

本發明的有益效果是：本發明提供一種基于臭氧催化氧化的低能耗焦化廠廢水處理工藝，通過依次連接的除油池、調節池、臭氧接觸器對廢水焦化廢水進行處理，將難以生物降解的大分子有機物轉化成易于生物降解的小分子有機物，有助于后續反應更好的進行，降低厭氧消化器的運行負擔，與此同時，臭氧催化氧化也可為后續的厭氧消化提供碳源，降低了整套系統的運行成本，變廢為寶，這也為焦化廢水的處理提供新思路；此外，臭氧和氧氣還可以對廢水起到充氧作用，提高微生物的生物降解能力。

本發明降低生化處理的負荷、提高生化反應效率，降低運行成本。與傳統組合工藝相比，本發明具有節能、環保、高效的技術優勢，具有良好的經濟、環境和社會效益；本發明為焦化廠企業節約一次性投資成本及后續的運營成本，減輕企業負擔，提高企業效益。

（發明人：嚴聰聰;楊堯;殷志平;李剛;楊潑;徐祥;張以飛）
