公布日：2023.03.03

申請日：2022.11.24

分類號：C02F9/00(2023.01)I;C02F1/00(2006.01)N;C02F1/04(2006.01)N;C02F1/28(2006.01)N;C02F1/42(2006.01)N;C02F103/16(2006.01)N

摘要

本發明公開了一種電鍍廢水濃縮循環一體機及方法，包括輸送機構、濃縮機構、冷凝機構和膜分離反滲透機構，所述輸送機構設置在冷凝機構的一側，所述濃縮機構固定安裝在冷凝機構的頂部，所述膜分離反滲透機構的側面安裝在冷凝機構的另一側，所述輸送機構的底部固定安裝有底板，所述冷凝機構的底部固定安裝在底板的頂部。該電鍍廢水濃縮循環一體機，通過輸送機構、送風機構和控溫機構的設置，通過均勻分布的輸送排氣和散熱環即可有效地提升了高溫蒸發的效果，進而提高了蒸發量，從而有利于通過提升了蒸發量使得濃縮量得以提升了，進而有利于提升了循環的效果。

權利要求書

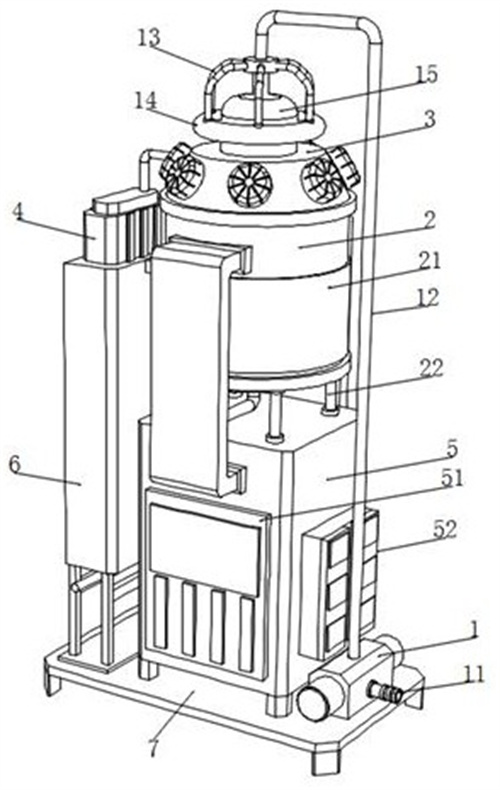

1.一種電鍍廢水濃縮循環一體機，包括輸送機構（1）、濃縮機構（2）、冷凝機構（5）和膜分離反滲透機構（6），其特征在于：所述輸送機構（1）設置在冷凝機構（5）的一側，所述濃縮機構（2）固定安裝在冷凝機構（5）的頂部，所述膜分離反滲透機構（6）的側面安裝在冷凝機構（5）的另一側，所述輸送機構（1）的底部固定安裝有底板（7），所述冷凝機構（5）的底部固定安裝在底板（7）的頂部；所述濃縮機構（2）的頂部設置有送風機構（3），所述送風機構（3）的外側均勻分布有多個輸送排氣（31），所述輸送排氣（31）的內側設置有送風機（32），所述送風機（32）的外側均勻分布有多個送風扇葉（33），所述送風機構（3）的內側安裝有散熱環（42），所述散熱環（42）的外側固定連接有加熱管（41），所述加熱管（41）的一端貫穿于送風機構（3）的側面，所述加熱管（41）的一端連接有控溫機構（4），所述控溫機構（4）的底部安裝在膜分離反滲透機構（6）的頂部，所述送風機構（3）的頂部固定安裝有入水罩（15），所述入水罩（15）的外側設置有均分環管（14），所述入水罩（15）與均分環管（14）之間通過設置有均分管道連接，所述均分環管（14）的頂部固定連接有多個分流管（13），所述入水罩（15）的內側設置有側面花灑（16），所述側面花灑（16）與均分環管（14）之間相連接，所述入水罩（15）的頂部固定安裝有頂部花灑（17），所述頂部花灑（17）的頂部貫穿于入水罩（15）的頂部；所述膜分離反滲透機構（6）的內側設置有離子交換樹脂（65），所述膜分離反滲透機構（6）的內側設置有PP芯式過濾管（66），所述膜分離反滲透機構（6）的內側設置有活性炭過濾管（67），所述離子交換樹脂（65）、PP芯式過濾管（66）和活性炭過濾管（67）的頂部均設置有管道連接，所述膜分離反滲透機構（6）的一側活動安裝有離子交換樹脂艙（61），所述膜分離反滲透機構（6）的一側活動安裝有PP芯式過濾艙（62），所述膜分離反滲透機構（6）的一側活動安裝有活性炭過濾艙（63），所述離子交換樹脂（65）、PP芯式過濾管（66）和活性炭過濾管（67）的外側均設置有快拆式卡環（68）。

2.根據權利要求1所述的電鍍廢水濃縮循環一體機，其特征在于：所述輸送機構（1）的側面固定連接有廢水進水管（11），所述輸送機構（1）的頂部固定連接有廢水輸送管（12），所述廢水輸送管（12）的一端與頂部花灑（17）的頂部相連接。

3.根據權利要求1所述的電鍍廢水濃縮循環一體機，其特征在于：所述濃縮機構（2）的外壁設置有外套板（21），所述外套板（21）的底部固定安裝有四個支撐架（22），所述支撐架（22）的底部均連接在冷凝機構（5）的頂部。

4.根據權利要求1所述的電鍍廢水濃縮循環一體機，其特征在于：所述濃縮機構（2）的底部連接有排出口（23），所述排出口（23）的一端設置有電磁閥，所述濃縮機構（2）的外壁兩側固定連接有蒸汽輸送管（24）。

5.根據權利要求1所述的電鍍廢水濃縮循環一體機，其特征在于：所述輸送排氣（31）的外側均勻開設有多個進氣槽（34），所述進氣槽（34）與送風機構（3）的內側之間相連通。

6.根據權利要求1所述的電鍍廢水濃縮循環一體機，其特征在于：所述冷凝機構（5）的側面安裝有兩個側面板（51），所述冷凝機構（5）的一側安裝有配電箱（52）。

7.根據權利要求1所述的電鍍廢水濃縮循環一體機，其特征在于：所述膜分離反滲透機構（6）的底部一端連接有直角輸送管（64），所述直角輸送管（64）的一端與冷凝機構（5）的底部相連接，所述直角輸送管（64）的另一端貫穿于膜分離反滲透機構（6）的底部與離子交換樹脂（65）的底部相連接。

8.根據權利要求1所述的電鍍廢水濃縮循環一體機，其特征在于：所述活性炭過濾管（67）的底部固定連接有排出管（69），所述排出管（69）的底部貫穿于膜分離反滲透機構（6）的底部。

9.一種電鍍廢水濃縮循環一體機的使用方法，其特征在于，使用了權利要求1-8任一項的一種電鍍廢水濃縮循環一體機，包括以下步驟：S1、首先，輸送機構（1）產生抽吸及泵送的力則可將電鍍廢水從廢水進水管（11）吸入，之后接口通過廢水輸送管（12）將電鍍廢水輸送至分流管（13）進行分流，在通過均分環管（14）進行均分，通過入水罩（15）則可將電鍍廢水收集，同時入水罩（15）內部的側面花灑（16）和頂部花灑（17）分別與均分環管（14）和廢水輸送管（12）相連通，即可將流入廢水直徑體積縮�。�S2、隨后通過送風機構（3）上均勻分布的輸送排氣（31）內部的送風機（32）同時啟動送風扇葉（33）進行轉動送風；S3、與此同時，控溫機構（4）則配合上加熱管（41）將分布在送風機構（3）內側的散熱環（42）進行升溫控制，通過均勻分布的輸送排氣（31）和散熱環（42）即可有效地提升了高溫蒸發的效果，進而提高了蒸發量；S4、將電鍍廢水蒸發之后分離出的水蒸氣，則可通過濃縮機構（2）側面安裝的蒸汽輸送管（24）配合上輸送排氣（31）的吹送力將水蒸氣排送至冷凝機構（5）的內側進行冷凝處理；S5、冷凝過后再經過直角輸送管（64）輸送至離子交換樹脂（65），通過離子交換樹脂（65）中的二價選擇性鰲合離子樹脂進行一級過濾，隨后再輸送至PP芯式過濾管（66）通過PP芯再次進行二級過濾，二級過濾完成之后再輸送至活性炭過濾管（67）內部的活性炭進行三級過濾處理，最終通過排出管（69）排出即可實現后期的循環使用；S6、在長期過濾后，將離子交換樹脂艙（61）、PP芯式過濾艙（62）和活性炭過濾艙（63）分別單獨打開，通過將快拆式卡環（68）撐開，再將其兩端的連接件拆除即可實現快速拆卸更換以及清洗維修工作，以保證長期過濾效果，提升電鍍廢水循環效果。

發明內容

本發明的目的在于提供一種電鍍廢水濃縮循環一體機及方法，以解決上述背景技術提出的在對電鍍廢水進行濃縮高溫蒸發方面的溫度以及蒸發量存在不足進而導致了在濃縮循環過程中因蒸發量低造成蒸發效果不佳，以至于使得濃縮的量較少，濃縮和循環的效率不足的問題。

為實現上述目的，本發明提供如下技術方案：一種電鍍廢水濃縮循環一體機，包括輸送機構、濃縮機構、冷凝機構和膜分離反滲透機構，所述輸送機構設置在冷凝機構的一側，所述濃縮機構固定安裝在冷凝機構的頂部，所述膜分離反滲透機構的側面安裝在冷凝機構的另一側，所述輸送機構的底部固定安裝有底板，所述冷凝機構的底部固定安裝在底板的頂部；所述濃縮機構的頂部設置有送風機構，所述送風機構的外側均勻分布有多個輸送排氣，所述輸送排氣的內側設置有送風機，所述送風機的外側均勻分布有多個送風扇葉，所述送風機構的內側安裝有散熱環，所述散熱環的外側固定連接有加熱管，所述加熱管的一端貫穿于送風機構的側面，所述加熱管的一端連接有控溫機構，所述控溫機構的底部安裝在膜分離反滲透機構的頂部，所述送風機構的頂部固定安裝有入水罩，所述入水罩的外側設置有均分環管，所述入水罩與均分環管之間通過設置有均分管道連接，所述均分環管的頂部固定連接有多個分流管，所述入水罩的內側設置有側面花灑，所述側面花灑與均分環管之間相連接，所述入水罩的頂部固定安裝有頂部花灑，所述頂部花灑的頂部貫穿于入水罩的頂部；所述膜分離反滲透機構的內側設置有離子交換樹脂，所述膜分離反滲透機構的內側設置有PP芯式過濾管，所述膜分離反滲透機構的內側設置有活性炭過濾管，所述離子交換樹脂、PP芯式過濾管和活性炭過濾管的頂部均設置有管道連接，所述膜分離反滲透機構的一側活動安裝有離子交換樹脂艙，所述膜分離反滲透機構的一側活動安裝有PP芯式過濾艙，所述膜分離反滲透機構的一側活動安裝有活性炭過濾艙，所述離子交換樹脂、PP芯式過濾管和活性炭過濾管的外側均設置有快拆式卡環。

優選的，所述輸送機構的側面固定連接有廢水進水管，所述輸送機構的頂部固定連接有廢水輸送管，所述廢水輸送管的一端與頂部花灑的頂部相連接。

優選的，所述濃縮機構的外壁設置有外套板，所述外套板的底部固定安裝有四個支撐架，所述支撐架的底部均連接在冷凝機構的頂部。

優選的，所述濃縮機構的底部連接有排出口，所述排出口的一端設置有電磁閥，所述濃縮機構的外壁兩側固定連接有蒸汽輸送管。

優選的，所述輸送排氣的外側均勻開設有多個進氣槽，所述進氣槽與送風機構的內側之間相連通。

優選的，所述冷凝機構的側面安裝有兩個側面板，所述冷凝機構的一側安裝有配電箱。

優選的，所述膜分離反滲透機構的底部一端連接有直角輸送管，所述直角輸送管的一端與冷凝機構的底部相連接，所述直角輸送管的另一端貫穿于膜分離反滲透機構的底部與離子交換樹脂的底部相連接。

優選的，所述活性炭過濾管的底部固定連接有排出管，所述排出管的底部貫穿于膜分離反滲透機構的底部。

一種電鍍廢水濃縮循環一體機的使用方法，包括以下步驟：S1、首先，輸送機構產生抽吸及泵送的力則可將電鍍廢水從廢水進水管吸入，之后接口通過廢水輸送管將電鍍廢水輸送至分流管進行分流，在通過均分環管進行均分，通過入水罩則可將電鍍廢水收集，同時入水罩內部的側面花灑和頂部花灑分別與均分環管和廢水輸送管相連通，即可將流入廢水直徑體積縮小。

S2、隨后通過送風機構上均勻分布的輸送排氣內部的送風機同時啟動送風扇葉進行轉動送風。

S3、與此同時，控溫機構則配合上加熱管將分布在送風機構內側的散熱環進行升溫控制，通過均勻分布的輸送排氣和散熱環即可有效地提升了高溫蒸發的效果，進而提高了蒸發量。

S4、將電鍍廢水蒸發之后分離出的水蒸氣，則可通過濃縮機構側面安裝的蒸汽輸送管配合上輸送排氣的吹送力將水蒸氣排送至冷凝機構的內側進行冷凝處理。

S5、冷凝過后再經過直角輸送管輸送至離子交換樹脂，通過離子交換樹脂中的二價選擇性鰲合離子樹脂進行一級過濾，隨后再輸送至PP芯式過濾管通過PP芯再次進行二級過濾，二級過濾完成之后再輸送至活性炭過濾管內部的活性炭進行三級過濾處理，最終通過排出管排出即可實現后期的循環使用。

S6、在長期過濾后，將離子交換樹脂艙、PP芯式過濾艙和活性炭過濾艙分別單獨打開，通過將快拆式卡環撐開，再將其兩端的連接件拆除即可實現快速拆卸更換以及清洗維修工作，以保證長期過濾效果，提升電鍍廢水循環效果。

與現有技術相比，本發明的有益效果是：1、通過輸送機構、送風機構和控溫機構的設置，輸送機構產生抽吸及泵送的力則可將電鍍廢水從廢水進水管吸入，之后接口通過廢水輸送管將電鍍廢水輸送至分流管進行分流，在通過均分環管進行均分，通過入水罩則可將電鍍廢水收集，同時入水罩內部的側面花灑和頂部花灑分別與均分環管和廢水輸送管相連通，即可將流入廢水直徑體積縮小，隨后通過送風機構上均勻分布的輸送排氣內部的送風機同時啟動送風扇葉進行轉動送風，控溫機構則配合上加熱管將分布在送風機構內側的散熱環進行升溫控制，通過均勻分布的輸送排氣和散熱環即可有效地提升了高溫蒸發的效果，進而提高了蒸發量，從而有利于通過提升了蒸發量使得濃縮量得以提升了，進而有利于提升了循環的效果；2、通過膜分離反滲透機構的設置，通過將離子交換樹脂、PP芯式過濾管和活性炭過濾管均設置在膜分離反滲透機構的內部，并通過管道進行連接，通過離子交換樹脂中的二價選擇性鰲合離子樹脂進行一級過濾，隨后再輸送至PP芯式過濾管通過PP芯再次進行二級過濾，二級過濾完成之后再輸送至活性炭過濾管內部的活性炭進行三級過濾處理，最終通過排出管排出即可實現后期的循環使用，通過多級過濾處理的方式有利于提升了對電鍍廢水的處理效果，避免了電鍍廢水處理效果不佳，導致內部所存在的有害物質在循環使用后出現危害的問題，另外通過離子交換樹脂艙、PP芯式過濾艙和活性炭過濾艙的獨立設置，并在離子交換樹脂、PP芯式過濾管和活性炭過濾管的外側設置有快拆式卡環，在長期過濾后，將離子交換樹脂艙、PP芯式過濾艙和活性炭過濾艙分別單獨打開，通過將快拆式卡環撐開，再將其兩端的連接件拆除即可實現快速拆卸更換以及清洗維修工作，以保證長期過濾效果，提升電鍍廢水循環效。

（發明人：胡滔）
