公布日：2022.08.16

申請日：2022.05.31

分類號：C02F11/12(2019.01)I;C02F11/122(2019.01)I;C02F11/13(2019.01)I;C10L5/46(2006.01)I;C10B53/00(2006.01)I;C05G1/00(2006.01)I;G01N33/18(2006.01)I

摘要

本發明公開了一種閉環式污泥資源可再生處理系統，包括污泥濃縮池、脫水污泥池、疊層高強壓濾深度脫水池、干燥機、除塵冷凝器、污水處理廠、達標排放池、燃料成型機、碳磷鉀肥成型池、熱解碳化爐、冷凝器、木醋液成型池、木屑回收部與排氣筒排放機構，所述污泥濃縮池連接脫水污泥池的位置。本發明所述的一種閉環式污泥資源可再生處理系統，設有廢物料回收機構、燃燒成型機構、熱解碳化機構與污水檢測機構，能夠構成完整的成型系統，廢料經過回收、燃燒、成型制成一定的顆粒大小，可以一體式進行成型規整，增加廢料的回收效果，還可以降低能量消耗，提高廢料處理性能，便于更好的對污泥處理進行檢測，污泥處理效果更佳。

權利要求書

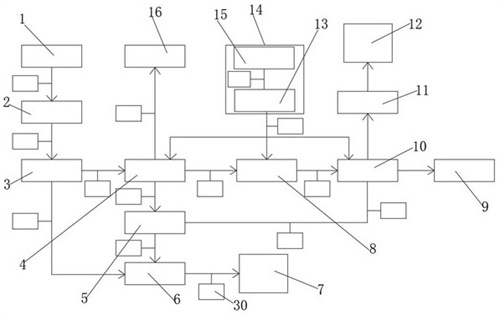

1.一種閉環式污泥資源可再生處理系統，包括污泥濃縮池（1）、脫水污泥池（2）、疊層高強壓濾深度脫水池（3）、干燥機（4）、除塵冷凝器（5）、污水處理廠（6）、達標排放池（7）、燃料成型機（8）、碳磷鉀肥成型池（9）、熱解碳化爐（10）、冷凝器（11）、木醋液成型池（12）、木屑回收部（14）與排氣筒排放機構（16），其特征在于：所述污泥濃縮池（1）連接脫水污泥池（2）的位置，所述脫水污泥池（2）連接疊層高強壓濾深度脫水池（3）的位置，所述疊層高強壓濾深度脫水池（3）連接干燥機（4）與污水處理廠（6）的位置，所述干燥機（4）連接排氣筒排放機構（16）、燃料成型機（8）、除塵冷凝器（5）的位置，所述污水處理廠（6）連接達標排放池（7）的位置，所述燃料成型機（8）連接木屑回收部（14）與熱解碳化爐（10）的位置，所述熱解碳化爐（10）連接冷凝器（11）與碳磷鉀肥成型池（9）的位置，所述冷凝器（11）連接木醋液成型池（12）的位置，所述木屑回收部（14）包括倉泵（13）與木屑倉（15），所述倉泵（13）連接燃料成型機（8）與木屑倉（15）的位置。

2.根據權利要求1所述的一種閉環式污泥資源可再生處理系統，其特征在于：所述污泥濃縮池（1）與脫水污泥池（2）之間安裝有污泥濃縮機構（17），所述脫水污泥池（2）與疊層高強壓濾深度脫水池（3）之間安裝有水體傳輸機構（18），所述疊層高強壓濾深度脫水池（3）與污水處理廠（6）之間安裝有脫泥廢水傳輸管（19），所述疊層高強壓濾深度脫水池（3）與干燥機（4）之間安裝有泥餅傳輸機構（20），所述干燥機（4）與除塵冷凝器（5）之間安裝有干燥廢氣傳輸機構（22），所述干燥機（4）與排氣筒排放機構（16）之間安裝有干燥煙氣傳輸機構（23），所述除塵冷凝器（5）與污水處理廠（6）之間安裝有冷凝廢水傳輸機構（21）。

3.根據權利要求1所述的一種閉環式污泥資源可再生處理系統，其特征在于：所述木屑倉（15）與倉泵（13）之間安裝有木屑粉末傳輸機構（24），所述倉泵（13）與燃料成型機（8）之間安裝有木屑煙氣傳輸機構（25），所述干燥機（4）與燃料成型機（8）之間安裝有干泥傳輸機構（28），所述燃料成型機（8）與熱解碳化爐（10）之間安裝有燃燒料傳輸機構（29），所述除塵冷凝器（5）與熱解碳化爐（10）之間安裝有廢氣輸送機構（27）與裂解氣傳輸機構（26），所述污水處理廠（6）與達標排放池（7）之間安裝有污水檢測機構（30）。

4.根據權利要求3所述的一種閉環式污泥資源可再生處理系統，其特征在于：所述污水檢測機構（30）包括控制模塊（31）、酸堿性檢測機構（32）、有線通訊機構（33）、PLC控制芯片（34）、顯示模塊（35）、重金屬檢測機構（36）、電源模塊（37）與報警模塊（38），所述酸堿性檢測機構（32）與重金屬檢測機構（36）連接有線通訊機構（33）的位置，所述有線通訊機構（33）連接PLC控制芯片（34）的位置，所述PLC控制芯片（34）連接顯示模塊（35）、報警模塊（38）、控制模塊（31）的位置，所述電源模塊（37）連接重金屬檢測機構（36）與PLC控制芯片（34）的位置。

5.根據權利要求1所述的一種閉環式污泥資源可再生處理系統，其特征在于：所述污泥濃縮池（1）的輸出端與脫水污泥池（2）的輸入端貫通連接，所述脫水污泥池（2）的輸出端與疊層高強壓濾深度脫水池（3）的輸入端貫通連接，所述疊層高強壓濾深度脫水池（3）的輸出端與干燥機（4）、污水處理廠（6）的輸入端貫通連接，所述干燥機（4）的輸出端與除塵冷凝器（5）、排氣筒排放機構（16）的輸入端貫通連接，所述污水處理廠（6）的輸出端與達標排放池（7）的輸入端貫通連接，所述干燥機（4）的輸出端與燃料成型機（8）的輸入端貫通連接，所述木屑回收部（14）的輸出端與燃料成型機（8）的輸入端貫通連接，所述燃料成型機（8）的輸出端與熱解碳化爐（10）的輸入端貫通連接，所述熱解碳化爐（10）的輸出端與碳磷鉀肥成型池（9）、冷凝器（11）的輸入端貫通連接，所述冷凝器（11）的輸出端與木醋液成型池（12）的輸入端貫通連接。

6.根據權利要求2所述的一種閉環式污泥資源可再生處理系統，其特征在于：所述污泥濃縮池（1）、脫水污泥池（2）與污泥濃縮機構（17）之間貫通安裝，所述脫水污泥池（2）、疊層高強壓濾深度脫水池（3）與水體傳輸機構（18）之間貫通安裝，所述疊層高強壓濾深度脫水池（3）、污水處理廠（6）與脫泥廢水傳輸管（19）之間貫通安裝，所述疊層高強壓濾深度脫水池（3）、干燥機（4）與泥餅傳輸機構（20）之間貫通安裝，所述干燥機（4）、除塵冷凝器（5）與干燥廢氣傳輸機構（22）之間貫通安裝，所述干燥機（4）、排氣筒排放機構（16）之間通過干燥煙氣傳輸機構（23）貫通安裝。

7.根據權利要求3所述的一種閉環式污泥資源可再生處理系統，其特征在于：所述干燥機（4）、燃料成型機（8）與干泥傳輸機構（28）之間貫通安裝，所述燃料成型機（8）、熱解碳化爐（10）與燃燒料傳輸機構（29）之間貫通安裝，所述木屑回收部（14）、燃料成型機（8）與木屑煙氣傳輸機構（25）之間貫通安裝，所述木屑倉（15）、倉泵（13）與木屑粉末傳輸機構（24）之間貫通安裝，所述燃料成型機（8）、熱解碳化爐（10）與燃燒料傳輸機構（29）之間貫通安裝。

8.根據權利要求4所述的一種閉環式污泥資源可再生處理系統，其特征在于：所述酸堿性檢測機構（32）與重金屬檢測機構（36）的輸出端通過有線通訊機構（33）與PLC控制芯片（34）的輸入端電性連接，所述PLC控制芯片（34）的輸出端與報警模塊（38）、顯示模塊（35）、控制模塊（31）的輸入端電性連接。

發明內容

（一）解決的技術問題針對現有技術的不足，本發明提供了一種閉環式污泥資源可再生處理系統，能夠構成完整的成型系統，廢料經過回收、燃燒、成型制成一定的顆粒大小，可以一體式進行成型規整，增加廢料的回收效果，還可以降低能量消耗，提高廢料處理性能，便于更好的對污泥處理進行檢測，污泥處理效果更佳，可以有效解決背景技術中的問題。

（二）技術方案為實現上述目的，本發明采取的技術方案為：一種閉環式污泥資源可再生處理系統，包括污泥濃縮池、脫水污泥池、疊層高強壓濾深度脫水池、干燥機、除塵冷凝器、污水處理廠、達標排放池、燃料成型機、碳磷鉀肥成型池、熱解碳化爐、冷凝器、木醋液成型池、木屑回收部與排氣筒排放機構，所述污泥濃縮池連接脫水污泥池的位置，所述脫水污泥池連接疊層高強壓濾深度脫水池的位置，所述疊層高強壓濾深度脫水池連接干燥機與污水處理廠的位置，所述干燥機連接排氣筒排放機構、燃料成型機、除塵冷凝器的位置，所述污水處理廠連接達標排放池的位置，所述燃料成型機連接木屑回收部與熱解碳化爐的位置，所述熱解碳化爐連接冷凝器與碳磷鉀肥成型池的位置，所述冷凝器連接木醋液成型池的位置，所述木屑回收部包括倉泵與木屑倉，所述倉泵連接燃料成型機與木屑倉的位置。

作為本申請一種優選的技術方案，所述污泥濃縮池與脫水污泥池之間安裝有污泥濃縮機構，所述脫水污泥池與疊層高強壓濾深度脫水池之間安裝有水體傳輸機構，所述疊層高強壓濾深度脫水池與污水處理廠之間安裝有脫泥廢水傳輸管，所述疊層高強壓濾深度脫水池與干燥機之間安裝有泥餅傳輸機構，所述干燥機與除塵冷凝器之間安裝有干燥廢氣傳輸機構，所述干燥機與排氣筒排放機構之間安裝有干燥煙氣傳輸機構，所述除塵冷凝器與污水處理廠之間安裝有冷凝廢水傳輸機構。

作為本申請一種優選的技術方案，所述木屑倉與倉泵之間安裝有木屑粉末傳輸機構，所述倉泵與燃料成型機之間安裝有木屑煙氣傳輸機構，所述干燥機與燃料成型機之間安裝有干泥傳輸機構，所述燃料成型機與熱解碳化爐之間安裝有燃燒料傳輸機構，所述除塵冷凝器與熱解碳化爐之間安裝有廢氣輸送機構與裂解氣傳輸機構，所述污水處理廠與達標排放池之間安裝有污水檢測機構。

作為本申請一種優選的技術方案，所述污水檢測機構包括控制模塊、酸堿性檢測機構、有線通訊機構、PLC控制芯片、顯示模塊、重金屬檢測機構、電源模塊與報警模塊，所述酸堿性檢測機構與重金屬檢測機構連接有線通訊機構的位置，所述有線通訊機構連接PLC控制芯片的位置，所述PLC控制芯片連接顯示模塊、報警模塊、控制模塊的位置，所述電源模塊連接重金屬檢測機構與PLC控制芯片的位置。

作為本申請一種優選的技術方案，所述污泥濃縮池的輸出端與脫水污泥池的輸入端貫通連接，所述脫水污泥池的輸出端與疊層高強壓濾深度脫水池的輸入端貫通連接，所述疊層高強壓濾深度脫水池的輸出端與干燥機、污水處理廠的輸入端貫通連接，所述干燥機的輸出端與除塵冷凝器、排氣筒排放機構的輸入端貫通連接，所述污水處理廠的輸出端與達標排放池的輸入端貫通連接，所述干燥機的輸出端與燃料成型機的輸入端貫通連接，所述木屑回收部的輸出端與燃料成型機的輸入端貫通連接，所述燃料成型機的輸出端與熱解碳化爐的輸入端貫通連接，所述熱解碳化爐的輸出端與碳磷鉀肥成型池、冷凝器的輸入端貫通連接，所述冷凝器的輸出端與木醋液成型池的輸入端貫通連接。

作為本申請一種優選的技術方案，所述污泥濃縮池、脫水污泥池與污泥濃縮機構之間貫通安裝，所述脫水污泥池、疊層高強壓濾深度脫水池與水體傳輸機構之間貫通安裝，所述疊層高強壓濾深度脫水池、污水處理廠與脫泥廢水傳輸管之間貫通安裝，所述疊層高強壓濾深度脫水池、干燥機與泥餅傳輸機構之間貫通安裝，所述干燥機、除塵冷凝器與干燥廢氣傳輸機構之間貫通安裝，所述干燥機、排氣筒排放機構之間通過干燥煙氣傳輸機構貫通安裝。

作為本申請一種優選的技術方案，所述干燥機、燃料成型機與干泥傳輸機構之間貫通安裝，所述燃料成型機、熱解碳化爐與燃燒料傳輸機構之間貫通安裝，所述木屑回收部、燃料成型機與木屑煙氣傳輸機構之間貫通安裝，所述木屑倉、倉泵與木屑粉末傳輸機構之間貫通安裝，所述燃料成型機、熱解碳化爐與燃燒料傳輸機構之間貫通安裝。

作為本申請一種優選的技術方案，所述酸堿性檢測機構與重金屬檢測機構的輸出端通過有線通訊機構與PLC控制芯片的輸入端電性連接，所述PLC控制芯片的輸出端與報警模塊、顯示模塊、控制模塊的輸入端電性連接。

（三）有益效果與現有技術相比，本發明提供了一種閉環式污泥資源可再生處理系統，具備以下有益效果：該一種閉環式污泥資源可再生處理系統，通過廢物料回收機構、燃燒成型機構、熱解碳化機構與污水檢測機構能夠構成完整的成型系統，廢料經過回收、燃燒、成型制成一定的顆粒大小，可以一體式進行成型規整，增加廢料的回收效果，還可以降低能量消耗，提高廢料處理性能，便于更好的對污泥處理進行檢測，污泥處理效果更佳，污泥濃縮池、脫水污泥池、疊層高強壓濾深度脫水池、干燥機、除塵冷凝器、污水處理廠之間對污泥進行脫水與回收處理，并同時通過排氣筒排放機構對氣體進行排放，并在污水處理廠的位置進行最終處理與排放，由污水檢測機構進行檢測，可以檢測污水處理后的酸堿值以及重金屬值，在木屑回收部的位置可以收集廢物料，廢物料收集處理后在燃料成型機的位置進行燃燒，并一體式成型，增加回收效果，同時降低回收時的能源消耗，整個閉環式污泥資源可再生處理系統結構簡單，操作方便，使用的效果相對于傳統方式更好。

（發明人：俞海峰;俞偉敏;俞卓瑋）
