公布日：2023.01.17

申請日：2022.11.18

分類號：B01L1/00(2006.01)I

摘要

本發明涉及廢液處理領域，具體公開了一種廢水循環除臭處理系統及處理方法，其包括架體，架體上安裝有接收裝置與儲存裝置，儲存裝置包括多組儲存單元，接收裝置用于接收廢液并測量記錄廢液的ph值，接收裝置的上、下開口端保持敞開狀態，接收裝置與儲存裝置之間設置有分配機構，分配機構用于引導接收裝置內的廢液向?qū)��?yīng)的儲存單元內流動，儲存單元用于儲存廢液并且儲存過程中，能夠持續隔絕廢液與空氣的接觸；其處理方法是通過氣泵抽吸廢液在接收池內揮發產生的氣體，達到除臭目的，通過分配機構引導廢液向?qū)��?yīng)的儲存單元內流動，通過儲存單元對廢液進行無空氣接觸式儲存。

權利要求書

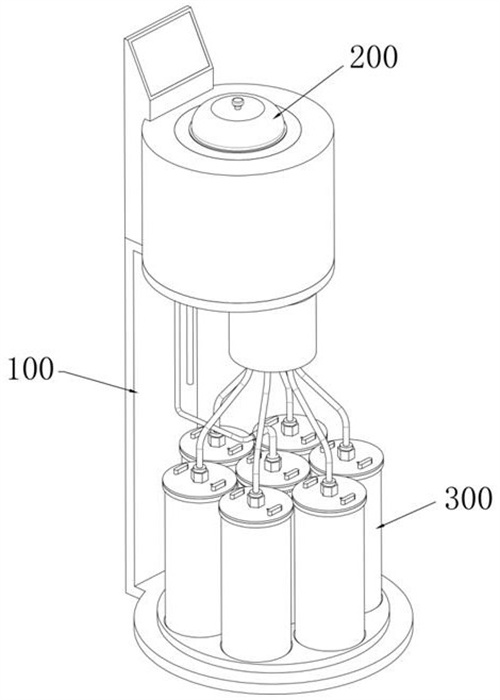

1.一種廢水循環除臭處理系統，其包括架體（100），其特征在于：架體（100）上安裝有接收裝置（200）與儲存裝置（300），儲存裝置（300）包括多組儲存單元，接收裝置（200）用于接收廢液并測量記錄廢液的ph值，接收裝置（200）的上、下開口端保持敞開狀態，接收裝置（200）與儲存裝置（300）之間設置有分配機構（400），分配機構（400）用于引導接收裝置（200）內的廢液向?qū)��?yīng)的儲存單元內流動，儲存單元用于儲存廢液并且儲存過程中，能夠持續隔絕廢液與空氣的接觸；接收裝置（200）包括安裝在架體（100）上的接收池（201），接收池（201）為上下兩端開口的圓臺形狀，接收池（201）的上開口端同軸安裝有上槽殼（202），上槽殼（202）為上下兩端開口的圓柱形狀，上槽殼（202）的上開口端匹配安裝有封蓋（203），上槽殼（202）的外壁設置有氣接嘴（205），氣接嘴（205）通過氣管一與設置在架體（100）上的氣泵（500）進氣端連通，氣泵（500）出氣端通過氣管二與儲存裝置（300）連通；接收池（201）內通過連接組件懸浮設置有呈升降布置的筒殼，連接組件包括連接部件，連接部件包括連接桿（211）與連接套（212），連接套（212）的一端與接收池（201）的內壁鉸接，連接桿（211）的一端與筒殼球鉸接、另一端同軸滑動伸入連接套（212）內，連接部件沿接收池（201）的圓周方向陣列設置有至少三組，架體（100）上安裝有中間軸，中間軸的輸入端伸入接收池（201）內并通過蝸輪蝸桿（213）實現與鉸接軸之間的動力連接，中間軸的輸出端通過帶傳動與設置在架體（100）上的電機一（207）實現動力連接。

2.根據權利要求1所述的一種廢水循環除臭處理系統，其特征在于：筒殼由上筒殼（209）與下筒殼（210）組成，上筒殼（209）為水平橫截面積由下至上遞減的圓錐形狀，下筒殼（210）的上開口端安裝有支架（216）、下開口端設置有觸發開關、內部設置有呈升降布置的安裝柱（220），安裝柱（220）的底部設置有距離傳感器與ph傳感器，安裝柱（220）升降過程中，安裝柱（220）下移能夠抵推開觸發開關，使安裝柱（220）的底部伸出筒殼，安裝柱（220）上移縮回筒殼內時，觸發開關復位重新封堵下筒殼（210）的下開口端。

3.根據權利要求2所述的一種廢水循環除臭處理系統，其特征在于：支架（216）的底部設置有超聲波振子（221），下筒殼（210）的外圓面設置有靠近觸發開關的下接頭（214）與靠近支架（216）的上接頭（215）。

4.根據權利要求2或3所述的一種廢水循環除臭處理系統，其特征在于：儲存裝置（300）中的儲存單元包括儲存罐（301），儲存罐（301）的上罐口處匹配安裝有罐蓋，罐蓋上設置有排氣孔（303），儲存罐（301）內安裝有活塞（302），活塞（302）與儲存罐（301）之間構成密封式滑動導向配合且初始狀態下，活塞（302）的下端面靠近儲存罐（301）的罐底，活塞（302）與罐蓋之間設置有彈簧二（304）；儲存罐（301）內還同軸設置有芯管（305），芯管（305）的下管口靠近儲存罐（301）的罐底，儲存罐（301）位于活塞（302）下方的區域和芯管（305）的下管口連通，活塞（302）上設置有用于避讓芯管（305）的穿孔且芯管（305）與穿孔之間構成密封式滑動導向配合。

5.根據權利要求4所述的一種廢水循環除臭處理系統，其特征在于：芯管（305）的上管口靠近罐蓋并安裝有單向閥（307），單向閥（307）的上端延伸有連接頭（306），連接頭（306）的上端伸出儲存罐（301）并與連接管（413）連通，單向閥（307）用于使連接頭（306）內的液體單向朝芯管（305）內流動；連接頭（306）內設置有探針（308），探針（308）設置有兩組，兩組探針（308）相背的一端與弱電源串聯，探針（308）靠近單向閥（307）的閥芯。

6.根據權利要求1所述的一種廢水循環除臭處理系統，其特征在于：儲存裝置（300）還包括用于對揮發氣體進行收集凈化的凈化單元，凈化單元與氣管二連通。

7.如權利要求5所述的一種廢水循環除臭處理系統的處理方法，其特征在于：其包括如下步驟：步驟一：打開封蓋（203）向接收池（201）內傾倒廢液；步驟二：安裝柱（220）的底部伸出下筒殼（210），然后，電機一（207）啟動通過連接組件驅使筒殼整體下移，直至安裝柱（220）的底部伸入廢液液面下方，該過程中，通過距離傳感器監控，當距離傳感器感應到安裝柱（220）的底部伸入廢液預設距離后，發出信號使電機一（207）停止運行，此時，ph傳感器沒入廢液并檢測廢液的ph值，與此同時，氣泵（500）啟動抽吸接收池（201）內的氣體，將廢液揮發產生的氣體抽吸至對應儲存單元內儲存起來；步驟三：分配機構（400）完成接收池（201）與對應儲存單元之間的連通；步驟四：接收池（201）內的廢液經分配機構（400）引導流向儲存單元內，流動過程中，分配機構（400）抵壓廢液，以廢液作為中間介質使單向閥（307）被打開，廢液向芯管（305）內流動，一開始，廢液累積在芯管（305）以及儲存罐（301）位于活塞（302）下方的區域內，隨著廢液不斷累積，當廢液的液面與芯管（305）的上管口平齊，接下來，在推塞（412）的繼續抵壓下，廢液克服彈簧二（304）的彈力將活塞（302）頂升起來，廢液繼續向儲存罐（301）內流動；步驟五：在接收池（201）內的廢液排空后，分配機構（400）內還殘留有廢液未流入儲存單元內，此時，分配機構（400）再次抵壓，以空氣作為中間介質抵推廢液，通過廢液將單向閥（307）打開，殘留的廢液繼續向儲存罐（301）內流動，當殘留的廢液的液面低于探針（308）高度時，因缺少?gòu)U液作為串聯閉合的介質，電路斷開，電流傳感器發出信號使分配機構（400）停止抵推并進行復位，此時，單向閥復位封堵連接頭（306），實現廢液的無空氣接觸式儲存。

發明內容

為解決上述背景中提到的問題，本發明提供了一種廢水循環除臭處理系統及處理方法。

為實現上述技術目的，本發明所采用的技術方案如下。

一種廢水循環除臭處理系統，其包括架體，架體上安裝有接收裝置與儲存裝置，儲存裝置包括多組儲存單元，接收裝置用于接收廢液并測量記錄廢液的ph值，接收裝置的上、下開口端保持敞開狀態，接收裝置與儲存裝置之間設置有分配機構，分配機構用于引導接收裝置內的廢液向?qū)��?yīng)的儲存單元內流動，儲存單元用于儲存廢液并且儲存過程中，能夠持續隔絕廢液與空氣的接觸。

進一步的，接收裝置包括安裝在架體上的接收池，接收池為上下兩端開口的圓臺形狀，接收池的上開口端同軸安裝有上槽殼，上槽殼為上下兩端開口的圓柱形狀，上槽殼的上開口端匹配安裝有封蓋，上槽殼的外壁設置有氣接嘴，氣接嘴通過氣管一與設置在架體上的氣泵進氣端連通，氣泵出氣端通過氣管二與儲存裝置連通。

進一步的，接收池內通過連接組件懸浮設置有呈升降布置的筒殼，連接組件包括連接部件，連接部件包括連接桿與連接套，連接套的一端與接收池的內壁鉸接，連接桿的一端與筒殼球鉸接、另一端同軸滑動伸入連接套內，連接部件沿接收池的圓周方向陣列設置有至少三組，架體上安裝有中間軸，中間軸的輸入端伸入接收池內并通過蝸輪蝸桿實現與鉸接軸之間的動力連接，中間軸的輸出端通過帶傳動與設置在架體上的電機一實現動力連接。

進一步的，筒殼由上筒殼與下筒殼組成，上筒殼為水平橫截面積由下至上遞減的圓錐形狀，下筒殼的上開口端安裝有支架、下開口端設置有觸發開關、內部設置有呈升降布置的安裝柱，安裝柱的底部設置有距離傳感器與ph傳感器，安裝柱升降過程中，安裝柱下移能夠抵推開觸發開關，使安裝柱的底部伸出筒殼，安裝柱上移縮回筒殼內時，觸發開關復位重新封堵下筒殼的下開口端。

進一步的，支架的底部設置有超聲波振子，下筒殼的外圓面設置有靠近觸發開關的下接頭與靠近支架的上接頭。

進一步的，儲存裝置中的儲存單元包括儲存罐，儲存罐的上罐口處匹配安裝有罐蓋，罐蓋上設置有排氣孔，儲存罐內安裝有活塞，活塞與儲存罐之間構成密封式滑動導向配合且初始狀態下，活塞的下端面靠近儲存罐的罐底，活塞與罐蓋之間設置有彈簧二；

儲存罐內還同軸設置有芯管，芯管的下管口靠近儲存罐的罐底，儲存罐位于活塞下方的區域和芯管的下管口連通，活塞上設置有用于避讓芯管的穿孔且芯管與穿孔之間構成密封式滑動導向配合。

進一步的，芯管的上管口靠近罐蓋并安裝有單向閥，單向閥的上端延伸有連接頭，連接頭的上端伸出儲存罐并與連接管連通，單向閥用于使連接頭內的液體單向朝芯管內流動；

連接頭內設置有探針，探針設置有兩組，兩組探針相背的一端與弱電源串聯，探針靠近單向閥的閥芯。

進一步的，儲存裝置還包括用于對揮發氣體進行收集凈化的凈化單元，凈化單元與氣管二連通。

一種廢水循環除臭處理系統的處理方法，其包括如下步驟：

步驟一：打開封蓋向接收池內傾倒廢液；

步驟二：安裝柱的底部伸出下筒殼，然后，電機一啟動通過連接組件驅使筒殼整體下移，直至安裝柱的底部伸入廢液液面下方，該過程中，通過距離傳感器監控，當距離傳感器感應到安裝柱的底部伸入廢液預設距離后，發出信號使電機一停止運行，此時，ph傳感器沒入廢液并檢測廢液的ph值，與此同時，氣泵啟動抽吸接收池內的氣體，將廢液揮發產生的氣體抽吸至對應儲存單元內儲存起來；

步驟三：分配機構完成接收池與對應儲存單元之間的連通；

步驟四：接收池內的廢液經分配機構引導流向儲存單元內，流動過程中，分配機構抵壓廢液，以廢液作為中間介質使單向閥被打開，廢液向芯管內流動，一開始，廢液累積在芯管以及儲存罐位于活塞下方的區域內，隨著廢液不斷累積，當廢液的液面與芯管的上管口平齊，接下來，在推塞的繼續抵壓下，廢液克服彈簧二的彈力將活塞頂升起來，廢液繼續向儲存罐內流動；

步驟五：在接收池內的廢液排空后，分配機構內還殘留有廢液未流入儲存單元內，此時，分配機構再次抵壓，以空氣作為中間介質抵推廢液，通過廢液將單向閥打開，殘留的廢液繼續向儲存罐內流動，當殘留的廢液的液面低于探針高度時，因缺少?gòu)U液作為串聯閉合的介質，電路斷開，電流傳感器發出信號使分配機構停止抵推并進行復位，此時，單向閥復位封堵連接頭，實現廢液的無空氣接觸式儲存。

本發明與現有技術相比，有益效果在于：

本方案能夠?qū)崿F(xiàn)對廢液的分類儲存并且通過ph傳感器檢測廢液的ph值，工作人員在廢液儲存時需要記錄下廢液的相關數據，可以根據檢測得到廢液ph值和工作人員記錄的數值比對，判斷工作人員記錄是否出現差錯；

本方案的核心在于：

1、通過單向閥與活塞的配合，實現廢液在儲存罐內的無空氣接觸式儲存，具體的：在電機四運行驅使推塞下移，將廢液向旋轉管內推送的過程中，在推塞的抵壓下，廢液將閥芯抵推下移，使連接頭的下端打開，廢液通過排液孔、固定孔及連接管、連接頭、單向閥向芯管內流動，一開始，廢液累積在芯管以及儲存罐位于活塞下方的區域內，隨著廢液不斷累積，這些區域內的空氣也是不斷通過單向閥、連接頭排向連接管及旋轉管，當這些區域累積滿廢液時，廢液的液面與芯管的上管口平齊，接下來，在推塞的繼續抵壓下，廢液克服彈簧二的彈力將活塞頂升起來，廢液繼續向儲存罐內流動，該過程中，儲存罐位于活塞下方的區域以及芯管內均無空氣，當廢液停止排液時，彈簧三釋放彈力，使閥芯封堵連接頭，也就是說，儲存罐內的廢液不與空氣發生接觸；

進一步的，在最后一次廢液向套筒內流動時并通過推塞下移擠壓朝儲存罐內流動結束后，因連接頭，甚至是連接管內還殘留有廢液未進入儲存罐內，故而此時推塞再次下移，通過空氣作為傳遞介質，擠壓廢液，使殘留的廢液繼續向儲存罐內流動，當殘留的廢液大部分都流入儲存罐內后，只剩下連接頭內的殘留廢液的液面低于探針高度時，因缺少?gòu)U液作為串聯閉合的介質，故而電路斷開，電流傳感器發出信號給控制器，控制器發出信號使電機四反向運行，帶著推塞復位，基于此，使空氣始終不進入儲存罐內；

2、接收裝置的上、下開口保持敞開，上開口端敞開無任何遮擋物，有效避免廢液加入時與障礙物發生碰撞而導致發生濺射現象的問題，下開口端敞開大大加快了排液效率；

除此之外：

3、本方案通過氣泵抽吸廢液在流動過程中產生的揮發性氣體，并通過凈化單元凈化揮發性氣體，而廢液惡臭來源于揮發性氣體，故而能夠?qū)崿F(xiàn)除臭處理，另外，廢液在儲存罐內的儲存過程中，由于廢液無法和空氣發生接觸，而且儲存罐內被廢液占據的區域內沒有預留一絲一毫空間，故而揮發性氣體得不到揮發，即使發生揮發了，揮發氣體又被廢液包裹，重新溶解在廢液中。

（發明人：肖建軍）
