公布日：2023.02.03

申請日：2022.10.31

分類號：C02F1/66(2006.01)I;C02F1/56(2006.01)I;C02F101/18(2006.01)N;C02F101/22(2006.01)N;C02F103/16(2006.01)N

摘要

本發明涉及電鍍廢水處理領域，特別涉及一種電子電鍍廢水處理回用系統及方法。一種電子電鍍廢水處理回用系統，包括反應池和pH值調節機構，所述反應池用于容納廢水，所述pH值調節機構設置于反應池上方，所述pH值調節機構用于根據需求調節廢水的pH值，還包括：若干pH值傳感器，用于測量反應池中廢水的pH值，并生成pH值數據，對所述反應池從上至下劃分若干區域，每個區域分別至少設置有一個pH值傳感器；數據處理模塊：所述數據處理模塊用于接收每個區域的pH值數據，并計算出相鄰兩個分區的pH值差值數據。一種電子電鍍廢水處理回用方法，包括以下步驟：S1：將廢水輸入至反應池內……解決了調節含氰鉻電鍍廢水的pH值時添加試劑用量不準確的問題。

權利要求書

1.一種電子電鍍廢水處理回用系統，包括反應池和pH值調節機構，所述反應池用于容納廢水，所述pH值調節機構設置于反應池上方，所述pH值調節機構用于根據需求調節廢水的pH值，其特征在于，還包括：若干pH值傳感器，用于測量反應池中廢水的pH值，并生成pH值數據，對所述反應池從上至下劃分若干區域，每個區域分別至少設置有一個pH值傳感器；數據處理模塊：所述數據處理模塊用于接收每個區域的pH值數據，并計算出相鄰兩個分區的pH值差值數據；所述pH值調節機構包括酸調節通道和堿調節通道，所述酸調節通道用于向反應池中添加酸以調節所述廢水的pH值，所述堿調節通道用于向反應池中添加堿以調節所述廢水的pH值，所述酸調節通道和堿調節通道上均安裝有電子水閥，所述電子水閥用于在接收到數據處理模塊的控制指令時控制酸調節通道和堿調節通道向廢水池中添加酸和堿的開閉以及添加酸或堿的速度，所述電子水閥設有若干擋位用于調節添加酸或堿的瞬時流量大小；藥劑添加通道：所述藥劑添加通道用于在廢水的pH值達到預設值時，向廢水中添加亞硫酸鈉和絮凝劑；其中，數據處理模塊根據每個區域的pH值以及各相鄰分區的pH值差值數據發出對應控制指令，若由上至下倒數第二個區域的pH值未達到預設值，數據處理模塊控制電子水閥以最快速度添加酸或堿，若倒數第二個區域的pH值達到預設值，且最下方的相鄰兩個區域的最下方兩個區域的pH值差值數據未達到閾值，數據處理模塊控制電子水閥以最慢速度添加酸或堿；最下方兩個區域的pH值差值數據達到閾值，數據處理模塊控制電子水閥關閉，同時數據處理模塊控制藥劑添加通道對廢水添加藥劑。

2.根據權利要求1所述的一種電子電鍍廢水處理回用系統，其特征在于：所述反應池劃分的區域包括上層區域，中層區域，下層區域。

3.根據權利要求2所述的一種電子電鍍廢水處理回用系統，其特征在于：數據處理模塊分別接收上層區域，中層區域，下層區域中pH值傳感器的測量出的上層區域pH值數據、中層區域pH值數據、下層區域pH值數據，并計算出上層區域pH值數據與中層區域pH值數據的第一差值數據，和中層區域pH值數據與下層區域pH值數據的第二差值數據，所述電子水閥設有若干擋位包括高速擋、中速擋和低速擋，在上層區域pH值未達到預設pH值或在上層區域pH值達到預設pH值，第一差值數據未達到第一閾值時，數據處理模塊發出高速持續加料指令，所述電子水閥控制對應的酸調節通道或堿調節通道以高速擋持續向反應池中添加酸或堿；在中層區域pH值未達到預設pH值，第一差值數據超過第一閾值，第二差值數據未達到第二閾值，數據處理模塊發出中速持續加料指令，所述電子水閥控制對應的酸調節通道或堿調節通道以中速擋持續向反應池中添加酸或堿；在中層區域pH值達到預設pH值且第二差值數據未達到第二閾值時，數據處理模塊發出低速持續加料指令，所述電子水閥控制對應的酸調節通道或堿調節通道以低速擋持續向反應池中添加酸或堿；在第二差值數據達到第二閾值時，關閉電子閥門。

4.根據權利要求1所述的一種電子電鍍廢水處理回用系統，其特征在于：還包括進液管和出液管，所述進液管和出液管均與反應池連通，所述進液管用于將廢水輸入進反應池，所述出液管用于在反應池中加入絮凝劑后，將沉淀的上層清液排出反應池。

5.根據權利要求4所述的一種電子電鍍廢水處理回用系統，其特征在于：還包括離子交換柱，所述離子交換柱設置于排水管內靠近反應池的位置，所述離子交換柱內的離子交換樹脂可為強酸性或弱酸性陽離子樹脂，用于去除上層清液中的金屬陽離子。

6.根據權利要求4所述的一種電子電鍍廢水處理回用系統，其特征在于：所述出水管的出水口安裝有電動三通分流調節閥，所述出水管的出水口與電動三通分流調節閥的入口相連，電動三通分流調節閥的其中一個出口與專用排污管道相連通，電動三通分流調節閥的另一個出口與反應池相連通；所述離子交換柱與電動三通分流調節閥之間的出水管中還設置有金屬離子檢測機構，用于檢測上層清液中的金屬離子含量，若金屬離子含量未超過預設值，則電動三通分流調節閥打開與專用排污管道相連通的出口，若金屬離子含量超過預設值，則電動三通分流調節閥打開與反應池相連通的出口。

7.根據權利要求1所述的一種電子電鍍廢水處理回用系統，其特征在于：還包括攪拌機構，所述攪拌機構設置于反應池內。

8.一種電子電鍍廢水處理回用方法，其特征在于：包括以下步驟：S1：將廢水輸入至反應池內；S2：除去廢水中的氰、將六價鉻還原成三價鉻；S3：往廢水中加入亞硫酸鈉和絮凝劑，產生沉淀；S4：將上層清液通過離子交換柱，去除上層清液中的金屬離子；S5：檢測經過離子交換柱后的上層清液中的金屬離子含量，根據檢測結果使得經過處理后的上層清液進入專用的排污通道還是返回反應池。

9.根據權利要求8所述的一種電子電鍍廢水處理回用方法，其特征在于：將步驟S3中產生的沉淀物采用2-4MPa進行壓濾，濾液返回至反應池，沉淀物回收利用。

10.根據權利要求8所述的一種電子電鍍廢水處理回用方法，其特征在于：所述絮凝劑為聚丙烯酰胺、PAC、PFC中的一種。

發明內容

本發明提供了一種電子電鍍廢水處理回用系統及方法，能夠解決調節含氰鉻電鍍廢水的pH值時添加試劑用量不準確的問題。

為了解決上述技術問題，本申請?zhí)峁┤缦录夹g(shù)方案：一種電子電鍍廢水處理回用系統，包括反應池和pH值調節機構，所述反應池用于容納廢水，所述pH值調節機構設置于反應池上方，所述pH值調節機構用于根據需求調節廢水的pH值，還包括：若干pH值傳感器，用于測量反應池中廢水的pH值，并生成pH值數據，對所述反應池從上至下劃分若干區域，每個區域分別至少設置有一個pH值傳感器；數據處理模塊：所述數據處理模塊用于接收每個區域的pH值數據，并計算出相鄰兩個分區的pH值差值數據；所述pH值調節機構包括酸調節通道和堿調節通道，所述酸調節通道用于向反應池中添加酸以調節所述廢水的pH值，所述堿調節通道用于向反應池中添加堿以調節所述廢水的pH值，所述酸調節通道和堿調節通道上均安裝有電子水閥，所述電子水閥用于在接收到數據處理模塊的控制指令時控制酸調節通道和堿調節通道向廢水池中添加酸和堿的開閉以及添加酸或堿的速度，所述電子水閥設有若干擋位用于調節添加酸或堿的瞬時流量大��；藥劑添加通道：所述藥劑添加通道用于在廢水的pH值達到預設值時，向廢水中添加亞硫酸鈉和絮凝劑；其中，數據處理模塊根據每個區域的pH值以及各相鄰分區的pH值差值數據發出對應控制指令，若由上至下倒數第二個區域的pH值未達到預設值，數據處理模塊控制電子水閥以最快速度添加酸或堿，若倒數第二個區域的pH值達到預設值，且最下方的相鄰兩個區域的最下方兩個區域的pH值差值數據未達到閾值，數據處理模塊控制電子水閥以最慢速度添加酸或堿；最下方兩個區域的pH值差值數據達到閾值，數據處理模塊控制電子水閥關閉，同時數據處理模塊控制藥劑添加通道對廢水添加藥劑。

基本原理及有益效果：pH值傳感器有多個，分別設置于反應池由上至下的每個分區內，pH值調節機構設置于反應池上方，用于根據需求對池內的pH值進行定向調節，即將原六價鉻還原成三價鉻，然后在將三價鉻轉換成氫氧化鉻絮狀沉淀，添加亞硫酸鈉和絮凝劑使得絮狀沉淀匯聚成大顆粒方便過濾。

由于反應池作為廢水處理池，容量通常比較大，添加酸或堿調節pH值時，可能上層溶液都已經達到預設的pH值，但下層溶液的pH值還未變化，本方案對堿調節通道和酸調節通道的閥門進行智能化管理，通過多個位置的pH值傳感器測出的數據，完成對反應池中各個部分的pH值的動態調節，控制堿調節通道和酸調節通道添加速度和劑量，以節省時間，同時也減少了人工操作的人力成本，且智能化的控制方式，使得控制更為精準，減少了人為加料時的用量誤差，節省了原料，并節省了時間，解決了調節含氰鉻電鍍廢水的pH值時添加試劑用量不準確的問題進一步，所述反應池劃分的區域包括上層區域，中層區域，下層區域。

有益效果：按照反應池高度，由上至下將反應池均勻分成3份，即上層區域，中層區域，下層區域，多個點位收集數據，提供更多的數據樣本，方便后期分析使用，分三層區域，防止了數據樣本集中，盡可能多地反映出反應池內各個部分的pH值詳情，為后續添加酸或堿調節pH值提供依據。

進一步，數據處理模塊分別接收上層區域，中層區域，下層區域中pH值傳感器的測量出的上層區域pH值數據、中層區域pH值數據、下層區域pH值數據，并計算出上層區域pH值數據與中層區域pH值數據的第一差值數據，和中層區域pH值數據與下層區域pH值數據的第二差值數據，所述電子水閥設有若干擋位包括高速擋、中速擋和低速擋，在上層區域pH值未達到預設pH值或在上層區域pH值達到預設pH值，第一差值數據未達到第一閾值時，數據處理模塊發出高速持續加料指令，所述電子水閥控制對應的酸調節通道或堿調節通道以高速擋持續向反應池中添加酸或堿；在中層區域pH值未達到預設pH值，第一差值數據超過第一閾值，第二差值數據未達到第二閾值，數據處理模塊發出中速持續加料指令，所述電子水閥控制對應的酸調節通道或堿調節通道以中速擋持續向反應池中添加酸或堿；在中層區域pH值達到預設pH值且第二差值數據未達到第二閾值時，數據處理模塊發出低速持續加料指令，所述電子水閥控制對應的酸調節通道或堿調節通道以低速擋持續向反應池中添加酸或堿；在第二差值數據達到第二閾值時，關閉電子閥門。

有益效果：數據化評控，根據各層之間的pH差值確定添加酸或堿的速度，節省了添加時間，也使得用量更為精準。

進一步，還包括進液管和出液管，所述進液管和出液管均與反應池連通，所述進液管用于將廢水輸入進反應池，所述出液管用于在反應池中加入絮凝劑后，將沉淀的上層清液排出反應池。

有益效果：進液管和出液管的設立，使得廢水處理成為一條流程線，即輸入，處理，再輸出，實現了智能化、流程化的管理。

進一步，還包括離子交換柱，所述離子交換柱設置于排水管內靠近反應池的位置，所述離子交換柱內的離子交換樹脂可為強酸性或弱酸性陽離子樹脂，用于去除上層清液中的金屬陽離子。

有益效果：將上層清液中的金屬離子進行吸納，減少排放上層清液中的金屬離子含量，達到排放標準。

進一步，所述出水管的出水口安裝有電動三通分流調節閥，所述出水管的出水口與電動三通分流調節閥的入口相連，電動三通分流調節閥的其中一個出口與專用排污管道相連通，電動三通分流調節閥的另一個出口與反應池相連通；所述離子交換柱與電動三通分流調節閥之間的出水管中還設置有金屬離子檢測機構，用于檢測上層清液中的金屬離子含量，若金屬離子含量未超過預設值，則電動三通分流調節閥打開與專用排污管道相連通的出口，若金屬離子含量超過預設值，則電動三通分流調節閥打開與反應池相連通的出口。

有益效果：若待排放的上層清液中的金屬離子含量超標則使其再匯入反應池中，若含量在標準范圍內則排入專用的排污管道，處理完成。

進一步，還包括攪拌機構，所述攪拌機構設置于反應池內。

有益效果：使反應池內的反應更為充分，且加快反應效率。

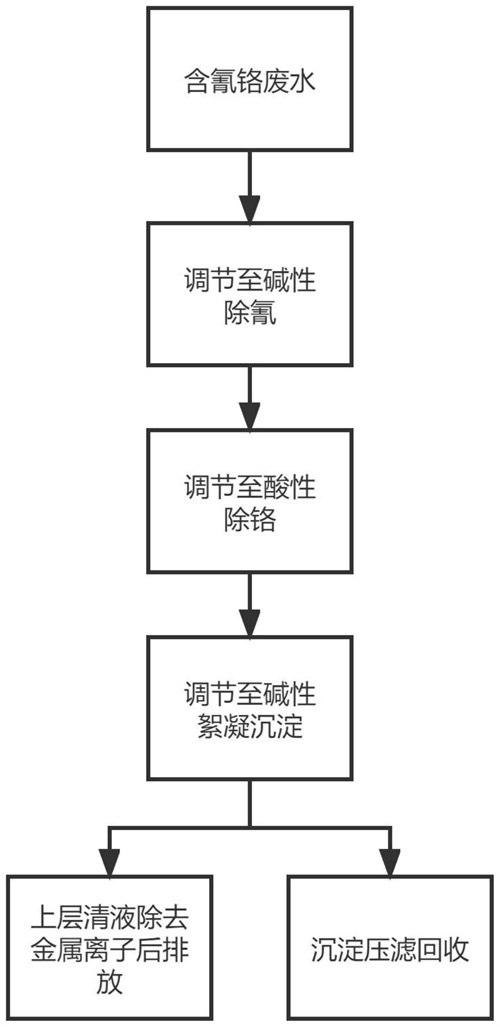

一種電子電鍍廢水處理回用方法，包括以下步驟：S1：將廢水輸入至反應池內；S2：除去廢水中的氰、將六價鉻還原成三價鉻；S3：往廢水中加入亞硫酸鈉和絮凝劑，產生沉淀；S4：將上層清液通過離子交換柱，去除上層清液中的金屬離子；S5：檢測經過離子交換柱后的上層清液中的金屬離子含量，根據檢測結果使得經過處理后的上層清液進入專用的排污通道還是返回反應池。

進一步，將步驟S3中產生的沉淀物采用2-4MPa進行壓濾，濾液返回至反應池，沉淀物回收利用。進一步，所述絮凝劑為聚丙烯酰胺、PAC、PFC中的一種。

（發明人：張加娟;駱勁松;吳冬飛;李瑞鵬）
