公布日：2022.09.27
申請日：2022.06.13
分類號：C02F11/02(2006.01)I;C02F11/15(2019.01)I;C02F1/40(2006.01)I;C02F1/44(2006.01)I;C02F103/36(2006.01)N
摘要
本發明公開了一種含油污泥資源化利用工藝，屬于含油污泥處理技術領域，本發明通過對原有超聲波含油污泥處理工藝進行改進，對呈團塊狀的含油污泥進行預先輥壓呈薄層狀，并在輥壓塑形過程中，將從污泥中擠壓出的油水混合物進行第一次收集，而后再通過超聲波發生模組對污泥薄層表面的污油小顆粒第二次收集，通過對原油的兩次收集流程，提高了對含油污泥中原油的收集率，同時，在第二次收集的過程中，相較于呈團塊狀的污泥，凝聚的大尺度油滴能夠更加快速且順利的從薄層污泥上脫離，省略了對團塊污泥內凝聚的大尺度油滴攪拌靜置分層的步驟，使得對含油污泥形成一個連續化處理過程，極大的提高了對含油污泥的資源化處理速度。
權利要求書
1.一種含油污泥資源化利用工藝，其特征在于：包括以下步驟：S1.上料：將含油污泥中的固體雜質通過過濾裝置去除，并經過造粒處理呈團塊狀后再將處理過的含油污泥投放到連續化作業傳送帶(1)進行輸送。S2.擠壓薄層：通過連續化作業傳送帶(1)將團塊狀含油污泥輸送到含微生物溶液的處理倉(2)內，并在輸送過程中通過設置于連續化作業傳送帶(1)上側利用電機驅動的薄層塑形輥(4)將原本呈團塊狀的含油污泥輥壓呈薄層狀。S3.一次收集：在擠壓薄層過程中，對從含油污泥團塊中擠壓出的油水混合液進行收集，等待后續對油水混合液的集中分離處理。S4.二次收集：通過安裝于處理倉(2)底部的超聲波發生模組(201)對存在于薄層污泥表面的污油小顆粒進行處理，當污泥小顆粒凝聚成大尺度油滴后浮于含微生物溶液表層，通過外部抽吸裝置對其進行收集。S5.微生物附著：當大尺度油滴從薄層污泥上脫離之后，微生物溶液中的微生物顆粒可從薄層污泥表面穿透至其內部，對污泥內部的重金屬或其它類型污染物進行處理。S6.污泥收集：將處理好的污泥通過連續化作業傳送帶(1)輸送到收集倉(3)內儲放，等待后續作為農耕肥料進行使用。
2.根據權利要求1所述的一種含油污泥資源化利用工藝，其特征在于：所述步驟S1中的連續化作業傳送帶(1)靠近步驟S2中的薄層塑形輥(4)處的上端面設有一次收集槽(101)，所述連續化作業傳送帶(1)位于一次收集槽(101)處正下方固定安裝有一次收集盒(6)。
3.根據權利要求2所述的一種含油污泥資源化利用工藝，其特征在于：所述一次收集盒(6)的側壁下方固定安裝有導流管(7)。
4.根據權利要求1所述的一種含油污泥資源化利用工藝，其特征在于：所述連續化作業傳送帶(1)在位于一次收集槽(101)處的兩側端壁均固定連接有半透膜(5)，所述半透膜(5)的頂端高度與連續化作業傳送帶(1)的兩側端壁持平。
5.根據權利要求1所述的一種含油污泥資源化利用工藝，其特征在于：所述薄層塑形輥(4)的外端壁上固定分布有多個微型刺針(401)。
6.根據權利要求1所述的一種含油污泥資源化利用工藝，其特征在于：所述連續化作業傳送帶(1)在處理倉(2)內的部分呈V型結構。
7.根據權利要求1所述的一種含油污泥資源化利用工藝，其特征在于：所述處理倉(2)和收集倉(3)的頂端均固定安裝有頂蓋(8)，安裝于所述處理倉(2)上的頂蓋(8)的頂端固定連接有對接管(9)。
8.根據權利要求7所述的一種含油污泥資源化利用工藝，其特征在于：所述微生物溶液中的微生物選用針對于含油污泥中重金屬以及其它類型污染物有良好凈化效果的微生物群，安裝于所述收集倉(3)上的頂蓋(8)的底端固定安裝有智能溫控裝置。
9.根據權利要求1所述的一種含油污泥資源化利用工藝，其特征在于：所述連續化作業傳送帶(1)和薄層塑形輥(4)均通過安裝于其頂部的固定框架與外部固定平臺穩定連接。
10.根據權利要求9所述的一種含油污泥資源化利用工藝，其特征在于：安裝于所述(4)頂部的固定框架中部安裝有清理裝置，所述清理裝置包括連接管和固定分布于連接管底部的多個高壓噴嘴，且多個高壓噴嘴均位于薄層塑形輥(4)的上側。
發明內容
1.要解決的技術問題
針對現有技術中存在的問題，本發明的目的在于提供一種含油污泥資源化利用工藝，通過對原有超聲波含油污泥處理工藝進行改進，對造粒處理后呈團塊狀的含油污泥進行預先輥壓呈薄層狀，并在輥壓塑形過程中，將從污泥中擠壓出的油水混合物進行收集，而后再將污泥薄層運輸至含微生物溶液的處理倉中進行處理，從超聲波發生模組發出的超聲波在經過溶液傳遞到污泥薄層上之后，薄層表面的污油小顆粒能夠迅速克服界面張力并凝聚成大尺度油滴從污泥薄層上脫離，并浮于微生物溶液表層進行收集，通過對原油的兩次收集流程，提高了對含油污泥中原油的收集率，同時，在第二次收集的過程中，相較于呈團塊狀的污泥，凝聚的大尺度油滴能夠更加快速且順利的從薄層污泥上脫離，省略了對團塊污泥內凝聚的大尺度油滴攪拌靜置分層的步驟，使得對含油污泥形成一個連續化處理過程，極大的提高了對含油污泥的資源化處理速度，并提升了對污泥的處理效果，且污泥薄層也更容易使得微生物群在未攪拌的前提下進入到污泥內部對其中的重金屬或其它類型污染物進行凈化處理，使得含油污泥達到耕種土壤標準，進一步提高對含油污泥的資源化利用效果。
2.技術方案
為解決上述問題，本發明采用如下的技術方案。

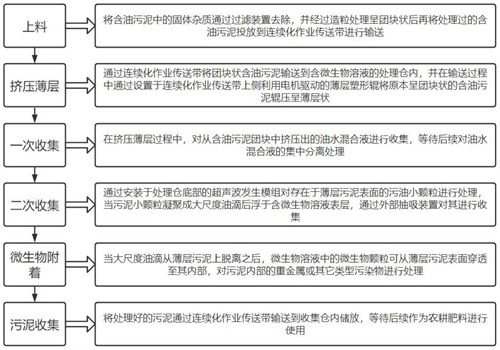

一種含油污泥資源化利用工藝，包括以下步驟：
S1.上料：將含油污泥中的固體雜質通過過濾裝置去除，并經過造粒處理呈團塊狀后再將處理過的含油污泥投放到連續化作業傳送帶進行輸送。
S2.擠壓薄層：通過連續化作業傳送帶將團塊狀含油污泥輸送到處理倉內，并在輸送過程中通過設置于連續化作業傳送帶上側利用電機驅動的薄層塑形輥將原本呈團塊狀的含油污泥輥壓呈薄層狀后再輸送到處理倉內。
S3.一次收集：在擠壓薄層過程中，對從含油污泥團塊中擠壓出的油水混合液進行收集，等待后續對油水混合液的集中分離處理。
S4.二次收集：啟動安裝于處理倉底部的超聲波發生模組，超聲波通過存儲于處理倉內的微生物溶液傳遞至呈薄層狀的含油污泥表面，使得存在于薄層污泥表面的污油小顆粒凝聚成大尺度油滴后從薄層污泥表面脫離并浮于含微生物溶液表層，當油滴收集到一定程度之后，通過外部抽吸裝置對其進行收集。
S5.微生物附著：當大尺度油滴從薄層污泥上脫離之后，存儲于處理倉內的微生物溶液中的微生物顆粒能夠更好的從薄層污泥表面穿透至其內部，對污泥內部的重金屬或其它類型污染物進行處理。
S6.污泥收集：將處理好的污泥通過連續化作業傳送帶輸送到收集倉內儲放，等待后續作為農耕肥料進行使用。
進一步的，所述步驟S1中的連續化作業傳送帶靠近步驟S2中的薄層塑形輥處的上端面設有一次收集槽，所述連續化作業傳送帶位于一次收集槽處正下方固定安裝有一次收集盒，呈團塊狀的含油污泥在一次收集槽處被薄層塑形輥輥壓的過程中，大量的油水混合液會從一次收集槽兩側流出，并被一次收集盒收集，等待后續的油水分離處理。
進一步的，所述一次收集盒的側壁下方固定安裝有導流管，通過導流管外接油水分離裝置，將收集在一次收集盒內的油水混合液直接抽吸到油水分離裝置中進行處理，進一步提高該工藝的連續化作業效果，提高作業速度。
進一步的，所述連續化作業傳送帶在位于一次收集槽處的兩側端壁均固定連接有半透膜，所述半透膜的頂端高度與連續化作業傳送帶的兩側端壁持平，以使得在一次收集槽處被擠出的油水混合液能夠順利通過半透膜流入到一次收集盒內，同時，在油水混合液擠出過程中，半透膜能夠?qū)Ρ粩D壓的污泥進行阻擋，以避免污泥隨著油水混合液一起，從一次收集槽兩側溢出，掉落到一次收集盒內被誤收集的情況發生的可能性，增加了該產品的實用性。
進一步的，所述薄層塑形輥的外端壁上固定分布有多個微型刺針，在薄層塑形輥對含油污泥進行薄層擠壓的過程中，通過微型刺針對呈薄層狀的污泥進行刺孔，以進一步增大污泥薄層的表層面積，進而進一步提高污泥薄層上污油小顆粒的超聲波凝聚效果，同時在表層面積增大之后，也便于處理倉內存儲溶液中的微生物顆粒在凝聚后的大尺度油滴從污泥薄層上脫離之后能夠順利穿透薄層進入到其內部，對污泥薄層中的重金屬污染物進行處理，便于其后期作為合格農耕土壤進行使用。
進一步的，所述連續化作業傳送帶在處理倉內的部分呈V型結構，使得含油污泥能夠通過連續化作業傳送帶穩定輸送到處理倉內進行處理，再通過連續化作業傳送帶穩定輸送到收集倉內收集，形成一個穩定連續的作業流程，進一步提高該工藝的連續化作業效果。
進一步的，所述處理倉和收集倉的頂端均固定安裝有頂蓋，安裝于所述處理倉上的頂蓋的頂端固定連接有對接管，通過頂蓋的防護效果，以降低外部污染物在作業過程中侵入，對進行處理過程中的含油污泥二次污染的情況發生的可能性，進一步提高對含油污泥的處理效果，同時，操作人員可通過對接管將外部抽吸裝置上的抽取管接入處理倉內，方便對浮于含微生物溶液表層的油滴進行抽取，增加了該產品的使用便捷性。
進一步的，所述微生物溶液中的微生物選用針對于含油污泥中重金屬以及其它類型污染物有良好凈化效果的微生物群，安裝于所述收集倉上的頂蓋的底端固定安裝有智能溫控裝置，通過智能溫控裝置對收集倉內溫度控制在20℃左右，使得堆存在收集倉內污泥中的微生物群處于活性最佳狀態，進一步提高微生物對污泥中重金屬或其它類型污染物的處理效果。
進一步的，所述連續化作業傳送帶和薄層塑形輥均通過安裝于其頂部的固定框架與外部固定平臺穩定連接，以提高該產品的作業穩定性。
進一步的，安裝于所述頂部的固定框架中部安裝有清理裝置，所述清理裝置包括連接管和固定分布于連接管底部的多個高壓噴嘴，且多個高壓噴嘴均位于薄層塑形輥的上側，操作人員可將清理裝置通過其上的連接管在經過泵機和濾除裝置后與存放于處理倉內的含微生物溶液相連通，通過泵機將溶液從處理倉內抽取并經過濾除裝置之后從高壓噴嘴噴出至薄層塑形輥上，對薄層塑形輥表面進行清理，有效避免薄層塑形輥在長時間工作過程中含油污泥粘連積累在其上，對其轉動造成影響的情況發生的可能性，增加了該產品的作業穩定性。
3.有益效果
相比于現有技術，本發明的優點在于：
(1)本方案通過對原有超聲波含油污泥處理工藝進行改進，對造粒處理后呈團塊狀的含油污泥進行預先輥壓呈薄層狀，并在輥壓塑形過程中，將從污泥中擠壓出的油水混合物進行收集，而后再將污泥薄層運輸至含微生物溶液的處理倉中進行處理，從超聲波發生模組發出的超聲波在經過溶液傳遞到污泥薄層上之后，薄層表面的污油小顆粒能夠迅速克服界面張力并凝聚成大尺度油滴從污泥薄層上脫離，并浮于微生物溶液表層進行收集，通過對原油的兩次收集流程，提高了對含油污泥中原油的收集率，同時，在第二次收集的過程中，相較于呈團塊狀的污泥，凝聚的大尺度油滴能夠更加快速且順利的從薄層污泥上脫離，省略了對團塊污泥內凝聚的大尺度油滴攪拌靜置分層的步驟，使得對含油污泥形成一個連續化處理過程，極大的提高了對含油污泥的資源化處理速度，并提升了對污泥的處理效果，且污泥薄層也更容易使得微生物群在未攪拌的前提下進入到污泥內部對其中的重金屬或其它類型污染物進行凈化處理，使得含油污泥達到耕種土壤標準，進一步提高對含油污泥的資源化利用效果。
(2)步驟S1中的連續化作業傳送帶靠近步驟S2中的薄層塑形輥處的上端面設有一次收集槽，連續化作業傳送帶位于一次收集槽處正下方固定安裝有一次收集盒，呈團塊狀的含油污泥在一次收集槽處被薄層塑形輥輥壓的過程中，大量的油水混合液會從一次收集槽兩側流出，并被一次收集盒收集，等待后續的油水分離處理。
(3)一次收集盒的側壁下方固定安裝有導流管，通過導流管外接油水分離裝置，將收集在一次收集盒內的油水混合液直接抽吸到油水分離裝置中進行處理，進一步提高該工藝的連續化作業效果，提高作業速度。
(4)連續化作業傳送帶在位于一次收集槽處的兩側端壁均固定連接有半透膜，半透膜的頂端高度與連續化作業傳送帶的兩側端壁持平，以使得在一次收集槽處被擠出的油水混合液能夠順利通過半透膜流入到一次收集盒內，同時，在油水混合液擠出過程中，半透膜能夠?qū)Ρ粩D壓的污泥進行阻擋，以避免污泥隨著油水混合液一起，從一次收集槽兩側溢出，掉落到一次收集盒內被誤收集的情況發生的可能性，增加了該產品的實用性。
(5)薄層塑形輥的外端壁上固定分布有多個微型刺針，在薄層塑形輥對含油污泥進行薄層擠壓的過程中，通過微型刺針對呈薄層狀的污泥進行刺孔，以進一步增大污泥薄層的表層面積，進而進一步提高污泥薄層上污油小顆粒的超聲波凝聚效果，同時在表層面積增大之后，也便于處理倉內存儲溶液中的微生物顆粒在凝聚后的大尺度油滴從污泥薄層上脫離之后能夠順利穿透薄層進入到其內部，對污泥薄層中的重金屬污染物進行處理，便于其后期作為合格農耕土壤進行使用。
(6)連續化作業傳送帶在處理倉內的部分呈V型結構，使得含油污泥能夠通過連續化作業傳送帶穩定輸送到處理倉內進行處理，再通過連續化作業傳送帶穩定輸送到收集倉內收集，形成一個穩定連續的作業流程，進一步提高該工藝的連續化作業效果。
(7)處理倉和收集倉的頂端均固定安裝有頂蓋，安裝于處理倉上的頂蓋的頂端固定連接有對接管，通過頂蓋的防護效果，以降低外部污染物在作業過程中侵入，對進行處理過程中的含油污泥二次污染的情況發生的可能性，進一步提高對含油污泥的處理效果，同時，操作人員可通過對接管將外部抽吸裝置上的抽取管接入處理倉內，方便對浮于含微生物溶液表層的油滴進行抽取，增加了該產品的使用便捷性。
(8)微生物溶液中的微生物選用針對于含油污泥中重金屬以及其它類型污染物有良好凈化效果的微生物群，安裝于收集倉上的頂蓋的底端固定安裝有智能溫控裝置，通過智能溫控裝置對收集倉內溫度控制在20℃左右，使得堆存在收集倉內污泥中的微生物群處于活性最佳狀態，進一步提高微生物對污泥中重金屬或其它類型污染物的處理效果。
(9)連續化作業傳送帶和薄層塑形輥均通過安裝于其頂部的固定框架與外部固定平臺穩定連接，以提高該產品的作業穩定性。
(10)安裝于頂部的固定框架中部安裝有清理裝置，清理裝置包括連接管和固定分布于連接管底部的多個高壓噴嘴，且多個高壓噴嘴均位于薄層塑形輥的上側，操作人員可將清理裝置通過其上的連接管在經過泵機和濾除裝置后與存放于處理倉內的含微生物溶液相連通，通過泵機將溶液從處理倉內抽取并經過濾除裝置之后從高壓噴嘴噴出至薄層塑形輥上，對薄層塑形輥表面進行清理，有效避免薄層塑形輥在長時間工作過程中含油污泥粘連積累在其上，對其轉動造成影響的情況發生的可能性，增加了該產品的作業穩定性。
（發明人：甄子豪;林妮潔）
