公布日：2022.08.30
申請日：2022.03.31
分類號：C02F1/72(2006.01)I;C02F1/78(2006.01)I;B01J23/745(2006.01)I;B01J23/889(2006.01)I;B01J35/02(2006.01)I
摘要
本發明公開一種非負載型流化床式臭氧催化氧化處理污水系統及方法，包括進水單元，所述進水單元連通有流化床臭氧催化氧化單元的底部，所述流化床臭氧催化氧化單元頂部連通有尾氣處理單元，所述流化床臭氧催化氧化單元側壁下部連通有臭氧制備單元，所述流化床臭氧催化氧化單元側壁上部通過出水管連通有出水單元；所述出水管上連通有循環流化單元，所述循環流化單元與所述出水單元并列設置；所述循環流化單元連通有水射器，所述水射器與所述流化床臭氧催化氧化單元側壁下部、所述臭氧制備單元連通。本發明采用催化劑流化形式實現臭氧與廢水及催化劑的高效接觸、混合，傳質效率高，可用于各種污水的臭氧催化氧化預處理或深度處理。
權利要求書

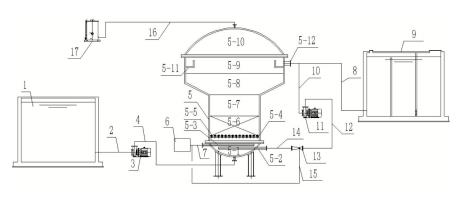

1.一種非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，包括進水單元(1)，所述進水單元(1)連通有流化床臭氧催化氧化單元(5)的底部，所述流化床臭氧催化氧化單元(5)頂部連通有尾氣處理單元(17)，所述流化床臭氧催化氧化單元(5)側壁下部連通有臭氧制備單元(6)，所述流化床臭氧催化氧化單元(5)側壁上部通過出水管(8)連通有出水單元(9)；所述出水管(8)上連通有循環流化單元(11)，所述循環流化單元(11)與所述出水單元(9)并列設置；所述循環流化單元(11)連通有水射器(13)，所述水射器(13)與所述流化床臭氧催化氧化單元(5)側壁下部、所述臭氧制備單元(6)連通。
2.根據權利要求1所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述流化床臭氧催化氧化單元(5)由上至下依次設有尾氣區(5-10)、出水區(5-9)、沉淀區(5-8)、流化區(5-7)、催化劑區(5-6)、布水布?xì)鈪^(qū)(5-1)；所述沉淀區(5-8)與流化區(5-7)直徑比為1.2-1.5:1，所述催化劑區(5-6)、流化區(5-7)、沉淀區(5-8)高度之比為2-3：2-3：1。
3.根據權利要求2所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述布水布?xì)鈪^(qū)(5-1)側壁連通有布水管(5-2)，所述布水管(5-2)與所述水射器(13)的出口端連通，所述布水管(5-2)上連通有若干布水支管(5-2-1)，所述布水支管(5-2-1)上開設有若干個布水孔(5-2-2)。
4.根據權利要求2所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述布水布?xì)鈪^(qū)(5-1)側壁連通有布?xì)夤?/span>(5-3)，所述布?xì)夤?/span>(5-3)與所述臭氧制備單元(6)連通，所述布?xì)夤?/span>(5-3)上連通有若干布?xì)庵Ч?/span>(5-3-1)，所述布?xì)庵Ч?/span>(5-3-1)上連通有若干個鈦盤曝氣器(5-3-2)。
5.根據權利要求2所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述催化劑區(5-6)與所述布水布?xì)鈪^(qū)(5-1)之間設有支撐板(5-4)，所述支撐板(5-4)與所述流化床臭氧催化氧化單元(5)內壁固定連接，所述支撐板(5-4)上安裝有若干水帽(5-5)，所述催化劑區(5-6)與所述布水布?xì)鈪^(qū)(5-1)通過所述水帽(5-5)連通。
6.根據權利要求5所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述催化劑區(5-6)內填充有非負載型臭氧催化劑，所述非負載型臭氧催化劑位于所述水帽(5-5)上方；所述非負載型臭氧催化劑為鐵粉、羥基氧化鐵粉、鐵粒、羥基氧化鐵粒、鐵錳粒的一種或幾種。
7.根據權利要求6所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述非負載型臭氧催化劑粒徑為0.4-1mm。
8.根據權利要求2所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述出水區(5-9)內設置集水渠(5-11)，所述集水渠(5-11)固定連接在所述流化床臭氧催化氧化單元(5)的內壁上。
9.根據權利要求2所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，所述尾氣處理單元(17)為尾氣破壞器，所述尾氣區(5-10)與所述尾氣處理單元(17)通過尾氣收集管連通。
10.一種非負載型流化床式臭氧催化氧化處理污水方法，采用權利要求1-9任一項所述的非負載型流化床式臭氧催化氧化處理污水系統，其特征在于，處理步驟如下：首先，通過進水單元(1)將污水送入流化床臭氧催化氧化單元(5)底部，臭氧制備單元(6)將臭氧送入流化床臭氧催化氧化單元(5)底部，流化床臭氧催化氧化單元(5)底部的非負載型臭氧催化劑在循環流化單元(11)循環水的動力作用下呈流態化，并與臭氧、污水進行充分接觸、反應；然后，反應后的污水在流化床臭氧催化氧化單元(5)內進行沉淀，實現與非負載型臭氧催化劑的分離，經沉淀后的污水流出流化床臭氧催化氧化單元(5)進入出水單元(9)；最后，流化床臭氧催化氧化單元(5)頂部富集的反應后的臭氧尾氣進入尾氣處理單元(17)破壞其中的臭氧后排放，避免二次污染。
發明內容
本發明的目的是提供一種非負載型流化床式臭氧催化氧化處理污水系統及方法，以解決上述現有技術存在的問題。
為實現上述目的，本發明提供了如下方案：本發明提供一種非負載型流化床式臭氧催化氧化處理污水系統，包括進水單元，所述進水單元連通有流化床臭氧催化氧化單元的底部，所述流化床臭氧催化氧化單元頂部連通有尾氣處理單元，所述流化床臭氧催化氧化單元側壁下部連通有臭氧制備單元，所述流化床臭氧催化氧化單元側壁上部通過出水管連通有出水單元；所述出水管上連通有循環流化單元，所述循環流化單元與所述出水單元并列設置；所述循環流化單元連通有水射器，所述水射器與所述流化床臭氧催化氧化單元側壁下部、所述臭氧制備單元連通。
優選的，所述流化床臭氧催化氧化單元由上至下依次設有尾氣區、出水區、沉淀區、流化區、催化劑區、布水布?xì)鈪^(qū)；所述沉淀區與流化區直徑比為1.2-1.5:1，所述催化劑區、流化區、沉淀區高度之比為2-3：2-3：1。
優選的，所述布水布?xì)鈪^(qū)側壁連通有布水管，所述布水管與所述水射器的出口端連通，所述布水管上連通有若干布水支管，所述布水支管上開設有若干個布水孔。
優選的，所述布水布?xì)鈪^(qū)側壁連通有布?xì)夤埽霾細夤芘c所述臭氧制備單元連通，所述布?xì)夤苌线B通有若干布?xì)庵Ч�，所述布�(xì)庵Ч苌线B通有若干個鈦盤曝氣器。
優選的，所述催化劑區與所述布水布?xì)鈪^(qū)之間設有支撐板，所述支撐板與所述流化床臭氧催化氧化單元內壁固定連接，所述支撐板上安裝有若干水帽，所述催化劑區與所述布水布?xì)鈪^(qū)通過所述水帽連通。
優選的，所述催化劑區內填充有非負載型臭氧催化劑，所述非負載型臭氧催化劑位于所述水帽上方；所述非負載型臭氧催化劑為鐵粉、羥基氧化鐵粉、鐵粒、羥基氧化鐵粒、鐵錳粒的一種或幾種。
優選的，所述非負載型臭氧催化劑粒徑為0.4-1mm。
優選的，所述出水區內設置集水渠，所述集水渠固定連接在所述流化床臭氧催化氧化單元的內壁上。
優選的，所述尾氣處理單元為尾氣破壞器，所述尾氣區與所述尾氣處理單元通過尾氣收集管連通。
一種非負載型流化床式臭氧催化氧化處理污水方法，采用非負載型流化床式臭氧催化氧化處理污水系統，處理步驟如下：
首先，通過進水單元將污水送入流化床臭氧催化氧化單元底部，臭氧制備單元將臭氧送入流化床臭氧催化氧化單元底部，流化床臭氧催化氧化單元底部的非負載型臭氧催化劑在循環流化單元循環水的動力作用下呈流態化，并與臭氧、污水進行充分接觸、反應；
然后，反應后的污水在流化床臭氧催化氧化單元內進行沉淀，實現與非負載型臭氧催化劑的分離，經沉淀后的污水流出流化床臭氧催化氧化單元進入出水單元；
最后，流化床臭氧催化氧化單元頂部富集的反應后的臭氧尾氣進入尾氣處理單元破壞其中的臭氧后排放，避免二次污染。
與現有技術相比，本發明公開了以下技術效果：
(1)本發明提供的一種非負載型流化床式臭氧催化氧化處理污水系統及方法，使用非負載型臭氧催化劑，催化劑不會因流化、碰撞及長時間使用而使活性成分脫落，無臭氧催化氧化效果下降風險；
(2)本發明提供的一種非負載型流化床式臭氧催化氧化處理污水系統及方法，使用微粒型臭氧催化劑，催化劑比表面積大，可與廢水、臭氧充分接觸反應，臭氧催化氧化效率高；
(3)本發明提供的一種非負載型流化床式臭氧催化氧化處理污水系統及方法，采用催化劑流化方式，對臭氧催化氧化裝置前處理系統要求不高，且臭氧催化氧化裝置無需反洗，臭氧催化氧化系統簡單，操作管理方便，無結垢及短流風險。
(4)本發明提供的一種非負載型流化床式臭氧催化氧化處理污水系統及方法，通過水射器將臭氧催化劑的流化與臭氧的溶解所需的動力有效結合，降低系統動力消耗、經濟節能，且提高臭氧利用效率，增強臭氧催化氧化污水處理效果。
(5)本發明提供的一種非負載型流化床式臭氧催化氧化處理污水系統及方法，將臭氧的水射器溶解與鈦盤曝氣溶解相結合，可根據原水水質靈活投加臭氧，適用范圍廣。
(6)本發明提供的一種非負載型流化床式臭氧催化氧化處理污水系統及方法，采用催化劑流化形式實現臭氧與廢水及催化劑的高效接觸、混合，傳質效率高。
(7)本發明提供的一種非負載型流化床式臭氧催化氧化處理污水系統及方法，通過設置尾氣處理單元，實現臭氧尾氣的收集、臭氧分解破壞，避免了二次污染。
（發明人：趙寧華;李少林;魏宏斌;劉立文;郭靖;楊澤友）
