公布日：2022.08.30
申請日：2022.06.17
分類號：C10B1/02(2006.01)I;C10B1/04(2006.01)I;C10B53/00(2006.01)I;C10B53/02(2006.01)I;C10B57/02(2006.01)I;C10B57/00(2006.01)I;C10B47/00(2006.01)I;
C10B7/10(2006.01)I;C02F11/10(2006.01)I
摘要

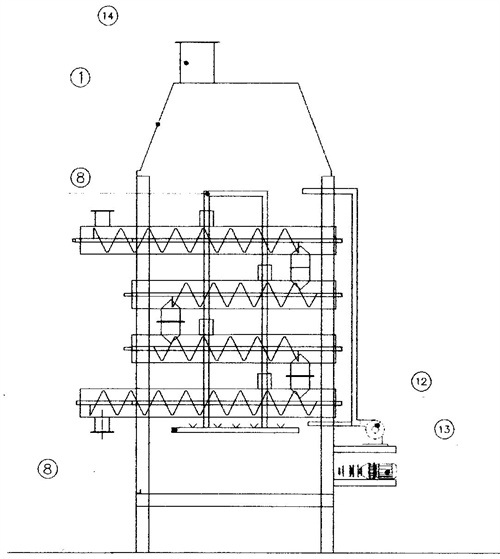

本發明公開了一種聯產生物炭的一體化污泥碳化爐。包括：碳化爐外殼，生物質多段連續碳化裝置，污泥多段連續碳化裝置，生物質進料口，污泥進料口，生物質出料口，污泥出料口，爐內碳化氣燃燒裝置，爐外燃燒機，鼓風機，動力傳動裝置，碳化爐煙氣出口。根據本發明的聯產生物炭的一體化污泥碳化爐，生物質多段連續碳化裝置和污泥多段連續碳化裝置在同一碳化爐外殼內各自獨立運行，利用生物質碳化產生的熱量碳化污泥，同時生產出了高附加值的生物炭，大大降低了污泥碳化的運營成本，有效實現生物炭聯產和污泥炭聯產，實現熱能的充分耦合利用，投資成本低，經濟效益和社會效益顯著。
權利要求書
1.一種聯產生物炭的一體化污泥碳化爐，其特征在于，包括：碳化爐外殼，所述碳化爐外殼用于碳化氣在其中絕熱燃燒，為生物質和污泥碳化提供熱能；生物質多段連續碳化裝置，所述生物質多段連續碳化裝置位于碳化爐內且橫穿碳化爐外殼，用于碳化生物質，以生成生物炭和生物質碳化氣；污泥多段連續碳化裝置，所述污泥多段連續碳化裝置位于碳化爐內且橫穿碳化爐外殼，用于碳化污泥，以生成污泥炭和污泥碳化氣；生物質進料口，用于將生物質送入生物質多段連續碳化裝置進行碳化；污泥進料口，用于將污泥送入污泥多段連續碳化裝置進行碳化；生物炭出料口，用于將生物質碳化生成的生物炭輸送出碳化爐；污泥炭出料口，用于將污泥碳化生成的污泥炭輸送出碳化爐；爐內碳化氣燃燒裝置，用于將生物質碳化和污泥碳化生成的碳化氣燃燒，為生物質碳化和污泥碳化提供熱能；爐外燃燒器，所述爐外燃燒機連接在所述碳化爐的外面，用于碳化爐點火時將溫度升到設定碳化溫度；鼓風機，所述鼓風機用于向炭化爐外殼內送入助燃氣體，以使所述生物質炭化氣和污泥碳化氣燃燒，為炭化過程提供熱能，使得碳化反應持續進行；動力傳動裝置，用于為生物質多段連續碳化裝置和污泥多段連續碳化裝置運轉提供動力；碳化爐煙氣出口，用于將碳化爐外殼內碳化氣燃燒完的煙氣排出爐外。
2.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述碳化爐外殼為固定鋼制立方體，內襯防火材料。
3.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述生物質多段連續碳化裝置為橫穿碳化爐外殼且首尾連接的多段螺旋輸送機，每段螺旋輸送機由碳化爐外的動力傳動裝置驅動。
4.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述污泥多段連續碳化裝置為橫穿碳化爐外殼且首尾連接的多段螺旋輸送機，每段螺旋輸送機由碳化爐外的動力傳動裝置驅動。
5.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述生物質進料口位于碳化爐上部，且與生物質多段連續碳化裝置的最上端螺旋輸送機連接。
6.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述污泥進料口位于碳化爐上部，且與污泥多段連續碳化裝置的最上端螺旋輸送機連接。
7.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述生物炭出料口位于碳化爐下部，且與生物質多段連續碳化裝置的最下端螺旋輸送機連接。
8.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述污泥炭出料口位于碳化爐下部，且與污泥多段連續碳化裝置的最下端螺旋輸送機連接。
9.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述爐內碳化氣燃燒裝置位于碳化爐外殼內，爐內碳化氣燃燒裝置由碳化氣集氣管和碳化氣燃燒機組成，碳化氣集氣管與生物質多段連續碳化裝置和污泥多段連續碳化裝置的每一段螺旋輸送機權連接，碳化氣集氣管匯合碳化氣后與碳化氣燃燒機連接，碳化氣燃燒機為開有燃燒孔的金屬管，旁邊有電子點火器。
10.如權利要求1所述的聯產生物炭的一體化污泥碳化爐，其特征在于，所述生物質炭化產物用于制備活性炭或環保燒烤炭。
發明內容
為解決上述技術問題，本發明提出的一種聯產生物炭的一體化污泥炭化爐，有效提高污泥碳化能效，節約能量，且能副產高附加值生物炭。
本發明提出的一種聯產生物炭的一體化污泥炭化爐，包括：
碳化爐外殼，所述碳化爐外殼用于碳化氣在其中絕熱燃燒，為生物質和污泥碳化提供熱能；
生物質多段連續碳化裝置，所述生物質多段連續碳化裝置位于碳化爐內且橫穿碳化爐外殼，用于碳化生物質，以生成生物炭和生物質碳化氣；
污泥多段連續碳化裝置，所述污泥多段連續碳化裝置位于碳化爐內且橫穿碳化爐外殼，用于碳化污泥，以生成污泥炭和污泥碳化氣；
生物質進料口，用于將生物質送入生物質多段連續碳化裝置進行碳化；
污泥進料口，用于將污泥送入污泥多段連續碳化裝置進行碳化；
生物炭出料口，用于將生物質碳化生成的生物炭輸送出碳化爐；
污泥炭出料口，用于將污泥碳化生成的污泥炭輸送出碳化爐；
爐內碳化氣燃燒裝置，用于將生物質碳化和污泥碳化生成的碳化氣燃燒，為生物質碳化和污泥碳化提供熱能；
爐外燃燒器，所述爐外燃燒機連接在所述碳化爐的外面，用于碳化爐點火時將溫度升到設定碳化溫度；
鼓風機，所述鼓風機用于向炭化爐外殼內送入助燃氣體，以使所述生物質炭化氣和污泥碳化氣燃燒，為炭化過程提供熱能，使得碳化反應持續進行；
動力傳動裝置，用于為生物質多段連續碳化裝置和污泥多段連續碳化裝置運轉提供動力；
碳化爐煙氣出口，用于將碳化爐外殼內碳化氣燃燒完的煙氣排出爐外。
進一步，碳化爐外殼為固定鋼制立方體，內襯防火材料。
進一步，所述生物質多段連續碳化裝置為橫穿碳化爐外殼且首尾連接的多段螺旋輸送機，每段螺旋輸送機由碳化爐外的動力傳動裝置驅動。
進一步，所述污泥多段連續碳化裝置為橫穿碳化爐外殼且首尾連接的多段螺旋輸送機，每段螺旋輸送機由碳化爐外的動力傳動裝置驅動。
進一步，所述生物質進料口位于碳化爐上部，且與生物質多段連續碳化裝置的最上端螺旋輸送機連接。
進一步，所述污泥進料口位于碳化爐上部，且與污泥多段連續碳化裝置的最上端螺旋輸送機連接。
進一步，所述生物炭出料口位于碳化爐下部，且與生物質多段連續碳化裝置的最下端螺旋輸送機連接。
進一步，所述污泥炭出料口位于碳化爐下部，且與污泥多段連續碳化裝置的最下端螺旋輸送機連接。
進一步，所述爐內碳化氣燃燒裝置位于碳化爐外殼內，爐內碳化氣燃燒裝置由碳化氣集氣管和碳化氣燃燒機組成，碳化氣集氣管與生物質多段連續碳化裝置和污泥多段連續碳化裝置的每一段螺旋輸送機連接，碳化氣集氣管匯合碳化氣后與碳化氣燃燒機連接，碳化氣燃燒機為開有燃燒孔的金屬管，旁邊有電子點火器。
進一步，所述生物質炭化產物用于制備活性炭或環保燒烤炭。
與現有技術相比，本發明具有以下有益效果：
(1)生物質碳化與污泥碳化在同一碳化爐內進行，生物質碳化為污泥碳化提供熱量，生物質碳化氣與污泥碳化氣在同一腔體(碳化爐外殼)內燃燒，大大增加了燃燒空間和燃燒效率，實現了熱能的高效傳導，加速了碳化過程。
(2)生物質多段連續碳化裝置和污泥多段連續碳化裝置各自獨立運行，前者不僅為后者提供了碳化氣作為污泥碳化的熱源，同時生產出了高附加值的生物炭，大大降低了污泥碳化的運營成本。
(3)通過調節生物質多段連續碳化裝置的螺旋輸送機進料速度，可以很方便地調整生物質碳化量和生物質碳化氣量，從而調節污泥碳化的熱能供應量，保證碳化溫度保持在設定的溫度范圍內，也能節約熱能。
（發明人：劉平;馬赫）
