公布日：2023.03.24
申請日：2022.03.09
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F3/32(2023.01)N;C02F1/28(2023.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一種低碳氮比生活污水的多級處理系統和方法，該系統包括進水管路、第一潛流濕地、第二潛流濕地和第三潛流濕地，進水管路分別與第一潛流濕地和第二潛流濕地連接，第一潛流濕地、第二潛流濕地和第三潛流濕地依次串聯連接，第三潛流濕地上設有末端出水管。該方法將低碳比的生活污水通過進水管路分別進入第一潛流濕地和第二潛流濕地，生活污水進入第一潛流濕地和第二潛流濕地分為三個階段。該系統簡單，易于構建，構建成本低，運行費用低，維護簡單。該方法脫氮碳源消耗低，可節省碳源，降低噸水處理成本，同時出水達標穩定性高，具有較強的耐沖擊負荷能力，工程實際應用價值大。
權利要求書
1.一種低碳氮比生活污水的多級處理系統，其特征在于：包括進水管路、第一潛流濕地、第二潛流濕地和第三潛流濕地，進水管路分別與第一潛流濕地和第二潛流濕地連接，第一潛流濕地、第二潛流濕地和第三潛流濕地依次串聯連接，第三潛流濕地上設有末端出水管。
2.根據權利要求1所述的低碳氮比生活污水的多級處理系統，其特征在于：所述的進水管路包括進水主管、第一進水支管和第二進水支管，進水主管的一端分別與第一進水支管和第二進水支管的一端連接，第一進水支管上設有第一水閥，第二進水支管上設有第二水閥，第一進水支管的另一端與第一潛流濕地的上部連接，第一潛流濕地上部設有第一出水管，第一出水管與第二潛流濕地上部連接，第二進水支管的另一端與第一出水管連接，第二潛流濕地的底部設有第二出水管，第二出水管與第三潛流濕地底部連接。
3.根據權利要求1所述的低碳氮比生活污水的多級處理系統，其特征在于：還包括曝氣機構，曝氣機構包括多個微孔曝氣機，第一潛流濕地中設有承托隔板，承托隔板上開設有呈網狀分布的通孔，承托隔板上方從下至上依次填充有陶粒層和淤泥質土層，多個微孔曝氣機位于承托隔板下方，且多個微孔曝氣機均勻布設。
4.根據權利要求3所述的低碳氮比生活污水的多級處理系統，其特征在于：所述的曝氣機構還包括曝氣控制器，曝氣控制器通過控制電路與多個微孔曝氣機連接。
5.根據權利要求3所述的處理低碳氮比生活污水的多級系統，其特征在于：所述的第一潛流濕地的淤泥質土層上種植有水生植物。
6.根據權利要求1所述的低碳氮比生活污水的多級處理系統，其特征在于：所述的第二潛流濕地從上至下依次填充有塑性海綿層和礫石層。
7.根據權利要求1所述的低碳氮比生活污水的多級處理系統，其特征在于：所述的第三潛流濕地從上至下依次填充有淤泥質土層、碎石層和礫石層。
8.根據權利要求1所述的低碳氮比生活污水的多級處理系統，其特征在于：所述的末端出水管設置于第三潛流濕地上部。
9.一種低碳氮比生活污水的多級處理方法，其特征在于包括如下步驟：將低碳比的生活污水通過進水管路分別進入第一潛流濕地和第二潛流濕地，生活污水進入第一潛流濕地和第二潛流濕地分為三個階段，具體如下：第一階段：生活污水進入第一潛流濕地和第二潛流濕地的體積比為4:6-8，整個處理系統的水力停留時間為1.4-1.6d；第二階段：生活污水進入第一潛流濕地和第二潛流濕地的體積比為5:5-6，整個處理系統的水力停留時間為1.2-1.4d；第三階段：生活污水進入第一潛流濕地和第二潛流濕地的體積比為6:4-5，整個處理系統的水力停留時間為0.9-1.1d。
發明內容
基于上述現有技術，本發明提供了一種低碳氮比生活污水的多級處理系統和方法，該系統簡單，易于構建，構建成本低，運行費用低，維護簡單。該方法脫氮碳源消耗低，可節省碳源，降低噸水處理成本，同時出水達標穩定性高，具有較強的耐沖擊負荷能力，工程實際應用價值大。
實現發明上述目的所采用的技術方案為：

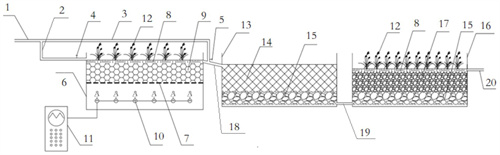

一種低碳氮比生活污水的多級處理系統，包括進水管路、第一潛流濕地、第二潛流濕地和第三潛流濕地，進水管路分別與第一潛流濕地和第二潛流濕地連接，第一潛流濕地、第二潛流濕地和第三潛流濕地依次串聯連接，第三潛流濕地上設有末端出水管。
所述的進水管路包括進水主管、第一進水支管和第二進水支管，進水主管的一端分別與第一進水支管和第二進水支管的一端連接，第一進水支管上設有第一水閥，第二進水支管上設有第二水閥，第一進水支管的另一端與第一潛流濕地的上部連接，第一潛流濕地上部設有第一出水管，第一出水管與第二潛流濕地上部連接，第二進水支管的另一端與第一出水管連接，第二潛流濕地的底部設有第二出水管，第二出水管與第三潛流濕地底部連接。
還包括曝氣機構，曝氣機構包括多個微孔曝氣機，第一潛流濕地中設有承托隔板，承托隔板上開設有呈網狀分布的通孔，承托隔板上方從下至上依次填充有陶粒層和淤泥質土層，多個微孔曝氣機位于承托隔板下方，且多個微孔曝氣機均勻布設。
所述的曝氣機構還包括曝氣控制器，曝氣控制器通過控制電路與多個微孔曝氣機連接。
所述的第一潛流濕地的淤泥質土層上種植有水生植物。
所述的第二潛流濕地從上至下依次填充有塑性海綿層和礫石層。
所述的第三潛流濕地從上至下依次填充有淤泥質土層、碎石層和礫石層。
所述的末端出水管設置于第三潛流濕地上部。
一種低碳氮比生活污水的多級處理方法，包括如下步驟：
將低碳比的生活污水通過進水管路分別進入第一潛流濕地和第二潛流濕地，生活污水進入第一潛流濕地和第二潛流濕地分為三個階段，具體如下：
第一階段：生活污水進入第一潛流濕地和第二潛流濕地的體積比為4:6-8，整個處理系統的水力停留時間為1.4-1.6d；
第二階段：生活污水進入第一潛流濕地和第二潛流濕地的體積比為5:5-6，整個處理系統的水力停留時間為1.2-1.4d；
第三階段：生活污水進入第一潛流濕地和第二潛流濕地的體積比為6:4-5，整個處理系統的水力停留時間為0.9-1.1d。
與現有技術相比，本發明的有益效果和優點在于：
1、城市的生活污水分段進入該系統的第一潛流濕地和第二潛流濕地內，污水中氨態氮在第一潛流濕地內被硝化菌氧化為硝酸鹽氮后流入第二潛流濕地，在第二潛流濕地中可直接利用原污水中有機物進行反硝化脫氮，提高有機物利用率和氮的去除率。
2、該系統將潛流濕地多級分段連接，能形成較好的厭氧、好氧環境，同時可降低濕地填料層堵塞頻率。
3、原污水中的氨態氮被第一潛流濕地內具有硝化功能的微生物氧化為硝酸鹽氮，富含硝酸鹽氮的污水流入第二潛流濕地，第二潛流濕地內具有反硝化功能的微生物利用分段進入的原污水中的碳源首先將硝酸鹽氮還原為亞硝酸鹽氮，然后還原為氮氣，在這個過程中，第二潛流濕地內同時存在氨態氮和亞硝酸鹽氮。在較好的厭氧環境下，厭氧氨氧化菌在氨態氮和亞硝酸鹽氮同時存在的環境中能夠快速地生長、富集，而厭氧氨氧化菌可強化低碳比生活污水的生化脫氮能力。
4、在厭氧氨氧化菌生長富集期，第三潛流濕地內植物根系和填料的阻截吸附作用、植物的吸收和微生物的代謝等作用可保證出水總氮達標排放；在厭氧氨氧化菌生長富集至具有一定強化脫氮功能后，第三潛流濕地能提高本系統的氮去除負荷，同時增強系統的耐沖擊負荷。
5、相較于其他形式的凈化反應容器，潛流濕地獨特的布水、收水功能即可實現“泥水”的完全混合，無需額外增設攪拌設備，運維簡單，同時具備良好景觀功能。
（發明人：陳建飛;徐恒;段昌兵;鄭晨;肖磊;楊威）
