公布日：2022.11.22
申請日：2022.09.08
分類號：C02F11/13(2019.01)I;C02F11/121(2019.01)I;B01J2/20(2006.01)I;C05F7/00(2006.01)I
摘要
本發明公開了一種節能環保的污泥二次利用裝置及其方法，屬于污泥回收利用領域，一種節能環保的污泥二次利用裝置，包括箱體，還包括：傳送帶，傳送帶轉動安裝在箱體的內部，且相對箱體的進料口傾斜；擠壓輥，兩組所述擠壓輥分別設置在傳送帶的兩端，每組兩個擠壓輥的兩端均轉動連接于箱體的內壁；切碎腔，切碎腔開設在箱體內部位于傳送帶下端的位置，切碎腔的內部設置有切割機構；制粒腔，制粒腔開設在箱體內部位于切碎腔下端的位置，制粒腔的內部設置有造粒機構；熱氣管，它可以實現方便二次壓平污泥，來增大污泥和熱空氣的接觸面積，有利于降低污泥干燥的難度，進而提高污泥的二次利用率。
權利要求書

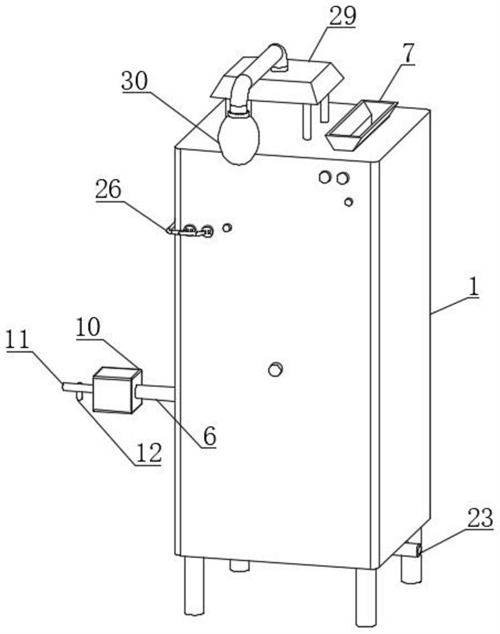

1.一種節能環保的污泥二次利用裝置，包括箱體(1)，其特征在于：還包括：傳送帶(2)，所述傳送帶(2)轉動安裝在箱體(1)的內部，且相對箱體(1)的進料口傾斜；擠壓輥(3)，兩組所述擠壓輥(3)分別設置在傳送帶(2)的兩端，每組兩個所述擠壓輥(3)的兩端均轉動連接于箱體(1)的內壁；切碎腔(4)，所述切碎腔(4)開設在箱體(1)內部位于傳送帶(2)下端的位置，所述切碎腔(4)的內部設置有切割機構；制粒腔(5)，所述制粒腔(5)開設在箱體(1)內部位于切碎腔(4)下端的位置，所述制粒腔(5)的內部設置有造粒機構；熱氣管(6)，所述熱氣管(6)的一端固定連接于制粒腔(5)的上壁，另一端延伸出制粒腔(5)內部且設置有供熱機構。
2.根據權利要求1所述的一種節能環保的污泥二次利用裝置，其特征在于：所述箱體(1)的進料口固定安裝有進料斗(7)，所述切碎腔(4)的上端固定安裝有方管(8)，所述切碎腔(4)的下端和制粒腔(5)的上端之間通過設置有滑道(9)連通。
3.根據權利要求1所述的一種節能環保的污泥二次利用裝置，其特征在于：所述供熱機構包括：燃燒室(10)，所述燃燒室(10)的出氣端固定連接于熱氣管(6)的一端；燃?xì)夤?/span>(11)，所述燃?xì)夤?/span>(11)的一端固定連接于燃燒室(10)的進氣端；氣閥(12)，所述氣閥(12)裝配在燃?xì)夤?/span>(11)的外側。
4.根據權利要求1所述的一種節能環保的污泥二次利用裝置，其特征在于：所述切割機構包括：切割電機(13)，所述切割電機(13)的輸出端延伸進切碎腔(4)內部，所述切割電機(13)的一端固定連接于箱體(1)的外側；主軸(14)，所述主軸(14)的一端固定連接于切割電機(13)的輸出端，另一端轉動連接于切碎腔(4)的內壁；刀片(15)，多組所述刀片(15)沿水平陣列分布在主軸(14)的外側，每組多個所述刀片(15)沿圓周陣列分布。
5.根據權利要求2所述的一種節能環保的污泥二次利用裝置，其特征在于：所述方管(8)下端位于切碎腔(4)內部的位置固定安裝有斜板(16)，所述斜板(16)上開設有多個透氣孔(17)。
6.根據權利要求1所述的一種節能環保的污泥二次利用裝置，其特征在于：所述造粒機構包括：液壓缸(18)，所述液壓缸(18)的上端固定連接于制粒腔(5)的上壁，所述液壓缸(18)的輸出端垂直朝向制粒腔(5)的下壁；壓板(19)，所述壓板(19)的一側固定連接于液壓缸(18)的輸出端；擠壓柱(20)，多個所述擠壓柱(20)固定安裝在壓板(19)遠離液壓缸(18)的一側；擠出孔(21)，多個所述擠出孔(21)開設在箱體(1)的下端，所述擠出孔(21)豎直正對擠壓柱(20)，且一端延伸進制粒腔(5)內部；切刀(22)，所述切刀(22)的一側滑動連接于箱體(1)的下端，所述切刀(22)的刀背設置有平移機構。
7.根據權利要求6所述的一種節能環保的污泥二次利用裝置，其特征在于：所述平移機構包括：電動推桿(23)，所述電動推桿(23)的輸出端固定連接于切刀(22)的刀背，所述電動推桿(23)的外側固定連接于箱體(1)的下端；滑軌(24)，兩個所述滑軌(24)相互靠近的一側分別滑動連接于切刀(22)的兩端，所述滑軌(24)的上端固定連接于箱體(1)的下端，所述滑軌(24)沿豎直方向錯開擠出孔(21)；光柵傳感器(25)，所述光柵傳感器(25)的一側固定連接于切刀(22)遠離箱體(1)的一側，所述光柵傳感器(25)沿水平面朝向擠出孔(21)出射光束。
8.根據權利要求3所述的一種節能環保的污泥二次利用裝置，其特征在于：所述燃?xì)夤?/span>(11)的一側固定安裝有分支管(26)，所述分支管(26)的出氣端朝向擠壓輥(3)的一端，所述擠壓輥(3)靠近分支管(26)的一端開設有輔熱槽(27)，所述分支管(26)的外側和箱體(1)的外側之間通過設置有卡箍(28)固定連接。
9.根據權利要求1所述的一種節能環保的污泥二次利用裝置，其特征在于：所述箱體(1)的上端固定安裝有集氣罩(29)，所述集氣罩(29)的出氣端固定安裝有除塵布袋(30)。
10.一種節能環保的污泥二次利用方法，其特征在于：應用于權利要求1-9其中任一所述的一種節能環保的污泥二次利用裝置，所述二次利用方法包括以下步驟：S1、加熱除濕：將污泥沿進料口灌入箱體(1)內部，并打開氣閥(12)，燃?xì)夤?/span>(11)向燃燒室(10)中通入可燃?xì)怏w，可燃?xì)怏w在燃燒室(10)被點燃，來加熱空氣，再沿?zé)釟夤?/span>(6)流入箱體(1)內部，來加熱干燥污泥；S2、擠壓攤平：箱體(1)進料口流下的污泥落入一組擠壓輥(3)中，通過擠壓輥(3)擠壓污泥，方便污泥平鋪在傳送帶(2)上，再通過另一組擠壓輥(3)擠壓傳送帶(2)下端的污泥，來降低污泥的厚度，方便污泥受熱；S3、切割細化：通過切割電機(13)的輸出端帶動主軸(14)和刀片(15)旋轉，污泥進入切碎腔(4)后，沿切碎腔(4)的下壁下滑，并接觸刀片(15)，使得污泥被刀片(15)分割，進一步增大污泥與熱空氣的接觸面積；S4、擠出成型：污泥進入制粒腔(5)，堆積在擠出孔(21)上，控制液壓缸(18)間歇性工作，推動壓板(19)和擠壓柱(20)下壓污泥，擠壓柱(20)沒入擠出孔(21)中，擠出箱體(1)內部半干化的污泥，同時，通過電動推桿(23)的輸出端間歇性推動切刀(22)，來切斷被擠出的污泥，制成半干化的污泥粒。
發明內容
1.要解決的技術問題
針對現有技術中存在的問題，本發明的目的在于提供一種節能環保的污泥二次利用裝置及其方法，它可以實現方便二次壓平污泥，來增大污泥和熱空氣的接觸面積，有利于降低污泥干燥的難度，進而提高污泥的二次利用率。
2.技術方案
為解決上述問題，本發明采用如下的技術方案。
一種節能環保的污泥二次利用裝置，包括箱體，還包括：
傳送帶，所述傳送帶轉動安裝在箱體的內部，且相對箱體的進料口傾斜；
擠壓輥，兩組所述擠壓輥分別設置在傳送帶的兩端，每組兩個所述擠壓輥的兩端均轉動連接于箱體的內壁；
切碎腔，所述切碎腔開設在箱體內部位于傳送帶下端的位置，所述切碎腔的內部設置有切割機構；
制粒腔，所述制粒腔開設在箱體內部位于切碎腔下端的位置，所述制粒腔的內部設置有造粒機構；
熱氣管，所述熱氣管的一端固定連接于制粒腔的上壁，另一端延伸出制粒腔內部且設置有供熱機構。
進一步的，所述箱體的進料口固定安裝有進料斗，所述切碎腔的上端固定安裝有方管，所述切碎腔的下端和制粒腔的上端之間通過設置有滑道連通。
進一步的，所述供熱機構包括：
燃燒室，所述燃燒室的出氣端固定連接于熱氣管的一端；
燃?xì)夤�，所述燃�(xì)夤艿囊欢斯潭ㄟB接于燃燒室的進氣端；
氣閥，所述氣閥裝配在燃?xì)夤艿耐鈧?cè)。
進一步的，所述切割機構包括：
切割電機，所述切割電機的輸出端延伸進切碎腔內部，所述切割電機的一端固定連接于箱體的外側；
主軸，所述主軸的一端固定連接于切割電機的輸出端，另一端轉動連接于切碎腔的內壁；
刀片，多組所述刀片沿水平陣列分布在主軸的外側，每組多個所述刀片沿圓周陣列分布。
進一步的，所述方管下端位于切碎腔內部的位置固定安裝有斜板，所述斜板上開設有多個透氣孔。
進一步的，所述造粒機構包括：
液壓缸，所述液壓缸的上端固定連接于制粒腔的上壁，所述液壓缸的輸出端垂直朝向制粒腔的下壁；
壓板，所述壓板的一側固定連接于液壓缸的輸出端；
擠壓柱，多個所述擠壓柱固定安裝在壓板遠離液壓缸的一側；
擠出孔，多個所述擠出孔開設在箱體的下端，所述擠出孔豎直正對擠壓柱，且一端延伸進制粒腔內部；
切刀，所述切刀的一側滑動連接于箱體的下端，所述切刀的刀背設置有平移機構。
進一步的，所述平移機構包括：
電動推桿，所述電動推桿的輸出端固定連接于切刀的刀背，所述電動推桿的外側固定連接于箱體的下端；
滑軌，兩個所述滑軌相互靠近的一側分別滑動連接于切刀的兩端，所述滑軌的上端固定連接于箱體的下端，所述滑軌沿豎直方向錯開擠出孔；
光柵傳感器，所述光柵傳感器的一側固定連接于切刀遠離箱體的一側，所述光柵傳感器沿水平面朝向擠出孔出射光束。
進一步的，所述燃?xì)夤艿囊粋?cè)固定安裝有分支管，所述分支管的出氣端朝向擠壓輥的一端，所述擠壓輥靠近分支管的一端開設有輔熱槽，所述分支管的外側和箱體的外側之間通過設置有卡箍固定連接。
進一步的，所述箱體的上端固定安裝有集氣罩，所述集氣罩的出氣端固定安裝有除塵布袋。
一種節能環保的污泥二次利用方法，所述二次利用方法包括以下步驟：
S1、加熱除濕：將污泥沿進料口灌入箱體內部，并打開氣閥，燃?xì)夤芟蛉紵抑型ㄈ肟扇細怏w，可燃?xì)怏w在燃燒室被點燃，來加熱空氣，再沿?zé)釟夤芰魅胂潴w內部，來加熱干燥污泥；
S2、擠壓攤平：箱體進料口流下的污泥落入一組擠壓輥中，通過擠壓輥擠壓污泥，方便污泥平鋪在傳送帶上，再通過另一組擠壓輥擠壓傳送帶下端的污泥，來降低污泥的厚度，方便污泥受熱；
S3、切割細化：通過切割電機的輸出端帶動主軸和刀片旋轉，污泥進入切碎腔后，沿切碎腔的下壁下滑，并接觸刀片，使得污泥被刀片分割，進一步增大污泥與熱空氣的接觸面積；
S4、擠出成型：污泥進入制粒腔，堆積在擠出孔上，控制液壓缸間歇性工作，推動壓板和擠壓柱下壓污泥，擠壓柱沒入擠出孔中，擠出箱體內部半干化的污泥，同時，通過電動推桿的輸出端間歇性推動切刀，來切斷被擠出的污泥，制成半干化的污泥粒。
3.有益效果
相比于現有技術，本發明的優點在于：
(1)本發明工作時，將污泥沿進料口灌入箱體內部，進入一組擠壓輥中間，通過擠壓電機驅動擠壓輥旋轉，通過兩個相鄰的擠壓輥壓平污泥，同時熱氣管向箱體的內部通入熱空氣，熱空氣沿制粒腔流入切碎腔，其次到達傳送帶，沿箱體的進料口流出，來加熱箱體內部的污泥，污泥再沿傳送帶的上表面滑落到另一組擠壓輥中間，方便二次壓平污泥，減少箱體內部聚集成堆的污泥，能夠降低箱體內部污泥的厚度，來增大污泥和熱空氣的接觸面積，有利于降低污泥干燥的難度，進而提高污泥的二次利用率。
(2)本發明工作時，擠壓輥上的污泥落入切碎腔內部，通過切割電機帶動主軸和刀片旋轉，來切割污泥成小塊狀，進一步縮小污泥的體積，使得污泥的表面積增大，能夠增大污泥和熱空氣的接觸面積，減少污泥干燥時的死角，并且能夠預加工進入制粒腔的污泥，有利于制粒腔擠壓污泥。
(3)本發明工作時，小塊狀污泥從切碎腔出料口滑出，再滑入制粒腔的進料口，直至滑到下壁，通過控制液壓缸間歇性工作，同時通過平移機構快速推動切刀在擠出孔的下端沿水平面往復切割，污泥被壓入擠出孔，切刀間歇性切割擠出孔下端被擠出的污泥，制成半干化的污泥粒，污泥粒直徑小，易存儲，便于加工成肥料，而且不會產出粉塵，無需要在惰性密封條件下進行，具有節能環保的特點。
(4)本發明工作時，燃?xì)夤苤械臒峥諝獠糠诌M(jìn)入分支管中，分支管能夠向輔熱槽的一端通入熱空氣，以便熱空氣直接加熱擠壓輥，再沿輔熱槽的另一端排放到空氣中，以便燃燒室的熱空氣能夠加熱擠壓輥，來提高擠壓輥的溫度，使得擠壓輥在擠壓污泥的同時能夠加熱污泥，有利于污泥充分干燥，減少多次放入二次利用裝置的情況發生。
（發明人：尹希勤;李暉;唐金忠）
