公布日：2023.01.24
申請日：2022.10.28
分類號：B01D21/04(2006.01)I;B01D21/24(2006.01)I;B01D21/00(2006.01)I
摘要
本發明屬于沉淀池領域，具體的說是一種電鍍廢水處理用沉淀池，包括沉淀池本體，所述沉淀池本體的內側為空心設置，所述沉淀池本體的一側安裝有貫穿至內側的進水管，所述沉淀池本體的另一側固定安裝有貫穿至內側排水管，所述沉淀池本體的內側固定安裝有隔板一和隔板二，所述沉淀池本體的內側底部固定安裝有沉淀槽，所述沉淀池本體的前端固定安裝有貫穿至沉淀槽內側的排泥管，通過沉淀池本體的設置，將電鍍廢水通過進水管輸入到沉淀池本體中，通過隔板一和隔板二改變水流流向，讓廢水經過沉淀座的沉淀槽，實現了快速沉淀電鍍廢水的效果，相比于傳統的靜置沉淀方式，效率大幅度提升。
權利要求書

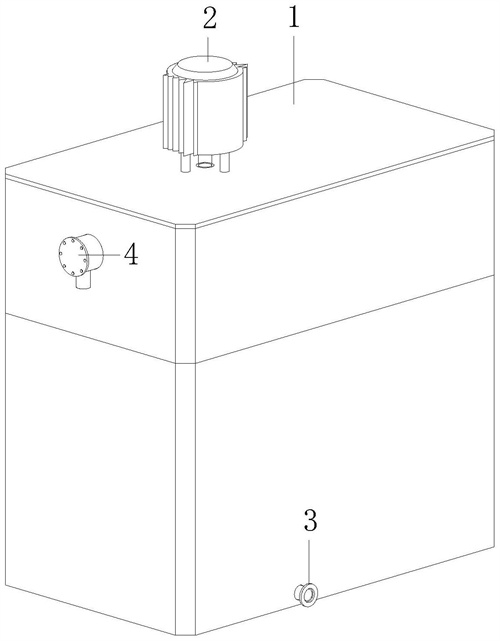

1.一種電鍍廢水處理用沉淀池，其特征在于：包括沉淀池本體（1），所述沉淀池本體（1）的內側為空心設置，所述沉淀池本體（1）的一側安裝有貫穿至內側的進水管（7），所述沉淀池本體（1）的另一側固定安裝有貫穿至內側的排水管（4），所述沉淀池本體（1）的內側固定安裝有隔板一（5）和隔板二（6），所述沉淀池本體（1）的內側底部固定安裝有沉淀槽（14），所述沉淀池本體（1）的前端固定安裝有貫穿至沉淀槽（14）內側的排泥管（3）；所述沉淀池本體（1）的頂端固定安裝有驅動電機（2），所述驅動電機（2）位于沉淀座（8）的正上方，所述驅動電機（2）的輸出端固定安裝有傳動桿（11），所述傳動桿（11）的外側靠底端固定安裝有兩個對稱設置的刮泥板（17），所述刮泥板（17）與沉淀槽（14）內壁活動貼合，所述沉淀座（8）的上方設置有多組斜板（9），所述斜板（9）呈傾斜設置，多個斜板（9）的一端之間連接有驅動模塊（13），所述驅動模塊（13）用于帶動斜板（9）轉動，所述排水管（4）位于斜板（9）的斜上方；所述隔板一（5）的頂端與沉淀池本體（1）連接，所述隔板二（6）的底端與沉淀池本體（1）連接，所述隔板二（6）的頂端固定安裝有折疊板（12），所述折疊板（12）由兩個長板組成，其中一個長板與隔板二（6）固定連接，兩個長板之間固接有電動軸；所述斜板（9）的外側設置有多個摩擦帶（10），所述沉淀池本體（1）的內側固定安裝有多個連接塊（22），所述連接塊（22）位于沉淀座（8）的上方，所述連接塊（22）的頂面與摩擦帶（10）固定連接，所述摩擦帶（10）與斜板（9）連接；所述摩擦帶（10）包括長管（18），所述長管（18）的內側為空心設置，所述長管（18）為柔性材料，所述長管（18）的頂端固定安裝有浮球（19）；所述長管（18）的外側設置有摩擦塊（20），所述摩擦塊（20）與斜板（9）固定連接，所述摩擦塊（20）的中部開設有自上而下的貫通槽，所述長管（18）穿過貫通槽，所述長管（18）的外側設置有驅動組件，所述驅動組件用于帶動長管（18）上下移動。
2.根據權利要求1所述的一種電鍍廢水處理用沉淀池，其特征在于：所述驅動組件包括撥桿（16），所述撥桿（16）的一端與傳動桿（11）的外側固定連接，所述撥桿（16）位于連接塊（22）與斜板（9）之間，所述撥桿（16）的長度與沉淀槽（14）的頂面半徑相同。
3.根據權利要求2所述的一種電鍍廢水處理用沉淀池，其特征在于：所述撥桿（16）呈弧形設置，所述撥桿（16）的外表面呈光滑設置，所述長管（18）的外側固定安裝有多個接觸條（21），所述接觸條（21）呈長條形設置。
4.根據權利要求3所述的一種電鍍廢水處理用沉淀池，其特征在于：所述沉淀槽（14）的內壁上開設有多個下凹槽，多個下凹槽呈等距排布，所述下凹槽的表面固定安裝有金屬片（15），所述金屬片（15）呈外拱形設置，所述金屬片（15）為彈性金屬材料。
5.根據權利要求4所述的一種電鍍廢水處理用沉淀池，其特征在于：所述連接塊（22）呈波浪形設置，所述連接塊（22）的底端固定安裝有多個擴張條（23），所述擴張條（23）呈弧形設置。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種電鍍廢水處理用沉淀池，包括沉淀池本體，所述沉淀池本體的內側為空心設置，所述沉淀池本體的一側安裝有貫穿至內側的進水管，所述沉淀池本體的另一側固定安裝有貫穿至內側的排水管，所述沉淀池本體的內側固定安裝有隔板一和隔板二，所述沉淀池本體的內側底部固定安裝有沉淀槽，所述沉淀池本體的前端固定安裝有貫穿至沉淀槽內側的排泥管，工作時，傳統的沉淀法需要長期靜置廢水，導致耗費時間較長，且清理效果一般，而化學法、電解法或生物法需要耗費較多的資源才能將廢水清理干凈，通過快速沉淀的方式先將電鍍廢水中的大顆粒物質清除，再通過化學法、電解法或生物法的方法，就能即快速又合理的清理電鍍廢水中的廢料，通過沉淀池本體的設置，將電鍍廢水通過進水管輸入到沉淀池本體中，通過隔板一和隔板二改變水流流向，讓廢水經過沉淀座的沉淀槽，讓廢水中大體積顆粒附著在沉淀槽上，而較輕的廢水繼續上升，通過排水管排出，沉淀槽頂面沉淀的大顆粒廢料，會因為重力，通過排泥管向外排出，從而實現了快速沉淀電鍍廢水的效果，相比于傳統的靜置沉淀方式，效率大幅度提升。
優選的，所述沉淀池本體的頂端固定安裝有驅動電機，所述驅動電機位于沉淀座的正上方，所述驅動電機的輸出端固定安裝有傳動桿，所述傳動桿的外側靠底端固定安裝有兩個對稱設置的刮泥板，所述刮泥板與沉淀槽內壁活動貼合，所述沉淀座的上方設置有多組斜板，所述斜板呈傾斜設置，多個斜板的一端之間連接有驅動模塊，所述驅動模塊用于帶動斜板轉動，所述排水管位于斜板的斜上方，工作時，由于廢水中的不僅富含大顆粒也富含小顆粒，當廢水攜帶著無法快速沉降的小顆粒上升時，配合斜板的設置，小顆粒物質會與傾斜的斜板外側接觸，通過摩擦的方式截留廢水中的小顆粒物質，進一步減少排出的廢水中的顆粒含量，堆積在沉淀槽上的大顆粒，通過驅動電機帶動傳動桿和刮泥板進行轉動，可以讓沉淀的大顆粒相互合并，增加其重力，協助大顆粒從排泥管中排出的效果，而驅動模塊可以帶動斜板轉動，減小斜板的傾斜角，減小了斜板之間的間距，從而改變沉淀效果。
優選的，所述隔板一的頂端與沉淀池本體連接，所述隔板二的底端與沉淀池本體連接，所述隔板二的頂端固定安裝有折疊板，所述折疊板有兩個長板組成，其中一個長板與隔板二固定連接，兩個長板之間固接有電動軸，工作時，通過隔板一和隔板二改變廢水的流向，折疊板可以在電動軸的驅動下進行展開與合并，從而可以改變隔板二的高度，此種設置，當水質不變而進水水量高于設計水量時，可以將讓折疊板展開，通過增加勢能消耗來消能，從而降低流速與壓力，盡可能保證進水平穩。
優選的，所述斜板的外側設置有多個摩擦帶，所述沉淀池本體的內側固定安裝有多個連接塊，所述連接塊位于沉淀座的上方，所述連接塊的頂面與摩擦帶固定連接，所述摩擦帶與斜板連接，工作時，上升的水流不僅會接觸到斜板還會與摩擦帶接觸，通過增加可接觸的物品，提高了對液體中小顆粒的摩擦吸附效果，進一步提高了對廢水中顆粒物的吸收效果。
優選的，所述摩擦帶包括長管，所述長管的內側為空心設置，所述長管為柔性材料，所述長管的頂端固定安裝有浮球所述，工作時，通過柔性長管和浮球組成的摩擦帶，在水流的作用下，長管會在水中擺動，可以增加與水流的接觸面，同時由于長管被連接塊和斜板限制，使其擺動范圍有限，不會被摻入傳動桿中，同時柔性的長管也方便拆卸更換和后續的清洗，而浮球可以提供浮力讓長管保持豎直狀態。
優選的，所述長管的外側設置有摩擦塊，所述摩擦塊與斜板固定連接，所述摩擦塊的中部開設有自上而下的貫通槽，所述長管穿過貫通槽，所述長管的外側設置有驅動組件，所述驅動組件用于帶動長管上下移動，工作時，配合驅動組件的設置，驅動組件可以帶動長管在摩擦塊內側進行上下移動，此種設置，可以將長管外側附著的顆粒物在貫通槽的摩擦下掉落，由于小顆粒已經在附著狀態下相互吸附成了大顆粒，所以在剝離下來后，就會在重力作用下掉落到沉淀槽中，通過此種設置，保證了長管外側始終處于干凈狀態，能不斷吸附新的顆粒物，同時也減少了后續清理的過程。
優選的，所述驅動組件包括撥桿，所述撥桿的一端與傳動桿的外側固定連接，所述撥桿位于連接塊與斜板之間，所述撥桿的長度與沉淀槽的頂面半徑相同，工作時，通過撥桿的設置，隨著傳動桿的不斷緩慢轉動，撥桿會接觸到長管，由于長管的底端與連接塊固接，因此隨著撥桿的接觸，長管會彎折，位于上方的長管會向下移動，并穿過摩擦塊，當撥桿轉動到一定程度后，長管會因為長度不夠脫離撥桿，此時在浮球的作用下，會將長管拉直，由于撥桿的拉扯引發的晃動以及摩擦塊的摩擦，可以有效的清理長管外側附著的顆粒，且不需要消耗其他能源。
優選的，所述撥桿呈弧形設置，所述撥桿的外表面呈光滑設置，所述長管的外側固定安裝有多個接觸條，所述接觸條呈長條形設置，工作時，配合撥桿的弧形設置，使得在長管彎折到一定距離后，會在阻力作用下順利脫離撥桿，而接觸條的設置，可以讓長管外側形成多凸起的粗糙形態，提高了吸附顆粒的效果。
優選的，所述沉淀槽的內壁上開設有多個下凹槽，多個下凹槽呈等距排布，所述下凹槽的表面固定安裝有金屬片，所述金屬片呈外拱形設置，所述金屬片為彈性金屬材料，配合金屬片的設置，當刮泥板接觸到外凸的金屬片后，金屬片會被暫時壓扁，當刮泥板遠離時，金屬片會在自身的彈性作用下反彈回歸，在回歸過程中的回彈力會帶動整個沉淀槽內壁發生震動，配合多個金屬片的設置，無需消耗其他動力，就能協助沉淀槽中沉淀的顆粒，在震動作用下向沉淀槽底部中心位置匯集的效果，從而協助了排泥過程。
優選的，所述連接塊呈波浪形設置，所述連接塊的底端固定安裝有多個擴張條，所述擴張條呈弧形設置，工作時，配合連接塊的波浪形設置，讓廢水從沉淀座向上走，經過連接塊時，會阻擋水流，不僅可以抵消部分水流的動能，讓廢水中的大顆粒無法順利向上流動，協助了大顆粒的沉淀過程，同時多個弧形擴張條的張開狀設置，也能阻擋大部分顆粒物，進一步減少了排出的污水中的顆粒數
本發明的有益效果如下：
1.本發明所述的一種電鍍廢水處理用沉淀池，通過沉淀池本體的設置，將電鍍廢水通過進水管輸入到沉淀池本體中，通過隔板一和隔板二改變水流流向，讓廢水經過沉淀座的沉淀槽，讓廢水中大體積顆粒附著在沉淀槽上，而較輕的廢水繼續上升，通過排水管排出，沉淀槽頂面沉淀的大顆粒廢料，會因為重力，通過排泥管向外排出，從而實現了快速沉淀電鍍廢水的效果，相比于傳統的靜置沉淀方式，效率大幅度提升。
2.本發明所述的一種電鍍廢水處理用沉淀池，配合斜板的設置，小顆粒物質會與傾斜的斜板外側接觸，通過摩擦的方式截留廢水中的小顆粒物質，進一步減少排出的廢水中的顆粒含量，堆積在沉淀槽上的大顆粒，通過驅動電機帶動傳動桿和刮泥板進行轉動，可以讓沉淀的大顆粒相互合并，增加其重力，協助大顆粒從排泥管中排出的效果，而驅動模塊可以帶動斜板轉動，減小斜板的傾斜角，減小了斜板之間的間距，從而改變沉淀效果。
（發明人：陳江杰;趙洪啟;戴文強;徐軍）
