公布日：2023.01.20
申請日：2022.09.09
分類號：C02F9/00(2023.01)I;C02F1/66(2006.01)I;C02F1/04(2006.01)I;C02F1/28(2006.01)I;C02F1/52(2006.01)I;C02F5/02(2006.01)I;C02F101/10(2006.01)N;
C02F101/14(2006.01)N
摘要
本發明涉及廢水處理技術領域，提供一種碳酸鋰廢水處理方法，包括：通過富集工藝回收碳酸鋰廢水中的鋰離子；向除鋰后的廢水中加入石灰乳以調節廢水的pH值，形成氟化鈣沉淀后通入板框進行過濾，得到清液；將清液的pH回調后蒸發純化得到純水，并將蒸發后的物料送入離心出鹽系統。通過富集工藝回收碳酸鋰廢水中的鋰離子，可以高效回收利用廢水中的鋰，在廢水處理的前段提取鋰離子，可以使回收過程穩定運行。廢水除氟時未增加軟化系統，可縮短整體的工藝路線，降低了系統的復雜性。同時，蒸發純化后的純水可以再次利用，鹽可以打包處理，具有良好的環保效益和經濟效益。
權利要求書
1.一種碳酸鋰廢水處理方法，其特征在于，包括：通過富集工藝回收碳酸鋰廢水中的鋰離子；向除鋰后的廢水中加入石灰乳以調節所述廢水的pH值，形成氟化鈣沉淀后通入板框進行過濾，得到清液；將所述清液的pH回調后蒸發純化得到純水，并將蒸發后的物料送入離心出鹽系統。
2.根據權利要求1所述的碳酸鋰廢水處理方法，其特征在于，所述將所述清液的pH回調后蒸發純化得到純水的步驟，具體包括：將所述清液的pH回調至6到8之間，然后通過不凝氣和蒸發系統內的蒸餾水對所述清液進行換熱；將換熱后的所述清液依次通入蒸發系統和純化系統得到純水，并將所述不凝氣通入尾氣處理裝置。
3.根據權利要求1所述的碳酸鋰廢水處理方法，其特征在于，所述將所述清液的pH回調后蒸發純化得到純水的步驟，具體還包括：將蒸發系統內的富集液外排至干化系統進行除氟和軟化，然后再通入所述蒸發系統。
4.根據權利要求3所述的碳酸鋰廢水處理方法，其特征在于，所述將蒸發系統內的富集液外排至干化系統進行除氟和軟化的步驟，具體包括：向所述富集液中添加石灰乳，以通過氟化鈣沉淀除去所述富集液中的氟離子；向除氟后的所述富集液中添加碳酸鈉，以通過碳酸鈣沉淀除去多余的鈣離子。
5.根據權利要求4所述的碳酸鋰廢水處理方法，其特征在于，所述向除氟后的所述富集液中添加碳酸鈉，以通過碳酸鈣沉淀除去多余的鈣離子的步驟，之后還包括：將除氟和軟化后的所述富集液通入脫碳系統，除去碳酸根。
6.根據權利要求1至5任一項所述的碳酸鋰廢水處理方法，其特征在于，所述將蒸發后的物料送入離心出鹽系統的步驟，之后還包括：將結晶物干燥后打包處理。
7.根據權利要求1至5任一項所述的碳酸鋰廢水處理方法，其特征在于，所述富集工藝包括離子交換、吸附、萃取或者選擇性電滲析中的至少一種。
8.根據權利要求2所述的碳酸鋰廢水處理方法，其特征在于，所述蒸發系統包括MVR蒸發裝置、TVR蒸發裝置以及單效/多效蒸發濃縮裝置其中的至少一個；所述純化系統包括反滲透純化系統、電容去離子系統、選擇性電滲析系統或者吸附系統其中的至少一個。
9.根據權利要求1至5任一項所述的碳酸鋰廢水處理方法，其特征在于，所述通過富集工藝回收碳酸鋰廢水中的鋰離子的步驟，具體包括：將碳酸鋰廢水通入除鋰樹脂容器中，以通過除鋰樹脂吸附所述碳酸鋰廢水中的鋰離子；將所述除鋰樹脂進行反洗，回收所述鋰離子。
10.根據權利要求9所述的碳酸鋰廢水處理方法，其特征在于，所述通過富集工藝回收碳酸鋰廢水中的鋰離子的步驟，之前還包括：將所述碳酸鋰廢水中的溶解總固體含量調整至所述除鋰樹脂的耐受范圍內，以避免所述除鋰樹脂板結。
發明內容
本發明旨在至少解決相關技術中存在的技術問題之一。為此，本發明提出一種碳酸鋰廢水處理方法，通過富集工藝回收碳酸鋰廢水中的鋰離子，可以高效回收利用廢水中的鋰，廢水除氟時未增加軟化系統，可縮短整體的工藝路線，降低了系統的復雜性。同時，蒸發純化后的純水可以再次利用，鹽可以打包外售，具有良好的環保效益和經濟效益。

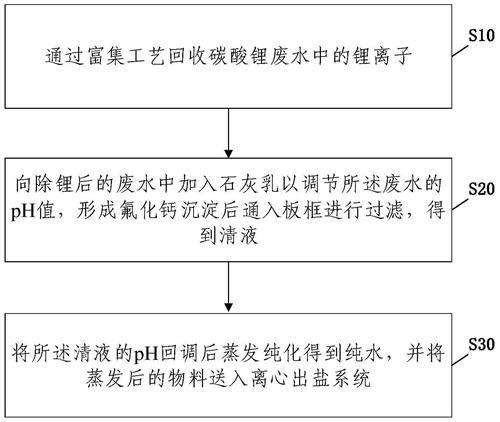

根據本發明實施例提供的一種碳酸鋰廢水處理方法，包括：
通過富集工藝回收碳酸鋰廢水中的鋰離子；
向除鋰后的廢水中加入石灰乳以調節所述廢水的pH值，形成氟化鈣沉淀后通入板框進行過濾，得到清液；
將所述清液的pH回調后蒸發純化得到純水，并將蒸發后的物料送入離心出鹽系統。
根據本發明的一個實施例，所述將所述清液的pH回調后蒸發純化得到純水的步驟，具體包括：
將所述清液的pH回調至6到8之間，然后通過不凝氣和蒸發系統內的蒸餾水對所述清液進行換熱；
將換熱后的所述清液依次通入蒸發系統和純化系統得到純水，并將所述不凝氣通入尾氣處理裝置。
根據本發明的一個實施例，所述將所述清液的pH回調后蒸發純化得到純水的步驟，具體還包括：
將蒸發系統內的富集液外排至干化系統進行除氟和軟化，然后再通入所述蒸發系統。
根據本發明的一個實施例，所述將蒸發系統內的富集液外排至干化系統進行除氟和軟化的步驟，具體包括：
向所述富集液中添加石灰乳，以通過氟化鈣沉淀除去所述富集液中的氟離子；
向除氟后的所述富集液中添加碳酸鈉，以通過碳酸鈣沉淀除去多余的鈣離子。
根據本發明的一個實施例，所述向除氟后的所述富集液中添加碳酸鈉，以通過碳酸鈣沉淀除去多余的鈣離子的步驟，之后還包括：
將除氟和軟化后的所述富集液通入脫碳系統，除去碳酸根。
根據本發明的一個實施例，所述將蒸發后的物料送入離心出鹽系統的步驟，之后還包括：
將結晶物干燥后打包處理。
根據本發明的一個實施例，所述富集工藝包括離子交換、吸附、萃取或者選擇性電滲析中的至少一種。
根據本發明的一個實施例，所述蒸發系統包括MVR蒸發裝置、TVR蒸發裝置以及單效/多效蒸發濃縮裝置其中的至少一個；
所述純化系統包括反滲透純化系統、電容去離子系統、選擇性電滲析系統或者吸附系統其中的至少一個。
根據本發明的一個實施例，所述通過富集工藝回收碳酸鋰廢水中的鋰離子的步驟，具體包括：
將碳酸鋰廢水通入除鋰樹脂容器中，以通過除鋰樹脂吸附所述碳酸鋰廢水中的鋰離子；
將所述除鋰樹脂進行反洗，回收所述鋰離子。
根據本發明的一個實施例，所述通過富集工藝回收碳酸鋰廢水中的鋰離子的步驟，之前還包括：
將所述碳酸鋰廢水中的溶解總固體含量調整至所述除鋰樹脂的耐受范圍內，以避免所述除鋰樹脂板結。
本發明中的上述一個或多個技術方案，至少具有如下技術效果之一：
根據本發明實施例提供的碳酸鋰廢水處理方法，包括：通過富集工藝回收碳酸鋰廢水中的鋰離子；向除鋰后的廢水中加入石灰乳以調節廢水的pH值，形成氟化鈣沉淀后通入板框進行過濾，得到清液；將清液的pH回調后蒸發純化得到純水，并將蒸發后的物料送入離心出鹽系統。通過富集工藝回收碳酸鋰廢水中的鋰離子，可以高效回收利用廢水中的鋰，在廢水處理的前段提取鋰離子，可以使富集工藝穩定運行。廢水除氟時未增加軟化系統，可縮短整體的工藝路線，降低了系統的復雜性。同時，蒸發純化后的純水可以再次利用，鹽可以打包外售，具有良好的環保效益和經濟效益。
（發明人：朱碧云;潘文政;李梓瑄;周福偉）
