公布日：2023.03.14
申請日：2022.12.02
分類號：C02F3/32(2023.01)I;C02F3/34(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明提供了一種適用于生活污水處理的后生態人工濕地系統，解決了現有系統的過濾結構容易堵塞的技術問題。該系統包括位于植物種植層下方并自上而下設置的粗石層、濾料層、過濾層和集水層，其特征在于：該系統還包括曝氣裝置，所述曝氣裝置的曝氣管分布于濾料層的底部。曝氣裝置的曝氣管分布于濾料層下方，一方面，用于為濾料層及粗石層提供氧氣補充，另一方，通過曝氣保持濾料之間間隙的通透，有效降低、遲緩濕地堵塞情況的發生。
權利要求書
1.一種適用于生活污水處理的后生態人工濕地系統，包括位于植物種植層下方并自上而下設置的粗石層、濾料層、過濾層和集水層，其特征在于：該系統還包括曝氣裝置，所述曝氣裝置的曝氣管分布于濾料層的底部。
2.如權利要求1所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：所述粗石層、濾料層、過濾層置于由封板圍合形成的過濾型腔內，所述粗石層、濾料層和過濾層下方分別設置有第一隔板、第二隔板和第三隔板，所述有第一隔板、第二隔板和第三隔板均分布有過水孔，所述系統還包括濾料翻動裝置，所述翻動裝置設置于粗石層、濾料層下方，所述濾料翻動裝置包括氣囊和供氣單元，所述氣囊設置有多個并且呈矩陣分布，所述第一隔板、第二隔板均包括托板和連接板，所述托板與氣囊一一對應并安裝于氣囊上端，所述托板周向與封板之間以及與相鄰?fù)邪逯g分別通過連接板相連，所述連接板為波紋狀并具有彈性，所述供氣單元分別通過支路與各個氣囊連接，所述各個支路上安裝有閥門。
3.如權利要求2所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：所述托板、連接板設置有自上而下貫穿的過水孔，所述托板的下端面設有均勻并間隔分布的導流槽，所述過水孔與過水孔連通。
4.如權利要求3所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：所述沖洗單元的沖洗管呈波浪狀彎曲設置于各個托板上，所述沖洗管端部與托板固定連接，所述沖洗管位于各個托板上方的、彎曲的拐點處均通過拉簧與托板彈性連接。
5.如權利要求1所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：所述植物種植層包含用于固定植物生長的砂石及用于水凈化的水生/半水生植物。
6.如權利要求5所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：植物種植層所采用砂石為含有機質的砂石，砂石粒徑為0.1cm-0.2cm。
7.如權利要求5所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：所述植物種植層選用常綠水生鳶尾作為種植植物，種植密度優選為20-25株/平方米；或者常綠水生鳶尾與其他水生植物混栽；采用底部帶空隙的植物種植輕質器皿，以模塊化組合的形式進行種植植物的種植
。8.如權利要求1所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：在植物種植層下方設置有第四隔板，所述第四隔板與粗石層之間形成有布水層；所述布水層中設置聚乙烯或聚丙烯渦型球填料，所述渦型球填料為粒徑約8-10cm的空心球形填料，內部填充有多孔物質；所述布水層中的布水管設置按照30-40cm間距進行設置管道，在管道上按照15-20cm間距進行開孔，開孔孔徑為1-2mm，且相鄰兩根布水管間的開孔采用錯位開孔。同一根布水管兩側的開孔間夾角為90度。
9.如權利要求1所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：所述粗石層的生物填料為火山巖、沸石或其組合，所述濾料層的生物濾料采用陶粒，所述過濾層為單細沙層，或者，活性炭層與細沙層的組合，該組合以活性炭層在上細沙層在下的形式進行布置；所述粗石層的生物填料粒徑為2-3cm；所述濾料層的生物濾料的粒徑為2-5mm，細沙粒徑為0.25-0.35mm，活性炭的粒徑為0.8-1.5mm。
10.如權利要求1所述的一種適用于生活污水處理的后生態人工濕地系統，其特征在于：所述集水層的截面為L形，所述集水層的橫向部位為儲液區，設置于第三隔板的下方，所述集水層的縱向部位為出液區，設置于過濾型腔的側部，該系統還包括氣提裝置，所述氣提裝置包括氣提管，氣提管上開設有提回流進水孔，所述曝氣裝置的曝氣供氣管、氣提裝置的氣提管均豎立狀設置于出液區內，所述曝氣供氣管的下端與氣提管以及儲液區內的曝氣管連通，所述曝氣供氣管的中段與濾料層下方的曝氣管連通。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種適用于生活污水處理的后生態人工濕地系統，解決了現有系統的過濾結構容易堵塞的技術問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：

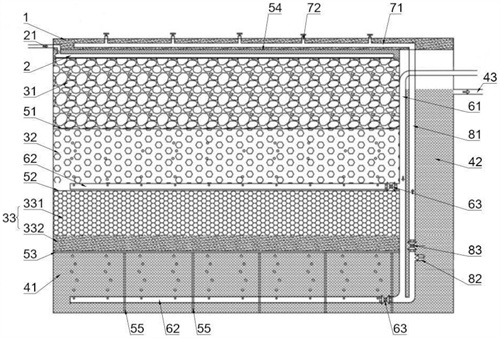

一種適用于生活污水處理的后生態人工濕地系統，包括位于植物種植層下方并自上而下設置的粗石層、濾料層、過濾層和集水層，其特征在于：該系統還包括曝氣裝置，所述曝氣裝置的曝氣管分布于濾料層的底部。
優選地，所述粗石層、濾料層、過濾層置于由封板圍合形成的過濾型腔內，所述粗石層、濾料層和過濾層下方分別設置有第一隔板、第二隔板和第三隔板，所述有第一隔板、第二隔板和第三隔板均分布有過水孔，所述系統還包括濾料翻動裝置，所述翻動裝置設置于粗石層、濾料層下方，所述濾料翻動裝置包括氣囊和供氣單元，所述氣囊設置有多個并且呈矩陣分布，所述第一隔板、第二隔板均包括托板和連接板，所述托板與氣囊一一對應并安裝于氣囊上端，所述托板周向與封板之間以及與相鄰?fù)邪逯g分別通過連接板相連，所述連接板為波紋狀并具有彈性，所述供氣單元分別通過支路與各個氣囊連接，所述各個支路上安裝有閥門。
特別地，所述托板、連接板設置有自上而下貫穿的過水孔，所述托板的下端面設有均勻并間隔分布的導流槽，所述過水孔與過水孔連通。
特別地，所述沖洗單元的沖洗管呈波浪狀彎曲設置于各個托板上，所述沖洗管端部與托板固定連接，所述沖洗管位于各個托板上方的、彎曲的拐點處均通過拉簧與托板彈性連接。
優選地，所述植物種植層包含用于固定植物生長的砂石及用于水凈化的水生/半水生植物。
優選地，植物種植層所采用砂石為含有機質(如樹皮、松針等)的砂石(粒徑優選為0.1cm-0.2cm)。
特別地，所述植物種植層選用常綠水生鳶尾作為種植植物(種植密度優選為20-25株/平方米)；或者常綠水生鳶尾與其他水生植物混栽。
優選地，采用底部帶空隙的植物種植輕質器皿，以模塊化組合的形式進行種植。
特別地，在植物種植層下方設置有第四隔板，所述第四隔板與粗石層之間形成有布水層。
優選地，所述布水層中設置聚乙烯或聚丙烯渦型球填料。所述渦型球填料為粒徑約8-10cm的空心球形填料，內部填充有多孔物質(例如海綿)。
特別地，所述布水層中的布水管設置按照30-40cm間距進行設置管道，在管道上按照15-20cm間距進行開孔，開孔孔徑為1-2mm，且相鄰兩根布水管間的開孔采用錯位開孔。同一根布水管兩側的開孔間夾角為90度。
特別地，所述粗石層的生物填料為火山巖、沸石或其組合，所述濾料層的生物濾料采用陶粒，所述過濾層為單細沙層，或者，活性炭層與細沙層的組合，該組合以活性炭層在上細沙層在下的形式進行布置。
特別地，所述粗石層的生物填料粒徑為2-3cm；所述濾料層的生物濾料的粒徑為2-5mm，細沙粒徑為0.25-0.35mm，活性炭的粒徑為0.8-1.5mm。
優選地，所述集水層中間采用支撐板進行支撐，所述支撐板上開有過水孔。
特別地，所述集水層中分布有曝氣管。
特別地，所述集水層的出水方式為系統自流出水或通過增加排水泵的形式進行強制排水。
特別地，所述集水層的截面為L形，所述集水層的橫向部位為儲液區，設置于第三隔板的下方，所述集水層的縱向部位為出液區，設置于過濾型腔的側部，該系統還包括氣提裝置，所述氣提裝置包括氣提管，氣提管上開設有提回流進水孔，所述曝氣裝置的曝氣供氣管、氣提裝置的氣提管均豎立狀設置于出液區內，所述曝氣供氣管的下端與氣提管以及儲液區內的曝氣管連通，所述曝氣供氣管的中段與濾料層下方的曝氣管連通。
特別地，曝氣管道和氣提回流管道上均設置有閥門。
(三)有益效果
本發明提供了一種適用于生活污水處理的后生態人工濕地系統，具備以下有益效果：曝氣裝置的曝氣管分布于濾料層下方，一方面，用于為濾料層及粗石層提供氧氣補充，另一方，通過曝氣保持濾料之間間隙的通透，有效降低、遲緩濕地堵塞情況的發生。本發明在曝氣裝置的基礎上，還增設了翻動裝置，翻動粗石層、濾料層的濾料，進一步持濾料之間間隙的通透，防止堵塞。
（發明人：徐衛東;劉加杰;李自輝）
