公布日：2022.05.13

申請日：2021.12.01

分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種有機廢水過濾裝置，包括外殼體、初步過濾池、二次過濾池和納米過濾池，初步過濾池的內部安裝有阻隔過濾板，阻隔過濾板頂端的中部固定設有緩流過濾板，二次過濾池的內部滑動安裝有碳濾膜板，納米過濾池的內部滑動安裝有納濾膜板，初步過濾池的正面安裝有粗濾抽水泵，粗濾抽水泵的輸出端連接有輸水管段，輸水管段的一端與二次過濾池的一側連通，二次過濾池另一側的底部通過通道與納米過濾池連通，納米過濾池的一側固定連接有排放管道，本發明能夠三個不同層次的過濾，保證有機廢水的過濾精度，能夠?qū)崟r對碳濾膜板或者納濾膜板的清洗，保證大流量處理有機廢水的精度和效果，便于廣泛的應用。

權利要求書

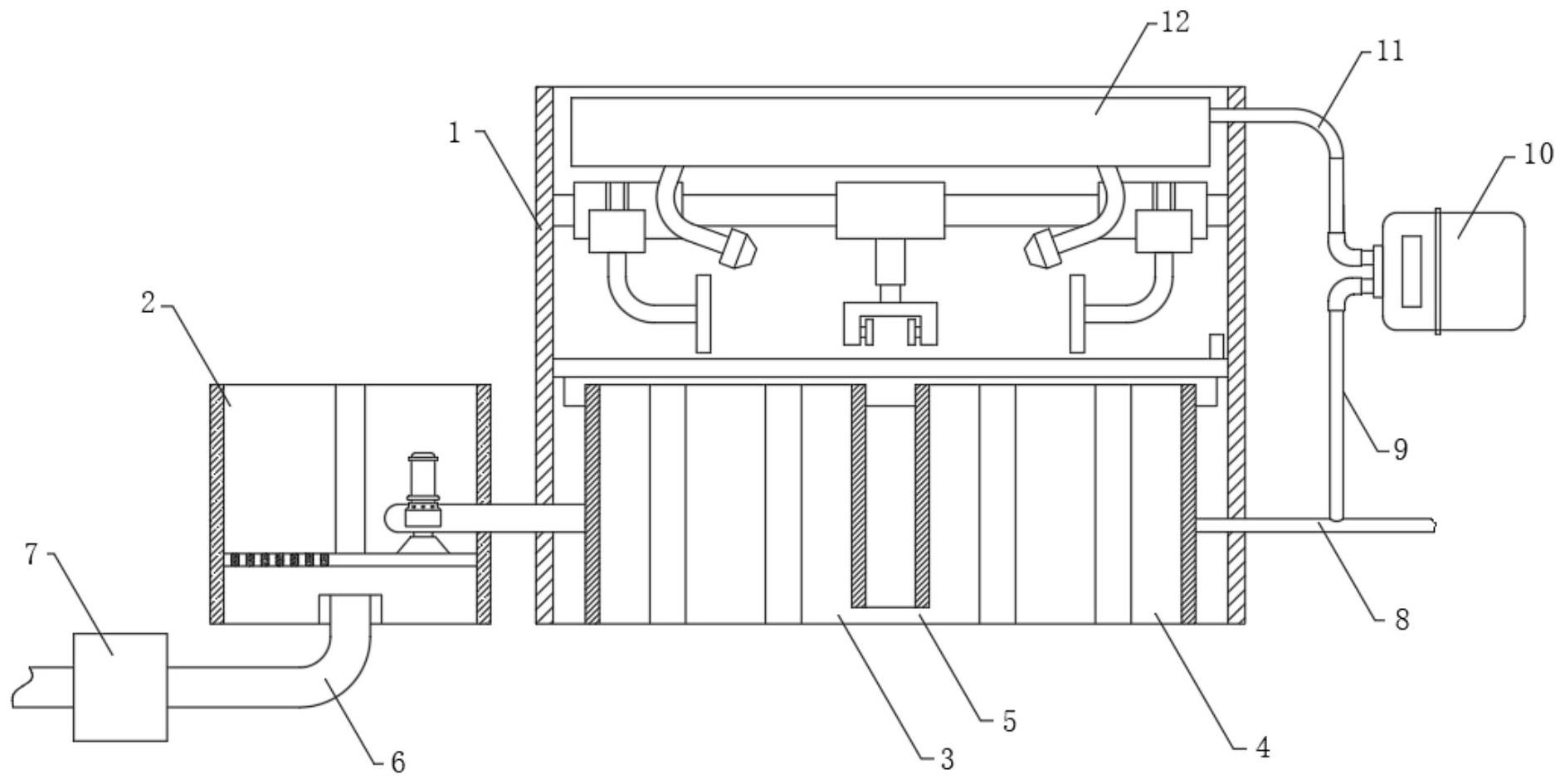

1.一種有機廢水過濾裝置，包括外殼體(1)、初步過濾池(2)、二次過濾池(3)和納米過濾池(4)，其特征在于，所述初步過濾池(2)的內部安裝有阻隔過濾板(28)，所述阻隔過濾板(28)頂端的中部固定設有緩流過濾板(29)，所述二次過濾池(3)的內部滑動安裝有碳濾膜板(22)，所述納米過濾池(4)的內部滑動安裝有納濾膜板(23)，所述初步過濾池(2)的正面安裝有粗濾抽水泵(30)，所述粗濾抽水泵(30)的輸出端連接有輸水管段(31)，所述輸水管段(31)的一端與二次過濾池(3)的一側連通，所述二次過濾池(3)另一側的底部通過通道(5)與納米過濾池(4)連通，所述納米過濾池(4)的一側固定連接有排放管道(8)，所述初步過濾池(2)的底端安裝有廢水輸入管(6)，所述外殼體(1)內腔的頂部安裝有橫向滑動架(14)，所述橫向滑動架(14)的中部安裝有移動小車(15)，所述移動小車(15)的底端安裝有電動伸縮桿(16)，所述電動伸縮桿(16)的伸縮端連接有電動夾具(17)，所述橫向滑動架(14)的兩端均安裝有輔助清洗小車(18)，所述輔助清洗小車(18)的表面滑動連接有第一電動滑塊(19)，兩個所述第一電動滑塊(19)的表面均安裝有彎桿件(20)，兩個所述彎桿件(20)的一端均固定連接有硬毛刷(21)，所述外殼體(1)內腔的頂壁處安裝有水箱(12)，所述水箱(12)的內部微型控制水泵(36)，所述微型控制水泵(36)的輸出端通過分叉管連接有兩個沖洗頭(13)。

2.根據權利要求1所述的一種有機廢水過濾裝置，其特征在于：所述排放管道(8)的管壁處固定連接有回收管道(9)，所述回收管道(9)的一端固定連接有回收利用水泵(10)，所述回收利用水泵(10)的輸出端連接有補水管道(11)，所述補水管道(11)與水箱(12)連通。

3.根據權利要求1所述的一種有機廢水過濾裝置，其特征在于：所述廢水輸入管(6)的管壁處安裝有加藥筒(7)，所述加藥筒(7)的內部安裝有梯形過濾罩(27)，所述梯形過濾罩(27)的一端安裝有藥丸罩(26)。

4.根據權利要求1所述的一種有機廢水過濾裝置，其特征在于：所述外殼體(1)內腔的中部滑動安裝有兩個第二電動滑塊(33)，兩個所述第二電動滑塊(33)之間固定連接有防水布(24)，所述防水布(24)的表面開設有排水槽(32)，所述排水槽(32)的底部對應連接有儲水渠道(34)，所述儲水渠道(34)的一端連接有回流管(35)，所述回流管(35)與初步過濾池(2)連通。

5.根據權利要求4所述的一種有機廢水過濾裝置，其特征在于：所述防水布(24)頂端的一側接觸連接有側刮板(25)，所述側刮板(25)與外殼體(1)內壁固定連接。

6.根據權利要求2或4所述的一種有機廢水過濾裝置，其特征在于：所述外殼體(1)的側壁安裝有控制處理器(37)，所述控制處理器(37)與移動小車(15)、電動伸縮桿(16)、電動夾具(17)、輔助清洗小車(18)、第一電動滑塊(19)、微型控制水泵(36)、粗濾抽水泵(30)、回收利用水泵(10)和第二電動滑塊(33)均通過控制處理器(37)與外接電源電性連接。

7.根據權利要求1所述的一種有機廢水過濾裝置，其特征在于：所述阻隔過濾板(28)頂端的一側開設有滲透孔位，所述緩流過濾板(29)的表面開設有多個反滲透孔位。

8.一種有機廢水過濾裝置的使用方法，基于權利要求1-7任意一項所述的一種有機廢水過濾裝置，其特征在于，包括以下步驟：S1：接通電源，使得控制處理器(37)與移動小車(15)、電動伸縮桿(16)、電動夾具(17)、輔助清洗小車(18)、第一電動滑塊(19)、微型控制水泵(36)、粗濾抽水泵(30)、回收利用水泵(10)和第二電動滑塊(33)均與通過控制處理器(37)電性連接，廢水輸入管(6)接入到有機廢水排放源，外接動力使得有機廢水進入到加藥筒(7)，不斷的沖洗藥丸罩(26)內部的藥丸，并經過梯形過濾罩(27)流入到初步過濾池(2)的底部，并逐步的上升到阻隔過濾板(28)的上方，通過緩流過濾板(29)流入到阻隔過濾板(28)的一側，粗濾抽水泵(30)將初步過濾的有機廢水抽入到二次過濾池(3)的內部，經過碳濾膜板(22)的雙重過濾，使得有機廢水通過通道(5)流入到納米過濾池(4)的內部，經過納濾膜板(23)的雙重過濾并通過排放管道(8)排出，此時，回收利用水泵(10)可定期的抽取一部分的過濾后的有機廢水送入到水箱(12)的內部，以待備用；S2：需要清洗時，控制處理器(37)的程序指令被激活，移動小車(15)橫向移動，通過自帶的定位結構與碳濾膜板(22)和納濾膜板(23)對應，電動伸縮桿(16)伸長，通過電動夾具(17)夾住碳濾膜板(22)或者納濾膜板(23)，第二電動滑塊(33)滑動帶動防水布(24)張開，覆蓋二次過濾池(3)和納米過濾池(4)，輔助清洗小車(18)開始相對運動，使得兩個硬毛刷(21)位于碳濾膜板(22)或者納濾膜板(23)的兩側，第一電動滑塊(19)的上下移動帶動硬毛刷(21)清洗碳濾膜板(22)或者納濾膜板(23)，微型控制水泵(36)噴出水流沖洗碳濾膜板(22)或者納濾膜板(23)，清洗后的水順著張開的排水槽(32)流入到儲水渠道(34)，進入回收到初步過濾池(2)的內部再循環過濾，清洗完之后，第二電動滑塊(33)反向滑動，防水布(24)收卷，通過自帶的定位結構與碳濾膜板(22)和納濾膜板(23)返回原位即可。

發明內容

本發明的目的在于提供一種有機廢水過濾裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種有機廢水過濾裝置，包括外殼體、初步過濾池、二次過濾池和納米過濾池，所述初步過濾池的內部安裝有阻隔過濾板，所述阻隔過濾板頂端的中部固定設有緩流過濾板，所述二次過濾池的內部滑動安裝有碳濾膜板，所述納米過濾池的內部滑動安裝有納濾膜板，所述初步過濾池的正面安裝有粗濾抽水泵，所述粗濾抽水泵的輸出端連接有輸水管段，所述輸水管段的一端與二次過濾池的一側連通，所述二次過濾池另一側的底部通過通道與納米過濾池連通，所述納米過濾池的一側固定連接有排放管道，所述初步過濾池的底端安裝有廢水輸入管，所述外殼體內腔的頂部安裝有橫向滑動架，所述橫向滑動架的中部安裝有移動小車，所述移動小車的底端安裝有電動伸縮桿，所述電動伸縮桿的伸縮端連接有電動夾具，所述橫向滑動架的兩端均安裝有輔助清洗小車，所述輔助清洗小車的表面滑動連接有第一電動滑塊，兩個所述第一電動滑塊的表面均安裝有彎桿件，兩個所述彎桿件的一端均固定連接有硬毛刷，所述外殼體內腔的頂壁處安裝有水箱，所述水箱的內部微型控制水泵，所述微型控制水泵的輸出端通過分叉管連接有兩個沖洗頭。

作為本發明的一種優選技術方案，所述排放管道的管壁處固定連接有回收管道，所述回收管道的一端固定連接有回收利用水泵，所述回收利用水泵的輸出端連接有補水管道，所述補水管道與水箱連通。

作為本發明的一種優選技術方案，所述廢水輸入管的管壁處安裝有加藥筒，所述加藥筒的內部安裝有梯形過濾罩，所述梯形過濾罩的一端安裝有藥丸罩。

作為本發明的一種優選技術方案，所述外殼體內腔的中部滑動安裝有兩個第二電動滑塊，兩個所述第二電動滑塊之間固定連接有防水布，所述防水布的表面開設有排水槽，所述排水槽的底部對應連接有儲水渠道，所述儲水渠道的一端連接有回流管，所述回流管與初步過濾池連通。

作為本發明的一種優選技術方案，所述防水布頂端的一側接觸連接有側刮板，所述側刮板與外殼體內壁固定連接。

作為本發明的一種優選技術方案，所述外殼體的側壁安裝有控制處理器，所述控制處理器與移動小車、電動伸縮桿、電動夾具、輔助清洗小車、第一電動滑塊、微型控制水泵、粗濾抽水泵、回收利用水泵和第二電動滑塊均通過控制處理器與外接電源電性連接。

作為本發明的一種優選技術方案，所述阻隔過濾板頂端的一側開設有滲透孔位，所述緩流過濾板的表面開設有多個反滲透孔位。

作為本發明的一種優選技術方案，一種有機廢水過濾裝置的使用方法，包括以下步驟：

S1：接通電源，使得控制處理器與移動小車、電動伸縮桿、電動夾具、輔助清洗小車、第一電動滑塊、微型控制水泵、粗濾抽水泵、回收利用水泵和第二電動滑塊均與通過控制處理器電性連接，廢水輸入管接入到有機廢水排放源，外接動力使得有機廢水進入到加藥筒，不斷的沖洗藥丸罩內部的藥丸，并經過梯形過濾罩流入到初步過濾池的底部，并逐步的上升到阻隔過濾板的上方，通過緩流過濾板流入到阻隔過濾板的一側，粗濾抽水泵將初步過濾的有機廢水抽入到二次過濾池的內部，經過碳濾膜板的雙重過濾，使得有機廢水通過通道流入到納米過濾池的內部，經過納濾膜板的雙重過濾并通過排放管道排出，此時，回收利用水泵可定期的抽取一部分的過濾后的有機廢水送入到水箱的內部，以待備用；

S2：需要清洗時，控制處理器的程序指令被激活，移動小車橫向移動，通過自帶的定位結構與碳濾膜板和納濾膜板對應，電動伸縮桿伸長，通過電動夾具夾住碳濾膜板或者納濾膜板，第二電動滑塊滑動帶動防水布張開，覆蓋二次過濾池和納米過濾池，輔助清洗小車開始相對運動，使得兩個硬毛刷位于碳濾膜板或者納濾膜板的兩側，第一電動滑塊的上下移動帶動硬毛刷清洗碳濾膜板或者納濾膜板，微型控制水泵噴出水流沖洗碳濾膜板或者納濾膜板，清洗后的水順著張開的排水槽流入到儲水渠道，進入回收到初步過濾池的內部再循環過濾，清洗完之后，第二電動滑塊反向滑動，防水布收卷，通過自帶的定位結構與碳濾膜板和納濾膜板返回原位即可。

與現有技術相比，本發明的有益效果是：

1.本發明一種有機廢水過濾裝置，通過設有的回收管道、回收利用水泵、補水管道、水箱、沖洗頭、橫向滑動架、移動小車、電動伸縮桿、電動夾具、輔助清洗小車、第一電動滑塊、彎桿件和硬毛刷，當需要清洗時，控制處理器的程序指令被激活，移動小車橫向移動，通過自帶的定位結構與碳濾膜板和納濾膜板對應，電動伸縮桿伸長，通過電動夾具夾住碳濾膜板或者納濾膜板，第二電動滑塊滑動帶動防水布張開，覆蓋二次過濾池和納米過濾池，輔助清洗小車開始相對運動，使得兩個硬毛刷位于碳濾膜板或者納濾膜板的兩側，第一電動滑塊的上下移動帶動硬毛刷清洗碳濾膜板或者納濾膜板，微型控制水泵噴出水流沖洗碳濾膜板或者納濾膜板，清洗后的水順著張開的排水槽流入到儲水渠道，進入回收到初步過濾池的內部再循環過濾，清洗完之后，第二電動滑塊反向滑動，防水布收卷，通過自帶的定位結構與碳濾膜板和納濾膜板返回原位即可，能夠?qū)崟r對碳濾膜板或者納濾膜板的清洗，保證大流量處理有機廢水的精度和效果，便于廣泛的應用，

2.本發明一種有機廢水過濾裝置，通過設有的初步過濾池、二次過濾池、納米過濾池和加藥筒，廢水輸入管接入到有機廢水排放源，外接動力使得有機廢水進入到加藥筒，不斷的沖洗藥丸罩內部的藥丸，并經過梯形過濾罩流入到初步過濾池的底部，并逐步的上升到阻隔過濾板的上方，通過緩流過濾板流入到阻隔過濾板的一側，粗濾抽水泵將初步過濾的有機廢水抽入到二次過濾池的內部，經過碳濾膜板的雙重過濾，使得有機廢水通過通道流入到納米過濾池的內部，經過納濾膜板的雙重過濾并通過排放管道，排出的廢水保證過濾精度。

（發明人：陳廣雄）
