公布日：2022.09.20
申請日：2022.05.06
分類號：B01D33/04(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I;B65D88/66(2006.01)I;C02F11/123(2019.01)I
摘要
本發明公開了一種連續深度脫水協同低溫污泥干化裝置，包括主體機構、固定設于主體機構上的用于刮除泥餅的刮料機構、轉動設于主體機構上的用于對泥餅進行導料的排料機構、轉動設于主體機構上的用于對排料機構進行抵觸的敲打機構；主體機構在傳送泥餅時與刮料機構抵觸，進而便于對主體機構上粘接的泥餅進行刮除；泥餅落到排料機構中，敲打機構隨傳送機構在主體機構內轉動時抵觸排料機構，進而使排料機構在抖動時將堆積的泥餅排放到傳送機構；打開傳送機構，進而使其在轉動時對泥餅進行輸送，可以防止傳統通過傳送帶運輸容易使傳送帶負重較大或泥餅掉落到地面。
權利要求書

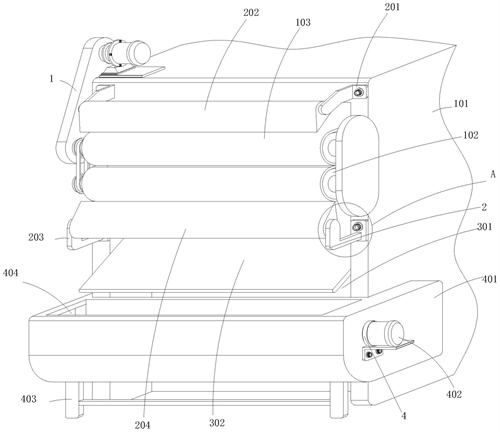

1.一種連續深度脫水協同低溫污泥干化裝置，其特征在于：包括主體機構(1)、固定設于主體機構(1)上的用于刮除泥餅的刮料機構(2)、轉動設于主體機構(1)上的用于對泥餅進行導料的排料機構(3)、轉動設于主體機構(1)上的用于對排料機構(3)進行抵觸的敲打機構(5)、固定設于主體機構(1)上的用于對排放的泥餅進行輸送的傳送機構(4)；所述主體機構(1)包括機體(101)，所述排料機構(3)包括導料板(302)、轉動設于機體(101)上的導料板(302)、固定設于導料板(302)上的連軸(304)、套接設于連軸(304)上的扭簧(305)、固定設于導料板(302)上的抵板(303)，所述導料板(302)通過扭簧(305)與機體(101)配合連接。
2.根據權利要求1所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述排料機構(3)還包括空槽(301)、設于機體(101)上的空槽(301)，且所述空槽(301)部位配合轉動有導料板(302)，所述連軸(304)與機體(101)之間轉動連接。
3.根據權利要求1所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述主體機構(1)還包括出料輥(102)、轉動設于機體(101)上的出料輥(102)、纏繞設于出料輥(102)上的傳送濾網(103)，兩個所述出料輥(102)呈對稱設置。
4.根據權利要求1所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述刮料機構(2)包括支撐架(201)、固定設于機體(101)上的支撐架(201)、轉動設于支撐架(201)上的第一刮料板(202)、安裝設于機體(101)上的固定塊(205)、固定設于固定塊(205)上的固定架(203)、轉動設于固定架(203)上的第二刮料板(204)。
5.根據權利要求4所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述第一刮料板(202)與第二刮料板(204)設置的方向相反，且所述第一刮料板(202)與第二刮料板(204)均與傳送濾網(103)抵觸。
6.根據權利要求1所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述敲打機構(5)包括轉桿(503)、轉動設于機體(101)上的轉桿(503)、固定設于轉桿(503)上的抵桿(501)、轉動設于抵桿(501)上的滾珠(502)，若干個所述抵桿(501)呈等距排列。
7.根據權利要求1所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述傳送機構(4)包括儲料箱(401)、安裝設于機體(101)上的儲料箱(401)、固定設于儲料箱(401)上的底座(403)、設于儲料箱(401)上的排料槽(404)、固定設于儲料箱(401)上的電機(402)、設于電機(402)上的轉軸(406)、固定設于轉軸(406)上的螺旋輸送軸(405)，所述電機(402)的輸出端通過聯軸器與轉軸(406)配合連接。
8.根據權利要求7所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述傳送機構(4)還包括排料槽(404)、設于儲料箱(401)上的排料槽(404)，所述螺旋輸送軸(405)與儲料箱(401)之間轉動連接。
9.根據權利要求8所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述敲打機構(5)還包括第二導向輪(506)、固定設于轉軸(406)上的第二導向輪(506)、纏繞設于第二導向輪(506)上的皮帶(505)、設于皮帶(505)上的第一導向輪(504)，所述第一導向輪(504)與轉桿(503)之間固定連接。
10.根據權利要求9所述的一種連續深度脫水協同低溫污泥干化裝置，其特征在于：所述第一導向輪(504)的截面直徑與第二導向輪(506)的截面直徑相等，所述轉軸(406)與儲料箱(401)之間轉動連接。
發明內容
本發明為了克服現有技術的不足，提供一種連續深度脫水協同低溫污泥干化裝置。
為了實現上述目的，本發明采用以下技術方案：一種連續深度脫水協同低溫污泥干化裝置，包括主體機構、固定設于主體機構上的用于刮除泥餅的刮料機構、轉動設于主體機構上的用于對泥餅進行導料的排料機構、轉動設于主體機構上的用于對排料機構進行抵觸的敲打機構、固定設于主體機構上的用于對排放的泥餅進行輸送的傳送機構；所述主體機構包括機體，所述排料機構包括導料板、轉動設于機體上的導料板、固定設于導料板上的連軸、套接設于連軸上的扭簧、固定設于導料板上的抵板，所述導料板通過扭簧與機體配合連接，所述排料機構還包括空槽、設于機體上的空槽，且所述空槽部位配合轉動有導料板，所述連軸與機體之間轉動連接。
具體的，所述主體機構還包括出料輥、轉動設于機體上的出料輥、纏繞設于出料輥上的傳送濾網，兩個所述出料輥呈對稱設置。
具體的，所述刮料機構包括支撐架、固定設于機體上的支撐架、轉動設于支撐架上的第一刮料板、安裝設于機體上的固定塊、固定設于固定塊上的固定架、轉動設于固定架上的第二刮料板，所述第一刮料板與第二刮料板設置的方向相反，且所述第一刮料板與第二刮料板均與傳送濾網抵觸。
具體的，所述敲打機構包括轉桿、轉動設于機體上的轉桿、固定設于轉桿上的抵桿、轉動設于抵桿上的滾珠，若干個所述抵桿呈等距排列。
具體的，所述傳送機構包括儲料箱、安裝設于機體上的儲料箱、固定設于儲料箱上的底座、設于儲料箱上的排料槽、固定設于儲料箱上的電機、設于電機上的轉軸、固定設于轉軸上的螺旋輸送軸，所述電機的輸出端通過聯軸器與轉軸配合連接，所述傳送機構還包括排料槽、設于儲料箱上的排料槽，所述螺旋輸送軸與儲料箱之間轉動連接。
具體的，所述敲打機構還包括第二導向輪、固定設于轉軸上的第二導向輪、纏繞設于第二導向輪上的皮帶、設于皮帶上的第一導向輪，所述第一導向輪與轉桿之間固定連接，所述第一導向輪的截面直徑與第二導向輪的截面直徑相等，所述轉軸與儲料箱之間轉動連接。
本發明具有以下優點：主體機構對污泥進行脫水時，可以在傳送泥餅時與刮料機構抵觸，進而便于對主體機構上粘接的泥餅進行刮除，有利于提高泥餅的下料效果，即；打開機體的控制開關，進而便于對污泥進行脫水處理，機體上配合轉動有出料輥，出料輥上纏繞有傳送濾網，通過傳送濾網對去除掉水分的泥餅進行輸送，機體上固定連接有支撐架，支撐架上轉動連接有第一刮料板，傳送濾網與第一刮料板抵觸，機體上固定安裝有固定塊，固定塊上連接有固定架，固定架上配合轉動有第二刮料板，第二刮料板與傳送濾網抵觸，在傳送濾網對泥餅進行輸送時，第一刮料板和第二刮料板的設置，可以便于將傳送濾網上的泥餅刮除下來，進而在一定程度上有利于提高泥餅的下料速度。
經主體機構處理后的泥餅落到排料機構中，敲打機構隨傳送機構在主體機構內轉動時抵觸排料機構，進而使排料機構在抖動時將堆積的泥餅排放到傳送機構中，進而在減少泥餅堆積的同時也提高排料效果，即；排放下來的泥餅落到導料板上，機體上設有空槽，空槽部位配合轉動有導料板，導料板上固定安裝有連軸，連軸上套接有扭簧，導料板通過扭簧與機體配合連接，導料板上固定安裝有抵板，抵板呈弧面設置，機體上配合轉動有轉桿，轉桿上固定連接有第一導向輪，第一導向輪上纏繞有皮帶，皮帶上連接有第二導向輪，第二導向輪固定在轉軸上，轉軸與電機之間配合連接，在對泥餅進行下料時，操作人員可以打開電機的控制開關，電機啟動驅動轉軸轉動，轉軸帶動第二導向輪轉動，進而使皮帶帶動第一導向輪轉動，第一導向輪帶動轉桿轉動，轉桿上等距固定安裝有若干個抵桿，抵桿上配合轉動有滾珠，當轉桿轉動時，可以使抵桿在空槽部位轉動時，滾珠與抵板抵觸，由于抵板是弧面的，進而在抵板受到抵觸力時，帶動導料板轉動，當滾珠與抵板不接觸時，導料板在扭簧的反作用下重新復位，進而可以使導料板在復位時產生抖動，進而便于將堆積在導料板上的泥餅排放到儲料箱中，從而在便于提高泥餅排料效率的同時也可以防止泥餅堆積。
打開傳送機構的控制開關，進而使其在轉動時對泥餅進行輸送，進而在提高泥餅輸送速度的同時也防止了傳統通過傳送帶運輸容易使傳送帶負重較大或泥餅掉落到地面的情況，即；電機的輸出端通過聯軸器固定連接有轉軸，轉軸上固定安裝有螺旋輸送軸，且儲料箱上設有排料槽，儲料箱與機體之間配合連接，且儲料箱通過底座對其進行支撐，電機在啟動時，帶動轉軸轉軸，進而使螺旋輸送軸在儲料箱內部轉動，經導料板排放的泥餅落到儲料箱中，可以通過旋轉的螺旋輸送軸對泥餅進行輸送，將泥餅通過排料槽可以傳輸到需要對其進行干化的設備中，從而在便于對泥餅進行傳輸的同時也有利于防止傳統通過傳送帶運輸容易使傳送帶負重較大或泥餅掉落到地面的情況。
（發明人：陳柏校;沈飛凱;程正奇;周恩峰;葉曉紅;錢志江）
