公布日：2022.10.04

申請日：2022.05.24

分類號：C02F11/121(2019.01)I

摘要

本發明適用于污水處理技術領域，提供了一種深度壓榨脫水設備。所述深度壓榨脫水設備包括：機架；擠壓機構，設置在所述機架上，用于擠壓物料；進料機構，與所述擠壓機構連接，用于為擠壓機構提供物料；濾液機構，設置在所述擠壓機構上，用于將擠壓物料的產生液體濾除；卸料機構，設置在所述擠壓機構的排料處，用于卸出擠壓成型的固體物料。本發明通過擠壓機構、濾液機構和卸料機構實現物料的物化調理、真空、加壓或干燥，對含水率較高的污泥進行進一步脫水至含水率60％以下；通過使用污泥深度脫水技術，不僅使得污泥總的數量和體積大大降低，同時極大減少后續處置資本投入和運輸管理費用。

權利要求書

1.一種深度壓榨脫水設備，其特征在于，所述深度壓榨脫水設備包括：機架；擠壓機構，設置在所述機架上，用于擠壓物料；進料機構，與所述擠壓機構連接，用于為擠壓機構提供物料；濾液機構，設置在所述擠壓機構上，用于將擠壓物料的產生液體濾除；卸料機構，設置在所述擠壓機構的排料處，用于卸出擠壓成型的固體物料。

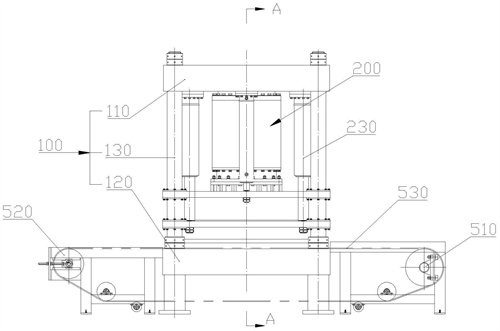

2.根據權利要求1所述的深度壓榨脫水設備，其特征在于，所述機架包括橫梁、底座和若干立柱；所述立柱的兩端分別連接所述橫梁和所述底座，所述擠壓機構設置在所述橫梁上，且所述擠壓機構與所述立柱滑動連接。

3.根據權利要求1所述的深度壓榨脫水設備，其特征在于，所述擠壓機構包括第一液壓缸、第二液壓缸、第三液壓缸、活塞和壓濾料缸；所述第一液壓缸一端連接所述活塞，另一端連接所述機架，所述第一液壓缸用于擠壓物料；所述第二液壓缸一端連接所述活塞，另一端連接所述機架，所述第二液壓缸用于帶動所述活塞；所述第三液壓缸一端連接所述壓濾料缸，另一端連接所述機架；所述活塞與所述壓濾料缸滑動連接，所述進料機構用于為壓濾料缸提供物料。

4.根據權利要求3所述的深度壓榨脫水設備，其特征在于，所述活塞包括第一蓋板、第二蓋板、第一筒體和第一導向圈；所述第一蓋板上設置有所述第一導向圈，所述第一導向圈與所述機架的立柱滑動連接；所述第一蓋板和所述第二蓋板分別封住所述第一筒體的兩端；所述第一筒體與所述壓濾料缸滑動連接；所述第一液壓缸和所述第二液壓缸分別連接所述第一蓋板。

5.根據權利要求4所述的深度壓榨脫水設備，其特征在于，所述第一筒體上設置有密封槽，所述密封槽內設置有密封圈。

6.根據權利要求3所述的深度壓榨脫水設備，其特征在于，所述壓濾料缸包括筋板、第二筒體和第二導向圈；所述筋板與所述第三液壓缸連接；所述第二筒體與所述活塞的第一筒體滑動連接；所述第二導向圈與所述機架的立柱滑動連接。

7.根據權利要求4所述的深度壓榨脫水設備，其特征在于，所述進料機構包括進料管、閥芯、閥座、第四液壓缸和進料泵；所述第一蓋板上設置有第一通孔，所述第二蓋板上設置第二通孔；所述進料管設置在所述第一通孔中，所述閥座導通所述進料管和所述第二通孔；所述閥座上設置有所述第四液壓缸，所述第四液壓缸連接所述閥芯，所述閥芯與所述第二通孔滑動連接；所述進料泵與所述進料管連接，用于為所述壓濾料缸供料。

8.根據權利要求4所述的深度壓榨脫水設備，其特征在于，所述濾液機構包括排水件和濾水管；所述第一蓋板上設置第三通孔，所述第三通孔中設置有所述濾水管，所述濾水管和所述排水件連接；所述第二蓋板上設置有若干個第四通孔，所述第二蓋板在靠近物料的一面上設置有濾布。

9.根據權利要求1所述的深度壓榨脫水設備，其特征在于，所述卸料機構包括驅動滾筒、從動滾筒、濾帶和清洗件；所述濾帶分別與所述驅動滾筒和所述從動滾筒的表面連接，所述機架的底座設置在所述驅動滾筒和所述從動滾筒之間，所述濾帶設置在所述底座和所述擠壓機構的壓濾料缸之間；所述清洗件用于清洗所述濾帶。

10.一種深度壓榨脫水方法，其特征在于，所述深度壓榨脫水方法應用于權利要求1-9任一所述的深度壓榨脫水設備，包括以下步驟：啟動第二液壓缸，將活塞帶動至上限位；開啟進料機構的閥芯，將物料導入壓濾料缸中；檢測壓濾料缸內的壓力值，當壓力值達到設定的第一閾值時，關閉所述閥芯；啟動第一液壓缸，帶動所述活塞擠壓所述壓濾料缸中的物料，當壓濾料缸內的壓力值達到第二閾值時，暫停所述第一液壓缸，對所述壓濾料缸中的物料進行保壓；啟動所述濾液機構的排水件，通過濾水管濾除所述活塞內腔的液體；繼續擠壓以及保壓物料若干次，直到所述活塞內沒有液體滲出；依次啟動所述第二液壓缸和第三液壓缸，將所述活塞和所述壓濾料缸依次與擠壓完成的物料分離；啟動驅動滾筒，通過濾帶卸下擠壓完成的物料；啟動清洗件，對所述濾帶進行清洗。

發明內容

本發明實施例的目的在于提供一種污泥壓榨脫水設備及其脫水方法，旨在解決污泥脫水后含水率高的問題，可實現將污泥從含水率脫水至60％以下。

本發明實施例是這樣實現的，一種深度壓榨脫水設備，所述深度壓榨脫水設備包括：

機架；

擠壓機構，設置在所述機架上，用于擠壓物料；

進料機構，與所述擠壓機構連接，用于為擠壓機構提供物料；

濾液機構，設置在所述擠壓機構上，用于將擠壓物料的產生液體濾除；

卸料機構，設置在所述擠壓機構的排料處，用于卸出擠壓成型的固體物料。

本發明實施例的另一目的在于一種深度壓榨脫水方法，所述深度壓榨脫水方法應用于所述的深度壓榨脫水設備，包括以下步驟：

啟動第二液壓缸，將活塞帶動至上限位；

開啟進料機構的閥芯，將物料導入壓濾料缸中；

檢測壓濾料缸內的壓力值，當壓力值達到設定的第一閾值時，關閉所述閥芯；

啟動第一液壓缸，帶動所述活塞擠壓所述壓濾料缸中的物料，當壓濾料缸內的壓力值達到第二閾值時，暫停所述第一液壓缸，對所述壓濾料缸中的物料進行保壓；

啟動所述濾液機構的排水件，通過濾水管濾除所述活塞內腔的液體；

繼續擠壓以及保壓物料若干次，直到所述活塞內沒有液體滲出；

依次啟動所述第二液壓缸和第一液壓缸，將所述活塞和所述壓濾料缸依次與擠壓完成的物料分離；

啟動驅動滾筒，通過濾帶卸下擠壓完成的物料；

啟動清洗件，對所述濾帶進行清洗。

本發明實施例提供的一種深度壓榨脫水設備，通過擠壓機構、濾液機構和卸料機構實現物料的物化調理、真空、加壓或干燥，對含水率較高的污泥進行進一步脫水至含水率60％以下；通過使用污泥深度脫水技術，不僅使得污泥總的數量和體積大大降低，同時極大減少后續處置資本投入和運輸管理費用，更重要的是使污泥后續處置途徑更為廣泛。

（發明人：梁海洋;謝林峰;劉光輝）
